SG-T059钢结构工程焊缝外观质量检查记录
SG—T059
钢结构工程焊缝外观质量检查记录
注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录.
四川省建设厅制
SG—T059填写说明
一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊缝质量检查
记录。
幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。
二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表.
三、填写示范以钢柱为例,实际当中,工程由哪种构件，就按哪种构件出现的焊缝检查记录。
四、焊缝的外形尺寸和表面质量应按规范第5。
2.6条和附表A表A。
0.1、表A。
0。
2、表A。
0.3等规定进行控制.
五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。
六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤检验。
七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。
八、焊缝尺寸检查用焊缝量规。
九、一般项目其检查结果应有80%及以上的检查（值)符合规范要求，且最大值不应超过其允
许差值的1.2倍,方可判定合格。
十、本表一式两份，施工单位、建设单位各存一份。
钢结构构件安装检查记录(工程资料第三部分第五卷)
序号
构件名称
1
钢行架

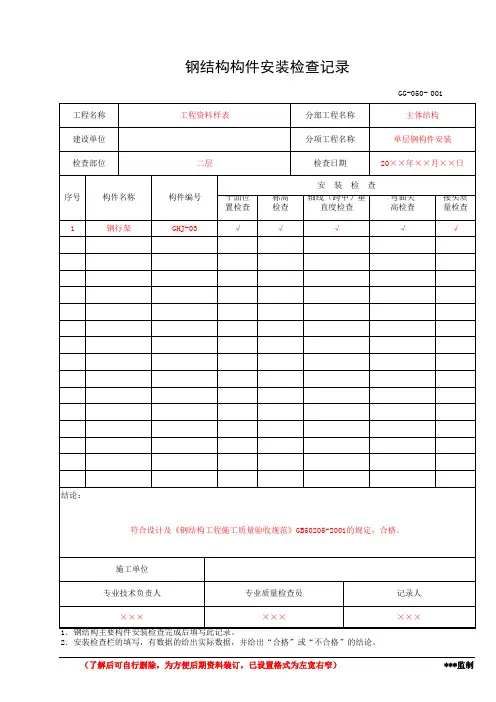

钢结构构件安装检查记录
工程资料样表
分部工程名称
GG-050- 001 主体结构
分项工程名称
单层钢构件安装
二层
构件编号 GHJ-03
平面位 置检查
√
标高 检查
√
检查日期
20××年××月××日
安装检查
轴线（跨检查
√
√
***监制
√
结论：
符合设计及《钢结构工程施工质量验收规范》GB50205-2001的规定，合格。
施工单位
专业技术负责人
专业质量检查员
记录人
×××
×××
1．钢结构主要构件安装检查完成后填写此记录。 2．安装检查栏的填写，有数据的给出实际数据，并给出“合格”或“不合格”的结论。
×××
（了解后可自行删除，为方便后期资料装订，已设置格式为左宽右窄）
钢构件预拼装检查记录(最新版)
工程名称： 工程1
施工单位
构件名称及编 号
钢柱 GZ-3
预拼装说明与示意图（可附后）：
拼装部位 检查日期
编号： 00-00-C4-001
钢构件预拼装检查记录（最新 版）
年月日
高强度螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查，并应符合下列规定: a 当采用比孔公称直径小1.0mm的试孔器检查时，每组孔的通过率不应小于85%； b 当采用比螺栓公称直径大0.3mm的试孔器检查时，通过率应为100%。
广西建设工程质量安全监督总站编制
序号 1
检查项目 预拼装单元总长
允许偏差（mm） ±5
实测偏差（mm） 3
2
接口错边
2
1
3
预瓶装单元柱身扭曲
5
3
检查结论：
该部位预拼装所检项目符合设计及规范要求，检验合格。
签
监理（建设）单位
字
专业技术负责人
施工单位 专业质量员
专业工长
栏
说明：1.此表用于钢构件预拼装工程允许偏差的检查记录。 2.此表填写依据按《钢结构工程施工质量验收规范》GB50205-2001中附录D钢构件预拼装允许偏差 的规定进行，表中“构件类型”、“检查项目”、“允许偏差”栏按附D填写。
钢结构工程检验批质量验收记录表
钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。
其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样，具体的验收标准和规定在表格中有详细说明。
在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。
如果符合验收标准和规定，则为合格，否则为不合格。
最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。
总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。
其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。
经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。
经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。
施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。
涂层表面质量的验收应符合第14.3.6条。
SG-T059钢结构工程焊缝外观质量检查记录
SG—T059钢结构工程焊缝外观质量检查记录工程名称分项工程名称施工单位项目负责人专业工长班组长检查项目检查部位焊缝尺寸（㎜）焊缝外观质量检查评定结果焊工姓名或证号设计或规范规定值实测值设计或规范要求检查情况钢板对接焊缝余高c 一级B<200～3321.511.6应符合规范5.2.6条、5.2.11条要求无裂纹、气孔夹渣等缺陷，焊缝外形均匀，成型好合格钢板对接焊缝错边d 一级t=10d≤1.51.8.4.5.8.6应符合规范5.2.6条、5.2.11条要求无裂纹、气孔夹渣等缺陷，焊缝外形均匀，成型好合格局部要求焊透H型钢焊缝二级t=10焊角尺寸为t/25659.66598应符合规范5.2.6条、5.2.11及附录A表A.0.1条要求符合规范要求合格其他角焊余高c三级h f = 8C=0～311.5332应符合规范A表A.0.1要求表面无裂纹、焊瘤，咬边、夹渣、未合格注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录。
四川省建设厅制SG—T059填写说明一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊缝质量检查记录。
幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。
二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表。
三、填写示范以钢柱为例，实际当中，工程由哪种构件，就按哪种构件出现的焊缝检查记录。
四、焊缝的外形尺寸和表面质量应按规范第5.2.6条和附表A表A.0.1、表A.0.2、表A.0.3等规定进行控制。
五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。
六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤检验。
七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。
八、焊缝尺寸检查用焊缝量规。
九、一般项目其检查结果应有80%及以上的检查（值）符合规范要求，且最大值不应超过其允许差值的1.2倍，方可判定合格。
十、本表一式两份，施工单位、建设单位各存一份。
钢结构施工检查记录表
施工检查记录表钢构001 工程名称及部位：年月日项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002项目负责人：班长：质检员：钢构件组装、焊接H型钢施工检查记录表工程名称及部位：年月日钢构003项目负责人：班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构004项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构005项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记录表工程名称及部位：年月日钢构006项目负责人：班长：质检员：焊接实腹梁外形尺寸施工检查记录表工程名称及部位：年月日钢构007项目负责人：班长：质检员：多节钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构008项目负责人：班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010项目负责人：班长：质检员：压型金属板制作施工检查记录表工程名称及部位：年月日钢构011项目负责人：班长：质检员：构件焊接施工检查记录表工程名称及部位：年月日钢构012项目负责人： 班长： 质检员：构件涂装隐蔽工程 施工检查记录表工程名称及部位： 年 月 日钢构013项目负责人：班长：质检员：钢构件预拼装施工检查记录表工程名称及部位：年月日钢构014项目负责人：班长：质检员：主体结构安装施工检查记录表工程名称及部位：年月日钢构015项目负责人：班长：质检员：多层及高层钢结构中构件安装检查记录表工程名称及部位：年月日钢构016项目负责人：班长：质检员：钢结构普通紧固件连接施工检查记录工程名称及部位：年月日钢构017项目负责人：班长：质检员：高强度螺栓连接施工检查记录工程名称及部位：年月日钢构018项目负责人：班长：质检员：钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位：年月日钢构019项目负责人：班长：质检员：墙架、檩条等次要构件安装施工检查记录表工程名称及部位：年月日钢构020项目负责人：班长：质检员：压型金属板安装施工检查记录表工程名称及部位：年月日钢构021项目负责人：班长：质检员：钢管构件制作外形尺寸施工检查记录表工程名称及部位：年月日钢构022项目负责人：班长：质检员：金属门窗（涂色镀锌钢板门窗）安装施工检查记录表工程名称及部位：年月日钢构023项目负责人：班长：质检员：特种门安装施工检查记录表工程名称及部位：年月日钢构024项目负责人：班长：质检员：。
钢结构施工检查记录表(1-24)
施工检查记录表钢构001 工程名称及部位：年月日项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002项目负责人：班长：质检员：钢构件组装、焊接H型钢施工检查记录表工程名称及部位：年月日钢构003项目负责人：班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构004项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构005项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记录表工程名称及部位：年月日钢构006项目负责人：班长：质检员：焊接实腹梁外形尺寸施工检查记录表工程名称及部位：年月日钢构007项目负责人：班长：质检员：多节钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构008项目负责人：班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010项目负责人：班长：质检员：压型金属板制作施工检查记录表工程名称及部位：年月日钢构011项目负责人：班长：质检员：构件焊接施工检查记录表工程名称及部位：年月日钢构012项目负责人：班长：质检员：构件涂装隐蔽工程施工检查记录表工程名称及部位：年月日钢构013项目负责人：班长：质检员：钢构件预拼装施工检查记录表工程名称及部位：年月日钢构014项目负责人：班长：质检员：主体结构安装施工检查记录表工程名称及部位：年月日钢构015项目负责人：班长：质检员：多层及高层钢结构中构件安装检查记录表工程名称及部位：年月日钢构016项目负责人：班长：质检员：钢结构普通紧固件连接施工检查记录工程名称及部位：年月日钢构017项目负责人：班长：质检员：高强度螺栓连接施工检查记录工程名称及部位：年月日钢构018项目负责人：班长：质检员：钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位：年月日钢构019项目负责人：班长：质检员：墙架、檩条等次要构件安装施工检查记录表工程名称及部位：年月日钢构020项目负责人：班长：质检员：压型金属板安装施工检查记录表工程名称及部位：年月日钢构021项目负责人：班长：质检员：钢管构件制作外形尺寸施工检查记录表工程名称及部位：年月日钢构022项目负责人：班长：质检员：金属门窗（涂色镀锌钢板门窗）安装施工检查记录表工程名称及部位：年月日钢构023项目负责人：班长：质检员：特种门安装施工检查记录表工程名称及部位：年月日钢构024项目负责人：班长：质检员：。
钢构件(屋架、桁架)组装检验批质量验收记录表
（受压除外）
≤L2/1000mm
21
檀条连接支座间距
±5.0mm
施工单位
检查结果
项目专业质量检查员： 项目专业技术负责人： 年 月 日
监理(建设)单位
验收结论
专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
注：L2为长度；t为板、壁的厚度；b1为宽度或板的自由外伸宽度。
≤3.0mm
16
安装焊缝坡口
坡口角度
±5º
钝边
±1.0mm
17
外形尺寸偏差
桁架最外端两个孔或两端支承面最外侧距离
l≤24m
+3.0mm
-7.0mm
l>24m
+5.0mm
-10.0mm
18
桁架跨中高度
±10.0mm
19
桁架跨中
拱度
设计要求起拱
±L2/5000 mm
设计未
要求起拱
+10.0mm
-5mm
20
钢构件（屋架、桁架）组装检验批质量验收记录表
表5.11.10(续) 工程编号：
分项工程名称
验收部位
施工质量验收规范的规定施工单位ຫໍສະໝຸດ 检记录监理(建设)单位验收结果
类别
序号
检验项目
质量标准
一
般
项
目
12
焊接组装精度
箱形
截面
高度
±2.0mm
13
宽度
±2.0mm
14
垂直度
≤b1/200，
且≤3.0mm
15
桁架结构杆件轴件交点错位
