锂辉石制备碳酸锂工艺
硫酸盐法
• 加入K2SO4焙烧，920-1100℃，晶形转变并 生成可溶性Li2SO4
• 后续步骤与硫酸法相同
石灰石烧结法
• 加入石灰石焙烧，水浸形成可溶性锂盐 • 通入CO2气体碳化锂盐，过滤干燥碳酸锂
氯化焙烧法
锂辉石制备碳酸锂工艺
2017-4-16
锂资源分布情况
• 锂储量和储量基础较多的国家有智利、中国、阿根廷、澳大利亚、巴 西、美国、津巴布韦等。（数据来源：USGS 2017）
• 以卤水为原料的有阿根廷、玻利维亚、智力、中国和美国；以锂辉石 作为原料的主要有澳大利亚、加拿大、中国和芬兰。
• 中国锂资源主要分布在西藏（卤水）、青海（卤水）、四川（锂辉 石）、新疆（锂辉石）、江西（锂云母）等地
• 锂辉石：石灰石：氯化钙质量比为1:3:1，1000℃ 焙烧
• 收集窑气中升华的LiCl，加入饱和Na2CO3溶液， 沉淀获得碳酸锂
纯碱压煮法
• 晶形转变后的β锂辉石与碳酸钠溶液在>200℃、>2MPa发生水热反 应，实现钠锂的置换，生成碳酸锂。
• 通入二氧化碳，将锂转变成可溶性的碳酸氢锂，分离残渣后加热溶液， 制备碳酸锂
工艺对比
工艺方法
优点
缺点
硫酸法
原料适硫酸钠，焙烧温度高，成本高
硫酸盐法
几乎能分解所有含锂矿石、产品收率高
消耗大量钾盐，引入钾污染，成本 高，焙烧温度高，能耗高，流程长
石灰石焙烧法 最古老的工艺、使用普遍
浸出液锂含量低，蒸发能耗大，锂 回收率低
氯化焙烧法 流程相对简单
升华氯化锂收集困难，腐蚀性强， 试剂用量大
纯碱压煮法
生产流程短，生产过程物料流通量小，碳酸 高压、较高温，操作技术要求相对
化可直接生产较高品级的碳酸锂（99.5%） 较高，目前没有现成的锂盐生产工
产品，生产侠侣高，没有腐蚀性
厂
• 硫酸法是目前最普遍的方法，都需要高温焙烧实现晶形转化
• John A. Perteason等人研究将锂辉石与NaCl和KCl混合，在9801100℃发生置换反应，Na或K与矿物中的Li置换，后用水浸，过滤分 离后得到LiCl溶液。
• 天齐锂业（泰利森）、SQM、ALB、FMC四家企业占据全球80%的锂 矿供应比例。
锂辉石
• 锂辉石主要成分为LiAl(SiO3)2或Li2O·Al2O3·4SiO2，理论含锂量 3.75%(氧化锂8.04%)。
• 国内拥有锂辉石矿的企业（数据来源：公司年报）
中国锂生产企业分布
硫酸法
• 天然锂辉石焙烧950-1100℃，转化成β锂辉石 • 加入硫酸焙烧~250℃，生成可溶性硫酸锂 • 加入石灰粉中和过量硫酸，调pH，除去钙、镁、
其他实验室方法
• Adolphe Victor Koll等人提出，将锂辉石进行晶型转化焙烧，然后与 低熔点钠盐如草酸钠，亚硝酸钠等混合均勾后，加热到钠盐熔点上， 以熔盐的形式发生离子交换，用热水浸出并过滤后可得到含锂溶液。
• Adolphe Victor Koll还研究了将细磨后的锂辉石与石灰粉混合，经过 转炉1250℃焙烧，然后与NaCl溶液混合并在高压釜中下搅拌溶出， 过滤后得到LiCl溶液。
锂辉石制备碳酸锂工艺
硫酸盐法
• 加入K2SO4焙烧，920-1100℃，晶形转变并 生成可溶性Li2SO4
• 后续步骤与硫酸法相同
石灰石烧结法
• 加入石灰石焙烧，水浸形成可溶性锂盐 • 通入CO2气体碳化锂盐，过滤干燥碳酸锂
氯化焙烧法
其他实验室方法
• Adolphe Victor Koll等人提出，将锂辉石进行晶型转化焙烧，然后与 低熔点钠盐如草酸钠，亚硝酸钠等混合均勾后，加热到钠盐熔点上， 以熔盐的形式发生离子交换，用热水浸出并过滤后可得到含锂溶液。
• Adolphe Victor Koll还研究了将细磨后的锂辉石与石灰粉混合，经过 转炉1250℃焙烧，然后与NaCl溶液混合并在高压釜中下搅拌溶出， 过滤后得到LiCl溶液。
• 天齐锂业（泰利森）、SQM、ALB、FMC四家企业占据全球80%的锂 矿供应比例。
锂辉石
• 锂辉石主要成分为LiAl(SiO3)2或Li2O·Al2O3·4SiO2，理论含锂量 3.75%(氧化锂8.04%)。
• 国内拥有锂辉石矿的企业（数据来源：公司年报）
中国锂生产企业分布
硫酸法
• 天然锂辉石焙烧950-1100℃，转化成β锂辉石 • 加入硫酸焙烧~250℃，生成可溶性硫酸锂 • 加入石灰粉中和过量硫酸，调pH，除去钙、镁、
通入二氧化碳将锂转变成可溶性的碳酸氢锂分离残渣后加热溶液制备碳酸锂工艺对比工艺方法优点缺点硫酸法原料适应性强产品收率高工艺简单消耗大量硫酸和纯碱使其转变成硫酸钠焙烧温度高成本高硫酸盐法几乎能分解所有含锂矿石产品收率高消耗大量钾盐引入钾污染成本高焙烧温度高能耗高流程长石灰石焙烧法最古老的工艺使用普遍浸出液锂含量低蒸发能耗大锂回收率低氯化焙烧法流程相对简单升华氯化锂收集困难腐蚀性强试剂用量大纯碱压煮法生产流程短生产过程物料流通量小碳酸化可直接生产较高品级的碳酸锂995产品生产侠侣高没有腐蚀性高压较高温操作技术要求相对较高目前没有现成的锂盐生产工硫酸法是目前最普遍的方法都需要高温焙烧实现晶形转化其他实验室方法adolphevictorkoll等人提出将锂辉石进行晶型转化焙烧然后与低熔点钠盐如草酸钠亚硝酸钠等混合均勾后加热到钠盐熔点上以熔盐的形式发生离子交换用热水浸出并过滤后可得到含锂溶液

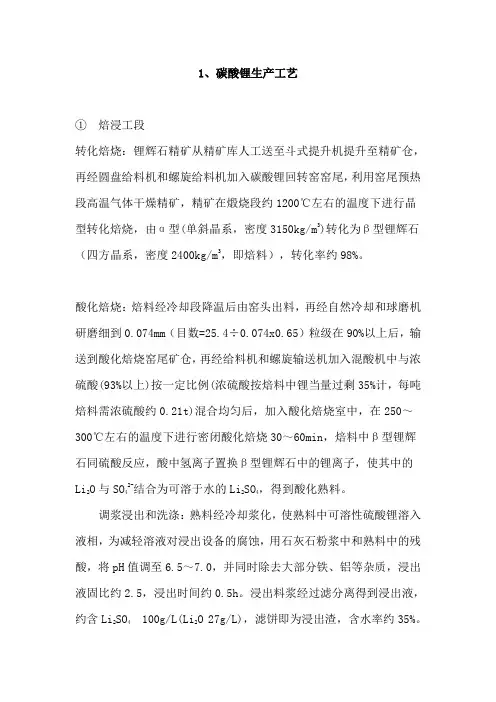

碳酸锂生产工艺
1、碳酸锂生产工艺①焙浸工段转化焙烧：锂辉石精矿从精矿库人工送至斗式提升机提升至精矿仓，再经圆盘给料机和螺旋给料机加入碳酸锂回转窑窑尾，利用窑尾预热段高温气体干燥精矿，精矿在煅烧段约1200℃左右的温度下进行晶型转化焙烧，由α型(单斜晶系，密度3150kg/m3)转化为β型锂辉石（四方晶系，密度2400kg/m3，即焙料），转化率约98%。
酸化焙烧：焙料经冷却段降温后由窑头出料，再经自然冷却和球磨机研磨细到0.074mm（目数=25.4÷0.074x0.65）粒级在90%以上后，输送到酸化焙烧窑尾矿仓，再经给料机和螺旋输送机加入混酸机中与浓硫酸(93%以上)按一定比例(浓硫酸按焙料中锂当量过剩35%计，每吨焙料需浓硫酸约0.21t)混合均匀后，加入酸化焙烧室中，在250～300℃左右的温度下进行密闭酸化焙烧30～60min，焙料中β型锂辉石同硫酸反应，酸中氢离子置换β型锂辉石中的锂离子，使其中的Li2O与SO42-结合为可溶于水的Li2SO4，得到酸化熟料。
调浆浸出和洗涤：熟料经冷却浆化，使熟料中可溶性硫酸锂溶入液相，为减轻溶液对浸出设备的腐蚀，用石灰石粉浆中和熟料中的残酸，将pH值调至6.5～7.0，并同时除去大部分铁、铝等杂质，浸出液固比约2.5，浸出时间约0.5h。
浸出料浆经过滤分离得到浸出液，约含Li2SO4100g/L(Li2O 27g/L)，滤饼即为浸出渣，含水率约35%。
浸出渣附着液中含硫酸锂，为减少锂损失，浸出渣经逆向搅拌洗涤，洗液再返回调浆浸出。
浸出液净化：焙料在酸化焙烧时，除碱金属能和硫酸起反应生产可溶性的相应硫酸盐外，其他的铁、铝、钙、镁等也与硫酸反应生产相应的硫酸盐。
在浸出过程中虽能除去熟料中的部分杂质，但其余杂质仍留在浸出液中，需继续净化除去，才能保证产品质量。
浸出液净化采用碱化除钙法，用碱化剂石灰乳(含CaO100～150g/L)碱化浸出液，将pH值提高至11～12，使镁、铁水解成氢氧化物沉淀。
锂辉石提取锂的几种方法
锂辉石提取锂的几种方法
锂辉石提取锂的几种方法
锂辉石是当前工业用于提取锂的重要材料，可以用于制造电池、电容器等电器元件及合金、润滑油、制药等领域。
下面我们将介绍一些常见的锂辉石提取锂的方法。
第一种方法是酸法。
该方法比较简单，先将锂辉石粉末加入硫酸中分解，接着与碳酸钠反应，再经过还原、沉淀等处理过程，就可得到电池级的碳酸锂。
这种方法的优点是操作简单、生产成本低，缺点则是产生大量的废弃物，环保问题较为突出。
第二种方法是碱法。
氢氧化锂和碳酸锂等物质在碱性溶液中具有较高的溶解度，所以可以通过碱法提取锂。
具体实施步骤是：将锂辉石煅烧，然后将煅烧物与氢氧化钠反应，制备出氢氧化锂水溶液。
接着再加入碳酸钠，沉淀出碳酸锂，通过还原等工艺提纯后即可得到纯净的锂。
碱法提取锂的优点是提取率高，产品质量好，但废液中含有氢氧化钠等有毒有害物质，需要做好环保处理。
第三种方法是熔盐电解法。
该方法需要先将锂辉石和氟化钙一起熔炼，然后在特定温度下进行电解，经过多次处理后即可得到高纯度的锂。
这种方法提取锂的效率高，处理时间短，而且不会产生过多的废物，但是需要的设备复杂，成本较高。
综上所述，锂辉石提取锂的方法有很多，根据具体情况需要选择合适的方法。
为了降低生产成本、提高产能，还需要不断探索和完善锂辉石提取锂的方法。
在提取锂的过程中，也应该重视环保问题，采用合理的方法处理废弃物和废液，确保锂的提取过程不会对环境造成不良影响。
提取锂的方法总结
提取锂的方法总结矿石提锂的方法主要有硫酸法、硫酸盐法、石灰烧结法、氯化焙烧法，纯碱压煮法等，现综述如下：（一）、硫酸法硫酸法从锂辉石中提取碳酸锂是当前比较成熟的矿石提锂工艺，其工艺流程如图1-1所示。
此方法先将天然锂辉石在950-1100℃焙烧，使其由单斜晶系的α-锂辉石转变成四方晶系的β-锂辉石，由于晶型转变，矿物的物理化学性质也随着晶体结构的变化而产生明显变化，化学活性增加,能与酸碱发生各种反应。
然后将硫酸与β-锂辉石在250-300℃下焙烧，通过硫酸化焙烧发生置换反应，即可生成可溶性硫酸锂和不溶性脉石，反应方程式如下：β-Li2O·Al2O3·4SiO2+H2SO4=Li2SO4+H2O·Al2O3·4SiO2以上即为硫酸法从锂辉石中提取碳酸锂的工艺原理。
由文献：田千秋，陈白珍，陈亚，马立文，石西昌.锂辉石硫酸焙烧及浸出工艺研究. 稀有金属，2011，35(1)：118-123.得到具体操作步骤如下：①焙烧，称取一定质量的锂辉石放于回转窑中1000-1100℃焙烧30min；②冷却磨细，将其磨细到200目以下；③酸化焙烧，硫酸（93%-98%）用量为理论用量的140%，焙烧温度250℃，焙烧时间为30min；④水浸，将酸化熟料用去离子水进行搅拌浸出，浸出最佳条件为：常温反应15min，液固比为；⑤分离，浸出结束后加入C aCO3迅速中和至pH 左右，使部分铁铝进入渣中，过滤得到浸出液；浸出液通过净化后即可用于碳酸锂的提取。
图1-1（二）硫酸盐法硫酸盐法是用硫酸钾与天然锂辉石烧结，使矿石中的锂转变为硫酸锂，通过熟料溶出即可使锂从矿石中进入溶液。
在处理锂辉石时，烧结过程中不仅伴随着α-锂辉石的晶型转变，同时也存在着离子交换反应。
实际上，该反应是α-锂辉石先转换成结构较疏松且易于反应的β-锂辉石,然后发生离子交换反应的。
在加热烧结过程中，总的化学反应是：α-Li2O·Al2O3·4SiO2+K2SO4=Li2SO4+K2O·Al2O3·4SiO2该反应是可逆的，为了使反应更加充分地向右进行，在工艺上需加入过量的K2SO4，然而由于K2SO4价格贵，故常常采用以Na2SO4部分替代K2SO4。
碳酸锂提取工艺

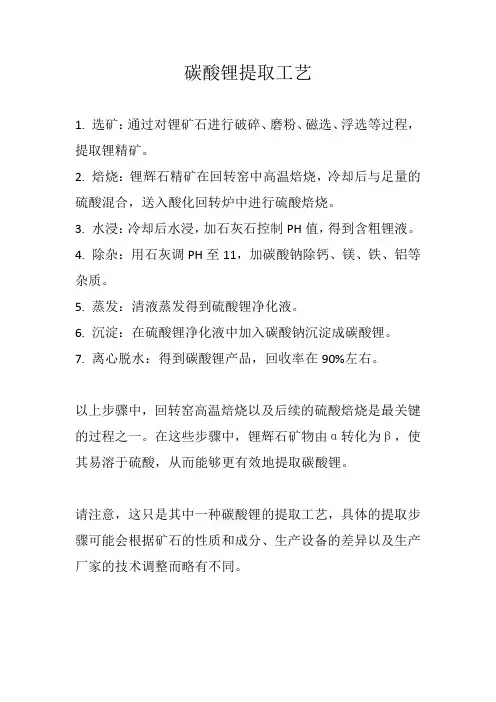

碳酸锂提取工艺
1. 选矿：通过对锂矿石进行破碎、磨粉、磁选、浮选等过程，提取锂精矿。
2. 焙烧：锂辉石精矿在回转窑中高温焙烧，冷却后与足量的硫酸混合，送入酸化回转炉中进行硫酸焙烧。
3. 水浸：冷却后水浸，加石灰石控制PH值，得到含粗锂液。
4. 除杂：用石灰调PH至11，加碳酸钠除钙、镁、铁、铝等杂质。
5. 蒸发：清液蒸发得到硫酸锂净化液。
6. 沉淀：在硫酸锂净化液中加入碳酸钠沉淀成碳酸锂。
7. 离心脱水：得到碳酸锂产品，回收率在90%左右。
以上步骤中，回转窑高温焙烧以及后续的硫酸焙烧是最关键的过程之一。
在这些步骤中，锂辉石矿物由α转化为β，使其易溶于硫酸，从而能够更有效地提取碳酸锂。
请注意，这只是其中一种碳酸锂的提取工艺，具体的提取步骤可能会根据矿石的性质和成分、生产设备的差异以及生产厂家的技术调整而略有不同。
锂辉石提取锂的方法
锂辉石提取锂的方法
1、硫酸提锂法
硫酸法是锂云母提锂的主要方法之一，有硫酸焙烧浸渍法和硫酸浸出法两种。
硫酸焙烧浸渍法：因焙烧温度太高，导致能耗过高，并且锂的提取率也较低，已经逐渐被盐焙烧法所取代。
硫酸浸出法：该方法避免了高温焙烧，能耗低，反应温度低，是比较高效的提锂工艺，废渣量小。
但该方法对锂云母的细度有要求，锂云母需要球磨达到一定的细度之后才能满足浸出率的要求，且反应时间也比较长；浸出过程中，铝会被大量溶出，需要除去大量的铝，会造成锂的较大损失；反应完成后残留较多的硫酸，需要消耗大量的碱去中和残留酸。
2、硫酸盐焙烧提锂法
硫酸盐焙烧方法主要是将锂云母与硫酸钾、硫酸钠或硫酸钙等硫酸盐混合后在高温下进行焙烧，其原理是高温离子置换，即利用高温破坏锂云母的矿相结构，使锂矿结构变得疏松，硫酸盐中的钠、钾等与锂云母中铝硅酸盐核靠边的锂离子发生高温置换反应将锂置换出来，转变成可溶性的硫酸锂，再用水或稀酸浸出后过滤，将锂提取出来。
3、石灰石提锂法
石灰石选矿法提锂工艺，是将石灰石与锂云母按一定的质量比混合，进入球磨机研磨到一定的细度，再经800~900℃高温焙烧后
浸出，得到含锂溶液。
该方法工艺简单，但锂矿物的浸出率较低，石灰石用量较大。
4、压煮提锂法
压煮方法提取锂矿物是先将锂矿石进行焙烧脱氟，使矿相转型，然后与碳酸钠按一定的比例进行球磨机湿磨，然后在大于200℃和0.2~2MPa的压力下反应，用Na离子将Li离子置换出来，往水浸出浆料中通入二氧化碳，使碳酸锂转化为可溶性碳酸氢锂，固液分离后得到碳酸氢锂溶液，加热分解后得到碳酸锂产品。
锂辉石碳酸锂生产工艺流程
锂辉石碳酸锂生产工艺流程锂辉石碳酸锂是一种重要的锂化工产品，广泛应用于锂离子电池、玻璃陶瓷、涂料和冶金等领域。
下面将介绍锂辉石碳酸锂的生产工艺流程。
1. 原料准备锂辉石碳酸锂的主要原料是锂辉石矿石，通常含锂量在0.6%至1.2%之间。
首先需要对矿石进行破碎、磨矿和浮选等工艺处理，将矿石中的有用矿物质与废石分离。
2. 碱法炉渣处理经过浮选后，得到的锂辉石矿石通常含有一定比例的炉渣。
炉渣中含有一定量的碳酸锂，需要进行处理以提取碳酸锂。
处理过程包括破碎、磨矿和浮选等步骤，将炉渣中的碳酸锂与其他杂质分离。
3. 碳酸锂沉淀碳酸锂沉淀是锂辉石碳酸锂生产过程中的关键步骤。
将经过处理的锂辉石矿石或炉渣溶解在碳酸钠溶液中，通过调节温度、pH值和浓度等参数，使得碳酸锂在溶液中逐渐沉淀下来。
沉淀后的碳酸锂需要经过过滤、洗涤和干燥等工艺步骤，得到纯净的碳酸锂产品。
4. 碳酸锂熔炼碳酸锂沉淀得到的碳酸锂产品通常含有一定比例的杂质，需要进行熔炼处理以提高纯度。
熔炼过程中，将碳酸锂与一定比例的氢氧化锂混合，并加热至高温，使得杂质在高温下熔化分离，而纯净的碳酸锂得以得到。
5. 碳酸锂精炼熔炼得到的碳酸锂产品仍然可能含有一些杂质，需要进行精炼处理以提高纯度。
精炼过程通常采用溶剂萃取、离子交换等方法，将杂质与碳酸锂分离。
经过精炼处理后的碳酸锂产品纯度更高，可以满足各种具体应用的要求。
6. 产品包装对碳酸锂产品进行包装，通常采用密封包装以防止湿气和杂质的侵入，保证产品的质量和稳定性。
同时，还需要对包装后的产品进行质量检测，确保产品符合相关标准和要求。
以上就是锂辉石碳酸锂生产工艺流程的概述。
通过原料准备、碱法炉渣处理、碳酸锂沉淀、碳酸锂熔炼、碳酸锂精炼和产品包装等步骤，可以生产出高纯度的锂辉石碳酸锂产品。
随着锂离子电池等领域的快速发展，锂辉石碳酸锂的生产工艺也在不断改进和优化，以满足市场需求和提高生产效率。
锂矿到碳酸锂的生产过程
锂矿到碳酸锂的生产过程锂矿是一种重要的锂资源，其主要成分是锂辉石矿物。
碳酸锂是一种重要的锂化合物，广泛应用于电池、玻璃陶瓷、涂料等领域。
本文将介绍锂矿到碳酸锂的生产过程。
锂矿的开采是锂矿到碳酸锂生产过程的第一步。
锂矿主要分布在世界各地，如澳大利亚、阿根廷、智利等国家。
在开采过程中，通常使用露天矿或地下开采的方式。
露天矿开采主要是通过爆破将锂矿石露出地面，然后使用装载机将其运输到破碎机进行破碎。
地下开采则是通过隧道进入矿井，使用钻机和炸药进行爆破，将锂矿石从矿井中取出。
锂矿石在开采后需要进行矿石的破碎和磨矿。
破碎是将锂矿石破碎成合适的颗粒大小，以便后续的磨矿和浮选。
磨矿则是将破碎后的锂矿石进一步细磨，使其颗粒大小更加均匀。
磨矿通常使用球磨机或研磨机进行，通过磨矿可以提高矿石的浮选性能。
锂矿石经过磨矿后，需要进行浮选。
浮选是将磨矿后的锂矿石与浮选剂一起放入浮选槽中，利用锂矿石和浮选剂之间的物理和化学性质差异实现分离。
浮选过程中，通常使用氧化剂、草酸和乙酸等作为浮选剂，通过调整浮选剂的配比和浮选槽的工作条件，使锂矿石和杂质矿石分离，得到含锂精矿。
含锂精矿经过过滤和干燥处理后，需要进行硫酸浸取。
硫酸浸取是将含锂精矿与浓硫酸反应，使锂与硫酸形成硫酸锂溶液。
硫酸浸取通常在氧化还原反应器中进行，控制反应温度和时间，使锂与硫酸充分反应，得到含锂的硫酸锂溶液。
硫酸锂溶液经过过滤和净化处理后，需要进行碳酸化反应。
碳酸化是将硫酸锂溶液与碳酸钠或碳酸氢钠反应，生成碳酸锂沉淀。
碳酸化通常在反应槽中进行，反应温度和pH值是影响碳酸锂沉淀质量的重要因素。
反应完成后，通过过滤和干燥处理，得到纯净的碳酸锂粉末。
碳酸锂粉末经过进一步的处理和加工，可以得到不同颗粒大小和纯度的碳酸锂产品。
常见的加工方式包括烧结、压片和粉末冶金等。
烧结是将碳酸锂粉末加热至一定温度，使其颗粒熔结在一起，形成致密的块状产品。
压片则是将碳酸锂粉末压制成块状或片状产品。
碳酸锂生产工艺路线
碳酸锂生产工艺路线碳酸锂是一种重要的化学原料，广泛应用于电池、玻璃、陶瓷、涂料等行业。
本文将介绍碳酸锂的生产工艺路线。
一、碳酸锂的原料选择碳酸锂的主要原料是矿石，其中最常用的是锂辉石矿。
锂辉石矿是一种含锂较高的矿石，含有锂的锂辉石矿石经过矿石选矿、破碎、磨矿等工艺处理后，得到锂辉石粉末。
二、碳酸锂的提取工艺碳酸锂的提取工艺主要包括浸出、沉淀、过滤、干燥等步骤。
1.浸出：将锂辉石粉末与碳酸钠溶液进行反应，生成碳酸锂溶液。
浸出反应一般在高温高压条件下进行，以提高反应速率和反应效果。
2.沉淀：将碳酸锂溶液经过沉淀处理，使其中的杂质与碳酸锂发生反应，生成相应的沉淀物。
常用的沉淀剂包括氢氧化钠、氢氧化钾等。
3.过滤：将沉淀物与溶液进行分离，通过过滤的方式使碳酸锂沉淀物与溶液分离开来。
常用的过滤方式包括压滤、真空过滤等。
4.干燥：将过滤得到的碳酸锂沉淀物进行干燥，去除其中的水分，得到干燥的碳酸锂产品。
三、碳酸锂的精制工艺为了提高碳酸锂的纯度和质量，需要对碳酸锂进行精制处理。
1.酸洗：将碳酸锂与酸性溶液进行反应，去除其中的杂质和有机物，提高碳酸锂的纯净度。
2.溶剂萃取：利用有机溶剂与碳酸锂溶液之间的分配系数差异，将其中的杂质和金属离子萃取出来，提高碳酸锂的纯度。
3.结晶：通过控制溶液的温度和浓度，使碳酸锂结晶出来，得到高纯度的碳酸锂晶体。
四、碳酸锂的制备工艺碳酸锂的制备工艺主要包括碳酸锂的煅烧和粉碎两个步骤。
1.煅烧：将碳酸锂晶体进行煅烧处理，使其分解为氧化锂和二氧化碳。
煅烧反应一般在高温下进行，以提高反应速率和反应效果。
2.粉碎：将煅烧后的氧化锂进行粉碎，得到碳酸锂粉末。
粉碎的方式可以使用机械粉碎或者气流粉碎等。
五、碳酸锂的储存和包装碳酸锂的储存和包装需要注意防潮、防火、防爆等安全要求。
一般使用密封的塑料袋或者密封的容器进行包装，存放在干燥通风的仓库中。
六、碳酸锂的应用碳酸锂作为一种重要的化学原料，广泛应用于电池、玻璃、陶瓷、涂料、医药等行业。
电池级碳酸锂生产工艺
电池级碳酸锂生产工艺一、引言电池级碳酸锂是一种重要的锂盐，广泛应用于锂离子电池领域。
随着电动车、移动通信设备等市场的快速发展，对电池级碳酸锂的需求也越来越大。
因此，研究和优化电池级碳酸锂的生产工艺变得尤为重要。
二、主要工艺步骤电池级碳酸锂的生产工艺一般包括锂矿石选矿、浸出、纯化、结晶和干燥等主要步骤。
1. 锂矿石选矿锂矿石选矿是电池级碳酸锂生产的第一步，主要目的是从矿石中提取出含锂矿石。
常见的锂矿石有含锂辉石矿、含锂云母矿等。
选矿过程中一般采用磁选、重选等物理方法进行。
2. 浸出选矿后的锂矿石通常需要进行浸出，将矿石中的锂溶解出来。
浸出一般采用硫酸法或氢氧化锂法。
硫酸法相对成熟，通过浸出液中的化学反应将锂转化为硫酸锂。
3. 纯化经过浸出得到的硫酸锂溶液中，通常还含有一些杂质。
为了得到纯度更高的电池级碳酸锂，需要进行纯化处理。
纯化过程中一般采用溶剂萃取、离子交换等方法，去除掉其中的杂质。
4. 结晶纯化后的溶液通过结晶过程得到电池级碳酸锂晶体。
结晶过程中需要控制温度、浓度等条件，以获得理想的结晶形态和纯度。
5. 干燥结晶得到的电池级碳酸锂晶体需要进行干燥处理，以去除其中的水分。
干燥过程中需要控制温度和湿度，避免晶体吸湿。
三、工艺优化与挑战电池级碳酸锂生产工艺的优化主要包括提高产率、提高纯度、降低成本等方面。
1. 提高产率提高产率是工艺优化的重要目标之一。
通过合理设计和改进工艺步骤，如优化选矿、浸出和结晶条件等，可以提高碳酸锂的产率，提高生产效率。
2. 提高纯度电池级碳酸锂的纯度对电池性能有直接影响。
因此，通过优化纯化工艺，如改进溶剂萃取、离子交换等方法，可以降低杂质含量，提高碳酸锂的纯度。
3. 降低成本降低生产成本是电池级碳酸锂生产工艺优化的重要课题。
通过改进工艺步骤、提高设备效率、节约能源等措施，可以降低生产成本，提高竞争力。
然而，电池级碳酸锂生产工艺也面临一些挑战。
其中，资源、环境、能源等问题是制约电池级碳酸锂产业可持续发展的重要因素。
