磷酸铁锂材料的制备方法
磷酸铁锂的合成方法

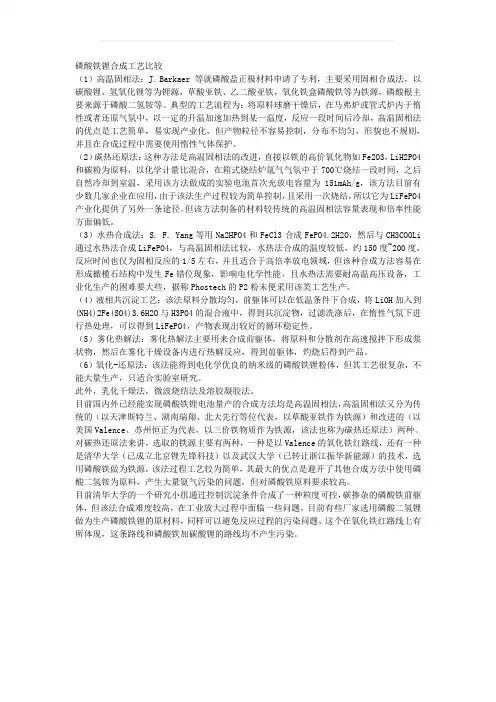

磷酸铁锂合成工艺比较（1）高温固相法：J. Barkaer 等就磷酸盐正极材料申请了专利，主要采用固相合成法，以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁盒磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。
典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却，高温固相法的优点是工艺简单，易实现产业化，但产物粒径不容易控制，分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。
（2）碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe2O3，LiH2PO4和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于700℃烧结一段时间，之后自然冷却到室温，采用该方法做成的实验电池首次充放电容量为151mAh/g，该方法目前有少数几家企业在应用，由于该法生产过程较为简单控制，且采用一次烧结，所以它为LiFePO4产业化提供了另外一条途径。
但该方法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。
（3）水热合成法：S. F. Yang等用Na2HPO4和FeCl3合成FePO4.2H2O，然后与CH3COOLi 通过水热法合成LiFePO4，与高温固相法比较，水热法合成的温度较低，约150度~200度，反应时间也仅为固相反应的1/5左右，并且适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大些，据称Phostech的P2粉末便采用该类工艺生产。
（4）液相共沉淀工艺：该法原料分散均匀，前躯体可以在低温条件下合成，将LiOH加入到(NH4)2Fe(SO4)3.6H2O与H3PO4的混合液中，得到共沉淀物，过滤洗涤后，在惰性气氛下进行热处理，可以得到LiFePO4，产物表现出较好的循环稳定性。
（5）雾化热解法：雾化热解法主要用来合成前躯体，将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。
磷酸铁锂制备方法

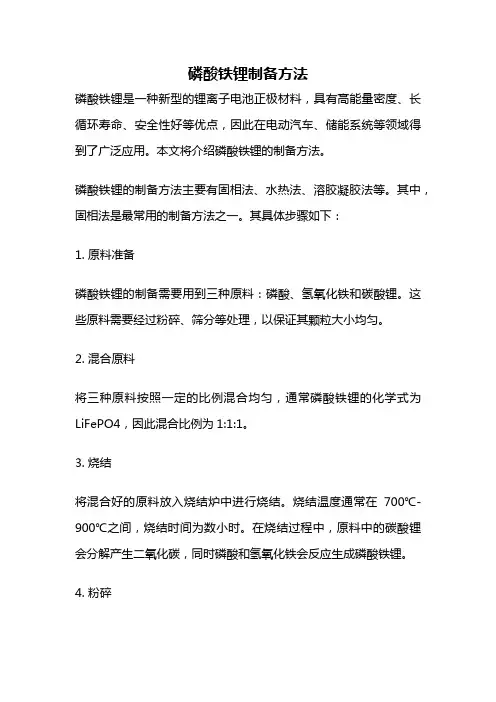

磷酸铁锂制备方法磷酸铁锂是一种新型的锂离子电池正极材料，具有高能量密度、长循环寿命、安全性好等优点，因此在电动汽车、储能系统等领域得到了广泛应用。
本文将介绍磷酸铁锂的制备方法。
磷酸铁锂的制备方法主要有固相法、水热法、溶胶凝胶法等。
其中，固相法是最常用的制备方法之一。
其具体步骤如下：1. 原料准备磷酸铁锂的制备需要用到三种原料：磷酸、氢氧化铁和碳酸锂。
这些原料需要经过粉碎、筛分等处理，以保证其颗粒大小均匀。
2. 混合原料将三种原料按照一定的比例混合均匀，通常磷酸铁锂的化学式为LiFePO4，因此混合比例为1:1:1。
3. 烧结将混合好的原料放入烧结炉中进行烧结。
烧结温度通常在700℃-900℃之间，烧结时间为数小时。
在烧结过程中，原料中的碳酸锂会分解产生二氧化碳，同时磷酸和氢氧化铁会反应生成磷酸铁锂。
4. 粉碎将烧结后的产物进行粉碎，以得到均匀的颗粒大小。
5. 热处理将粉碎后的产物进行热处理，通常温度在600℃-700℃之间，时间为数小时。
热处理可以提高磷酸铁锂的结晶度和电化学性能。
6. 表面处理将热处理后的产物进行表面处理，以提高其电化学性能。
表面处理通常采用碳涂覆、氟化处理等方法。
通过以上步骤，就可以制备出高质量的磷酸铁锂。
需要注意的是，制备过程中需要控制好温度、时间等参数，以保证产物的质量和性能。
除了固相法，水热法和溶胶凝胶法也是常用的制备方法。
水热法是将原料在高温高压的水溶液中反应，可以得到颗粒细小、结晶度高的产物；溶胶凝胶法则是将原料在溶液中形成凝胶，再进行热处理，可以得到均匀的颗粒大小和高结晶度的产物。
磷酸铁锂是一种重要的锂离子电池正极材料，其制备方法多种多样，需要根据具体情况选择合适的方法。
未来随着电动汽车、储能系统等领域的不断发展，磷酸铁锂的需求量将会越来越大，其制备技术也将不断进步和完善。
磷酸铁制磷酸铁锂的原理
磷酸铁制磷酸铁锂的原理磷酸铁锂是一种重要的正极材料，广泛应用于锂离子电池中。
它具有高能量密度、长循环寿命、较高的安全性和较低的成本等优点，因此备受关注。
而磷酸铁锂的制备方法也是众多研究的热点之一。
磷酸铁锂的制备方法有很多种，其中最常用的方法是化学共沉淀法。
该方法通过将铁盐和磷酸盐在适当的条件下反应生成沉淀，然后经过一系列的处理步骤得到磷酸铁锂。
具体而言，化学共沉淀法的步骤如下：1. 首先，需要准备好所需的原料。
通常情况下，使用的铁盐是硝酸铁或硫酸铁，而磷酸盐则是磷酸二氢钠或磷酸三氢钠。
2. 将铁盐和磷酸盐分别溶解在适量的溶剂中，得到两个溶液。
3. 将两个溶液缓慢地混合在一起，并保持搅拌，使两种物质充分反应。
4. 在反应过程中，需要控制温度和pH值。
一般来说，反应温度在50-90摄氏度之间，pH值在7-10之间较为适宜。
5. 反应一段时间后，就会生成一种混合物，其中包含了磷酸铁锂的沉淀。
此时，需要将混合物进行过滤、洗涤和干燥等处理步骤，以去除杂质并得到纯净的磷酸铁锂。
6. 最后，得到的磷酸铁锂可以进行进一步的处理和改性，以满足不同应用的需求。
除了化学共沉淀法，还有其他一些方法可以制备磷酸铁锂。
例如，溶胶-凝胶法、水热法、固相法等。
这些方法各有特点，可以根据实际需要选择合适的方法。
总的来说，磷酸铁锂的制备原理主要是通过化学反应生成沉淀，并经过一系列的处理步骤得到纯净的产物。
不同的制备方法在反应条件和操作步骤上有所差异，但基本原理相同。
通过不断改进和优化制备方法，可以提高磷酸铁锂的制备效率和质量，推动锂离子电池技术的发展。
协鑫 物理干法工艺 磷酸铁锂
协鑫物理干法工艺磷酸铁锂
协鑫物理干法工艺是一种用于制备磷酸铁锂材料的方法。
磷酸铁锂是一种重要的正极材料，广泛应用于锂离子电池领域。
协鑫物理干法工艺的具体步骤如下：
1. 原料准备：准备氢氧化铁、亚磷酸铁、磷酸氢二钾等原料。
2. 混合：将原料按照一定的配比混合均匀。
3. 研磨：将混合后的原料进行研磨，以增大颗粒表面积，提高反应效率。
4. 烧结：将研磨后的原料放入高温炉中进行烧结处理。
在高温下，原料中的物质发生化学反应，形成磷酸铁锂。
5. 粉碎和分级：将烧结后的材料进行粉碎和分级，得到所需的粒度范围的产物。
6. 表面处理：对粉碎后的材料进行表面处理，以提高其电化学性能和循环寿命。
7. 成品包装：将制备好的磷酸铁锂材料进行包装，以便于存储和运输。
需要注意的是，协鑫物理干法工艺是一种比较成熟的制备方法，
但在实际应用中仍然需要根据具体要求和设备条件进行适当的调整和优化。
磷酸铁锂正极制备方法

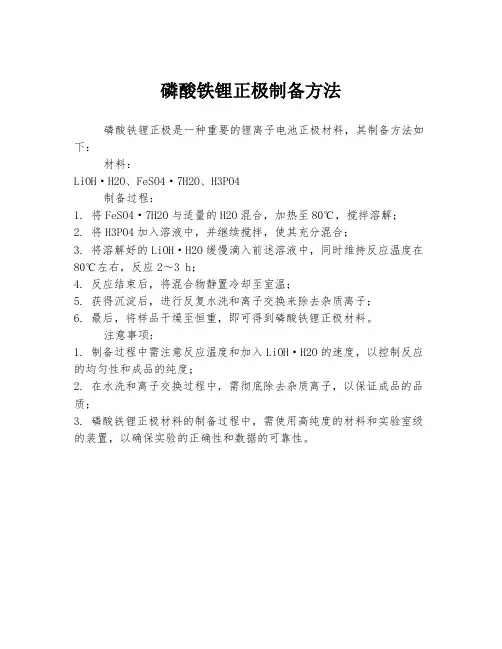

磷酸铁锂正极制备方法
磷酸铁锂正极是一种重要的锂离子电池正极材料，其制备方法如下：
材料：
LiOH·H2O、FeSO4·7H2O、H3PO4
制备过程：
1. 将FeSO4·7H2O与适量的H2O混合，加热至80℃，搅拌溶解；
2. 将H3PO4加入溶液中，并继续搅拌，使其充分混合；
3. 将溶解好的LiOH·H2O缓慢滴入前述溶液中，同时维持反应温度在80℃左右，反应2～3 h；
4. 反应结束后，将混合物静置冷却至室温；
5. 获得沉淀后，进行反复水洗和离子交换来除去杂质离子；
6. 最后，将样品干燥至恒重，即可得到磷酸铁锂正极材料。
注意事项：
1. 制备过程中需注意反应温度和加入LiOH·H2O的速度，以控制反应的均匀性和成品的纯度；
2. 在水洗和离子交换过程中，需彻底除去杂质离子，以保证成品的品质；
3. 磷酸铁锂正极材料的制备过程中，需使用高纯度的材料和实验室级的装置，以确保实验的正确性和数据的可靠性。
磷酸铁锂煅烧
磷酸铁锂煅烧1. 磷酸铁锂简介磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料。
它具有高能量密度、长循环寿命、高安全性等优点，因此在电动汽车、储能系统和便携式电子设备等领域得到广泛应用。
2. 磷酸铁锂的制备方法磷酸铁锂的制备方法主要包括湿法合成和固相法合成两种。
2.1 湿法合成湿法合成是将适量的磷酸和氢氧化铁溶液混合后，在高温下进行反应，生成磷酸铁锂沉淀。
然后通过过滤、洗涤和干燥等工艺步骤，得到最终的磷酸铁锂产品。
2.2 固相法合成固相法合成是将适量的氧化亚铁、磷酸和碳源（如蔗糖）混合后，在高温下进行反应。
碳源在反应过程中起到还原剂的作用，使氧化亚铁被还原成亚铁离子，然后与磷酸反应生成磷酸铁锂。
最后，通过研磨、筛分和煅烧等工艺步骤，得到最终的磷酸铁锂产品。
3. 磷酸铁锂的煅烧过程磷酸铁锂的煅烧是将其在高温下进行加热处理，以改善其结晶性、提高电化学性能和减少杂质含量。
3.1 煅烧温度磷酸铁锂的合适煅烧温度一般在600-800摄氏度之间。
低于600摄氏度时，反应速率较慢，需要较长时间才能完成反应；高于800摄氏度时，会导致晶粒长大过快，结晶不完全。
3.2 煅烧时间磷酸铁锂的合适煅烧时间一般在2-4小时之间。
过长的时间会导致晶粒长大过大，影响材料的电化学性能。
3.3 环境气氛在煅烧过程中，气氛对磷酸铁锂的晶体结构和电化学性能有重要影响。
常用的气氛包括空气、氮气和惰性气体。
其中，惰性气体如氩气可以有效减少杂质的污染，提高材料的纯度。
3.4 煅烧设备常用的磷酸铁锂煅烧设备包括电阻式炉、管式炉和箱式炉等。
这些设备具有可控温度、均匀加热和良好的密封性能，可以满足不同规模生产的需求。
4. 磷酸铁锂煅烧过程中的问题与解决方法在实际生产中，磷酸铁锂的煅烧过程可能会出现一些问题，如结晶不完全、颗粒过大或过小等。
以下是一些常见问题及相应的解决方法：4.1 结晶不完全造成结晶不完全的原因可能是反应温度不够高或反应时间太短。
德方纳米液相法工艺磷酸铁锂
德方纳米液相法工艺磷酸铁锂介绍在锂电池行业中，磷酸铁锂是一种重要的正极材料。
德方纳米液相法工艺磷酸铁锂（DLFP）是一种常用的制备方法，其具有制备简单、成本低廉、颗粒均匀等优点。
本文将详细探讨DLFP的制备方法、工艺参数对产品性能的影响以及其在实际应用中的优势。
制备方法1.准备原料：–磷酸铁锂前驱体（如氯化铁、硝酸铁、亚硝酸铁等）–溶剂（如水、有机溶剂等）–表面活性剂2.制备纳米液相法磷酸铁锂：–将磷酸铁锂前驱体溶解在溶剂中，得到前驱体溶液。
–添加适量的表面活性剂，调节pH值，控制反应条件。
–通过加热或加压等方式促进反应。
–经过沉淀、过滤、洗涤等工艺步骤，得到磷酸铁锂产品。
工艺参数对产品性能的影响DLFP工艺中的参数对最终产品的性能有重要影响，以下是一些主要参数及其影响：1. pH值pH值对DLFP晶粒尺寸和分布均匀性有显著影响。
较高的pH值可促进晶粒生长，但过高的pH值会导致晶粒粗大。
因此，在制备过程中，需要控制合适的pH值。
2. 温度反应温度对DLFP晶粒尺寸和结晶度有影响。
较高的温度有助于快速形成纳米晶体，并提高产品结晶度，但高温也可能导致晶粒粗大。
因此，在确定温度时，需要平衡反应速率和晶粒尺寸。
3. 表面活性剂表面活性剂可以调节DLFP颗粒的尺寸、形状和分布。
不同的表面活性剂对产品性能的影响不同，需根据实际情况选择合适的表面活性剂。
4. 混合速度混合速度对DLFP颗粒的均匀性和尺寸分布有重要影响。
较高的混合速度可以减小颗粒尺寸，但过高的速度也可能引起颗粒团聚。
因此，需要仔细控制混合速度。
DLFP的应用DLFP具有以下优势，使其广泛应用于锂电池领域：1. 高能量密度DLFP具有较高的能量密度，可以提供更长的续航时间和更大的功率输出。
这使得DLFP在电动汽车和储能系统等领域具有广泛应用前景。
2. 良好的循环性能DLFP具有良好的循环寿命和循环稳定性，能够保持较高的容量和功率输出。
这使得DLFP成为高端应用领域的首选正极材料。
磷酸铁锂制备配方及工艺
磷酸铁锂制备配方及工艺本文档详细介绍了磷酸铁锂（LiFePO4）的制备配方及工艺过程。
磷酸铁锂是一种重要的锂离子电池正极材料，其制备配方和工艺过程的优化对于提高电池性能至关重要。
制备配方磷酸铁锂的制备配方一般包括以下主要成分：1. 磷酸亚铁（FePO4）：作为原料，用于供应磷酸根和亚铁离子。
2. 磷酸二氢铵（NH4H2PO4）：作为磷酸根供体。
3. 氨水（NH3·H2O）：用于调节反应液的酸碱度。
4. 硝酸亚铁（Fe(NO3)2）：用于调节反应液的氧化还原性质。
5. 氟化锂（LiF）：提供锂离子。
制备配方可以根据实际需求进行调整和优化，以提高磷酸铁锂的纯度和电池性能。
工艺过程磷酸铁锂的制备工艺一般包括以下步骤：1. 将磷酸亚铁和磷酸二氢铵溶解在适量的水中，形成反应液。
2. 添加适量的氨水和硝酸亚铁，调节反应液的酸碱度和氧化还原性质。
3. 将反应液进行搅拌混合，并加热至一定温度。
温度的选择应根据实际情况进行调整。
4. 持续搅拌反应液，并缓慢添加氟化锂。
5. 继续搅拌反应液一段时间，待反应完成后，停止加热和搅拌。
6. 过滤固体产物，并用适量的水洗涤，去除杂质。
7. 将洗涤后的产物进行干燥，得到磷酸铁锂的粉末。
结论磷酸铁锂的制备配方及工艺过程对电池性能具有重要影响。
通过合理调整和优化制备配方，以及控制工艺过程的各个参数，可以获得高纯度和高性能的磷酸铁锂材料。
这有助于提高锂离子电池的循环性能、比能量和安全性能。
请注意，本文档仅为一般参考，实际应用中需根据具体情况和设备要求进行调整和验证。
*注意：此内容仅供参考，不代表法律意见。
*。
简述磷酸铁锂材料的制备方法
简述磷酸铁锂材料的制备方法磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命和良好的安全性能。
其制备方法主要包括固相法、水热法和溶剂热法等。
固相法是一种常用的磷酸铁锂制备方法。
首先，将适量的铁盐（如硫酸亚铁）和磷酸盐（如磷酸二氢钠）按照一定的摩尔比放入研钵中，进行预混合物的制备。
然后，将预混合物在惰性气氛（如氩气）下进行干燥处理，使其完全干燥。
接下来，在惰性气氛下，将干燥的预混合物进行高温煅烧处理，以使其发生化学反应生成磷酸铁锂。
最后，通过冷却和研磨等处理，得到所需的磷酸铁锂材料。
水热法是另一种常用的磷酸铁锂制备方法。
首先，将适量的铁盐和磷酸盐按照一定的摩尔比溶解在水溶液中，形成一定浓度的反应溶液。
然后，将反应溶液转移到高压容器中，在一定的温度和压力条件下进行水热反应。
在反应过程中，溶液中的金属离子逐渐与磷酸根离子反应生成磷酸铁锂。
最后，通过过滤、洗涤和干燥等处理，得到所需的磷酸铁锂材料。
溶剂热法是一种较新的磷酸铁锂制备方法。
首先，将适量的铁盐和磷酸盐按照一定的摩尔比溶解在有机溶剂中，形成一定浓度的反应溶液。
然后，将反应溶液转移到高压容器中，在一定的温度和压力条件下进行溶剂热反应。
在反应过程中，有机溶剂的热力学性质使得反应速率加快，有利于生成磷酸铁锂。
最后，通过过滤、洗涤和干燥等处理，得到所需的磷酸铁锂材料。
除了以上的制备方法，还有一些改进的磷酸铁锂制备方法，如微波辅助法、溶胶凝胶法等。
这些方法在传统的制备方法基础上进行了一定的改进和优化，旨在提高材料的结晶度、均匀性和电化学性能等。
总的来说，磷酸铁锂材料的制备方法主要包括固相法、水热法和溶剂热法等。
这些方法各有特点，可以根据实际需求选择适合的制备方法。
随着科技的不断进步，磷酸铁锂材料的制备方法也在不断改进和创新，以满足不同应用领域对材料性能的要求。
磷酸铁锂材料
磷酸铁锂材料磷酸铁锂（LiFePO4）是一种新型的正极材料，具有高放电平台、良好的循环寿命、优异的热稳定性和安全性等特点，因此在锂离子电池领域备受关注。
作为一种绿色环保的材料，磷酸铁锂被广泛应用于电动汽车、储能系统、电动工具等领域，成为锂离子电池领域的热门研究方向之一。
磷酸铁锂材料的制备方法多种多样，常见的包括固相法、溶胶凝胶法、水热法等。
其中，固相法是最为常见和成熟的制备方法之一。
通过固相法制备的磷酸铁锂材料具有晶体结构完整、颗粒分布均匀等优点，但是制备工艺复杂，生产成本较高。
而溶胶凝胶法和水热法则相对简单，制备工艺成熟，能够得到具有良好电化学性能的磷酸铁锂材料，因此受到了广泛关注。
磷酸铁锂材料的性能对电池的性能有着直接的影响。
首先，磷酸铁锂的晶体结构对其电化学性能有着重要影响。
晶体结构完整、颗粒分布均匀的磷酸铁锂材料具有更高的放电容量和更好的循环寿命。
其次，磷酸铁锂的导电性能也是影响其电池性能的重要因素。
提高磷酸铁锂的导电性能，可以有效提高电池的充放电效率和倍率性能。
此外，磷酸铁锂的表面包覆和复合改性也是提高其电池性能的重要途径，通过表面包覆和复合改性，可以有效提高磷酸铁锂的循环寿命和安全性能。
在实际应用中，磷酸铁锂材料的安全性备受关注。
磷酸铁锂材料具有优异的热稳定性和安全性，但是在高温、过充、短路等极端条件下，仍然存在安全隐患。
因此，磷酸铁锂电池的安全性设计和评估是至关重要的，需要综合考虑材料的物理性能、化学性能、热学性能等多方面因素，设计出具有良好安全性能的电池系统。
总的来说，磷酸铁锂材料作为一种新型的正极材料，在锂离子电池领域具有广阔的应用前景。
随着技术的不断进步和研究的深入，相信磷酸铁锂材料的性能将会得到进一步提升，为电动汽车、储能系统、电动工具等领域的发展提供更加可靠的动力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸铁锂材料的制备方法主要有：
（1）高温固相法：J.Barker等就磷酸盐正极材料申请了专利，主要采用固相合成法。
以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁和磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。
典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却。
高温固相法的优点是工艺简单、易实现产业化，但产物粒径不易控制、分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。
（2）碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe
2O
3
、LiH
2
PO
4
和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于70
0℃烧结一段时间，之后自然冷却到室温。
采用该方法做成的实验电池首次充放电容量为151mAh/g。
该方法目前有少数几家企业在应用，由于该法的生产过程较为简单可控，且采用一次烧结，所以它为LiFePO
4
走向工业化提供了另一条途径。
但该法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。
（3）水热合成法：S.F.Yang等用Na
2HPO
4
和FeCL
3
合成FePO
4
.2H
2
O，然后与CH
3
C
OOLi通过水热法合成LiFePO
4。
与高温固相法比较，水热法合成的温度较低，约
150度～200度，反应时间也仅为固相反应的1/5左右，并且可以直接得到磷酸铁锂，不需要惰性气体，产物晶粒较小、物相均一等优点，尤其适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大一些。
据称Pho
stech的P
2
粉末便采用该类工艺生产。
（4）液相共沉淀法：该法原料分散均匀，前躯体可以在低温条件下合成。
将Li
OH加入到（NH
4）
2
Fe（SO
4
）
3
.6H
2
O与H
3
PO
4
的混合溶液中，得到共沉淀物，过滤
洗涤后，在惰性气氛下进行热处理，可以得到LiFePO
4。
产物表现出较好的循环稳定性。
日本企业采用这一技术路线，但因专利问题目前尚未大规模应用。
（5）雾化热解法：雾化热解法主要用来合成前躯体。
将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。
（6）氧化-还原法: 该法能得到电化学优良的纳米级的磷酸铁锂粉体，但其工艺很复杂，不能大量生产，只适合实验室研究。
此外，还有乳化干燥法、微波烧结法及溶胶-凝胶法等。
目前国内外已经能实现磷酸铁锂电池量产的合成方法均是高温固相法，高温固相法又分传统的（以天津斯特兰、湖南瑞翔、北大先行等为代表，以草酸亚铁做为铁源）和改进的（以美国Valence、苏州恒正为代表，以三价铁物质做为铁源，该法也称碳热还原法）两种。
对碳热还原法来讲，选取的铁源主要有两种，一种是Valence的氧化铁红路线，还有一种是清华大学（已成立北京锂先锋科技）以及武汉大学（已转让浙江振华新能源）的技术，选用磷酸铁做为铁源，该法制程工艺较为简单，其最大优点是避开了其它合成方法中使用磷酸二氢铵为原料，产生大量氨气污染环境的问题，但对磷酸铁原料要求较高1。
目前清华大学的一个研究小组通过控制沉淀条件合成了一种粒度可控，碳掺杂的磷酸铁前驱体，但该法合成难度较高，在工业放大过程中面临一些问题。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求。
