地铁车站二次结构施工方案
地铁车站主体结构模板及支架专项施工方案
目录1.工程概况 (2)1.1.施工区段划分 (2)1.2.内部结构 (4)2.施工筹划 (4)2.1总体思路 (4)2.2进度计划 (5)3.模板、支架施工要求及方法 (5)3.1模板支架施工要求 (5)3.2模板及支架体系 (7)4.质量要求 (25)4.1一般要求： (25)4.2允许偏差和检查方法 (25)4.3预埋件、预留孔洞允许偏差 (26)5.安全注意事项 (26)1.工程概况苏州轨道交通一号线Ⅰ-TS-05标塔园路站，采用明挖法施工（部分结合盖挖）。
1.1.施工区段划分（1）施工分段车站主体结构施工分段按照避开楼扶梯、设备洞口位置，在柱跨的1/4～1/3设置。
本站设4个施工作业段。
如图1.1-1所示。
（2）施工分层（标准段）根据纵向施工缝的设置，车站竖向分底板→侧墙及中板→侧墙及顶板顺次垂直分三层进行施工。
如图1.1-2所示。
图1.1-2 施工分层图苏州轨道交通1号线土建工程I-TS-05标塔园路站主体结构模板及支架施工方案图1.1-1 施工分段图1.2.内部结构车站有效站台中心里程为DK6+132.000，设计起终点分界里程分别为DK6+70.950、DK6+190.600。
车站外包总长度122.65m（净长119.65 m），外包总宽20.3 m（净宽17.3m），为地下两层10m宽岛式站台车站。
本站标准段挖深约16.2m，东端头井挖深约18.9m，西端头井挖深约18.4m，扩大段挖深约16.9m。
车站主体采用地下二层两跨（扩大段为两层四跨，西端头井为两层五跨），现浇钢筋混凝土结构，采用明挖顺作法施工。
本标段主体结构形式均为钢筋混凝矩形箱体框架结构型式。
顶、中、底板与侧墙形成闭合框架，底、中、顶板设计为梁板体系。
同时为了车站内通风在车站两端设置风亭，确保空气流通；在四角人流较多处设置4个地面出入口。
主要结构尺寸：顶板厚800mm，标准段顶纵梁b×h=800×2000mm；中板厚400mm，端头井扩大端厚500mm，标准段中纵梁b×h=700×1000mm；底板厚900mm，端头井厚1100mm，扩大端厚1000mm，标准段底纵梁b×h=800×2360mm；中柱：为钢筋混凝土矩形柱， b×h=1100×600mm。
地铁车站扩建侧式站台两段式施工工法

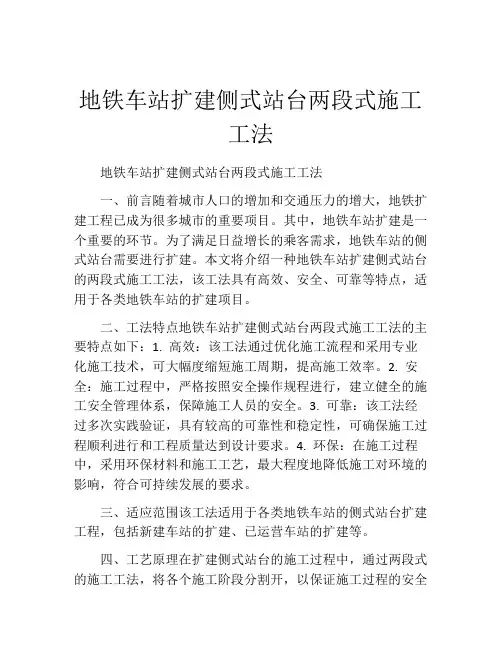

地铁车站扩建侧式站台两段式施工工法地铁车站扩建侧式站台两段式施工工法一、前言随着城市人口的增加和交通压力的增大，地铁扩建工程已成为很多城市的重要项目。
其中，地铁车站扩建是一个重要的环节。
为了满足日益增长的乘客需求，地铁车站的侧式站台需要进行扩建。
本文将介绍一种地铁车站扩建侧式站台的两段式施工工法，该工法具有高效、安全、可靠等特点，适用于各类地铁车站的扩建项目。
二、工法特点地铁车站扩建侧式站台两段式施工工法的主要特点如下：1. 高效：该工法通过优化施工流程和采用专业化施工技术，可大幅度缩短施工周期，提高施工效率。
2. 安全：施工过程中，严格按照安全操作规程进行，建立健全的施工安全管理体系，保障施工人员的安全。
3. 可靠：该工法经过多次实践验证，具有较高的可靠性和稳定性，可确保施工过程顺利进行和工程质量达到设计要求。
4. 环保：在施工过程中，采用环保材料和施工工艺，最大程度地降低施工对环境的影响，符合可持续发展的要求。
三、适应范围该工法适用于各类地铁车站的侧式站台扩建工程，包括新建车站的扩建、已运营车站的扩建等。
四、工艺原理在扩建侧式站台的施工过程中，通过两段式的施工工法，将各个施工阶段分割开，以保证施工过程的安全和质量。
具体工艺原理如下：1. 施工工法与实际工程之间的联系：根据实际工程的设计和要求，确定施工的具体方案和工艺流程，确保施工工法与实际工程紧密衔接。
2. 采取的技术措施：通过采用适当的技术措施，确保施工过程中的安全和质量。
例如，采用先支撑后挖土的施工方式，确保地下结构的稳定性。
五、施工工艺地铁车站扩建侧式站台两段式施工工法的施工过程包括以下几个阶段：1. 前期准备：包括确定施工方案、采购和调配所需材料和机械设备等。
2. 地下结构施工：先进行地下结构的施工，包括支撑结构的搭设、土方开挖、地下管线的迁移等。
3. 上部结构施工：地下结构施工完成后，进行上部结构的施工，包括地面铺设、站台的建设等。
地铁车站主体围护结构施工方案
围护构造施工方案目录1.概述............................................................................................................................... 错误!未定义书签。
1.1 设计概况........................................................................................................... 错误!未定义书签。
1.2 重要工程量....................................................................................................... 错误!未定义书签。
1.3 周围环境........................................................................................................... 错误!未定义书签。
1.4 地质概况........................................................................................................... 错误!未定义书签。
1.4.1工程地质................................................................................................. 错误!未定义书签。
1.4.2水文地质................................................................................................. 错误!未定义书签。
暗挖地铁隧道二次衬砌混凝土施工问题及措施
第47卷第4期6|J送坊Vol.47,No.4 2021年4月Sichuan Building Materials April,2021暗挖地铁隧道二次衬砌混凝土施工问题及措施方喜全(中建交通建设集团有限公司，江苏徐州221100)摘要：随着我国经济的发展以及城市人口的不断增加，国内修建地铁的城市越来越多，而在修建地铁的过程中暗挖地铁隧道二次衬砌混凝土施工容易在多种因素的影响下出现质量和技术问题，这严重影响了整个地铁工程的质量及日后的使用安全。
基于此，本文首先分析了二次衬砌混凝土浇筑施工的特点，主要包括三个方面：施工作业空间非常有限、混凝土施工要求严格、二次衬砌振捣难度大，之后探讨了二次衬砌混凝土施工常见问题及其应对措施，主要包括五个方面:模架因施工实际载荷超过计算载荷导致的失稳问题及对策、上下层结合不良或仰拱浇筑不实造成的冷缝问题及对策、拱顶空洞问题及对策、隧道混凝土表面竖向裂缝问题及对策、混凝土与冷缝不密实及对策，希望能够为以后相关方面的研究工作提供一些参考。
关键词:暗挖；地铁隧道；二次衬砌混凝土施工中图分类号:U231.3文献标志码:A文章编号:1672-4011(2021)04-0101-02DOI：10.3969/j.issn.1672-4011.2021.04.049Problems and measures of secondary lining concrete construction of Metro TunnelFANG Xiquan(China Construction CommunicationsConstruction Group Co.,Ltd., Xuzhou221100,China) Abstract:With the development of China's economy and the continuous increase of urban population,there are more and more metro cities in China.In the process of subway construction,the secondary lining concrete construction of metro tunnel is prone to quality problems and technical problems under the influence of various factors,which seriously affects the quality of the entire subway project and the safety of future use. Based on this,the paper first analyzes the characteristics of secondary lining concrete pouring construction,mainly including three aspects:construction space is very limited,concrete construction requirements are strict,secondary lining vibration is difficult,and then discusses the common problems and Countermeasures of secondary lining concrete construction, mainly including five aspects.It is hoped that this paper can provide some reference for future researchwork.Key words:subsurface excavation；subway tunnel；secondary lining concrete construction1暗挖地铁隧道二次衬砌混凝土浇筑施工特点1.1施工作业空间非常有限通常情况下，地铁隧道宽度多在1km以上，过长的混凝收稿日期：2020-08-20作者简介:方喜全(1995—),男，辽宁灯塔人，本科，助理工程师，主要研究方向：轨道交通。
浅谈地铁车站装配式二次结构现场施工技术
浅谈地铁车站装配式二次结构现场施工技术摘要：为了缩短地铁车站二次结构施工工期，更好地衔接后续机电安装施工，改善内部施工作业环境，无锡地铁3号线高浪东路站采用装配式二次结构，将车站的楼梯、轨顶风道、站台板进行标准化分块，可省去现浇结构从支模至拆模材料清理等一系列时间，节约1.5~2个月工期。
将车站二次结构预制化，最关键是要解决分块形式及构件连接的问题，这关系到预制二次结构的整体性，此外拼装过程中的偏差控制也尤为重要，通过采用浆锚或螺栓等连接形式将构件和现浇结构相互连接解决整体性问题，定制运安一体车实现预制构件快速化拼装，为类似工程提供参考。
关键词：地铁车站装配式二次结构预制构件整体性预制构件吊装偏差调整1引言无锡地铁3号线高浪东路站建设过程中，由于车站内部结构施工工期紧，采用普通现浇方式不满足工期要求，同时现浇结构施工完成后需要清理模板及脚手架等施工材料，不仅作业空间狭小，清理时间漫长，而且内部施工环境往往不利于后续移交机电安装作业，采用装配式二次结构施工的方式可有效解决以上问题，同时也响应了国家装配式建筑发展的号召。
2工程概况高浪东路站跨长江南路与高浪路交叉路口，沿长江南路布置，下穿高浪路高架，为地下2层岛式车站。
车站部分二次结构采用装配式预制构件，包含预制楼梯、预制站台板、预制轨顶风道。
本工程将二次结构装配化不改变原有结构截面尺寸，使用功能完全相同。
3提高预制构件整体性措施为了提高装配式二次结构预制构件的整体性，需对构件的分块进行设计和比选，并有效控制构件连接方式。
3.1预制构件尺寸设计及比选预制构件尺寸需要综合考虑模具、运输方式（预制厂到施工现场）、现场预留洞口尺寸、吊装安全性、站内运安一体车车辆起重性能及拼装方式。
1）预制楼梯设计楼梯分块与房建上预制楼梯类似，车站楼梯为直型双跑型，宽1.9m，上下两跑分段预制，每跑按纵断面计算，每延米重约4.4t，每跑整段预制重达8.36t，超出站内运安一体车作业能力上限，同时会由于构件过重不利于后期偏差调整，因此分块为沿横向（宽度）平均划分成2段。
(完整版)车站内部结构施工(站台板、轨顶风道)方案
苏州轨道交通Ⅱ-Y—TS—02标土建工程尹山湖中路站车站内部结构施工方案编制：复核:审批：中铁四局集团苏州Ⅱ—Y-TS—02标项目经理部二О一四年五月二十日目录1、编制依据 (1)2、工程概况 (1)2。
1工程概述 (1)2.2主要工程数量 (4)3、工程重难点分析 (4)4、施工进度计划 (4)4.1施工总体目标 (4)4.2施工总体安排 (5)4。
3施工准备情况 (6)5、施工工艺技术 (6)5。
1施工工艺流程 (6)5。
2施工方法 (6)6、资源配置 (19)6.1劳动力资源配置计划 (19)6.2机械设备配置计划 (20)7、施工质量保证措施 (20)7.1钢筋加工与安装 (20)7.2模板安装与拆除 (21)7。
3混凝土浇筑与养护 (21)8、技术组织措施 (21)8.1工期保证措施 (21)8.2质量保证措施 (21)8.3夜间施工保证措施 (23)9、施工安全保证措施 (23)9.1安全保证体系 (23)9。
2安全保证措施 (24)10、文明施工及环境保护措施 (26)11、附件 (26)1、编制依据⑴苏州轨道交通集团有限公司2012年8月印发的苏州市轨道交通2号线延伸线工程土建施工项目（Ⅱ-Y—TS—02标）招标文件。
⑵北京城建设计研究总院有限责任公司2014年4月印发的尹山湖中路站车站结构（内部结构）设计图和2013年9月印发的尹山湖中路站轨顶结构风道施工图。
⑶国家和苏州市及建筑行业有关地铁、市政工程的施工技术、验收、安全生产、行业管理的规范、规程、文件。
1)《混凝土结构设计规范》（GB50010—2010)2)《建筑结构荷载规范》(GB50009-2012）3)《建筑结构可靠度设计统一标准》（GB50068-2001)4）《混凝土外加剂应用技术规范》（GB50119—2003）5)《地下铁道工程施工及验收规范》（GB50299—1999）(2003版）6)《混凝土结构耐久性设计规范》(GB/T50476－2008）7）《混凝土结构工程施工质量验收规范》(GB50204—2011）8)混凝土结构施工图平面整体表示方法制图和构造详图（11G101—1～11G101-3）9）钢筋焊接及验收规程（JGJ18-2003)10)钢筋机械连接通用技术规程（JGJ107—2003)11)建筑施工计算手册(第二版）12)地下铁道、轻轨交通工程测量规范(GB50308-1999）13)钢筋焊接头试验方法标准（JGJ/T27-2001，J104—2001）14）《建筑工程施工质量验收统一标准》(GB50300—2013)2、工程概况2。
广州地铁某线岛式站台双层三跨结构施工组织方案
目录第一章概述 (2)第二章工程难点 (2)第三章关键技术节点结构设计处理 (3)第四章结论 (4)概述1.1工程概况广州地铁×线××站位于广州市××与××路所在的“Ｔ”字路口,埋置于××道路正下方,穿越沿××一路行进的地铁×线。
××现路面宽26ｍ,规划路面宽60ｍ,车站所处的地形较平坦,地面高程为9.57～10.61ｍ,车站两侧大部分为多层和高层建筑物。
车站所在地段地下管线密集,钻孔揭露的岩层自上而下有:人工填土层(Ｑｍｌ4)、砂层(Ｑａｌ+ｐｌ3)、冲-洪积土层(Ｑａｌ+ｐｌ3)、河湖相沉积土层(Ｑａｌ3)、残积土层(Ｑｅｌ)、岩石全风化带、岩石强风化带、岩石中等风化带、岩石微风化带。
车站总平面图如图1。
1.2×线××站结构现状×线××站主体结构于19××年×月竣工,车站设计为13ｍ岛式站台、双层三跨结构。
车站顶覆土约1.8ｍ,底板埋深约14ｍ。
结构构件厚度为顶、底板800ｍｍ、中板400ｍｍ、侧墙700ｍｍ, 900的钢筋混凝土圆柱。
该站采用全包防水,外侧围护结构为1200ｍｍ的圆形人工挖孔桩,车站结构仅在站厅层西端南侧预留了与原规划轻轨换乘连接的条件,原设计中未考虑现×线车站。
1.3两地下车站的相互关系广州地铁×线与地铁×线在××站形成立体交叉,×线的地下三层车站结构穿越×线的地下二层车站结构。
当×线穿越既有的地铁×线时,×线主体结构的一部分将利用×线既有的地下一、二层车站结构作为×线的地下一、二层,而×线的地下三层则从×线两侧明挖的基坑中由×线站台层下部土体中以暗挖隧道的方式穿过。
地铁车站土建施工方案(盾构法施工)精选3篇
《地铁车站土建施工方案（盾构法施工）》一、项目背景随着城市的快速发展，人口的不断增长，交通拥堵问题日益严重。
为了缓解城市交通压力，提高居民出行效率，我市决定建设一条新的地铁线路。
本次施工的地铁车站是该线路上的重要节点工程，采用盾构法施工，以确保工程的高效、安全和质量。
该地铁车站位于城市繁华地段，周边建筑物密集，地下管线复杂。
施工过程中需要充分考虑对周边环境的影响，采取有效的保护措施，确保施工安全和周边居民的正常生活。
二、施工步骤1. 施工准备（1）场地平整：对施工现场进行平整，清理障碍物，为盾构机的进场和组装创造条件。
（2）测量放线：根据设计图纸，进行测量放线，确定盾构机的始发位置和隧道轴线。
（3）临时设施建设：搭建临时办公区、生活区、材料堆场等设施，满足施工人员的生活和工作需求。
（4）设备采购与调试：采购盾构机及配套设备，并进行调试和试运行，确保设备性能良好。
2. 盾构始发（1）始发井施工：按照设计要求，进行始发井的施工，包括围护结构、土方开挖、主体结构等。
（2）盾构机组装：在始发井内，将盾构机的各个部件进行组装，并进行调试和验收。
（3）始发准备：安装反力架、始发托架等设备，进行洞门密封处理，为盾构机始发做好准备。
（4）盾构始发：启动盾构机，缓慢推进，进入隧道。
在始发阶段，要密切关注盾构机的各项参数，及时调整推进速度和土压力，确保盾构机平稳始发。
3. 盾构掘进（1）土压平衡控制：根据地质条件和隧道埋深，合理控制土仓压力，保持土压平衡，防止地面沉降和坍塌。
（2）推进速度控制：根据盾构机的性能和地质条件，合理控制推进速度，一般控制在 20～40mm/min 之间。
（3）管片安装：在盾构机推进的同时，进行管片的安装。
管片安装要严格按照设计要求进行，确保管片的连接质量和防水性能。
（4）同步注浆：在管片安装完成后，及时进行同步注浆，填充管片与土体之间的空隙，防止地面沉降。
（5）二次注浆：根据地面沉降监测情况，适时进行二次注浆，进一步控制地面沉降。
