初中物理串并联练习
15.3 串联和并联
一．选择题
1．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）
A．B．C．D．
2．如图所示，要使两个小灯泡L1，L2并联，应（）
A．断开开关S1，S2，闭合开关S3
B．断开开关S1，S3，闭合开关S2
C．断开开关S1，闭合开关S2，S3
D．断开开关S2，闭合开关S1，S3
3．如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。
下列电路图中符合要求的是（）
A．B．C．D．
4．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。
若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）
A．B．C．D．
5．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L1，开关S2只控制吸尘用的电机M．在如图所示的四个电路中，符合上述要求的是（）A．B．
C D．
6．如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（）A．B．
C．D．
7．如图所示电路中，下列关于灯泡L1﹑L2、L3连接说法中不正确是（）A．S1﹑S2都断开，L1﹑L3串联
B．S1﹑S2都闭合，L2﹑L3并联
C．S2断开，S1闭合，L1﹑L3串联
D．S2断开，S1闭合，只有L3能发光
8．如图所示的四个电路，开关S闭合后，小灯泡L1、L2串联的电路是（）A．B．C．D．
9．当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（）
A．一定是串联B．一定是并联
C．可能串联也可能并联D．以上说法都不对
10．电动自行车以其环保、节能的优点成为现在最流行的代步工具，如图所示，它的左转向灯前、后各有一盏（右转向灯也是一样），它们受同一开关控制，且其中某一灯灯丝损坏时，另一灯还可以工作，由此他判断前后两个转向灯的连接方式是（）
A．串联B．并联C．晚上串联，白天并联D．不好判断
11．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的了（）
A．两灯亮度不同B．通过两灯的电流不相等
C．通过两灯的电流相等D．两灯两端的电压相等
12．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。
下列电路图符合上述要求的是（）
A．B．C．D．
13．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）
A．B．C D．
14．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。
下列电路设计符合要求的（）
A．B．
C. D．
二．填空题
15．串联电路中多个用电器，一个不工作，整个电路都不工作，而并联的电路中各个用电器可以各自独立工作，。
16．开关接在电路中时，必须与它所控制的用电器联。
在连接电路的过程中开关应该处于状态。
17．如图所示电路中，当开关S1、S2断开，S3闭合时，灯亮，两
灯是联的；S1、S2闭合，S3断开时，灯亮，两灯是联
的。
18．长江路上有很多路灯，一般情况下由一个开关能同时控制几十盏路灯，
天黑时合上这个开关，这些路灯总是同时亮早上同时熄灭，它们之间的
连接方式是联，你的判断依据是。
19．如图所示，要使灯L1和L2串联，应闭合开关；要使灯L1
和L2并联，应闭合开关；绝对不允许同时闭合开关。
20．生活经验告诉我们，家庭中的电灯、冰箱等电器之间的连接方式
是（选填“并”或“串”）联；冰箱的电源插座都用三孔插座，三脚插头的（选填“火线”、“零线”或“地线”）脚应与冰箱的金属外壳相连。
21．家里装了很多电灯、空调电视机等用电器，它们之间是连接入电路中；每个用电器一般都装有控制的开关，开关与电灯之间是连接入电路的（以上两空均选填“串联”或“并联”）。
初中物理串联、并联电路专项训练(含答案和解析)
12.如图所示，电源两端电压不变，电阻 R1 的阻值为 2Ω。闭合开关 S，当滑动 变阻器的滑片 P 位于 A 点时，电压表 V1 的示数为 4V，电压表 V2 的示数为 10V。 当滑动变阻器的滑片 P 位于 B 点时，电压表 V1 的示数为 8V，电压表 V2 的示数 为 11V。则电阻 R2 的阻值是________________Ω。
9.（2015•鄂尔多斯中考）如图所示电源电压不变，电阻 R1=20Ω，R2=10Ω。当
开关 S1 闭合，S2、S3 断开时，R1 两端的电压为 U1，R2 两端的电压为 U2，电流表的
示数为 0.1A，则电源电压为
V，U1：U2=
；当开关 S1、S2、S3 都闭合时，
电流表的示数为 0.25A，R3=
Ω。
10.有两个定值电阻分别标有“40Ω 0.5A”和“10Ω 1A”字样，若将这两个电阻
串联起来接入电路中则它们两端所加的电压不得超过
V；若将这两个电阻
并联起来接入电路中则干路中允许通过的最大电流是
A。
11.如图所示的电路中，电源电压 U=4.5V，且保持不变，电阻 R1=5Ω，变阻器 R2 的最大阻值为 20Ω，电流表量程为 0～0.6A，电压表量程为 0～3V。该电路 中，变阻器接入电路的阻值范围是____________。
A．R1 两端的电压大于 R2 两端的电压
B．R1 中的电流等于 R2 中的电流
C．R1 中的电流大于 R2 中的电流
D．R1 中的电流小于 R2 中的电流
3. 三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保
持不变，则通过每个电阻的电流变为原来的（ ）
A．1 / 9
B．1 / 3 C．3 倍 D．9 倍
初中9年级物理串并联电路中电流的规律习题有答案
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。

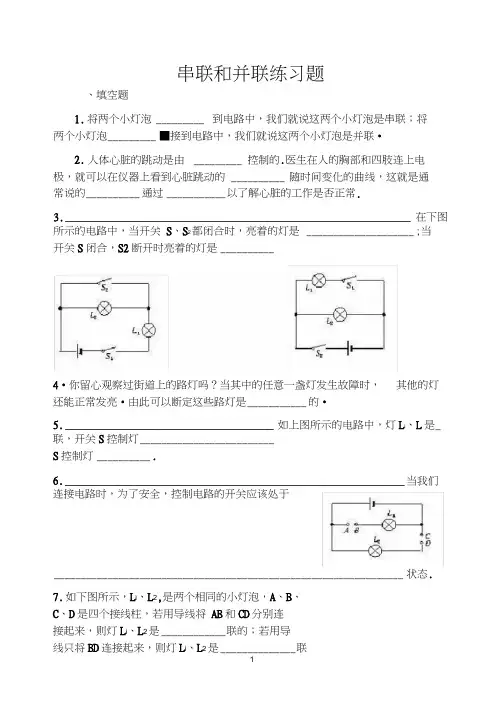

初中物理电路图练习(连线和画图)
串联和并联练习题、填空题1.将两个小灯泡 _________ 到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ ■接到电路中，我们就说这两个小灯泡是并联•2.人体心脏的跳动是由_________ 控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 随时间变化的曲线，这就是通常说的__________ 通过___________ 以了解心脏的工作是否正常.3.__________________________________________________________ 在下图所示的电路中，当开关S、S2都闭合时，亮着的灯是____________________ ;当开关S闭合，S2断开时亮着的灯是__________4•你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮•由此可以断定这些路灯是___________ 的•5. ___________________________________ 如上图所示的电路中，灯L i、L是_联，开关S控制灯_________________________S控制灯__________ .6. _________________________________________________________ 当我们连接电路时，为了安全，控制电路的开关应该处于_________________________________________________________________ 状态.7.如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是____________ 联的；若用导线只将BD连接起来，则灯L i、L2是______________ 联的；若用导线只将AC连接起来，则会发生二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B. 开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L i和L2并联，再与开关串联B. L2和开关串联，再与L i并联C.L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B. 只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A . 3根B . 4根C . 5根D . 6根三、作图题13、请根据左边实物连接的电路图，画出其电路图。
初中物理-串联电路和并联电路专项培优含答案
串联电路和并联电路培优【同步达纲练习】一、选择题1.用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可能2.下面电路图两个灯泡组成并联的是（）3.有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（）D4.如F图，下列说法中正确的是（）A.闭合S、S2、Sa断开&则L与L并联B.闭合S、Si、4,断开Ss则L、L并联C.闭合S、S1,S3,断开4则L、L并联D.闭合S、S2,断开$、S3,则3、并联5.如上右图，下列说法中正确的是（）A.Si闭合，《断开时灯都不会亮B.Si断开，《闭合时电源被短路C.S.,&都闭合时灯都不会亮D.S）,&都闭合时灯都会亮6.如下图所示电路、电灯、电铃、电动机都并联的是（）二、填空题1.试判断下列各种情况中小灯泡L和L2的连接情况：（1）流过L的电流全部流经Lz5（2）拿掉灯L,灯Lz仍发光（2）开关同时控制L、L2；（4）开关S断开时，灯L发光，L不亮2.如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线:若要两灯并联，应将导线改接到.3.如下右图所示，当s、S都闭合时L、L2,L3是联；当$、&都断开时L、L、Ls是联，当与闭合，&断开时，L、L、L3是.三、作图题1.把F左图中的各元件连成一个并联电路，用开关Si控制L”开关Sz同时控制两盏灯，请用笔画线代替导线连接电路.2.将下中图中元件连接成电路图：要求L、L并联，开关S仅控制L（不能移动元件的位置）3.将F右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.【素质优化训练】1.在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C,盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.2.如右图所示，图中5个用电器的连接方式是.【生活实际运用】如图所示是一串规格相同的彩灯，电路中a、b、c.三处导线未接通问：（D这些彩灯是怎样连接的？（2）当把电源接通时哪几盏灯亮？（3）欲使9盏电灯都亮，应怎么办？4.实验室中常用的电压表有两个量程：3伏，每小格表示的电压值是0.1伏；015伏，每小格表示的电压值是0.5伏。

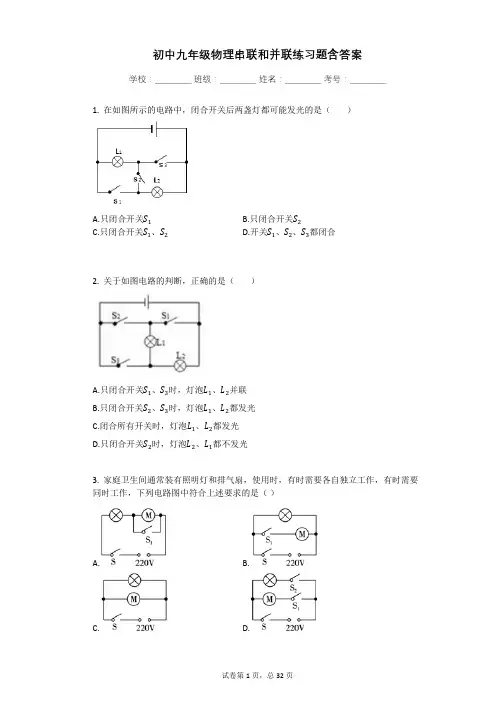

初中九年级物理串联和并联练习题含答案
初中九年级物理串联和并联练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 在如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1B.只闭合开关S2C.只闭合开关S1、S2D.开关S1、S2、S3都闭合2. 关于如图电路的判断，正确的是（）A.只闭合开关S1、S3时，灯泡L1、L2并联B.只闭合开关S2、S3时，灯泡L1、L2都发光C.闭合所有开关时，灯泡L1、L2都发光D.只闭合开关S2时，灯泡L2、L1都不发光3. 家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）A. B.C. D.4. 在一个实验电路中，仅连接了两个用电器--两个规格相同的小灯泡，实验过程中，小灯泡L1突然不发光了，而另一个小灯泡L2仍发光．经检查，发现除小灯泡所在的位置外，电路其他各处的连接均完好，下列有关分析和判断中，正确的是（）A.发生故障前两个小灯泡一定是并联B.发生故障前两个小灯泡一定是串联C.发生故障前两个小灯泡可能是关联，也可能是串联D.若用电压表测出L1两端电压为0伏，则两个小灯泡一定是并联5. 如图所示，是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，如图A是吹风机，B是电热丝．将插头插入插座，下列说法正确的是（）A.开关S1只控制吹风机B.开关S2同时控制吹风机和电热丝C.同时闭合开关S1、S2，吹风机和电热丝是并联D.同时闭合关开S1、S2，吹风机和电热丝是串联6. 如图所示的电路图，开关都闭合后，灯泡L1与L2串联的是（）A. B.C. D.7. 如图所示的电路，要使L1和L2两盏灯组成并联电路，则开关（）A.S1、S2断开，S3闭合B.S1、S3断开，S2闭合C.S2断开，S1、S3闭合D.S1、S2闭合，S3断开8. 下表是小明在一次实验中测出的多组电压表和电流表的数据，请你根据下表给出的数据判断小明所用的实验电路可能是图示电路中的（）I/A0.200.300.400.440.500.54A. B. C. D.9. 下图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同．下列电路图中符合要求的是（）A. B.C. D.10. 实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护士，图中最合理的设计方案是（）A. B.C. D.11. 如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱．若要让两电阻并联接入电路，可将接线柱1和3连接，同时将接线柱________连接起来；此电路中，不能将接线柱________与接线柱3相连，否则造成短路．12. 在串联电路中，开关可以控制________，开关的位置改变了，它的控制作用________．13. 如图所示，当开关________闭合时，它们是串联的；当开关________闭合时，它们是并联的．14. 如图所示，某公交站台的广告灯箱里装有15根LED日光灯管，各日光灯管之间的连接是________联的，与控制它们的开关是________联的．15. 把充电宝充满电后，再用它同时给几部手机充电，如图所示，此时手机之间是________连入充电宝的．16. 如图所示电路中，若闭合开关________，则两电阻的连接方式为串联；若闭合开关________，则两电阻的连接方式为并联；不能同时闭合开关________，否则电源出现短路．17. 如图所示，要使L1和L2并联在电路中，应闭合的开关________，使L1和L2串联在电路中，应闭合的开关是________．18. 城市街道上的路灯总是同时亮，同时灭，根据观察和分析可知这些灯是________联的，如图所示的电路，若只需要灯L1亮，则需要闭合开关________；要使灯L1、L2串联，则应只闭合开关________；要使灯L1、L2并联，则应只闭合开关________．19. 如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。
初中物理：串并联电路练习题
初中物理：串并联电路练习题1.选择题：1.选D。
2.选A。
3.选B。
4.选B。
5.选B。
6.选A。
7.选C。
8.选C。
9.选C。
10.选B。
2.填空题：1.不适用填空题。
2.不适用填空题。
3.不适用填空题。
4.不适用填空题。
5.不适用填空题。
1.随之熄灭2.串联，L1发光，L2不发光3.L3发光，将L1、L2并联4.串联，并联，可以独立使用，不会影响其他用电器5.串联，L1、L2都不发光，连接方式不正确6.电源和用电器7.一个，两个8.电源，用电器，导线，开关9.一组用电器，一个用电器，另一个用电器，串联或并联10.关闭，打开三、作图题1.根据XXX（甲）所示的电路图，连接图（乙）的实物元器件。
图略）2.根据下图甲所示实物图，在图乙处画出电路图。
图略）四、XXX1.水的比热容大，传热效率高，且不易蒸发，稳定性好，能够更好地保持室内温度稳定。
2.水的比热容大，传热效率高，且不易蒸发，稳定性好，能够更好地保持发动机温度稳定。
3.沿海地区受海洋的影响，海洋具有调节气温的作用，使得温度变化较为平缓。
4.（答案略）1.在电路中，当一盏灯泡熄灭时，可能是以下几种原因：第一，灯泡本身损坏或者烧坏了；第二，电路中的某个部分出现了问题，比如说一个电阻或者一个电容损坏了；第三，电路中的导线出现了问题，比如说有一个导线脱落了或者断了；第四，电源本身出现了问题，比如说电池没有电了或者电源线损坏了。
2.在电路中，电器可以串联或者并联使用。
串联的电器需要依次连接在一起，而并联的电器可以各自独立工作，互相之间不会产生影响。
但需要注意的是，如果一个电路中有多个并联的电器，当其中一个电器出现问题时，可能会影响整个电路的工作。
3.在电路中，正负极的连接非常重要。
如果正负极连接错误，电路可能无法工作，或者会产生危险。
因此，在连接电路时一定要仔细检查正负极的连接是否正确。
4.一个完整的电路由电源、用电器、导线和开关组成。
在电路中，电源提供电能，用电器将电能转化为其他形式的能量，导线将电能传输到用电器中，开关则控制电路的开关状态。
初中物理中考串并联电路习题总结(完整资料).doc
此文档下载后即可编辑串联和并联练习题一电路练习一：根据电路图连接实物图（3）电路练习二：根据实物图连接电路图（1）（4）（2）电路练习三：识别电路一．识别串联、并联和混联1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________ (7)________(8)____________(9)________ (10)_________ (11)________ (12)________(13)_________ (14)________(15)________(16)____________(17)____________ (18)____________(19)____________ (20)____________ (21)____________2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L 1和L 2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。
如果同时闭合开关S 1和S 3则会出现___________。
（2）如图所示电路中，当只闭合开关S 1时，____________亮；当只闭合开关S 2时，灯________亮；当开关S 1、S 2都闭合时，灯___________亮，此时是______电路；当开关S 1、S 2都断开时，灯___________亮，此时是______联电路。
（3）如图所示电路中，当只闭合开关S 3时，灯________发光；当开关S 1、S 2 、S 3都闭合时，灯___________发光，它们是______联的。
若想让L 1和L 3发光，L 2不发光则应闭合开关_________，断开开关________。
二 识别并联和短路 (回答开关都闭合时,哪盏灯亮)（1）____________ （2）____________ （3）____________（4）____________ （5）____________ （6）____________（7）____________ （8）____________ （9）____________（10）____________ （11）____________ （12）____________ 二【模拟试题】一.填空题1.规定______定向移动的方向为电流的方向，形成持续电流的条件是___和2. 干电池和锌筒是它的______极，碳棒是它的______极。
初中物理：串、并联电路练习题
1如图所示，只断开开关S3时，灯泡L1、L2是______联的，只闭合开关S3时，灯泡L1、L2是______联的．2.如图所示，甲图中三个灯泡______联，乙图中三个灯泡______联，丙图中三个灯泡______联．(填“串”或“并”)3.电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
4.如图所示，若只需灯L1发光，则用导线连接______接线柱；若连接B、C接线柱，则灯L1、L2______联；若使灯L1、L2并联，则应将接线柱A与B连接，接线柱C与______连接．5.学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接？”“当然是并联”小玲回答说。
哪些现象能说明它们是并联的？举一例）；6.在如图所示的电路中，只闭合S2时，L1与L2_________联，闭合S1 S3，断开S2时，L1与L2________联，同时闭合S1、S2、S3，将会发生_____现象。
7.电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。
8.串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。
9.路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
10.在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
L3；L1、L2、L3 、串联；L1、L3、L2、并联1. 如图所示的电路，要使两个小灯泡L 1，L 2串联，应( )A ．断开开关S 1，S 2，闭合开关S 3B ．断开开关S 1，S 3，闭合开关S 2C ．断开开关S 1，闭合开关S 2，S 3D ．断开开关S 2，闭合开关S 1，S 32．电路发生短路故障的原因是（ ）A 、开关未闭合B 、导线内部断裂C 、电源损坏D 、电源两极直接被导线连通3. 在如图所示的四个电路图中，三盏灯属于并联的电路图是()4.如图是电冰箱的简化电路图．图中M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯．下列判断正确的是( )A ．S 1闭合、S 2断开时，照明灯与电动机并联B ．S 1、S 2都闭合时，照明灯与电动机串联C ．关上冰箱门时，S 1自动断开，使得照明灯熄灭D ．冰箱内温度降低到设定温度时，S 1自动断开，电动机停止工作5.物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘落到供电设备上而使供电系统瘫痪。
初中物理电路串联并联并联题
初中物理电路串联并联并联题1、填空题1、用灯泡、导线、开关和钨丝组成串联电路如下图所示，闭合开关，小灯泡发光.再用酒精灯对钨丝进行加热，会发现灯泡亮度变 (填亮/暗)， 由此你可以得出的结论是 .2、串联电路中，如果其中有 一只灯泡坏了，其他灯泡(填“能”或“不能”)发光； 并联电路中，如果其中有一只灯泡坏了，其他灯泡(填“能”或“不能”)发光；家庭用电中的电灯的连接方式是，用电器和开关之间的连接方式是 。
4、请你帮助小黄同学完成填空：如图9所示电路，要使灯L1与灯L2串联，则应该闭合开关 ； 如果要使灯L1与灯L2并联，则应该闭合开关 ；倘若将三只开关都闭合， 电路发生 。
5、 (20﹡﹡·绥化)街边的路灯总是同时亮， 同时灭，它们是 并联的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意 一个灯泡断开，另 一个灯泡仍然发光，则应急灯的两个灯泡是 并联的(均选填串联或并联).6、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中3、 如图8所示是一个既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，若只闭合开关S ₁， 电吹风吹出的是风； 若将开关S ₁、 S ₂都闭合， 电吹风吹出的是 风。
(选填“热”或“冷”)的▲.位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为▲ .7、为了增加节日的气氛，商店门前的节日彩灯中每一串有35只，接入家庭电路中使用，这35只彩灯应该是 (串/并)联的，所以每只灯泡两端的电压应为伏。
8、如图所示的电路中，开关S闭合后：要使小灯泡L₁L₂串联，必须闭合开关；若要使L₁L₂并联，必须闭合开关；若闭合开关时，则将造成电路短路。
9、如图20所示电路，要使灯泡L₁和L₂组成串联电路，应该闭合开关，断开开关；要使灯泡L₁和L₂组成并联电路应该闭合开关，断开开关。
初中物理串联电路与并联电路练习题及详细解析
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。
【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。
【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。
举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。
