剪力墙结构钢筋绑扎技术交底
剪力墙结构钢筋绑扎技术交底剪力墙结构钢筋绑扎技术交底1技术交底范围2设计情况（钢筋机械连接、各种焊接范围的规定等）3施工工艺流程3.1材料及主要机具3.1.1材质要求（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有出厂合格证。
（2）绑扎铁丝：20～22号铁丝（火烧丝）。
（3）垫块和塑料卡：用水泥砂浆预制成50毫米见方厚度等于保护层的垫块或用塑料卡。
（4）双层钢筋楼板（现浇）应加马凳（根据楼板厚度及保护层等设计情况考虑）。
3.1.2主要机具钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝用铡刀、钢卷尺、粉笔或石笔、保护层垫块和塑料卡、必要的运输工具和吊装机具、焊机、焊剂等。
3.2作业准备（1）作业层混凝土强度已满足施工荷载要求，且已与混凝土班组办理完交接手续；模板安装完办理预检，并清理净模内木屑及杂物。
（2）墙、柱根部基层结合面已凿毛、清理完成；检查下层预留钢筋的位置、数量、长度，如不符合要求时，及时通知项目技术人员进行处理。
绑扎前先整理调整下层伸出的钢筋，并将浮锈、水泥砂浆等污垢清除干净；在首次柱定位插筋或当柱截面（配筋）有改变时，必须重新检查钢筋直径、位置、间距等是否正确无误。
（3）做好抄平放线工作注明水平标高，弹柱外皮尺寸线。
（4）钢筋绑扎前，成型钢筋应根据“钢筋配料单”、料牌标识检查实物在形状、规格、尺寸、数量上是否与料单一致，检查有无锈蚀现象，如有问题及时通知技术人员进行处理，不得私自增减钢筋数量。
（5）按要求搭好脚手架（绑扎架）。
3.3工艺流程先进行墙柱（暗柱、端柱）钢筋的绑扎，然后进行剪力墙身钢筋的绑扎，再进行梁筋的绑扎，最后进行板筋和楼梯钢筋的绑扎。
3.3.1墙柱钢筋绑扎工艺流程清理根部、调整柱纵向钢筋→套柱箍筋→竖向钢筋接长→画箍筋间距线→绑箍筋、拉结筋→钢筋定位控制→钢筋保护层控制3.3.2剪力墙身钢筋绑扎工艺流程清理根部、调整墙身竖向分布筋→绑扎墙体竖向钢筋→绑扎墙体水平钢筋→绑扎拉钩→钢筋定位控制→钢筋保护层控制3.3.3梁钢筋绑扎工艺流程（1）模内绑扎工艺流程：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎（2）模外绑扎（先在梁模板上口绑扎成型后再入模内）工艺流程：画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎在梁筋绑扎过程中随时根据实际情况进行钢筋定位控制和钢筋保护层控制。
地下车库剪力墙钢筋绑扎技术交底附节点图
1.材料要求：钢筋：进场的钢筋必须有合格证和材质单，并按规定作力学性能复试。
当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋表面清洁应无老锈及油污。
成型钢筋必须符合设计图纸要求：规格、尺寸、数量、形状等。
铁丝：采用20-22号火烧丝或镀锌铁丝（铅丝），铁丝的切断长度不应过短或过长，满足使用要求即可。
垫块：水泥砂浆垫块要求50mmX50mmX40mm、50mmX50mmX25mm、50mmX50mmX20mm，基础外墙保护层外侧40mm内侧20mm，内墙保护层15mm，梁25 mm，暗柱20 mm。
为了保证墙体钢筋网片的正确位置，要制作梯子支撑筋。
2.主要机具钢筋钩子、小撬杠、钢筋板子、钢丝刷子、粉笔、尺子、油漆、脚手架、安全带等。
3.作业条件绑扎前必须先了解施工现场的条件，将钢筋堆放场地进行清理、平整。
准备好垫木，按钢筋绑扎顺序分类堆放，按部位、规格、种类标识清楚，并对锈蚀钢筋除锈。
已弹好框架柱、墙身洞口位置线、控制线等。
操作面清扫干净。
按绑扎顺序分类堆放钢筋，如有腐锈须作除锈处理。
核对钢筋的型号、级别、形状、尺寸、数量等是否与设计图纸和钢筋配料单相同，如有问题及时解决。
钢筋预留的搭接长度应满足要求。
钢筋上浮浆已清理干净。
保护层足够且满足墙厚要求。
墙体接茬处剔凿干净，露出石子，并用清水冲洗。
对于个别墙体插筋保护层偏大或偏小不到位的，要进行适当调整，必要时进行1：6拿弯处理，但必须经工长同意，不得私自处理。
按设计和规范要求，列出本工程钢筋锚固长度、接头长度、接头百分比、错开长度及保护层厚度一览表及各种墙柱的钢筋定距框一览表。
4.操作工艺：框架柱钢筋绑扎工艺流程：弹柱外皮线、模板外控制线→修整底板伸出的柱预留筋→将柱子箍筋放在预留钢筋上→在柱顶绑定位框→在柱子竖向钢筋上标识箍筋间距→按标识的间距将箍筋从上到下与柱子竖向钢筋绑扎套柱箍筋：按图纸要求间距，计算好每跟柱子箍筋数量（注意抗震加密和绑扎接头加密），先按墙外皮线调整钢筋位置，根据保护层厚度，偏差较大的钢筋按1：6校正甩槎立筋，再将箍筋套在下层伸出的搭接筋上，然后采用直螺纹套筒连接柱子主筋，专业工长对钢筋接头进行自检，并将检查过的合格接头用红漆标识，待土建监理工程师抽检合格后在进行柱子箍筋的绑扎。

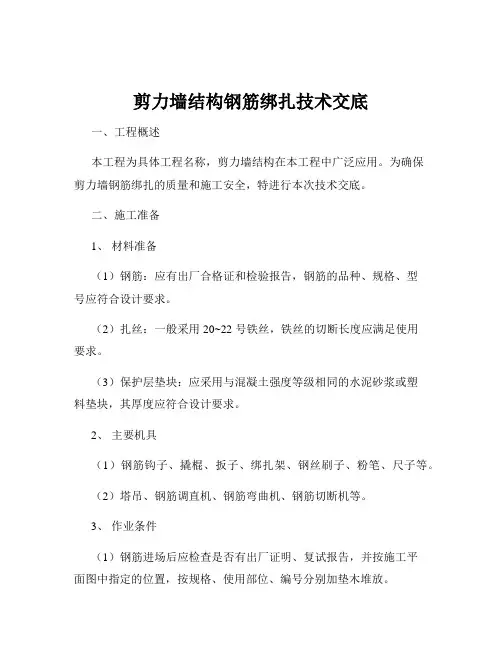

剪力墙结构钢筋绑扎技术交底
剪力墙结构钢筋绑扎技术交底一、工程概述本工程为具体工程名称，剪力墙结构在本工程中广泛应用。
为确保剪力墙钢筋绑扎的质量和施工安全，特进行本次技术交底。
二、施工准备1、材料准备（1）钢筋：应有出厂合格证和检验报告，钢筋的品种、规格、型号应符合设计要求。
（2）扎丝：一般采用 20~22 号铁丝，铁丝的切断长度应满足使用要求。
（3）保护层垫块：应采用与混凝土强度等级相同的水泥砂浆或塑料垫块，其厚度应符合设计要求。
2、主要机具（1）钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。
（2）塔吊、钢筋调直机、钢筋弯曲机、钢筋切断机等。
3、作业条件（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
（2）熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（3）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
（4）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。
（5）根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。
三、施工工艺1、工艺流程弹墙体线→ 剔凿墙体混凝土浮浆→ 修理预留搭接筋→ 绑纵向钢筋→ 绑横向钢筋→ 绑拉筋或支撑筋2、弹墙体线根据施工图纸，在已浇筑好的混凝土楼面上放出墙身线及门窗洞口位置线，经复核无误后用墨线弹出。
3、剔凿墙体混凝土浮浆在绑扎钢筋前，将墙根部混凝土浮浆剔除，并清理干净。
4、修理预留搭接筋对预留的搭接钢筋进行整理、调直，如有锈蚀应进行除锈处理。
5、绑纵向钢筋（1）将纵向钢筋按设计要求的间距摆放在墙体内，两端应保证有足够的锚固长度。
（2）在纵向钢筋上画出水平钢筋的间距，然后按间距绑扎水平钢筋。
6、绑横向钢筋（1）横向钢筋应与纵向钢筋垂直绑扎，间距应符合设计要求。
剪力墙钢筋绑扎技术交底
剪力墙钢筋绑扎技术交底一、前言剪力墙是一种常见的建筑结构，用于承受建筑物的水平荷载，其中钢筋的绑扎技术至关重要。
本文将介绍剪力墙钢筋绑扎技术的具体方法。
二、材料与工具1. 材料•HRB400钢筋：直径为12mm，15mm等。
•焊接网片：尺寸为2m x 1m，厚度为5mm。
2. 工具•剪切机：用于将钢筋切割为所需长度。
•绑扎钳：用于绑扎钢筋。
•钢尺：用于测量钢筋长度和间距。
•手套：保护工人的手部。
三、钢筋绑扎步骤1. 钢筋加工采用剪切机切割钢筋，要将切口打磨光滑。
钢筋长度应按照设计要求进行加工，注意钢筋长度的控制。
2. 钢筋的分布首先根据实际要求，在墙体内部根据要求预留好钢筋分布的位置，然后在墙体基础中钉好分布骨架，将横、竖两个方向的钢筋交织在一起，并用绑扎钳将其紧密绑扎。
3. 布置焊接网片将焊接网片放置在钢筋的交叉点并与横向钢筋紧密相连，用绑扎钳将其连续不断地绑扎在横、竖向钢筋上。
4. 设备安装与调试完成钢筋绑扎操作后，需要对设备进行安装与调试。
调试包括设备功能性测试、安全性测试等方面。
四、安全注意事项•在操作钢筋绑扎时，应正确佩戴手套，保护手部免受切割伤害和钢筋损伤。
•在钢筋加工和绑扎时，应注意周围环境和人员，避免对他人造成安全威胁。
•在操作前检查设备是否完好并进行功能性测试，保证设备的正常工作状态。
同时注意设备安全防护，避免发生意外伤害。
五、维护每次绑扎操作完成后，应尽快疏通绑扎钳内部的余料。
钢筋绑扎结束后，工人应定期对绑扎钳进行维护，清洁并涂上适量的润滑剂，保证绑扎钳的精度和寿命。
六、剪力墙钢筋绑扎技术的实施涉及到多个方面的因素，上述操作步骤和安全注意事项仅供参考。
在具体实践中，还需结合实际建筑要求进行制定和调整。
本文所提出的钢筋绑扎技术流程，对于建筑行业中相关从业人员有一定指导作用，具有一定的参考价值。
剪力墙结构钢筋绑扎技术交底
剪力墙结构钢筋绑扎技术交底一、施工准备1、材料准备（1）钢筋：应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。
（2）铁丝：可采用20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度要满足使用要求。
（3）垫块：用水泥砂浆制成 50mm 见方，厚度同保护层的垫块，用于墙柱钢筋的垫块内要预埋 20~22 号火烧丝。
2、主要机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
3、作业条件（1）按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。
（2）核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
（3）熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。
（4）根据地下室防水施工方案（采用内贴法或外贴施工），底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。
当地下室外墙防水采用内贴法施工时，在绑扎墙体钢筋之前砌完保护墙，做好防水层及保护层。
二、操作工艺1、工艺流程修理预留伸出钢筋→ 绑扎暗柱钢筋→ 绑扎连梁钢筋→ 绑扎墙体竖向钢筋→ 绑扎墙体水平钢筋→ 绑扎拉钩→ 调整钢筋→ 验收2、修理预留伸出钢筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。
若下层墙体伸出钢筋位置偏差较大，应按 1:6 坡度进行调整。
3、绑扎暗柱钢筋（1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。
（2）在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
（3）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
（4）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
地下车库剪力墙钢筋绑扎技术交底(附节点图)
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受较低单位个保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表 C2-1
编号 交底日期 分项工程名称 地下车库剪力墙、框架柱钢筋绑扎
01-06-C2-004
工程名称 施工单位 交底提要 交底内容：
管庄乡新村建设（一期）D 区 2#地下车库
钢筋工程
拉筋与钩住箍筋连接 4.1.4.6 柱子钢筋保护层厚度应符合设计要求，主筋外皮一般为 25mm，箍筋外保护层一般为 15mm，砂 浆垫块应绑扎在柱筋外皮上，注意避开十字交叉处，间距一般为 1000mm，以保证主筋保护层厚度准确。 4.1.4.7 为控制柱子竖向主筋的位置，一般在柱子的中部、上部以及预留筋的上口设置三个定位箍筋 （定位箍筋用高于柱子箍筋一个规格的钢筋焊制，呈“井”型定位箍筋，顶在模板内，比柱断面小 2mm。 4.2 连梁绑扎： 4.2.1 工艺流程： 放连梁上筋→穿箍筋→穿梁下筋→绑扎成型 4.2.2 先穿连梁上铁，再将所需数量的梁箍筋套在上铁上，然后穿连梁下铁，按箍筋间距绑扎牢固。 为保证门窗洞口标高位置正确， 在洞口竖筋上划出标高线， 门窗洞口要按设计和规范要求绑扎连梁钢筋， 锚入墙内长度要符合设计要求，连梁箍筋两端各进入暗柱一个，第一个过梁箍筋距暗柱边 50mm。 4.2.3 连梁箍筋叠合处的弯钩，沿主筋交错绑扎，要求弯钩为 135°角，平直段长度 10d、长短一致。 4.2.4 根据画线位置，将箍筋在受力钢筋上逐个绑扎，箍筋要与主筋垂直，弯勾叠合处要沿连梁主筋 放置上部，其接口左右错开。 4.3 剪力墙钢筋绑扎：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受较低单位个保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
剪力墙钢筋绑扎技术交底
剪力墙钢筋绑扎技术交底一、工程概述在本工程中，剪力墙结构是重要的承重和抗侧力构件。
为了确保剪力墙的结构性能和安全性，正确的钢筋绑扎技术至关重要。
本次技术交底将详细介绍剪力墙钢筋绑扎的工艺流程、技术要点、质量标准以及安全注意事项。
二、施工准备1、材料准备钢筋：应有出厂质量证明书和试验报告单，钢筋的品种、级别、规格应符合设计要求。
钢筋表面应洁净，无损伤、油渍、漆污和铁锈等，应在使用前清理干净。
扎丝：一般采用 20 22 号铁丝，铁丝的切断长度要满足使用要求。
保护层垫块：应采用与混凝土强度等级相同的水泥砂浆垫块或塑料卡，其厚度应符合设计要求。
2、主要机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。
3、作业条件熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎部位的位置上所有杂物应在安装前清理干净。
三、工艺流程1、弹线依据设计图纸，在已浇筑的混凝土楼板上弹出剪力墙的轴线、墙边线、控制线以及门窗洞口位置线。
2、调整预留钢筋检查剪力墙预留钢筋的位置、数量和长度是否符合设计要求。
如有偏差，应按 1:6 的比例进行调整。
3、绑扎竖向钢筋将竖向钢筋按设计要求的间距均匀布置，并用扎丝进行绑扎固定。
注意钢筋的接头位置应符合规范要求，一般在楼层高度的 1/3 或 1/6 处。
4、画水平钢筋间距线在竖向钢筋上，按设计要求的水平钢筋间距画出水平钢筋的位置线。
5、绑扎水平钢筋按照画出的位置线，将水平钢筋逐根绑扎在竖向钢筋上。
绑扎时应注意钢筋的交叉点应全部绑扎牢固，不得有漏绑现象。
6、拉钩设置根据设计要求，在剪力墙内设置拉钩，以增强钢筋骨架的整体性。
拉钩应呈梅花形布置，间距应符合设计要求。
7、钢筋绑扎完成后的检查钢筋绑扎完成后，应进行全面检查。
检查钢筋的规格、数量、间距、绑扎牢固程度等是否符合设计要求和施工规范的规定。
