色环电阻表示法
色环电阻的表示方法
更多
1cq0f5c9a
色环电阻，是在电阻封装上涂上一定颜色的 色环，来代表这个电阻的阻值。具体读法可参考
下图黑，棕，红，橙，黄，绿，蓝，紫，灰，白
0，1，2，3，4，5，6，7，8，9
倒数第二环，表示零的个数。
最后一位，似的某个人，这样她就不会
一、四色环电阻：
第一色环是十位数，第二色环是个位数，
第五色环是误差率。
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
例如：红红黑棕棕
五色环电阻最后一环为误差，前三环数值乘
以第四环的 10 颜色次幂颜色次，其电阻为
220×10^1=2.2K 误差为±1%
三、中间只有一道黑色色环的电阻其阻值为 零。
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
第三色环是应乘颜色次幂颜色次，第四色环
是误差率
例如：棕红红金
其 阻 值 为 12×10^2=1.2K 误 差 为
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
±5%
二、五色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次 幂颜色次，
色环电阻辨别计算法
色环电阻辨别计算法
色环法：对于4环电阻器，第1、2环表示两位有效数字，第三环表示倍乘数，第4环表示允许偏差
对于5环电阻器，第1、2、3环表示三位有效数字，第四环表示倍乘数，第五环表示偏差
例：4色环依次是：“黄、紫、橙、银”，则其阻值是47kΩ，其误差为±10%
5色环依次为“红、黄、黑、橙、金”，则其阻值为240kΩ，误差为±5%
四色环电阻算法：
1、一端有金色或银色的是结尾；
2、最前面两道环是读数（有效数字），第三道环代表读数后有几个零；
3、结尾是金色环代表电阻有5%误差；
4、结尾是银色环代表电阻有10%误差；
5、第1条环表示阻值第一位，第2条环表示阻值第二位，第3条环表示10的倍数，第4条环表示误差；
6、四色环中，表示阻值的距离近，表示误差的色环单独离的远一些；五色环电阻算法：
1、第1条色环表示阻值第一位，第2条色环表示阻值第二位，第3条色环表示阻值第三位，第4条色环表示阻值末尾有几个0，第5条色环表示误差（常见棕色 1%）；
2、远离相对集中4道色环的那道环表示误差，偏差环较宽；
3、五色环中，前4个色环表示阻值距离近，第5个色环表示误差离的远一些；。

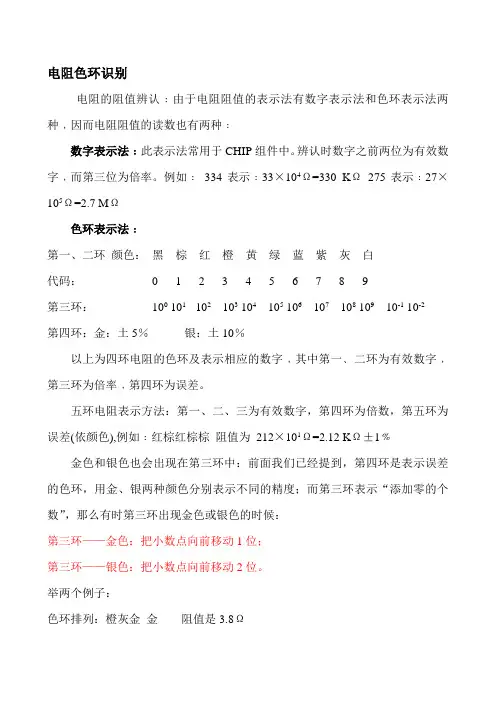

电阻色环识别
电阻色环识别电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和色环表示法两种﹐因而电阻阻值的读数也有两种﹕数字表示法﹕此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字﹐而第三位为倍率。
例如﹕334表示﹕33×104Ω=330 KΩ275表示﹕27×105Ω=2.7 MΩ色环表示法﹕第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102103 104105 106107108 10910-1 10-2第四环：金：土5％银：土10％以上为四环电阻的色环及表示相应的数字﹐其中第一﹑二环为有效数字﹐第三环为倍率﹐第四环为误差。
五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如﹕红棕红棕棕阻值为212×101Ω=2.12 KΩ±1﹪金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环，用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么有时第三环出现金色或银色的时候：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。
举两个例子：色环排列：橙灰金金阻值是3.8Ω色环排列：绿黄银金阻值是：0.54Ω电阻数字表示法与色环表示法的相互运算﹕7.6 KΩ±5﹪用色环表示为﹕紫蓝红金。
7.61 KΩ±1﹪用色环表示为﹕紫蓝棕棕棕。
820 KΩ用四环及五环表示(四环误差为金﹐五环误差为棕) 四环﹕灰红黄金﹔五环﹕灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。
那么，怎样正确识别第一环呢？现介绍如下：1、偏差环距其它环较远；2、偏差环较宽；3、第一环距端部较近；4、有效数字环无金、银色；（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。
色环电阻色环电阻的识别方法___有用
四色环表示法规则如下表：颜色无银金黑棕红橙黄绿蓝紫灰白第一位有效值0 1 2 3 4 5 6 7 8 9第二位有效值0 1 2 3 4 5 6 7 8 9第三位10-210-1100101102103104105106107108109倍乘第四位误差/% ±20 ±10 ±5四色环电阻的阻值快速识别步骤：请看下面例子：红紫棕金2 7 1个0 5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。
由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。
上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。
金色代表误差±5％，银色代表误差±10％。
对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。
在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。
如：红红黑金2 2 0个0 ±5％阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。
举两个例子：1、色环排列：橙灰金金阻值是3.9Ω2、色环排列：绿黄银金阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在电阻的系列产品中实际上是没有的。

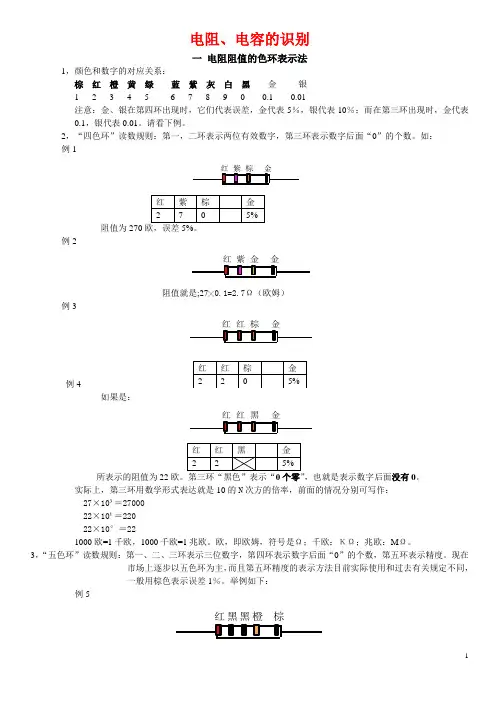

电阻、电容的识别
电阻、电容的识别一 电阻阻值的色环表示法1，颜色和数字的对应关系：棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银1 2 3 4 5 6 7 8 9 0 0.1 0.01注意：金、银在第四环出现时，它们代表误差，金代表5％，银代表10％；而在第三环出现时，金代表0.1，银代表0.01。
请看下例。
2，“四色环”读数规则：第一，二环表示两位有效数字，第三环表示数字后面“0”的个数。
如： 例1阻值为270欧，误差5%。
例2阻值就是;27╳0.1=2.7Ω（欧姆）例3例4如果是：所表示的阻值为22欧。
第三环“黑色”表示“0个零”，也就是表示数字后面没有0。
实际上，第三环用数学形式表达就是10的N 次方的倍率，前面的情况分别可写作：27×10³＝27000 22×10¹＝22022×10°＝221000欧=1千欧，1000千欧=1兆欧。
欧，即欧姆，符号是Ω；千欧：ΚΩ；兆欧：M Ω。
3，“五色环”读数规则：第一、二、三环表示三位数字，第四环表示数字后面“0”的个数，第五环表示精度。
现在市场上逐步以五色环为主，而且第五环精度的表示方法目前实际使用和过去有关规定不同，一般用棕色表示误差1％。
举例如下：例5这个电阻的阻值：200000欧姆＝200K 误差1％例6绿＝5，棕＝1，黑＝0，银＝0.01，于是阻值＝510×0.01＝5.1Ω二电容器容量的表示方法电容器容量的基本单位是“法拉”（F），法拉的1/1000000（百万分之一）是微法（μF），微法的1/1000000是pF。
它们之间的进位是百万分之一（或称10的6次方分之一）。
我们常用的电容有：1、电介电容：多数在1μF以上，直接用数字表示。
如：4.7μF、100μF、220μF等等。
这种电容的两极有正负之分，长脚是正极。
2、瓷片电容：多数在1μF以下，直接用数字表示。
如：10、22、0.047、0.1等等，这里要注意的是单位。
色环法识别电阻的方法
色环法识别电阻的方法色环法是一种常见的电阻识别方法，也是电子工程师和电子爱好者必备的技能之一。
它通过观察电阻上色环的颜色和位置来确定电阻的阻值。
本文将详细介绍色环法识别电阻的方法。
一、电阻的色环编码规则电阻的色环编码规则是由国际电工委员会（IEC）制定的。
每个电阻都有四个色环，前两个色环表示电阻的阻值，第三个色环表示电阻的精度，第四个色环表示电阻的温度系数。
第一、第二个色环表示电阻的阻值，它们的顺序由左至右分别为数字、数字、幂次。
其中，前两个色环表示的数字是阻值的前两位数，第三个色环表示的数字是幂次，即10的幂次。
例如，红色、紫色、橙色的色环表示的电阻阻值为27×10Ω，即27000Ω。
第三个色环表示电阻的精度，它的位置在前两个色环的右侧。
通常，金属膜电阻的精度为±1%、±5%、±10%等。
电阻的精度越高，电阻的价格也越贵。
第四个色环表示电阻的温度系数，它的位置在前三个色环的右侧。
电阻的温度系数是指电阻随温度变化而变化的程度。
通常，金属膜电阻的温度系数为±100ppm/℃、±200ppm/℃等。
温度系数越小，电阻的温度稳定性越好。
二、色环编码表为了方便识别电阻的阻值，以下是常见的色环编码表：颜色t数字t幂次t阻值（Ω）黑色t0t0t0棕色t1t1t10红色t2t2t100橙色t3t3t1,000黄色t4t4t10,000绿色t5t5t100,000蓝色t6t6t1,000,000紫色t7t7t10,000,000灰色t8t8t100,000,000白色t9t9t1,000,000,000金色t-t-t±5%银色t-t-t±10%无色t-t-t±20%三、识别电阻的方法1. 确定阻值首先，确定电阻的前两个色环的颜色。
然后，在色环编码表中查找这两个颜色对应的数字和幂次。
将这两个数字组合在一起，再乘以10的幂次次方，即可得到电阻的阻值。
色环电阻的判别
色环电阻的判别一．四色环电阻的判别：黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9 倒数第二环，表示零的个数，最后一位，表示误差。
这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，误差两类表示：（1）、倒数的第一色环（最后），金五银十表误差：金5％，银10％,例如：例如一个电阻：红，紫，棕，金。
第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表1:表示阻值的倍乘数.在27后面加一个0）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%通常不算。
（2）、倒数第二色环：通常第四色环（最后的色环）的金、银色偏差不算。
但有一种情况是特殊：通常用四环。
倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环偏差可以无色（20%）。
.例如：紫、红、金、金。
第一色环紫为7，第二色环为红2，倒数的第二色环为金，最后的色环为金可以不算，所以电阻：72×0.1=7.2Ω。
例如：蓝，灰，银，金，表示：68×0.01=0.68欧姆，最后金色偏差不算。
五色环电阻的判别：第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示偏差范围。
金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，绿色的误差为0.5%例如：红，红，黑，黑，棕。
第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表0不用加0上去）、第五环为棕色（代表±1%），则其阻值为220Ω×1%=220Ω，误差范围为±1%。
六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
二．怎样识别色环电阻的第一环。
电阻色标
橙3 3 1000
黄4 4 10000
绿5 5 100000 +/- 0.5%
兰6 6 1000000 +/- 0.2%
紫7 7 10000000 +/- 0.1%
灰8 8 100000000
白9 9 1000000000 +5~-20%
金+/-5%
银+/-10%
无色环+/-20%
2》电容器的色标法
电容器的色标法与电阻相似。对于圆片或矩形片状等电容，非引线端部的一环为第一色环，以后以此为第二，第三色环—·黑、棕、红、橙、黄、绿、蓝、紫、灰、白分别表示0—9的10个数字，通常，第一，第二环为电容器的有效数值，第三环为倍乘数，第四环为容许误差第五环为电压等级色环电容器有4环和5环形式，它钉3往往代表电容器特性或工作电压。其工作电压按小大以此为黑、棕、红、橙、黄、绿、蓝、紫、灰、白，两两之间相差5—10伏。
有效数表示:棕1、红2、橙3、黄4、绿5、蓝6、紫7、
灰8、白9、黑0。
乘数表示（10的几次幂）:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0、金-1、银-2。
误差数表示(%):棕+-1、红+-2、绿+-0.5、蓝+-0.2、
紫+-0.1、金+-5、银+-10、无色+-20。
为方便记忆,可记为:棕红橙、黄绿蓝、紫灰白黑
3、调整零欧姆
4、用测试棒接触电阻引线
5、从万用表正上方读出读数
（二）、用色标法读取
固定电阻器中，由于在电子电路中使用的小型电阻器上没有地方用数字表示电阻值和电阻值容许误差的空间，在电阻器外侧的绝缘体上涂有称为色标的色带，用色标来表示电阻值等参数。为了读取用色标表示的电阻值，必须牢牢记住下表所示的色标和数字间的规则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。
色环电阻分四环和五环，通常用四环。
但由于色环电阻比较大，不适合现代高度集成的性能要求。
如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。
（2）五色环电阻
五色环电阻就是指用五色色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。
例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。
（3）六色环电阻
六色环电阻就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
