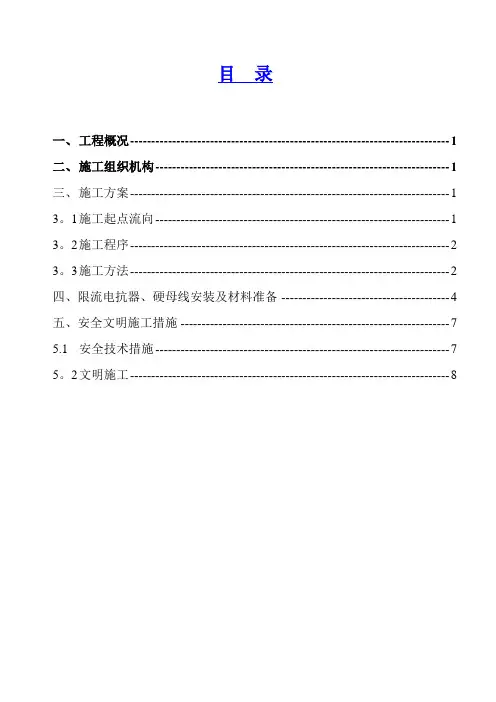

10kV配电装置施工技术措施
目录一、工程概况---------------------------------------------------------------------------- 1二、施工组织机构---------------------------------------------------------------------- 1三、施工方案---------------------------------------------------------------------------- 1 3。
1 施工起点流向---------------------------------------------------------------------- 1 3。
2 施工程序---------------------------------------------------------------------------- 2 3。
3 施工方法---------------------------------------------------------------------------- 2四、限流电抗器、硬母线安装及材料准备 ---------------------------------------- 4五、安全文明施工措施 ---------------------------------------------------------------- 75.1 安全技术措施---------------------------------------------------------------------- 7 5。
2 文明施工---------------------------------------------------------------------------- 8一、工程概况220kV华圃变电站10kV配电装置为单母线分段接线，设备采用XGM2B型高压开关柜及XKK-10-4000—10型限流电抗器。
高低压配电安装工程电气专项施工方案
高低压配电安装工程电气专项施工方案编制：审核：批准：编制日期：2019年9月2日目录第一章工程概况第二章施工总体部署第三章施工准备第四章施工工艺及主要施工流程第五章主要施工方案第六章安全生产管理与控制第七章文明施工和环境保护第一章工程概况本工程为10KV高、低压供配电专项安装工程。
并柜安装高压开关柜2台KYN28-12、AA201（AA101），低压柜10台套，安装油浸变压器S11-M-800/10两台，从现有水处理变电所10KV 高压室一、二段母线各并接KYN-28高压开关柜共两台，安装敷设从水处理变电所高压柜到现场变压器室两回路高压电缆YJV22-3*70㎜²-8.7/10总长约303米，以及低压柜到各负荷点的低压动力电缆约5350米和相关所有控制电缆并调整试验直至试运行合格。
第二章施工总体部署第一节施工组织机构设置制定各项管理工作程序，确保各项管理工作有条不紊。
各项管理工作程序的执行应该落实责任部门和责任人员，明确执行过程和执行结果的纪录。
建立施工进度计划管理程序、分项工程质量管理程序、不合格品（项）控制程序、工程材料管理程序、工程设备管理程序、甲供设备管理程序、甲控乙供设备管理程序、半成品、成品保护程序、工程交（竣）工资料管理程序等各项管理次序。
根据本工程的特点,将整个工程划分为五个阶段:基础土建及接地线施工→高低压配电柜就位安装→电源线路电缆敷设→设备耐压调试→验收通电试车。
按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。
第二节施工阶段总体部署针对本工程的特点，计划将安装工程的施工划分为以下阶段：一、配合土建预留预埋阶段：接地极采用L50*5*2500镀锌角钢，垂直打入地面以下800mm处,接地极间隔为5M、接地引出线超过地面20mm，接地引出点不少于2点。
接地网采用L50*5镀锌扁钢环接地极焊牢，双面施焊，要求焊接面不低于12mm。
要求接地电阻小于4欧姆。
0.4kV低压开关柜安装作业指导书
0.4kV 低压开关柜安装作业指导书1 适用范围 1. 1 电压等级 0.4kV 。
1.2 电气类别低压开关柜的安装。
2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图4 安全风险辨析与预控4.1 0.4kV低压开关柜安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与 0.4kV 低压开关柜安装作业相关联的《电网建设安全施工作业票》（编码： KGGAZ-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1 作业任务安全基准风险指南5 作业准备5. 1 作业前施工条件表 5.1 作业前施工条件5. 2 人员、主要工器具及仪器仪表配置表 5.2 人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4 作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5 施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行 100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于 50%；公司对单位工程组织检查，抽检比例不宜低于 20%。
110kV变电站电气设备安装及调试施工方案_2
1XXXX工程电气设备安装及调试项目审核:校核:编制:XXX工程有限公司二〇一七年七月二十七日目录第一章工程概况 (1)1.1 工程名称 (1)1.2 工程内容 (1)第二章施工准备 (2)2.1 临时设施 (2)2.2 劳动力安排: (2)2.3 技术准备 (2)2.4主要施工器具 (2)2.5 施工顺序 (3)第三章所有电气设备安装的具体措施 (4)3.1 110kV主变器安装方案 (5)3.2 110kV GIS配电装置安装 (11)3.2.1施工工序和施工方法 (11)3.2.2施工准备 (11)3.2.3基础检查 (12)3.2.4GIS设备临时就位 (12)3.2.5主母线安装 (13)3.2.6分支母线连接 (14)3.2.7电压互感器连接 (15)3.2.8施工用具 (15)3.2.9注意事项 (15)3.3开关柜安装（35kV开关柜, 400V电压配电柜, 继保通信装置, 监控装置等） (16)3.3.1施工准备 (16)3.3.2安装 (16)3.3.3安全注意事项 (19)3.4 SVG系统安装 (19)3.4.1适用范围 (20)3.4.2施工准备 (20)3.4.3成品保护 (20)3.4.4工艺流程 (21)3.4.5施工用具 (23)3.4.6注意事项 (23)3.5 隔离开关安装方案 (24)3.5.1施工准备 (24)3.5.2成品保护 (24)3.5.3开箱检验 (24)3.5.4隔离开关安装与调整 (25)3.5.5使用工具 (26)3.5.6安全注意事项 (26)3.6 站用变压器, 接地变压器安装 (27)3.6.1准备工作 (27)3.6.2安装 (27)3.6.3安全注意事项 (28)3.7 全站电缆 (28)3.8 设备调试 (29)第四章工期目标和施工进度控制 (31)4.1工期目标 (31)第五章安全、质量措施 (32)5.1 安全措施 (32)5.2 质量措施 (33)5.3 质量程序及检验项目 (34)第六章安全目标安全保证体系 (36)6.1 安全管理目标 (36)6.2 安全管理组织机构及主要职责 (36)6.3安全管理制度和办法 (36)6.4重点专业的安全控制措施 (38)第七章环境保护及文明施工 (38)7.1 环境保护 (39)7.2 加强施工管理严格保护环境 (39)7.3文明施工的目标及实施方案 (39)7.4文明施工考核管理办法 (40)1.1 工程名称XXXX工程电气设备安装及调试项目。
10kV开关柜安装作业指导书
110kV长天天然气项目专项施工方案（10kV开关柜安装调整）准:核:制:陕西榆林鎔奥电力工程有限公司二0—三年九月、总则、适应范围三、作业前的准备四、施工工艺及技术要求五、质量标准及检验要求六、安全措施和文明施工七、作业工艺流程图八、工器具配备表九、施工质量记录十、参考文件、总则1.1为了使变电站达到精品工程标准，明确施工方法和质量标准，确保施工安全,特制定本施工方案。
1.210kV 开关柜是变电站重要的一次设备，施工中除遵守本施工方案外，还应遵守国家现行有关标准，规格及设计图纸的规定。
二、适应范围本施工方案适用于110kV长天天然气项目10kV电气开关柜的安装。
三、作业前的准备3.1 技术交底3.1.1电气设备安装调整前，对参与施工的全体作业人员应进行技术交底并做好技术交底记录，参加交底人员应由本人签字。
3.1.2作业人员必须掌握主要技术数据，安装时严格遵守。
3.2设备到货检验及保管3.2.1电气设备运到现场后，检查所有的部件、附件、备件应齐全，无损伤变形及锈蚀，瓷件应无裂纹及破损。
3.2.2电气设备运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。
设备及瓷件应安置稳妥，不得倾倒损坏，金属部件应有防锈措施。
3.3 工器具准备进入施工现场具体勘察，按照施工现场的部署及以往的经验列出工具清册，按工器具配备表中所列工器具进行充分的配备。
5.1.1柜面、柜门无变形。
5.1.2柜面、柜门油漆应完好。
5.1.3 10kV 开关柜的接地应良好。
5.1.4手车抽取应灵活。
5.1.5开关应分合到位。
5.1.6母线接触应良好。
5.2 在验收时应提交下列资料和文件: 5.2.1设计变更的证明文件。
四、施工工艺及技术要求4.1 10kV 开关柜4.1.1设备运到现场后，应进行外观检查。
柜面等应无严重损伤和裂纹；柜 门应无变形，附件应齐全。
运输或吊装过程中柜面、柜门不应遭受损伤和变形。
各连接处的金属接触表面应除去氧化膜及油漆，并涂一层电力复合脂。
110kV变电站电气安装工程施工组织设计方案
电气安装工程施工方案目录一、工程概况 (1)二、施工现场组织措施 (2)三、施工方案 (3)四、工期及施工进度计划 (6)五、质量目标、质量保证体系及技术措施 (7)六、安全目标、安全保证体系、技术措施及文明施工管理措施 (9)七、安装技术要求 (37)八、计划、统计和信息管理 (51)九、施工场地治安保卫管理计划 (54)附图一：施工现场组织机构图附图二：质量管理组织机构图附图三：安全管理组织机构图附表一：工程主要施工机械和试验设备表附表二：施工人员计划表附表三：主要设备安装及材料供应计划附表四工程施工常见危险点及技术措施一、工程概况1、工程简述（1）本工程建设单位为********，设计单位：****，监理单位*****；工程地点在******；本期工程扩建#2主变及相应配套设备。
（2）电气安装专业施工范围：室外高压设备安装：导线安装；主变压器安装1台；变压器中性点成套设备安装；避雷器安装；电压互感器安装；隔离开关安装；HGIS安装；电容器电抗器安装；室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；消弧柜、控制柜安装；一次电缆敷设。
低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。
控制室设备安装：整流装置安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。
接地装置安装：接地装置安装；站内防火部分：消防设施系统安装；以上安装设备应做的所有试验。
2、工程总体施工特点（1）本工程改造涉及面广，系统性强，既有土建工程也有电气工程。
而这些工程相互联系构成一个系统，本工程属于边运行边改造，施工期间着实按转供电方案实施；施工方法和流程既要考虑工程质量、进度、安全，又要结合本站现状及电网运行要求，过程比较复杂，施工管理难度大，在施工生产中应做到科学规划，统筹安排，合理搭接。
在进度上直接影响工期工程量较大、工期较长的关键工序要给予保证，须作为主导工序来计划安排，又要认识到只有辅助工程能适时配套才能保证整个系统的调试及试运行。
10KV配电室电气安装现场施工方法
，应顺直，且应采用专用接头固定。
4.1.3管路连接
，应采用专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。
，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，且应符合下列规定：
直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。弯曲连接时，弯曲管两端管口分别插入套管接头凹槽处，用紧定螺钉定位后，进行旋紧至螺帽脱落。
3
3.1
3.1.1质量目标
按照建设单位质量要求，质量目标为合格，建立健全质量保证体系、制定质量保证措施，确保达到质量目标。
3.1.2工期目标
计划开工时间：2016年1月28日
计划竣工时间：2013年3月20日
工程总工期为：52天
3.
3.2.1本专业工程主要项目
照明系统、配电系统、防雷接地保护系统、以及与专业分包的协调配合。
安装在重要场所的大型灯具的玻璃罩，应有防止其破碎后向下溅落的措施（除设计要求外），一般可用尼龙丝编制的保护网，网孔的规格应根据实际情况决定。
事故照明的线路和白炽灯泡容量在100W以上的密闭安装时，均应使用BV-105型的耐温线。除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者应采用磁质灯头。
，管路与墙体或混凝土表面净距不应小于15mm。
，管路固定点应牢固，且应符合下列规定：
敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。直线敷设时，固定点间距不大于1000mm。敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm固定点间距不大于1000mm，连接点外侧一端200mm处，增设固定点。敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不大于1000mm。
开关柜更换改造施工方案
经临时隔离（4203）手车、新母联（420）开关 给新安装后的35KV母线冲电运行。 母联410开关热备用状态、母联420开关运行状 态。
施工步骤： 1、将母联410开关由运行转检修状态。将临时隔 离（4203）手车线路侧转为检修状态 2、母联410开关电源侧至新柜母联（420）开关电 源侧间敷设(ZR-YJV 26/35KV 1*300mm2)*2，制 作电缆头、耐压试验合格后，定相正确连接。 3、将临时隔离（4203）手车线路由检修转为运行 状态。 4、将母联410开关由检修转为热备用。 5、合上新母联（420）开关，对安装后的新35KV －II段母线充电。（母线冲电运行期间，必须检 查确认新进线401开关及新配出线406开关、408 开关、416开关、418开关在检修状态）
施工步骤： 1、将2#主变由运行转为检修，全部负荷由1#主变 带。 2、将2#主变35KV侧架空导线与套管线夹拆开， 并将拆除的导线固定。 3、将临时进线（402）开关电源侧电缆逐相连接 至2#主变35KV侧架空导线上，将二次电缆由原 402开关端子排倒至临时进线（402）开关端子 排上，由太原供电局根据2#主变新定值进行试验。 4、试验合格后、将2#主变由检修转为运行状态， 操作顺序，拆除主变三侧开关安全设施，合上
施工后的运行方式： 1#主变由131开关、401开关、601开关带全站I段 系统负荷运行。 2#主变经602开关带6KV－II段负荷。 2#主变经临时进线（402）开关带后风坪岭西406、 屯矿408、镇矿418、东曲416负荷。 母联410开关在热备用状态，420开关运行状态。
施工步骤： 1、停东曲416开关，将东曲架空出线与套管连接 处设备线夹拆开，将敷设东曲电缆与架空出线连 接，同时拆除二次电缆敷设至临时东曲416开关 端子排。 2、由金信试验室进行保护试验、传动试验合格后。 3、对线路送电通知用户将进线开关转为冷备用状 态，进行核相，核相正确后，方可带负荷运行。 2013年 月 日--- 月 日 工作内容：拆除35KV－II段旧柜10面。安装新柜 21面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
k v开关柜安装施工方案 Prepared on 22 November 2020
一般施工方案报审表
工程名称：福建风电场机电设备安装工程编号：PZ-DQGIS-002
注 1.本表一式 4 份，由施工项目部填报，业主工程部和项目部、监理项目部各1 份，施工项目部存 2 份。
福建风电场机电设备安装工程
35KV开关柜安装施工方案
电力建设集团有限公司
风电站机电安装工程项目部
2018年10月
批准：年月日
审核：年月日
编写：年月日
目录
1.编制依据：
设计院提供的施工图纸及施工图纸会审文件。
主要电气图纸：35KV配电装置及10kV屋内配电装置电气图纸。
《变电施工质量检验及评定标准》（电气装置篇）
《电力建设安全工作规程》。
已审批的《电气专业施工组织设计》。
2.施工准备：
参加施工的人员要具备一定的专业技术水平，考试合格持证上岗，作业前充分熟悉图纸，并了解设备，结构特点，要进行全员技术交底，在专业技术人员指导下、质量部门人员监督下施工。
作业所需机具
一般工器具：
活扳手 6″ 8″ 12″各6把
锉刀 8把
直角尺 4把
线坠 2个
倒链 3T 4付
力矩扳手 50N·m 100N·m 各4把
机具：
切割机 1台
电焊机 4台
冲击钻 4台
台钻 1台
母线煨弯机 1台
计量器具，施工所用的各种计量器具必须经计量检验后方可使用
钢卷尺 50m 1把
盒尺 3m 2把
测量仪 1台
水平仪 1套
塞尺×10 4把
施工前对土建的要求。
屋顶、楼板施工完毕，不得有渗漏。
结束室内地面工作
预留孔符合设计要求，并且孔洞盖板齐全。
门窗安装完毕。
土建工作全部完成并办交接手续。
通风装置及照明安装工作结束，并运行良好，上下水接通，并经验收合格。
施工组织：
施工负责人：卢秋洁
组员：吴伟芳、许业如、仰碧云、吴锐涛、贾献文、童苏龙、蒋燕、刘美英3.施工方案：
盘柜安装：
基础制安：
3
3∠50*32*4的角钢和M8*35的膨胀螺栓固定，固定点间距最大为。
设备运输：
3
盘柜安装：
3
3
以一木棒置于盘柜顶部，木棒一端系上线坠，沿盘体吊下，待稳定后用钢板尺测量吊线与盘柜边缘上下距离。
当上大下小时，说明柜体向左倾斜，在柜体左侧底部加装垫铁。
当上小下大时，说明柜体向右倾斜，在柜体右侧底部加装垫铁。
这样反复测量并调整，直至柜体四面垂直度合乎要求为止，然后将盘柜与基础固定。
3
每米垂直度〈1mm
盘顶不平度（成列盘）〈5mm
盘面平整度（成列盘）〈5mm
盘间接缝〈2mm
母线安装
母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。
母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须平整，清洁并涂以电力复合脂.并符合下列规定。
a铜与铜：室外、高温且潮湿或对母线有腐蚀性气体的室内、必须搪锡。
干
燥室内可直接连接。
b铝与铝：直接连接。
c铜与铝：在干燥室内，铜母线搪锡，室外或空气相对湿度接近100%的室内，
应采用铜铝过渡板，铜端应搪锡。
d钢与铜或铝：钢搭接面必须搪锡。
母线采用螺栓连接时，平垫圈应选用专用厚垫圈，并必须配齐弹簧
垫。
螺栓、平垫圈及弹簧垫必须用镀锌件。
螺栓长度应考虑在螺栓紧固后丝扣能露
出螺母外5～8mm。
母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力
矩值应符合表规定。
4.质量保证措施：
质量控制措施
严格执行分公司质量方针，按图施工。
认真做好施工图纸的会审工作，把设计、设备缺陷消灭在施工之前。
按图纸要求、操作规程进行施工，严格执行电气设备安装规程、规范与工艺准则。
做好班组自检自查工作，总结以住施工中的经验教训，重点做好消除质量通病，争创优质工程。
焊工要持证上岗，保证焊接质量，焊口要符合规定，且要按规定作防腐处理。
加强职工的施工技术培训，提高职工技术水平，以施工技术手段的进步推进施工质量的不断提高。
安装工程中所使用的材料严格实行材质跟踪单管理，不使用不合格的材料。
.质量控制点的设置及控制方法
停工待检点（H）：在盘柜基础安装完成后,要进行验收，验收合格后方可进行下一道工序，进行盘柜安装固定。
基础安装时要按规范要求槽钢的不直度及水平度误差均要控制在规范标准要求的误差范围之内，施工时用水准仪确定基础槽钢与地面的标高与图纸相符。
.检查验收
按《电气装置安装工程质量检验及评定规程》（DL/T ~—2002）中
的内容及施工图纸中涉及到的有关规定及标准进行检查验收。
检查方法：目测、计量、扳手进行检查。
5.安全保证措施：
进入施工现场的人员必须正确佩带安全帽，穿工作服，佩戴胸卡。
.正确使用各种工器具，使用电焊机外壳一定要接地，焊机二次侧把线的绝缘要良好。
. 施工中使用电焊、切割机时，要使用专用防护用品。
．高空作业要系好安全带，使用升降梯一定要放置牢固，并有人扶持。
现场施工要尽量避免交叉作业，注意高空落物伤人。
冬、雨季施工，要严格执行《季节性施工安全措施》。
施工时要注意对劳动成果的保护，防止造成二次污染。
现场材料要堆放整齐，做好材料的防腐及防盗措施。
现场的材料、设备实行定置化管理，按指定场所分数堆放，并应整齐有序，标志明显，不得随意乱放、乱丢、阻塞交通和防碍施工。
施工现场作业面必须做到“工完、料尽、场地清”。
施工人员要随时对作业面进行清理。
不得对施工现场设置的安全标语、安全设施进行有意破坏。
危险点、危险源的控制
6．环境保护措施
施工场所粉尘较大时，应采取相应的防护措施，如定时清理作业场所，清理积粉、积灰或定时洒水等。
施工中尽量使用低噪声的工器具，如噪声比较大的直流电焊机尽量不用，对其它施工的噪声如影响到自己的施工区域时，可采取适当的遮挡措施。
生产中产生的废弃物的管理，采取如下方法：
设置固定垃圾存放场，定期清理存放场所。
及时清理施工中产生的垃圾。
危险点分析及预控措施：
验收评定表：
10kV高压开关柜基础型钢安装分项工程质量检验评定表
工程编号：表号：DL/T 表
工程编号：表号：DL/T 表
高压开关柜安装分项工程质量检验评定表
安装分项工程质量检验评定表
工程编号：表号：DL/T 表
安装分项工程质量检验评定表
柜内断路器检查分项工程质量检验评定表
工程编号：表号：DL/T 表
标准化验收卡：
10～35kV高压开关柜标准验收卡（试行）
1.母排（封闭母线）及一次接线检查
2.柜体检查
3.断路器
4.断路器试验
5.接地刀闸检查
6.CT检查
7.避雷器（过电压保护器）检查
8.开关柜资料
9.其他
备注：未说明抽检比例的项目，均按普检执行。
附件：
螺栓及螺母紧固力矩对照表
单位：Nm
备注：未提供力矩强度的规格不推荐使用。
