雪佛兰科帕奇-变速箱
科帕奇你未必懂的车内功能
科帕奇你未必懂的车内功能目录：1、上坡辅助使用2、下坡辅助使用3、定速巡航使用4、是否可以拖车5、蓝牙的使用6、导航仪的功能7、ECO模式8、国产自适应系统9、国产科帕奇简配了什么？10、雨刷喷水孔调整11、高速刹车方向盘发抖（转帖）12、冷车启动后发动机舱有嗒嗒的异响（转帖）13、着车后发动机严重抖动（转帖）14、使用的汽油标号15、无骨雨刷的尺寸（转帖）16、油耗问题17、大科整备质量（转帖）18、关于热车的建议19、科帕奇的百公里加速和刹车20、科帕奇可以过交叉轴吗21、底盘护甲和发动机护板22、高速后的焦糊味23、关于拉高速24、关于科帕奇的四驱（转帖）25、科帕奇的平台（转帖）26、网兜的使用（转自科友上校98的帖子）27、座椅松动问题28、关闭导航后台音。
29、坡道倒车。
30、方向盘锁。
31、关于大科胎压指导32、电子手刹的使用。
33、后备箱隔物帘的使用（借用科友“踏石无痕”的图解）34、空调图例35、灯光控制图例36、发动机护板和发动机下沉问题37、雨刷控制图例38、档位控制图例39、原厂导航破解详细步骤40、TMC故障代码提示：10741、解决后备箱门难关问题42、方向盘向右侧自然歪斜5°问题43、手动模式的一点问题44、4驱的启动时间45、原厂导航播放器支持的文件格式46、你未必懂的车内功能1、问：上坡辅助怎么用？答：上坡辅助没有专门的按钮，是自动的，车在坡道上停车时（上坡和倒车上坡均可），踩下制动踏板将启动坡道辅助功能，需要起步时松开刹车后将有一秒左右的制动时间防止溜坡，趁这个时间可以踩油门起步。
（页数8-22）对半坡起步有心理阴影的XT有福了。
这个已经试验多次，完全可用。
2、问：下坡辅助怎么用。
此功能仅用于下坡限速使用，切勿在正常驾驶中使用！！！答：按下下坡辅助按钮启动，绿灯亮起表示工作正常，黄灯表示不正常。
下坡完成后再次按下按钮关闭。
（页数8-22），经过地库试验，下坡时会发出叽叽咕咕的声音，属于正常现象下图：右边数第二个下坡辅助按钮3、问：定速巡航怎么开启和关闭？答：行驶中按下方向盘上的定速巡航按钮，就是右手边外侧两个仪表图案的上面那个按钮，踩油门达到所需的速度，按下一下set-键（右手最外侧两个按钮的下面那个），看到绿色相关指示灯后表示设定成功，可以松开油门，再次按下定速巡航按钮或下面那个都可以解除巡航。
浅谈一下8杠子都打不到的3008与科帕奇优缺点
浅谈一下8杠子都打不到的3008与科帕奇优缺点如题！本来这两个车属于8杠子都打不到一起，偶然看到论坛哟哟车友纠结这两个车，所以给他一点点建议，后来看到好像对这辆车纠结的人还不少，给他的回复只有他一人看到，所以干脆拷一下发个新帖放在这里，让更多纠结这辆车的车友看到，当然这里只是浅谈一下，需要更多了解科帕奇使用性能的车友可以跟帖提问。
下面是我回复那个车友的原贴：我就是科帕奇车主，之前本来一直都在关注福特翼虎，可惜一直不上市，看中科帕奇优惠后超高的性价比（优惠3.4万），顶配22.98万该有的配置基本都有了。
之前其实一直没关注过3008，觉得这车很另类，关键是全系没有4驱进口的价格也高，现在国产了没事逛进来看看，刚好看到你的纠结，所以给你点建议！1、买车关键看自身用途，如果你想买个车一家人拉出去逛逛，那就科帕奇吧！这没什么好说的，3008开车的感觉肯定比科帕奇好，可是乘坐者的感觉就不一样了，这个主要体现在空间上，乘坐的舒适性首先就是空间的感觉，都挤一堆了哪来舒适性可言？2、22万多这款科帕奇是4驱的，你如果想走得更远，不当取决于较高的离地间隙，4驱也是必须的，很多人说四驱用途不大，可是真需要的时候一次就能帮你很多忙。
3、都说科帕奇是韩国车，这点我想可能是误区了，第一代科帕奇确实是韩国大宇车，可是经过几次换代以后，现在完全是雪佛兰的血统了，为什么雪佛兰科鲁兹的价格比大它一号的景程要贵？这个就是血统的问题了，我可以负责任的告诉你，现在的科帕奇已经不是原来的韩国血统了，而且纯正的美国血统的全球车，和欧宝的安德拉同出一门，只是挂不同的车标而已。
4、如果你每年只出一次远门，那么科帕奇估计又不适合你了，因为这车体型大，停车什么的不方便，而且车子很重，这个级别的车车估计没有第2款这么重的车了，现在主流的紧凑型SUV一般都在1.5-1.6吨的体重，科帕奇可是1.85吨的体重，所以那个本来不算差的2.4发动机（比较一下其实不比CRV等2.4的发动机差)动力明显感觉就差多了，我以前开轿车所以感觉很明显，这车只能悠着开，而且正因为这个体重，所以油耗很高，我在昆明这种2线城市，当然也很拥堵，油耗在15-16个，高速也在12个左右。
科帕奇使用手册
科帕奇使用手册23、关于拉高速这个还没有实践过，部分来源于网络，感觉靠谱才写上来的，供参考。
（1）拉高速的作用：对于新车而言，发动机、齿轮和变速箱需要经过一段时间的磨合才能进入最佳的工作状态，通过拉高速，可以使部件进入最佳状态的时间缩短。
（2）拉高速的时间：选择3000公里首保更换新的机油以后。
（3）怎样拉高速：针对大科的6AT来讲，可以使用以下方法，切手动挡，每个档位拉1分钟左右（距离1000米左右），转速维持在3000-4000之间，当然，要注意不要车速过高，大科的4档4000转的话，速度应该就可以上百了，那么就拉到4档就可以了。
（4）拉完高速后还用再换一次机油吗：这个问题没有找到权威解释，有人建议拉高速之前换机油因为此时机油中有很多碎屑，使用这样的机油拉高速会损伤发动机，有人建议拉完高速后趁首保换机油，因为此时机油中也有碎屑，那么有米的可以前后都换一下机油，或者直接不拉高速了，就是进入状态慢点。
科友qingsong9727建议在拉高速前更换粘稠度较低的夏季用机油，拉完高速以后在换好机油。
31、关于大科胎压指导这张图是在大科驾驶位侧门框上拍到的。
大概做一下解释，最上方有轮胎图案的1、2两项，代表前轮和后轮，后面是轮胎的规格235/55R18 H，轮胎宽度235mm，宽平比55，R为子午线胎，18为轮毂直径18英寸，H代表最高车速为210公里。
这种轮胎大部分用于SUV。
我们经常用到的胎压值一般用bar为单位，行李图案应代表载货胎压（这个请懂的科友解释），为230kps=2.3bar 下面人形图案因为满载（因为一般规定5人为满载状态），为34psi=2.34bar。
下面那个车型图案代表备胎，T155/90D16 M为备胎规格T-备用轮胎155mm 断面宽90%扁平比D-斜交胎16英寸轮毂直径，后面是备胎的胎压。
至于备胎胎压为何这么高，是因为在闲置过程中有漏气，为不影响使用充气至上限，使用时放气到安全胎压即可。
2008款雪佛兰科帕奇ABS系统间歇性故障

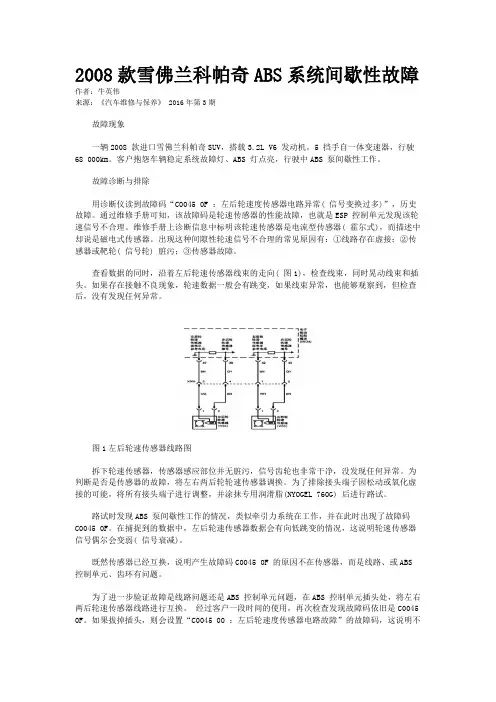

2008款雪佛兰科帕奇ABS系统间歇性故障作者：牛英伟来源：《汽车维修与保养》 2016年第3期故障现象一辆2008 款进口雪佛兰科帕奇SUV，搭载3.2L V6 发动机，5 挡手自一体变速器，行驶68 000km。
客户抱怨车辆稳定系统故障灯、ABS 灯点亮，行驶中ABS 泵间歇性工作。
故障诊断与排除用诊断仪读到故障码“C0045 0F ：左后轮速度传感器电路异常( 信号变换过多)”，历史故障。
通过维修手册可知，该故障码是轮速传感器的性能故障，也就是ESP 控制单元发现该轮速信号不合理。
维修手册上诊断信息中标明该轮速传感器是电流型传感器( 霍尔式)，而描述中却说是磁电式传感器。
出现这种间隙性轮速信号不合理的常见原因有：①线路存在虚接；②传感器或靶轮( 信号轮) 脏污；③传感器故障。
查看数据的同时，沿着左后轮速传感器线束的走向( 图1)，检查线束，同时晃动线束和插头。
如果存在接触不良现象，轮速数据一般会有跳变，如果线束异常，也能够观察到，但检查后，没有发现任何异常。
图1左后轮速传感器线路图拆下轮速传感器，传感器感应部位并无脏污，信号齿轮也非常干净，没发现任何异常。
为判断是否是传感器的故障，将左右两后轮轮速传感器调换。
为了排除接头端子因松动或氧化虚接的可能，将所有接头端子进行调整，并涂抹专用润滑脂(NYOGEL 760G) 后进行路试。
路试时发现ABS 泵间歇性工作的情况，类似牵引力系统在工作，并在此时出现了故障码C0045 0F。
在捕捉到的数据中，左后轮速传感器数据会有向低跳变的情况，这说明轮速传感器信号偶尔会变弱( 信号衰减)。
既然传感器已经互换，说明产生故障码C0045 0F 的原因不在传感器，而是线路、或ABS 控制单元、齿环有问题。
为了进一步验证故障是线路问题还是ABS 控制单元问题，在ABS 控制单元插头处，将左右两后轮速传感器线路进行互换。
经过客户一段时间的使用，再次检查发现故障码依旧是C0045 0F。
雪佛兰科帕奇故障两例_雪佛兰科帕奇故障灯[修改版]
![雪佛兰科帕奇故障两例_雪佛兰科帕奇故障灯[修改版]](https://img.taocdn.com/s3/m/6105b4b32e3f5727a4e96236.png)
案例一故障现象车辆vin：kllcc53f88b，行驶53166 km，后桥漏油。
故障诊断与排除先简单介绍一下科帕奇采用的按需全轮驱动系统(on-demand all wheeldrive)，它是自动进行调节的，不需要驾驶员的参与，可以提供良好的车辆牵引力和越野机动性。
通常在干燥的路面上采用前轮驱动，一旦系统检测到路面有打滑的趋势，如路面有雨水、雪或泥浆等，车辆的动力会自动传递到后轮，实现全轮驱动功能。
后轮驱动模块rdm(rear drivemodule)包括三大部分：联轴器控制模块ccm(coupling control module)；离合器联轴器；后桥差速器。
按需全轮驱动系统工作情况如下：仅当前轮打滑时，扭矩／功率按比例分配至后轮；只要前后轮速度相同，没有扭矩／功率分配至后轮。
如图1所示，当前后轮出现打滑时，联轴器控制模块5接收来自发动机控制模块和车身控制模块的信息，然后联轴器控制模块5向离合器联轴器总成9发送信号以启动离合器联轴器组件，离合器联轴器组件再将扭矩／功率分配至后轮。
根据不同的路况(如沥青、沙砾、积雪和积冰)，后桥输出扭矩被控制在0～2530n ・m之间。
持续控制前／后桥的扭矩分配比率，并根据车辆行驶状态和路况在100／0～50／50之间实时调整。
举升车辆检查发现小齿轮法兰11与离合器联轴器总成壳体10之间漏油，而离合器联轴器9是一个总成，内部的油液不需要维护更换也不动更换，因为厂家不提供油液和油封的备件，它与外面的离合器联轴器总成壳体10之间没有任何油液，所以漏油有两种可能：离合器联轴器9内部的油液泄漏，而此件为总件，其内部油液是不可能更换的；后桥差速器内部的合成双曲面油液泄漏，所以需要进行拆检。
依次拆下小齿轮法兰11、离合器联轴器总成壳体10和离合器联轴器9，发现是后桥差速器油封泄漏(如图2)。
排除方法：更换后桥差速器油封，添加后桥差速器合成双曲面油后故障排除。
