低频磁场屏蔽的原理及屏蔽物的结构要点
低频电磁波的屏蔽
低频电磁波的屏蔽一、前言凡是有电源的地方、有用电设备的地方、几百米内有高压电线的地方、几十米内有地下电缆的地方，甚至只有金属管道和金属梁架的地方，都可能有高达数十以至数百毫高斯的低频电磁干扰。
低频电磁干扰的强度变化常常无规律可循，短时间内就会有相当大的上下波动；低频电磁干扰的来源往往难以确定，这样就更增加了屏蔽设计的难度。
二、低频电磁屏蔽与其它屏蔽的差异比较1、低频电磁场根据电磁波传输的基本原理，在频率很低的时候良导体中的电磁波只存在于导体表面有“趋肤效应”(波从表面进入导电媒质越深，场的幅度就越小，能量就变得越小，这一效应就是趋肤效应)。
高频电路中，传导电流集中到导线表面附近的现象也有这样的问题又称“集肤效应”。
交变电流通过导体时，由于感应作用引起导体截面上电流分布不均匀，愈近导体表面电流密度越大。
这种“趋肤效应”使导体的有效电阻增加。
频率越高，趋肤效应越显著。
当频率很高的电流通过导线时，可以认为电流只在导线表面上很薄的一层中流过，这等效于导线的截面减小，电阻增大。
既然导线的中心部分几乎没有电流通过，就可以把这中心部分除去以节约材料。
因此，在高频电路中可以采用空心导线代替实心导线。
此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。
在工业应用方面，利用趋肤效应可以对金属进行表面淬火。
)、磁滞损耗(放在交变磁场中的铁磁体，因磁滞现象而产生一些功率损耗，从而使铁磁体发热，这种损耗叫磁滞损耗。
铁磁材料在磁化过程中由磁滞现象引起的能量损耗。
磁滞指铁磁材料的磁性状态变化时，磁化强度滞后于磁场强度，它的磁通密度B与磁场强度H之间呈现磁滞回线关系。
经一次循环，每单位体积铁心中的磁滞损耗等于磁滞回线的面积。
这部分能量转化为热能，使设备升温，效率降低，这在交流电机一类设备中是不希望的。
软磁材料的磁滞回线狭窄，其磁滞损耗相对较小。
硅钢片因此而广泛应用于电机、变压器、继电器等设备中。

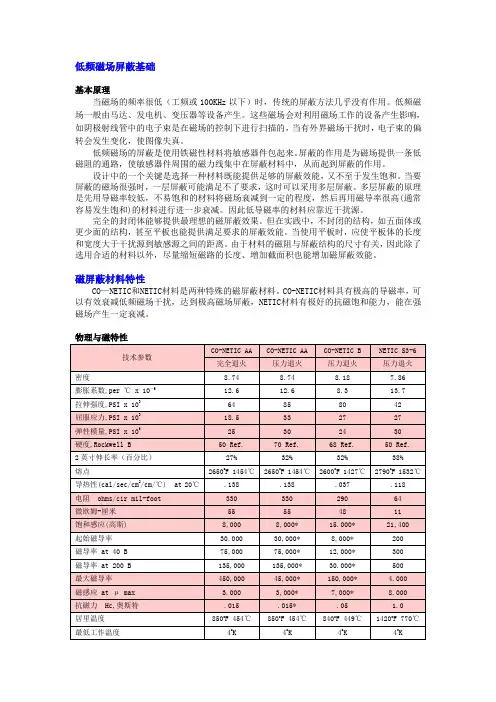

低频磁场屏蔽基础解读
低频磁场屏蔽基础基本原理当磁场的频率很低（工频或100KHz以下）时，传统的屏蔽方法几乎没有作用。
低频磁场一般由马达、发电机、变压器等设备产生。
这些磁场会对利用磁场工作的设备产生影响，如阴极射线管中的电子束是在磁场的控制下进行扫描的，当有外界磁场干扰时，电子束的偏转会发生变化，使图像失真。
低频磁场的屏蔽是使用铁磁性材料将敏感器件包起来。
屏蔽的作用是为磁场提供一条低磁阻的通路，使敏感器件周围的磁力线集中在屏蔽材料中，从而起到屏蔽的作用。
设计中的一个关键是选择一种材料既能提供足够的屏蔽效能，又不至于发生饱和。
当要屏蔽的磁场很强时，一层屏蔽可能满足不了要求，这时可以采用多层屏蔽。
多层屏蔽的原理是先用导磁率较低，不易饱和的材料将磁场衰减到一定的程度，然后再用磁导率很高(通常容易发生饱和)的材料进行进一步衰减。
因此低导磁率的材料应靠近干扰源。
完全的封闭体能够提供最理想的磁屏蔽效果。
但在实践中，不封闭的结构，如五面体或更少面的结构，甚至平板也能提供满足要求的屏蔽效能。
当使用平板时，应使平板体的长度和宽度大于干扰源到敏感源之间的距离。
由于材料的磁阻与屏蔽结构的尺寸有关，因此除了选用合适的材料以外，尽量缩短磁路的长度、增加截面积也能增加磁屏蔽效能。
磁屏蔽材料特性CO—NETIC和NETIC材料是两种特殊的磁屏蔽材料。
CO-NETIC材料具有极高的导磁率，可以有效衰减低频磁场干扰，达到极高磁场屏蔽，NETIC材料有极好的抗磁饱和能力，能在强磁场产生一定衰减。
●Stress Annealed(压力退火处理)的材料在加工完毕后，为了获得最佳的屏蔽效能，要再进行退火处理。
●Perfection Annealed(完全退火处理)的材料只要在加工过程中没有激烈的成型和拉伸，加工完毕后不需要再退火。
●尺寸：压力退火处理的材料：1524mm，762mm，381mm。
完全退火处理的材料：737mm，356mm。
产品规格板材CO-NETIC AA 合金CO-NETIC AA 合金完全退火处理（Perfection Annealed Sheet）*CO-NETIC B 合金压力退火处理板（Stress Annealed Sheet）*NETIC S3-6 合金压力退火处理板（Stress Annealed Sheet）*箔材CO-NETIC AA 箔完全退火处理（Perfection Annealed）NETIC S3-6箔完全退火处理（Perfection Annealed）说明：●所有箔材料是完全退火处理的。
磁屏蔽的基本原理
磁屏蔽的基本原理
磁屏蔽是一种常见的电磁兼容（EMC）技术，用于减少电子设备对外部磁场的敏感度，或者减少电子设备产生的磁场对周围环境的影响。
磁屏蔽的基本原理是通过设计和应用磁性材料，来吸收、偏转或者反射磁场，从而达到减少磁场对设备的影响的目的。
磁屏蔽的基本原理主要包括以下几个方面：
1. 磁性材料的选择，磁屏蔽通常使用铁、镍、钴等具有良好磁导性能的材料。
这些材料能够有效地吸收和偏转磁场，从而减少磁场对设备的影响。
2. 磁屏蔽结构的设计，磁屏蔽结构的设计是磁屏蔽的关键。
通过合理的结构设计，可以使磁性材料得到最大程度的利用，从而达到最佳的磁屏蔽效果。
3. 磁屏蔽材料的应用，磁性材料通常以覆盖层、屏蔽罩、屏蔽板等形式应用在设备的关键部位，如电源线、传感器、电路板等。
这些磁屏蔽材料能够有效地减少磁场的影响，提高设备的抗干扰能力。
4. 磁屏蔽的测试和验证，磁屏蔽的效果需要通过测试和验证来进行评估。
常见的测试方法包括磁场测量、屏蔽效果测试等。
只有通过有效的测试和验证，才能确保磁屏蔽的效果达到预期的要求。
总之，磁屏蔽的基本原理是通过合理选择磁性材料，设计合理的屏蔽结构，并将磁性材料应用在设备的关键部位，从而达到减少磁场对设备的影响的目的。
通过测试和验证，可以确保磁屏蔽的效果达到预期的要求，提高设备的抗干扰能力，保障设备的正常工作和可靠性。
磁屏蔽技术在电子设备、航空航天、通信、医疗等领域都有广泛的应用，对提高设备的抗干扰能力和可靠性具有重要意义。
随着科技的不断进步，磁屏蔽技术也在不断创新和发展，为各行各业提供更加可靠和稳定的电子设备和系统。
低频磁场屏蔽基础解读
低频磁场屏蔽基础基本原理当磁场的频率很低（工频或100KHz以下）时，传统的屏蔽方法几乎没有作用。
低频磁场一般由马达、发电机、变压器等设备产生。
这些磁场会对利用磁场工作的设备产生影响，如阴极射线管中的电子束是在磁场的控制下进行扫描的，当有外界磁场干扰时，电子束的偏转会发生变化，使图像失真。
低频磁场的屏蔽是使用铁磁性材料将敏感器件包起来。
屏蔽的作用是为磁场提供一条低磁阻的通路，使敏感器件周围的磁力线集中在屏蔽材料中，从而起到屏蔽的作用。
设计中的一个关键是选择一种材料既能提供足够的屏蔽效能，又不至于发生饱和。
当要屏蔽的磁场很强时，一层屏蔽可能满足不了要求，这时可以采用多层屏蔽。
多层屏蔽的原理是先用导磁率较低，不易饱和的材料将磁场衰减到一定的程度，然后再用磁导率很高(通常容易发生饱和)的材料进行进一步衰减。
因此低导磁率的材料应靠近干扰源。
完全的封闭体能够提供最理想的磁屏蔽效果。
但在实践中，不封闭的结构，如五面体或更少面的结构，甚至平板也能提供满足要求的屏蔽效能。
当使用平板时，应使平板体的长度和宽度大于干扰源到敏感源之间的距离。
由于材料的磁阻与屏蔽结构的尺寸有关，因此除了选用合适的材料以外，尽量缩短磁路的长度、增加截面积也能增加磁屏蔽效能。
磁屏蔽材料特性CO—NETIC和NETIC材料是两种特殊的磁屏蔽材料。
CO-NETIC材料具有极高的导磁率，可以有效衰减低频磁场干扰，达到极高磁场屏蔽，NETIC材料有极好的抗磁饱和能力，能在强磁场产生一定衰减。
●Stress Annealed(压力退火处理)的材料在加工完毕后，为了获得最佳的屏蔽效能，要再进行退火处理。
●Perfection Annealed(完全退火处理)的材料只要在加工过程中没有激烈的成型和拉伸，加工完毕后不需要再退火。
●尺寸：压力退火处理的材料：1524mm，762mm，381mm。
完全退火处理的材料：737mm，356mm。
产品规格板材CO-NETIC AA 合金CO-NETIC AA 合金完全退火处理（Perfection Annealed Sheet）*CO-NETIC B 合金压力退火处理板（Stress Annealed Sheet）*NETIC S3-6 合金压力退火处理板（Stress Annealed Sheet）*箔材CO-NETIC AA 箔完全退火处理（Perfection Annealed）NETIC S3-6箔完全退火处理（Perfection Annealed）说明：●所有箔材料是完全退火处理的。
低频磁场屏蔽问题简述
【 关键词 】 低频磁 场 ； 屏 蔽效能； 屏 蔽材料 ； 屏 蔽机理
【 Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ］ Ａ ｃ ｃ ｏ ｒ ｄ ｉ ｎ ｇ ｔ ｏ ｔ ｈ ｅ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ， ｔ ｈ ｅ ｄ ａ ｎ ｇ ｅ ｒ ｏ ｆ ｔ ｈ ｅ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｍ ａ ｇ ｎ ｅ ｔ ｉ ｃ ｒ ａ ｄ ｉ ａ ｔ ｉ ｏ ｎ ｉ ｎ ｔ ｈ ｅ ｗ ａ ｙ ｏ ｆ ｌ ｏ ｗ ｆ ｒ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｍ ａ ｇ ｎ ｅ ｔ ｉ ｃ ｉ ｆ ｅ ｌ ｄ ｉ ｓ ｓ ｅ ｒ ｉ ｏ ｎ ｓ ． ｈ ０ ｗ ｔ ｏ
０ ｆ ｔ ｈ ｅ ｍａ ｇ ｎ ｅ ｔ ｉ ｃ ｓ ｈ ｉ ｅ ｌ ｄ ｉ ｎ ｇ ， ｔ ｈ ｉ ｓ ｐ ａ ｓ ｓ ａ ｇ ｅ ｒ ｅ ｃ ｏ ｕ ｎ ｔ ｔ ｈ ｅ ｌ ｏ ｗ ｆ ｒ ｅ ｑ ｕ ｅ ｎｃ ｙ ｍａ ｇ ｎ ｅ ｔ ｉ ｃ ｉ ｆ ｅ ｌ ｄ ｆ ｒ ｏ ｍ ｔ ｈ ｅ ｓ ｉ ｄ ｅ ｏ ｆ ｒ ｅ ｌ ａ ｔ ｅ ｄ ｎ ｏ ｔ ｉ ｏ ｎｓ ｈ ｉ ｅ ｌ ｄ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ 、 ｓ ｈ ｉ ｅ ｌ ｄ ｉ ｎ ｇ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ、
ｈａ ｎ ｄ ｌ ｅ ｔ ｈｅ ｑ ｕ ｅ ｓ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｌ ｏ ｗ ｆ ｒ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｍａ ｎｅ ｇ ｔ ｉ ｃ ｉｅ ｆ ｌ ｄ ｓ ｈ ｉ ｅ ｌ ｄ ｉ ｎ ｇ ｉ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｔ ａ ｓ ｋ ． Ｌｏ ｗ ｆ ｒ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｍａ ｎｅ ｇ ｔ ｉ ｃ ｉｅ ｆ ｌ ｄ ｓ ｈ ｉ ｅ ｌ ｄ ｉ ｎ ｇ ｉ ｓ ｏ ｎ ｅ ｉ ｍｐ ｏ ｔａ ｒ ｎ ｔ ｂ ｒ ａ ｎ ｃ ｈ

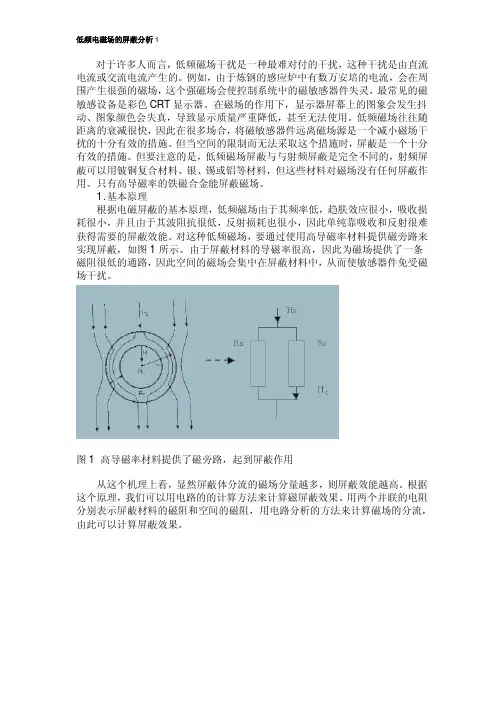

低频电磁场的屏蔽分析
低频电磁场的屏蔽分析1对于许多人而言，低频磁场干扰是一种最难对付的干扰，这种干扰是由直流电流或交流电流产生的。
例如，由于炼钢的感应炉中有数万安培的电流，会在周围产生很强的磁场，这个强磁场会使控制系统中的磁敏感器件失灵，最常见的磁敏感设备是彩色CRT显示器。
在磁场的作用下，显示器屏幕上的图象会发生抖动、图象颜色会失真，导致显示质量严重降低，甚至无法使用。
低频磁场往往随距离的衰减很快，因此在很多场合，将磁敏感器件远离磁场源是一个减小磁场干扰的十分有效的措施。
但当空间的限制而无法采取这个措施时，屏蔽是一个十分有效的措施。
但要注意的是，低频磁场屏蔽与与射频屏蔽是完全不同的，射频屏蔽可以用铍铜复合材料、银、锡或铝等材料，但这些材料对磁场没有任何屏蔽作用。
只有高导磁率的铁磁合金能屏蔽磁场。
1.基本原理根据电磁屏蔽的基本原理，低频磁场由于其频率低，趋肤效应很小，吸收损耗很小，并且由于其波阻抗很低，反射损耗也很小，因此单纯靠吸收和反射很难获得需要的屏蔽效能。
对这种低频磁场，要通过使用高导磁率材料提供磁旁路来实现屏蔽，如图1所示。
由于屏蔽材料的导磁率很高，因此为磁场提供了一条磁阻很低的通路，因此空间的磁场会集中在屏蔽材料中，从而使敏感器件免受磁场干扰。
图1 高导磁率材料提供了磁旁路，起到屏蔽作用从这个机理上看，显然屏蔽体分流的磁场分量越多，则屏蔽效能越高。
根据这个原理，我们可以用电路的的计算方法来计算磁屏蔽效果。
用两个并联的电阻分别表示屏蔽材料的磁阻和空间的磁阻，用电路分析的方法来计算磁场的分流，由此可以计算屏蔽效果。
从公式中可以看出，屏蔽材料的导磁率越高、越厚，则屏蔽效能越高。
另外，b越小，屏蔽效能越高，这意味着，屏蔽体距离所保护的空间越近，则效果越好。
低频电磁场的屏蔽分析22.基本概念3.屏蔽材料如前所述，磁屏蔽需要高导磁率材料，满足这种要求的材料是铁镍合金，这种材料具有很高的磁导率。
一种常用的合金的化学成分如表1所示。
电磁屏蔽原理
低频磁场屏蔽
对于低频磁场（100kHz以下）的屏蔽，常须使用高磁导率的铁磁材料 （如：铁、硅钢片、坡莫合金等）。
对于低频磁场的情况，可以引入磁路的概念：磁通管形成的闭合回路。 针对如下模型：
定义磁位差： 磁路中磁阻： 如果截面均匀，则磁阻：
UmRmm
b
H dl
Rm a
B dS S
l Rm S
• 导体内电场为零。 • 表面电场与导体表面垂直。 • 整个导体等位。 • 电荷分布于导体表面。
基于前面静电性质，可用空腔结构来进行屏蔽。
•对于外部电场影响：当屏蔽体 完全封闭时，无论空腔屏蔽体
是否接地，屏蔽体内部的外电 场均为零。
•对于内部电场影响：将空腔屏 蔽体接地，使空腔屏蔽体外电 荷通过导线进入接地面，消除 屏蔽体外部电场。
低频磁场的屏蔽原理：利用铁磁材料的高磁导率对骚扰磁场进行分路。
随着频率升高，辐射区域远区表现，这时电场骚扰和磁场骚扰需要同时屏蔽。
一般不应大于波长的1/50 ~ 1/100。
接地：一般无影响，但考虑到同时要电屏蔽时，则应对屏蔽体接地。
jM 频率：频率很高时，高频磁屏蔽主要依赖屏蔽结构和材料物理特性。
通常，由于铁磁材料的磁导率比空气的磁导率大得多，所以铁磁材料 的磁阻很小。将铁磁材料置于磁场中时，磁通将主要通过铁磁材料， 通过外部的磁通相对较小，从而起到磁场屏蔽的作用。
低频磁场的屏蔽原理：利用铁磁材料的高磁导率对骚扰磁场进行分路。
对于低频磁场屏蔽主要考虑如下几个问题：
• 所用铁磁材料的磁导率越高、受磁面积越 大，则磁阻越小，磁屏蔽效果越好。
Note：对于有屏蔽体的情况，如果屏蔽导体没有接地或者接地不良， 由于电场耦合作用的增强，接收器上所感应的骚扰电压可能会比没有 屏蔽导体时的骚扰电压还要大，此时骚扰比没有屏蔽体时可能更加严 重。交变电场屏蔽要求屏蔽体必须是良导体（如：金、银、铜、铝等） 并且接地良好。
磁屏蔽的原理
磁屏蔽的原理
磁屏蔽是指利用特定的材料和结构来阻挡或减弱磁场的传播，以达到屏蔽磁场的目的。
磁屏蔽技术在电子设备、通信设备、医疗设备等领域有着广泛的应用。
下面将从磁场的特性、磁屏蔽的原理和应用等方面进行阐述。
磁场是一种物质周围的物理现象，是物体或电荷运动产生的。
磁场的强弱与磁源的大小、形状和距离有关。
磁场的特性包括磁力线的方向、磁感应强度和磁场的分布等。
当磁场与其他物体相互作用时，会产生各种影响，有时会对设备的正常运行造成干扰，因此需要采取措施进行磁屏蔽。
磁屏蔽的原理主要是通过利用特定的材料和结构来改变磁场的传播路径，使其无法对周围环境产生影响。
磁屏蔽材料可以是铁、钢、合金等，这些材料具有较高的磁导率和磁饱和磁感应强度，能够吸收和导引磁场，从而减弱磁场的传播。
而磁屏蔽结构一般采用闭合的设计，通过包围磁源和目标区域，形成一个磁场无法穿透的屏蔽区域。
在实际应用中，磁屏蔽技术被广泛应用于电子设备、通信设备、医疗设备等领域。
例如，在电子设备中，磁屏蔽可以用于保护敏感的电子元件，防止外部磁场对其正常工作产生干扰。
在通信设备中，磁屏蔽可以用于保护无线信号的传输，避免外部磁场对信号的干扰。
在医疗设备中，磁屏蔽可以用于保护磁共振成像设备，防止外部磁场对成像结果产生影响。
磁屏蔽技术通过利用特定的材料和结构来阻挡或减弱磁场的传播，以达到屏蔽磁场的目的。
这种技术在电子设备、通信设备、医疗设备等领域有着广泛的应用。
通过磁屏蔽技术，可以有效地保护设备免受外部磁场的干扰，提高设备的工作稳定性和可靠性。
随着科技的不断发展，磁屏蔽技术将会不断完善和应用到更多的领域中。

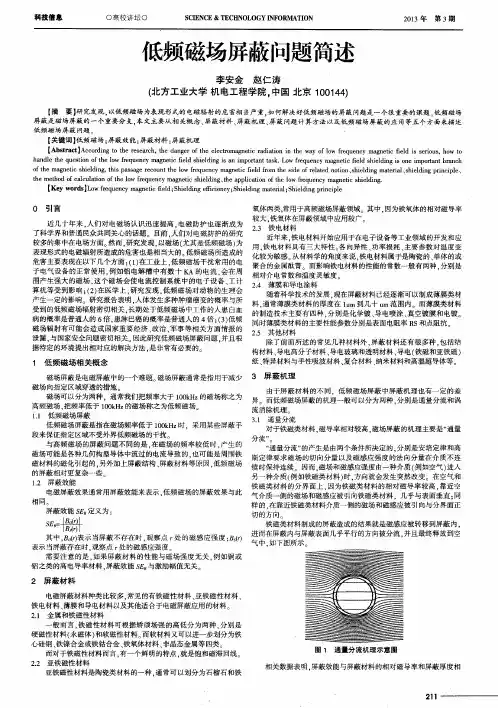

低频磁场屏蔽问题简述
科技信息2013年第3期ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ0引言近几十年来，人们对电磁场认识迅速提高，电磁防护也逐渐成为了科学界和普通民众共同关心的话题。
目前，人们对电磁防护的研究较多的集中在电场方面。
然而，研究发现，以磁场（尤其是低频磁场）为表现形式的电磁辐射所造成的危害也是相当大的。
低频磁场所造成的危害主要表现在以下几个方面：（1）在工业上，低频磁场干扰常用的电子电气设备的正常使用，例如铝电解槽中有数十KA 的电流，会在周围产生强大的磁场，这个磁场会使电流控制系统中的电子设备、工计算机等受到影响；（2）在医学上，研究发现，低频磁场对动物的生理会产生一定的影响。
研究报告表明，人体发生多种肿瘤癌变的概率与所受到的低频磁场辐射密切相关，长期处于低频磁场中工作的人患白血病的概率是普通人的6倍，患淋巴癌的概率是普通人的4倍；（3）低频磁场辐射有可能会造成国家重要经济、政治、军事等相关方面情报的泄漏，与国家安全问题密切相关。
因此研究低频磁场屏蔽问题，并且根据特定的环境提出相对应的解决方法，是非常有必要的。
1低频磁场相关概念磁场屏蔽是电磁屏蔽中的一个难题。
磁场屏蔽通常是指用于减少磁场向指定区域穿透的措施。
磁场可以分为两种，通常我们把频率大于100kHz 的磁场称之为高频磁场，把频率低于100kHz 的磁场称之为低频磁场。
1.1低频磁场屏蔽低频磁场屏蔽是指在磁场频率低于100kHz 时，采用某些屏蔽手段来保证指定区域不受外界低频磁场的干扰。
与高频磁场的屏蔽问题不同的是，在磁场的频率较低时，产生的磁场可能是各种几何构型导体中流过的电流导致的，也可能是周围铁磁材料的磁化引起的，另外加上屏蔽结构、屏蔽材料等原因，低频磁场的屏蔽相对更复杂一些。
1.2屏蔽效能电磁屏蔽效果通常用屏蔽效能来表示，低频磁场的屏蔽效果与此相同。
屏蔽效能SE B 定义为：SE B =B O (r )B S (r )其中，B O (r )表示当屏蔽不存在时，观察点r 处的磁感应强度；B S (r )表示当屏蔽存在时，观察点r 处的磁感应强度。
电路屏蔽的原理及屏蔽物的结构要点
电路屏蔽的原理及屏蔽物的结构要点1．电磁屏蔽原理对高频磁场的屏蔽就是对辐射电磁场的屏蔽。
其原理可以从以下两个角度来解释。
(1)从电磁感应的角度来分析原理如固5—36(a)所示Ps是一个电磁干扰泥，S是受感器，J是用电的良导体做的一个金厨屏蔽板。
只要将J良好接地，干扰源的电场分量2D即被短接到地；对高频磁场分量Ho的屏蔽，利用的是涡流电的损耗原理。
当高频磁场通过金属屏蔽板时，在其上就会感应出电势及涡流Pa流的电能即是从磁场转化而来。
ATMEL代理从屏蔽的角度看则是屏蔽了高频磁场HD。
从该原理可以看出，高频磁场的屏蔽应采用电的良导体。
这和低频磁场的屏蔽是不一样的。
(2)从电磁波传播的角度来分析原理‘ 用电磁感应的原理来分析，看不出反射的情况，从传播的角度来分析，就看得很清楚。
如图5—36(b)所示，Ho经界面I反射Hr后剩下H。
进入金属左边，经c厚度传到右边时，(3)因被金属涡流吸收，剩下Hst，在经界面H反射Hsr后，剩下Ht传到右边空间，从于扰场(4)的H。
降为Ht，就起到了屏蔽作用。
根据电磁传播理论，E与H是同时存在的．如果H(5)降低为H／R，则E也降低为E／R，所以只要讨论其中之一即可。
(6) 电磁波在金属内的吸收损耗主要表现为涡流损耗。
涡流的大小随其进入金属内部深(7)度的增加而呈指数规律下降，因此涡流主要发生在金属表层，这一现象称为电流的集肤效(8)应，而且电磁波的频率越高，集肤效应越明显，即干扰电磁能在金属很薄的一个表层上就(9)衰减了很多。
换句话说，屏蔽体不需要很厚即能起到很好的屏蔽效果。
经计算对于扰源(10)f有如下结论:这种情况下，在工程塑料上镀一层钢或银都可作屏蔽物。
2．电磁屏蔽物的结构要点 如前历述，一个完整无孔的金属板很容易使干扰电磁场场强衰减到原来的l／loo。
但实际产品的屏蔽盒往往存在接缝，还有各种各样的孔存在，如通风孔、观察孔、传动轴承 孔等，这些孔能降低屏蔽效果，应处理好这些结构的屏蔽设计问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5．3．4 低频磁场屏蔽的原理及屏蔽物的结构要点
1．低频磁场屏蔽原理
减小低频磁场干扰的方法，除了合理地布置元器件、走线的相对位置和方位外，对于低频(如50 H2)交变磁场的干扰，可采用低频磁场屏蔽的方法来减小其影响，见图5—32
图5—32(a)中，T为电子元器件或电路，当不加屏蔽地放在磁场中时，将会受到低频磁场于扰，如电子束受力发生偏转，改变磁性材料的磁化性能等。
图5—32(b)为用高磁导串材料做的一个屏蔽盒。
斯麦迪电子磁力线通过时阻力很小，而空气的磁导率很低，磁力线通过时受到很大阻力。
因此磁力线将绝大部分从屏蔽体上流过，只有很少量经过屏蔽体内的空气到达元器件了上。
即磁力线主要经1—2—3—4线路流走，很少量经1—2’一3’一4流走，从而对T起到了保护作用。
综上所述，低频磁场的屏蔽原理就是磁分路原理，即用高磁导率的材料做成屏蔽体，使磁力线分路而起到屏蔽效果。
屏蔽体导磁率越南，屏蔽体的壁厚越厚，磁分路作用就越好，屏蔽效果也就越好。
几种常用材料的相对导磁串见表5—9。
相对导磁率是材料的导磁率与空气导磁串之比，空气的相对导磁串为l。
从表5—9中可知：作为低频敬屏蔽物的材料应选钢铁、不锈钢或坡莫合金，而不应选铜或铝等电的良导体。
2．低频疆场屏蔽物的结构要点(1)减小蹬屏蔽盒在接口处的接继磁力线通过屏蔽罩的接口缝隙处时，将会受到很大的磁阻，使磁力线产生泄漏，因此在设计时缝隙处应有较大的重矗[见图5—33(a)中的A3，且应使配合紧密，尽量减小缝隙。
还应注意统欧与磁力线的相对位置，不应使接缝切断磁力线而增加磁阻。
图5—33(a)的安装是正确的，图5—33(b)的安装则不正确。
(2)对屏蔽物上孔洞的布置
屏蔽物上的通风孔排列应使其尽量不切断磁力线或尽量少增加磁力线的长度，以降低孔洞处的滋阻，如图5—34所示。
