斯维尔使用中常见问题

斯维尔使用中常见问题

CAD篇1.最新版斯维尔三维算量软件支持的cad版本?答:斯维尔算量软件支持06到12版的cad,目前官方推荐使用06和11的cad,但是针对不同系统需要安装对应的cad版本。

要注意的是06版本的cad是不区分32位系统和64位系统的,也就是在XP、windows操作系统(这里包括win7和win8的32位和64位)下都可以安装。

2.在各种操作系统下面如何安装cad2006和cad2011?答:在XP系统下面安装cad:在XP系统下安装cad,直接双击安装的应用程序即可(具体安装步骤同在win7和win8下安装步骤一样)。

在win7和win8下如何安装cad:由于电脑的系统环境和所下载的cad安装程序可能不一样,以下说一种比较常用的安装方法。

第一步:保证你的电脑账号是在超级管理员下面(如何查看是在管理员账户下,控制面板→计算机管理→本地用户和组→用户→各个用户后面描述有写);第二步:打开软件安装包找到安装程序,右键以管理员身份运行程序;第三步:根据提示点下一步就可以了,下图为实际安装cad的每一个步骤。

06cad的安装:打开安装文件夹-BIN-acadFeui-acad.msi,附图2011cad安装:需要特别注意的是,在安装CAD2011或者CAD2012需要安装包的存放路径和安装路径都是英文的,这样可以避免在安装的时候软件时候提示部分组件安装失败。

1.打开CAD2011软件安装包找到Setup,右键以管理员身份运行。

2.在单击安装产品,进行安装3.选择下一步在激活的时候需要注意,第一次激活的时候可能会提示序列号不正确,此时点击关闭,在重新点击激活即可,有的情况是需要断开网络进行激活,激活成功之后可以正常联网使用。

AutoCAD安装教程:1、AutoCAD2012软件安装详细教程:/article/e3c78d6466dc873c4c85f58b.html2、AutoCAD2011软件安装详细教程:/article/148a192186b1ad4d71c3b1f9.html3、AutoCAD2006软件安装详细教程:/autocad/cadaz/1345623453165704.html如果06还是安装不上请看下面这个/article/363872ecd168446e4ba16f0e.html3、导入图纸、分解图纸或识别设备时图块变得异常大的解决方法?答:很多朋友经常都会遇到这种情况,就是在分解图纸或识别设备时,图块突然变得异常大。

整理斯维尔三维算量使用技巧

整理斯维尔三维算量使用技巧

整理斯维尔三维算量使用技巧斯维尔三维算量是一种用于计算机辅助设计和建模的三维建模软件。

它广泛应用于工程、建筑和制造领域,能够帮助用户创建可视化的三维模型,并进行模拟和分析。

以下是一些斯维尔三维算量使用技巧,以帮助用户更好地利用这个强大的软件。

1.熟悉界面和工具栏:首先,了解并熟悉斯维尔三维算量的界面和工具栏。

了解各个工具的功能和使用方法是掌握该软件的基础。

2.使用快捷键:斯维尔三维算量提供了丰富的快捷键选项,通过使用快捷键可以提高工作效率。

熟练掌握常用的快捷键,可以加快操作速度。

3.学习建模技巧:斯维尔三维算量提供了多种建模工具和技巧,例如绘制线、创建曲面、拉伸和旋转等。

学习这些建模技巧可以帮助用户更快速地创建模型。

4.使用命令行:斯维尔三维算量的命令行是一个非常有用的工具,可以通过输入命令来执行各种操作。

熟练掌握命令行的使用可以提高操作效率。

5.学习组件和装配:斯维尔三维算量具有强大的组件和装配功能,可以将多个模型组合在一起,创建一个完整的装配。

学习如何使用组件和装配功能可以帮助用户更好地管理复杂的项目。

6.添加约束和尺寸:斯维尔三维算量允许用户添加约束和尺寸,以确保模型的准确性和一致性。

学习如何添加约束和尺寸可以使模型更加可靠。

7.应用材质和纹理:斯维尔三维算量提供了丰富的材质和纹理库,可以为模型添加各种表面效果。

学习如何应用材质和纹理可以使模型更加真实和生动。

8.进行模拟和分析:斯维尔三维算量具有强大的模拟和分析功能,可以帮助用户评估模型的性能和行为。

学习如何进行模拟和分析可以帮助用户做出更准确的决策。

9.导出和共享模型:斯维尔三维算量支持多种文件格式,可以将模型导出为其他软件可以识别的格式,如STL、STEP等。

学习如何导出和共享模型可以方便与其他人合作和交流。

10.持续学习和交流:最后,要不断学习斯维尔三维算量的新功能和技巧,并积极参与相关的社区和论坛,与其他用户交流和分享经验。

总的来说,斯维尔三维算量是一款功能强大的三维建模软件,但要充分发挥其优势,用户需要熟悉界面和工具栏,掌握建模技巧,了解命令行操作,学习组件和装配,应用材质和纹理,进行模拟和分析,导出和共享模型,并持续学习和交流。

斯维尔三维算量常见问题解答

斯维尔三维算量常见问题解答

一. 工程打开、分析及统计报错等方面的问题1.解决“工程文件不打开、打开报错、自动退出”等问题的三板斧a) 先看工程文件里是否有扩展名为“lsp、vlx”之类的文件,删掉,最好全盘杀毒b) 当命令行提示“打开XX楼层文件失败”时,或有以下提报错提示,一般是楼层文件被破坏或是楼层文件版本太高引起的。

可以打开高版本的CAD(如09、10版本CAD),命令行输入recover,修复工程里相应的DWG楼层文件,然后另存为04低版本的CAD文件,再覆盖掉原文件即可。

c) 使用软件自带的“修复数据库”的功能,修复工程里的MDB文件,或是从软件的安装路径下AUTOSAVE文件夹里,取出本工程最近自动保存的MDB文件,改名覆盖掉工程文件里的MDB文件当不知道是楼层文件出错还是数据库出错时,可以把这三招都用上,基本上都可以成功处理。

2.分析工程时卡死不动,或报错退出。

这种问题在客户那儿很常见,而且也是非常紧急,那么该如何快速找到问题原因并解决掉?A. 处理方法:遇到这种情况时,可强行退出软件,再次打开软件和工程文件,命令行输入:scfx并回车,命令行会提示,上次分析时分析到的最后一个构件,它也正是造成分析卡死的原因。

把该构件做一下处理,如删除重新布置、打断、分解等操作,一般情况下,问题就可得到解决。

B. 注意事项:根据经验,造成上述情况的原因一般有以下几点:1.基础层里,坑槽与基坑土方的交错扣减,很多用户定义基础编号时都按默认定义,没有把不必要的坑槽子构件删掉,造成分析缓慢;2.顶斜的墙;3.拱梁拱板;4.大范围的侧壁、天棚。

5.构件编号字段太长等C. 实际案例:基础层分析死机问题一般是坑槽定义不当引起,坑槽定义挖深太大,导致在顶部相交太多,这样会导致分析时内存消耗很多,且会很慢,甚至死机。

建议:a.若不关心土方的量,则可以删除所有的坑槽。

也可以进计算规则里将所有坑槽的计算规则去除。

b.若布置了筏板,且筏板的坑槽合理,则除了筏板,其它基础的坑槽应该定义为“同筏板底”。

斯维尔三维算量常见问题解答.docx

斯维尔三维算量常见问题解答.docx

一. 工程打开、分析及统计报错等方面的问题1.解决“工程文件不打开、打开报错、自动退出”等问题的三板斧a) 先看工程文件里是否有扩展名为“ lsp、vlx之”类的文件,删掉,最好全盘杀毒b)当命令行提示“打开 XX 楼层文件失败”时,或有以下提报错提示,一般是楼层文件被破坏或是楼层文件版本太高引起的。

可以打开高版本的CAD(如 09、 10 版本 CAD),命令行输入 recover ,修复工程里相应的DWG 楼层文件,然后另存为04 低版本的CAD 文件,再覆盖掉原文件即可。

c) 使用软件自带的“修复数据库”的功能,修复工程里的MDB 文件,或是从软件的安装路径下 AUTOSAVE 文件夹里,取出本工程最近自动保存的MDB 文件,改名覆盖掉工程文件里的MDB 文件当不知道是楼层文件出错还是数据库出错时,可以把这三招都用上,基本上都可以成功处理。

2.分析工程时卡死不动,或报错退出。

这种问题在客户那儿很常见,而且也是非常紧急,那么该如何快速找到问题原因并解决掉?A.处理方法:遇到这种情况时,可强行退出软件,再次打开软件和工程文件,命令行输入:scfx 并回车,命令行会提示,上次分析时分析到的最后一个构件,它也正是造成分析卡死的原因。

把该构件做一下处理,如删除重新布置、打断、分解等操作,一般情况下,问题就可得到解决。

B. 注意事项:根据经验,造成上述情况的原因一般有以下几点:1. 基础层里,坑槽与基坑土方的交错扣减,很多用户定义基础编号时都按默认定义,没有把不必要的坑槽子构件删掉,造成分析缓慢; 2.顶斜的墙; 3. 拱梁拱板; 4. 大范围的侧壁、天棚。

5.构件编号字段太长等C.实际案例:基础层分析死机问题一般是坑槽定义不当引起,坑槽定义挖深太大,导致在顶部相交太多,这样会导致分析时内存消耗很多,且会很慢,甚至死机。

建议:a.若不关心土方的量,则可以删除所有的坑槽。

也可以进计算规则里将所有坑槽的计算规则去除。

斯维尔算量软件使用技巧

斯维尔算量软件使用技巧

斯维尔算量软件使用技巧1、可以建立自己的模板,新建模板保存在autosave中2、新建项目自动保存在相应版本的cad中下user文件夹中3、Cfg文件夹可以删除,保存上一次属性对话框的内容4、拷贝工程中要拷贝完整,包括未显示的5、工程可以在文件栏下直接打包,文件使用过程中不能直接压缩文件包。

6、双击3Dproject,可以直接打开算量软件7、一个工程由mdb及图形文件组成,发送文件要以文件夹形式发送8、Jgk文件就是就是计算数据文件9、多人合作只要将dwg文件汇总就是整个工程10、斯维尔算量软件先做构件,然后根据构件布置钢筋11、工程建立时候名称不要特殊符号,容易出现问题12、屋面位置一般不用建立一层,若存在夹层梁的情况下最好再建立一层屋面梁,比较容易区分。

13、以承台为支柱称为基础连梁,以框架柱为支柱的称为基础梁。

是否设置基础层根据基础埋深,埋深较浅不需要单独设置基础层(±0.000位置没有地下框架梁)。

14、基础层标高的设置:15、层高以结构标高为准16、工程结束后调整室外地面高差,建议调整高度自调。

17、预制管桩的布置技巧?18、选择轴网较全的,主要设置主轴,辅轴个别设置。

19、确定轴网位置时候输入“0,0”20、轴网改长度应先解除轴网上锁,然后双击后改短。

21、弧形轴网与平行轴网分开建立,然后移动拼接在一起。

22、柱子定义与结构类型相关联,框架柱有加密区,普通柱无加密区。

23、自定义柱子必须用多线段进行画,要定义重心。

24、工程设置、定义编号、构件查询中均可设置砼等级,以构件查询最优先。

25、基础是复合型构件,错层时候挖土深度需要手动修改,挖土深度软件默认同室外地坪,集中修改在根部目录下修改。

26、矩形锥台定义时候顶面尺寸同柱尺寸27、在算连发个设置中可以显示一个构件的所有属性28、对于角度倾斜的图纸29、画梁的时候从中心线下画和画到边缘都可以,计算结果相同。

30、Tab替换位置命令31、三点画弧,需要画辅助线32、梁上-100带表起悬挑,+100代表终悬挑33、框选目标构件:先点选一个,然后构件查询或者只能选择后从上往下框选为同编号构件,从下往上为所有同类型构件。

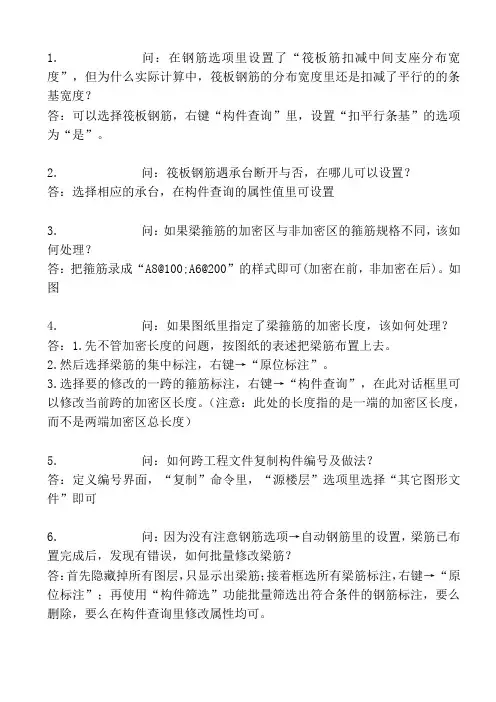

斯维尔三维算量常见问题解答第二季

斯维尔三维算量常见问题解答第二季

1. 问:在钢筋选项里设置了“筏板筋扣减中间支座分布宽度”,但为什么实际计算中,筏板钢筋的分布宽度里还是扣减了平行的的条基宽度?答:可以选择筏板钢筋,右键“构件查询”里,设置“扣平行条基”的选项为“是”。

2. 问:筏板钢筋遇承台断开与否,在哪儿可以设置?答:选择相应的承台,在构件查询的属性值里可设置3. 问:如果梁箍筋的加密区与非加密区的箍筋规格不同,该如何处理?答:把箍筋录成“A8@100;A6@200”的样式即可(加密在前,非加密在后)。

如图4. 问:如果图纸里指定了梁箍筋的加密长度,该如何处理?答:1.先不管加密长度的问题,按图纸的表述把梁筋布置上去。

2.然后选择梁筋的集中标注,右键→“原位标注”。

3.选择要的修改的一跨的箍筋标注,右键→“构件查询”,在此对话框里可以修改当前跨的加密区长度。

(注意:此处的长度指的是一端的加密区长度,而不是两端加密区总长度)5. 问:如何跨工程文件复制构件编号及做法?答:定义编号界面,“复制”命令里,“源楼层”选项里选择“其它图形文件”即可6. 问:因为没有注意钢筋选项→自动钢筋里的设置,梁筋已布置完成后,发现有错误,如何批量修改梁筋?答:首先隐藏掉所有图层,只显示出梁筋;接着框选所有梁筋标注,右键→“原位标注”;再使用“构件筛选”功能批量筛选出符合条件的钢筋标注,要么删除,要么在构件查询里修改属性均可。

7. 问:识别梁体时,没有识别到梁的截面标注,怎么办?答:可选识别出梁体,然后使用“识别”菜单下的“识别截面”命令即可批量处理。

8. 问:三维算量工程设置里,输出模式如何设置?答:如果选择定额模式,则可以对构件挂接定额并输出定额条目及定额工程量,当不挂接定额时,也会按定额的计算规则输出实物量;如果选择清单模式,则可以同时挂清单定额并输出,而且清单量按清单规则计算,定额量按定额规则计算。

但如果不挂做法的话,实物量的计算规则就是视清单模式后面的子选项而定。

9. 解决“工程文件打不开、打开报错、分析报错、自动退出”等问题的三板斧1. 先看工程文件里是否有扩展名为“lsp、vlx”之类的文件,删掉,最好全盘杀毒2. 打开高版本的CAD(如09、10版本CAD),命令行输入recover,逐个修复工程里的DWG楼层文件,然后另存为04低版本的CAD文件,再覆盖掉原文件即可。

斯维尔常见问题解答

斯维尔常见问题解答

斯维尔常见问题解答21. 附录本章内容包括:常见问题解答是⽤户在使⽤三维算量软件过程中遇到的⼀些常见问题的解答,掌握这些内容,可以进⼀步提⾼您的三维算量软件应⽤⽔平。

21.1 附录⼀常见问题解答1. 导⼊的CAD图纸的暗柱编号全都移动了⼀个柱⼦的位置(原来⽤AutoCAD打开图纸编号位置是正确的,就是导⼊⾃动变位置了)。

答先把图纸⽤AutoCAD打开,然后在命令栏输⼊w按回车键将图纸写成块,然后在三维算量⾥导⼊图纸进⾏分解。

2. 切每个楼层时,命令栏都是替提⽰:正在重⽣成模型; 错误参数类型错误:numberp: n答这可能是电脑中了CAD病毒,需要杀病毒,这类病毒在三维算量2010增强版⾥会⾃动蔽,因为三维算量增强版⾥⾃带了⼀个便捷简单查杀常见CAD病毒⽂的⼯具。

3. 如何布置天棚才可以同斜板调整?答斜板的天棚可以直接布置,只不过在三维显⽰状态下观看仍是平的天棚,但是软件中会⾃动搜斜板计算其斜⾯积,选中天棚右键构件核对】就可以看出天棚的⼯程量实际上已经参照斜板进⾏算了4. 布置梁钢筋时提⽰跨号不对应答选中该梁点击右键【跨段重组】,将梁跨号顺序调整为正确的排序,或者在该梁的【构件查询⾥直接修改梁的每跨跨号。

5. 屋⾯既出贴地砖⼜要出防⽔⼯程量么办?或者说墙⾯既要出摸灰⼜要出涂料⼯程量怎么办?或者说外墙既要出摸灰⼜要出贴砖⼯程量怎么办答可在地⾯套⾯砖定额,同时套防⽔定额,只不过程量计算式改成防⽔+上翻量就⾏。

墙⾯要输出不同的⼯程,亦可采⽤⼀种构件套不同定额做法的⽅法最重要的是选择相应的计算式。

6. 如果柱的截⾯⼀样但下层柱钢⽐上层柱钢筋多,⽤柱平法软件是可以⾃动识别的,下柱多出的柱筋锚⼊上柱1.2LAE,我的问题是1.2LAE这个值在设置中哪⾥可以修改,我好像在钢筋维⾥找不到这个修改的地⽅,还是件只能默然为1.2LAE不能修改的?答【钢筋】→【钢筋选项】→【钢筋设置】→【钢筋变量】→【柱筋】DYZJ(多余主筋),将变量组合1.2La-H改为需要的值7. 三维算量中侧壁如何能把砼、砌块、条板墙的墙⾯装修分开?现在好像只有砼和⾮砼墙⾯之分答先⽤布置间,布置房间时把【分解侧壁】勾选上,然后把条板墙单独定义编号,选择需要修改的墙⾯,⽤构件查询换其构件编号成条板墙就可以了8. 剪⼒墙构件如何绘制,结构类型选什么,⽐如说约束边缘翼柱,约束边缘转⾓柱,构造边缘端柱等答⽐如03G101-1图集的第12页中束边缘端柱,约束边缘翼柱,束边缘转⾓柱,构造边缘端柱,构造边缘翼柱,扶壁柱都可⽤“暗柱”来布置。

清华斯维尔三维算量130问

清华斯维尔三维算量130问

清华斯维尔三维算量130问1. 如何设置自定义钢筋(箍筋)?答:调用【钢筋】→〖公式定义〗命令,在定义对话框中选择相应构件名称(如柱梁等),可自定义钢筋公式。

2. 将基础层柱子复制到首层,柱子底标高就不对了,是怎么回事呢?答:当底层柱的底高为“同基础顶”时,拷贝到别的楼层后柱子底高不会变为0,而是“同基础顶”,此时柱子总高是错的,要手工调整柱子底高为0;如果柱子的底高是某个具体的数值,复制到其他楼层后底高不会自动发生变化,此时需要手工调整柱子底高到正确数值。

3. 砼柱的计算规则中有一条是“顺砼墙部分并入砼墙”,是什么意思呢?答:在某些地区的计算规则中,要求墙与柱相交时,柱中与墙相交且同墙宽的那部分工程量要求计入墙中。

4. 顶层柱子的柱筋为何不能正确取到锚固长度?答:顶层柱筋要正确计算锚固,需满足以下条件:1.柱的“楼层位置”属性需改成“顶层”(如图3所示)。

2.柱的“平面位置”属性需要正确设置,区分开边柱、角柱与中柱。

不同的平面位置其钢筋锚固长度是不一样的。

3.对于顶层边柱或角柱,其钢筋有弯入梁板的构造要求,选择钢筋名称的时候要根据工程的实际情况选择“竖向纵筋(弯入梁)”或“竖向纵筋(弯入板)”,钢筋锚固长度才能正确计算。

若是框架中柱则可以使用“竖向纵筋”。

5. 柱子识别成功后,柱子的截面尺寸变大了,不是标准的尺寸,是怎么回事?答:电子图中绘制的柱子没有按实际尺寸画(即1:1大小绘图比例),而是采用放大示意内部钢筋的形式绘制的,识别时软件会以设计图上绘制的柱子大小为准进行识别,因此会与编号尺寸不一致。

识别后可在定义编号里调整相应编号的截面尺寸。

或者识别前使用(scale)命令对柱的底图进行比例缩放,调整到1:1的比例再进行识别。

6. 底层柱子插筋如何布置?答:在布置柱插筋前,柱子必须满足以下条件:1.柱和基础必需在同一层中,且柱底高同基础顶。

2.柱的“楼层位置”属性必须是“底层”。

确认柱子满足以上条件后,先布置柱子钢筋,比如纵筋和箍筋,再用【钢筋】→〖自动钢筋〗功能,选择自动布置插筋;或者使用〖柱筋布置〗功能,手工录入柱插筋进行布置7. 在识别柱子的时候,怎么软件没有正确识别出柱子图元旁标注的编号,而是把柱子编号识别成了Z?答:解决方案:1.柱子编号离柱子太远了,如果有引线,需要在识别对话框的展开设置中把“是否考虑引线”选择为“是”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

问:我目前做的项目,很多板筋双层双向,我用整板来布置,然后布双层双向钢筋。

但是将整板删除换成小块板之后,在钢筋分析时,原来的双层双向钢筋数量变为零。

(11.08版本)请高手验证一下。

答:是啊,我想可能是布置双层双向板筋系统是自动读取所属构件有关信息的,你把所属构件删除了,钢筋找不到板,自然数量成0了。

问:感觉“点取外包尺寸”的方法,没有将板筋长算完整,未能计算伸入梁内部分,何故?答:伸入梁内部分在钢筋构造里计算,可用构件查询检查。

问:查过钢筋构造,锚长有计算式MAX(HC/2,5D),再查构件属性,长度计算式为LWB+2*LWG180,问题
1、长度计算式未能体现锚长,
答:根据您提供的消息,您布置的这根钢筋可能是“构造分布筋”吧,但是无论如何也不可能没有左右锚长的变量名的呀。

再就是您布置钢筋时一定要将板周边的支座构件打开,否则系统扑捉不到支座信息,是会算不出钢筋的锚固长度的,会将锚长判定为“0”。

问:计算一级钢筋时要增加2个弯钩,那构造分布筋超过单根钢筋长度的话,是否还要增加n*2个弯钩的长度
答:你的单根钢筋长度是指钢筋定尺吧?Ⅰ级钢筋一般是以盘条形式交货的,所以没有你说的这种情况。

问:板面筋(负筋)为什么有几根是红色的,有几根又是绿色的,而且有时候我用同样的方法布负筋,查询得到的长度不一样,如板四周的负筋绿色和红色显示的负筋长度不一样,只能用修改公式了吗,为什么会这样呢。

答:布置板钢筋的时候一定要把板显示出来。

分别布置板底筋、板面筋的时候要把梁和砼墙显示出来。

布置双层双向钢筋的时候可以不显示梁和砼墙,系统会自动判断锚固,但要重新分析之后才可以得到正确的数据。

问:用参数法定义楼梯,楼层平台板是不是要定义到楼梯里面,还是要和楼层板一起画答:梯段、平台板同属楼梯范畴,但需分别定义计算,都不跟楼层板一起画。

问:复制梁筋时,构造腰筋和其拉筋不能一次性同步复制。

(使用的是‘参照’命令)
答:是因为这类钢筋有个设置,看是不是需要相同,可以在钢筋标准\属性设置进行选择:相同编号是否布置一次。

问:加气块墙
是不是只有套了定额才能出来量啊?
同样是内墙,套一个定额,
可不可以按不同墙厚分别统计?
我怎么找不到这个出量设置啊?
答:套不套定额都可以统计出来量啊。

套一个定额,要按墙厚分别统计工程量,办法很多:
1.在工具\可视化设置\工程量输出设置菜单下找到砖石墙砌块墙对话框,左键拖拽墙宽属
性到基本换算,把墙厚设为基本换算条件。

这是最彻底的方法,不仅定额挂接一次完成,统计结果清晰明了,而且以后再用也很方便。

2.按墙厚不同将墙分别编号,一次性挂接定额,利用工程量统计界面上筛选记录功能(左上第二个按钮)按编号统计,合在一起的量也可以分别得到。

3.用查找功能将不同墙厚的墙分次挂接同一定额,每次都在指定换算里注明墙厚,分别指定的量也不会合在一起。

问:根据上海93定额的规定
板是这样算的,
分不同板厚,算面积,不扣除梁、柱所占面积
我自行修改了,这个统计规则,按SD(底面积)来统计,计算规则里,我也把该不扣的都不扣了,
但是出来的数据,只是底板面积。

我想,是不是应该把SD1也加上去,
可是我验证了一小块板,好象不对啊。

想问一下,SD1里,[板侧]面积,是指什么,其他的呢,
请问这个问题怎么解决?
答:1.首先,在定额挂接公式中加入调整值;
2.其次,在计算规则中设定:板面积延伸至内梁中,外梁边;延伸至内柱中,外柱边;
问:1。

为何不将地下室底板垫层单独设置为一个构件?
2。

以三桩六边形承台作为中间支座的多跨梁,为何不能进行梁段重组?
3。

图形导入后,有窗的地方识别不了墙(实际上图纸用窗覆盖了墙),如何办?
4。

图形导入并识别后,将所有层解冻,隐藏或去掉多余显示的最好办法是隔离、冻结还是删除?如要只要求显示第5层所有的图层,但第4层和第六层的图层也会叠加显示,如何办?5。

墙体识别时将不是墙的构件、线条识别成了墙体,如何处理?
答:1垫层利用基础的尺寸更减少操作啊
2梁段重组的条件修改到合适的值应当可以编辑吧
3,可以选择窗作为墙线或调整识别条件中的洞口宽度
4.最好用隔离,只显示5的层可以在layer命令中使用过滤的方法过滤显示
5.选择墙线时不要选择无关的实体,或用窗选识别
问:1、砖内、外墙不能分类输出工程量;
2、洞口(转折窗及外凸窗)如何布置;
4、坡屋面天棚抹灰不能按斜面分析计算工程量;
答:1、可在套定额时,修改定额名称,如“X-XXX M5.0混浆砌砖内墙”,这样同一条定额就不汇总工程量,可以分别统计砖内、外墙的工程量了。

在输出设置中增加编号的换算条件应当可以分类出来(通过ZNQ和ZWQ)来区分
2、外凸窗好象软件能布置。

转折窗可由单窗组合,但转折窗对应的墙体,用洞口布置替代(因为转折窗的面积,与扣墙体的面积不等)。

凸窗及转角窗都能布置,就在凸窗布置的那个按钮中。

4、问题属实。

可修改公式为:(ST+ST1+ST2+SZLC)*1.0356(1.0356为坡屋面系数)来解
决。

不当之处,敬请各位指正。

问:1.布板筋,从柱边开始,不影响外包长度吗?
2.异形板可自动排列钢筋长短吗?
3.布面筋时,底筋描述为显示灰色,不影响吗?
4.马凳筋可只布一个方向的吗?
5.为何选了挑长,布板筋后没有显示挑长呢?
答:1、从柱边开始会影响外包长度,最好是从梁,墙边开始。

2、异形板要采用异形板筋(面筋/底筋)来布置,如果采用板底筋/板面筋来布置是不能自动排列钢筋长短的。

3、布置板面筋的时候,因为底筋的描述不会使用到,所以会把它灰掉。

4、马凳筋是要指定水平方向和垂直方向的长度,实际是一个区域的凳筋。

5、布置板面筋才用到挑长,布置钢筋后,挑长是否用到,下面命令行有提示的。

问:1、集中标注钢筋为2B222,原位标注钢筋为4B22,已布置2B22受力锚固面筋,布置端支座负筋时是布置4B22还是2B22(扣除通长筋2B22)?
2、现布置一KL,2跨右端悬挑,布置端支座负筋带悬挑端,梁跨是输入 2 还是2 100?布置梁筋后为什么不见悬臂梁的钢筋?
3、怎样删除已布置梁的钢筋?是否直接删除就可以了?
4、怎样查已布置钢筋的长度计算公式?
答:1.应扣除通长筋2B22
2.梁跨是输入 2 100
3.直接删除就可以了
4。

可从梁筋右下角的三角中查询
问:1、我布置一块板(7300X5200mm)的单层双向底筋,板筋的长度计算式为7266.67+2*62.5+max(300/2,5*10)+300/2+0(计算公式:LYBFB+2*LWG180+LLMC+LRMC+JTZC),7266.67是怎样得来的?为何还有小数呢?公式中的max(300/2,5*10)+300/2怎样理解?
2、布置板的负筋(边框梁300*650),板的长度计算式为1500+324+150-2*15+0(计算公式:LWB+LLMC+LRMC+JTZC),长度计算式中的324怎样得来的?是否也应该是150-2*15(90度弯钩)
答:1.布单层双向底筋时,系统将自动得到LYBFB长度,由于板边会因柱一类使板凹进部分的情况产,平均计算的长度就有了小数。

max(300/2,5*10)+300/2是说锚长按半个支座计算,其中左支座还考虑不小于5d。

2.长度计算式中的324是变量la的数值,G101是这样规定,也有一些工程实例,如与你的具体工程不符可以修改。

问:.梁筋布置时如何集中标注腰筋?图纸一般给出如C16-150的形式,是否要先计算出根数再布置?如何集中布置梁和剪力墙的拉筋?
答:如果采用手动布置,要求手动计算根数后再布置,也可以采用单梁识别来布置,把设置中的自动布置要求选择上,然后,填写好钢筋描述2b16,设置其它数据,点梁,就可以自动带出腰筋,拉筋也可以带上。

目前不能集中布置墙的拉筋。

问:柱插筋放在承台里布置吗?当相同编号的承台有的柱插筋,有的又没有时,如何处理?答:柱插筋一般在柱中布置。

问:承台内"钢筋关键字"代表什么意思,为何有的找不出解释?
答:钢筋关键字是钢筋公式中采用的各个变量。

基础的有些关键字是根据基础的定义数据来得,这些关键字没有做出解释。

问:梁箍筋如何在一根变截面梁上快速集中标注?
答:如果箍筋类型和箍筋的描述都是一样的,采用在梁跨号中输入0(通跨)布置。

如果是变截面不同就要单独变截面的跨。

问:1电渣压力焊及套筒连接接头的钢筋增加长度是多少?都是10*D吗
2如何在计算钢筋长度时,增加电渣压力焊及套筒连接接头的长?
3在钢筋标准的搭接长度中修改,好象所有的接头都改为一样的了,包括绑扎
答:1。

电渣压力焊及套筒连接接头的钢筋增加长度是多少,这两类接头还没有计算增加长度,现在只是计算了绑扎,单面搭接焊,双面搭接焊计算了搭接长度。

2。

现在如果要增加这类接头的长度,只能修改公式。

3。

钢筋标准中的搭接长度的修改只是针对绑扎。

单面搭接焊,双面搭接焊也可以在钢筋标准中设置。
