斯维尔安装算量几个常见问题

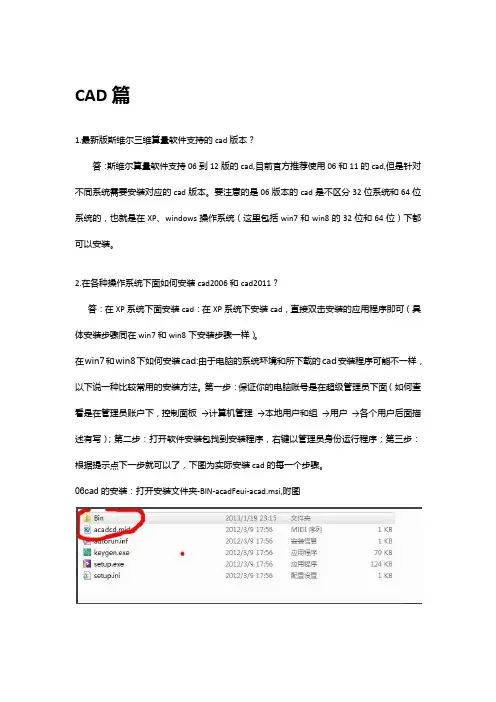

斯维尔使用中常见问题
CAD篇1.最新版斯维尔三维算量软件支持的cad版本？答：斯维尔算量软件支持06到12版的cad,目前官方推荐使用06和11的cad,但是针对不同系统需要安装对应的cad版本。
要注意的是06版本的cad是不区分32位系统和64位系统的，也就是在XP、windows操作系统（这里包括win7和win8的32位和64位）下都可以安装。
2.在各种操作系统下面如何安装cad2006和cad2011？答：在XP系统下面安装cad：在XP系统下安装cad，直接双击安装的应用程序即可（具体安装步骤同在win7和win8下安装步骤一样）。
在win7和win8下如何安装cad:由于电脑的系统环境和所下载的cad安装程序可能不一样，以下说一种比较常用的安装方法。
第一步：保证你的电脑账号是在超级管理员下面（如何查看是在管理员账户下，控制面板→计算机管理→本地用户和组→用户→各个用户后面描述有写）；第二步：打开软件安装包找到安装程序，右键以管理员身份运行程序；第三步：根据提示点下一步就可以了，下图为实际安装cad的每一个步骤。
06cad的安装：打开安装文件夹-BIN-acadFeui-acad.msi,附图2011cad安装：需要特别注意的是，在安装CAD2011或者CAD2012需要安装包的存放路径和安装路径都是英文的，这样可以避免在安装的时候软件时候提示部分组件安装失败。
1.打开CAD2011软件安装包找到Setup，右键以管理员身份运行。
2.在单击安装产品，进行安装3.选择下一步在激活的时候需要注意，第一次激活的时候可能会提示序列号不正确，此时点击关闭，在重新点击激活即可，有的情况是需要断开网络进行激活，激活成功之后可以正常联网使用。
AutoCAD安装教程：1、AutoCAD2012软件安装详细教程：/article/e3c78d6466dc873c4c85f58b.html2、AutoCAD2011软件安装详细教程：/article/148a192186b1ad4d71c3b1f9.html3、AutoCAD2006软件安装详细教程：/autocad/cadaz/1345623453165704.html如果06还是安装不上请看下面这个/article/363872ecd168446e4ba16f0e.html3、导入图纸、分解图纸或识别设备时图块变得异常大的解决方法？答：很多朋友经常都会遇到这种情况，就是在分解图纸或识别设备时，图块突然变得异常大。
斯维尔三维算量常见问题解答
一. 工程打开、分析及统计报错等方面的问题1.解决“工程文件不打开、打开报错、自动退出”等问题的三板斧a) 先看工程文件里是否有扩展名为“lsp、vlx”之类的文件，删掉，最好全盘杀毒b) 当命令行提示“打开XX楼层文件失败”时，或有以下提报错提示，一般是楼层文件被破坏或是楼层文件版本太高引起的。
可以打开高版本的CAD（如09、10版本CAD），命令行输入recover，修复工程里相应的DWG楼层文件，然后另存为04低版本的CAD文件，再覆盖掉原文件即可。
c) 使用软件自带的“修复数据库”的功能，修复工程里的MDB文件，或是从软件的安装路径下AUTOSAVE文件夹里，取出本工程最近自动保存的MDB文件，改名覆盖掉工程文件里的MDB文件当不知道是楼层文件出错还是数据库出错时，可以把这三招都用上，基本上都可以成功处理。
2.分析工程时卡死不动，或报错退出。
这种问题在客户那儿很常见，而且也是非常紧急，那么该如何快速找到问题原因并解决掉？A. 处理方法：遇到这种情况时，可强行退出软件，再次打开软件和工程文件，命令行输入：scfx并回车，命令行会提示，上次分析时分析到的最后一个构件，它也正是造成分析卡死的原因。
把该构件做一下处理，如删除重新布置、打断、分解等操作，一般情况下，问题就可得到解决。
B. 注意事项：根据经验，造成上述情况的原因一般有以下几点：1.基础层里，坑槽与基坑土方的交错扣减，很多用户定义基础编号时都按默认定义，没有把不必要的坑槽子构件删掉，造成分析缓慢；2.顶斜的墙；3.拱梁拱板；4.大范围的侧壁、天棚。
5.构件编号字段太长等C. 实际案例：基础层分析死机问题一般是坑槽定义不当引起，坑槽定义挖深太大，导致在顶部相交太多，这样会导致分析时内存消耗很多，且会很慢，甚至死机。
建议：a.若不关心土方的量，则可以删除所有的坑槽。
也可以进计算规则里将所有坑槽的计算规则去除。
b.若布置了筏板，且筏板的坑槽合理，则除了筏板，其它基础的坑槽应该定义为“同筏板底”。
斯维尔常见问题
问题集录1、怎么将三维算量软件中的换算信息导入计价软件中？→→回复：三维算量中做了换算，会根据这些条件区分工程量来统计，导入计价软件中，定额就是分开的，不会体现出来。
人材机的换算要在计价软件里操作。
2、（1）墙构造柱装饰不扣减，构造柱一直都被当自然洞口扣除了。
→→回复：在选量选项→计算规则→墙面查看有没有“加构选柱侧”。
3、三维算量里查询构件时出现“环境类别”选不了（给了图纸：分级和酸碱煮平台）。
→→回复：研发那边说了、到时这个功能会取消掉，叫客户修改保护层厚度就可以了，修改去掉之后客户可以自行根据图纸上要求修改保护层厚度，不需要根据环境类别和钢筋来定义保护层厚度，不会相冲突，客户可以灵活运用。
4、经典布置下布置的双跑楼梯计算的投影面积不对。
即使非经典布置下，有的楼梯计算的投影面积也有一定的几率出错。
只有重新修改下顶高度后，计算才正确。
→→处理结果：核对一下两种布置模式下，默认参数是否相同（邵工）5、一打开三维算量就在sys目录下自动生成acad.lsp文件，这正常吗？算不算是病毒？→→回复：不是，这是为了防止病毒我们做的一些处理来的，一般情况下cad产生的病毒确实是这些文件后缀名,但不一定是。
（邵工）6、连梁斜向交叉筋锚长算不到，取不到锚固值la。
→→回复：选择相应选项勾选抗震等级，改为全部。
7、挑檐天沟的装饰布置没有量？→→回复：布置的这个构件的时候它自带着有装饰的，要在算量选项勾选相应装饰面积输出。
→→回复：（1）确认有计算垫筋的量（2）在识别设置中选择你之前布置的垫筋的钢筋标注（3）再次核对梁的单筋就会有垫筋的量9、装饰墙面出量不分非砼面和砼面量。
软件在核对构件是砼面面积为0 所以应该算作砼面的量（如平墙梁侧）都就是入非砼面了。
→→回复：在下图选项中进行设置。
10、现在我们的OEM支不支持W7 64位系统？→→回复：支持11、企业管理版要使用的project有没要求是哪个版本的？→→回复：要求2003版的project。

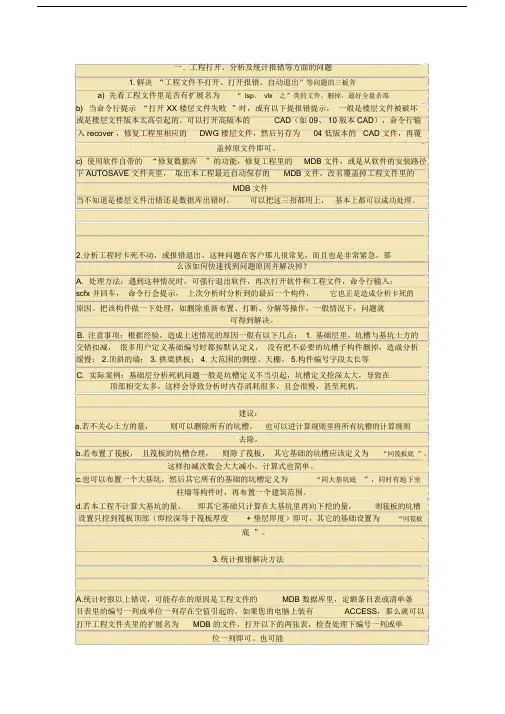

斯维尔三维算量常见问题解答.docx
一. 工程打开、分析及统计报错等方面的问题1.解决“工程文件不打开、打开报错、自动退出”等问题的三板斧a) 先看工程文件里是否有扩展名为“ lsp、vlx之”类的文件，删掉，最好全盘杀毒b)当命令行提示“打开 XX 楼层文件失败”时，或有以下提报错提示，一般是楼层文件被破坏或是楼层文件版本太高引起的。
可以打开高版本的CAD（如 09、 10 版本 CAD），命令行输入 recover ，修复工程里相应的DWG 楼层文件，然后另存为04 低版本的CAD 文件，再覆盖掉原文件即可。
c) 使用软件自带的“修复数据库”的功能，修复工程里的MDB 文件，或是从软件的安装路径下 AUTOSAVE 文件夹里，取出本工程最近自动保存的MDB 文件，改名覆盖掉工程文件里的MDB 文件当不知道是楼层文件出错还是数据库出错时，可以把这三招都用上，基本上都可以成功处理。
2.分析工程时卡死不动，或报错退出。
这种问题在客户那儿很常见，而且也是非常紧急，那么该如何快速找到问题原因并解决掉？A.处理方法：遇到这种情况时，可强行退出软件，再次打开软件和工程文件，命令行输入：scfx 并回车，命令行会提示，上次分析时分析到的最后一个构件，它也正是造成分析卡死的原因。
把该构件做一下处理，如删除重新布置、打断、分解等操作，一般情况下，问题就可得到解决。
B. 注意事项：根据经验，造成上述情况的原因一般有以下几点：1. 基础层里，坑槽与基坑土方的交错扣减，很多用户定义基础编号时都按默认定义，没有把不必要的坑槽子构件删掉，造成分析缓慢； 2.顶斜的墙； 3. 拱梁拱板； 4. 大范围的侧壁、天棚。
5.构件编号字段太长等C.实际案例：基础层分析死机问题一般是坑槽定义不当引起，坑槽定义挖深太大，导致在顶部相交太多，这样会导致分析时内存消耗很多，且会很慢，甚至死机。
建议：a.若不关心土方的量，则可以删除所有的坑槽。
也可以进计算规则里将所有坑槽的计算规则去除。
斯维尔常见问题解答.
21. 附录本章内容包括:常见问题解答是用户在使用三维算量软件过程中遇到的一些常见问题的解答，掌握这些内容，可以进一步提高您的三维算量软件应用水平。
21.1 附录一常见问题解答1. 导入的CAD图纸的暗柱编号全都移动了一个柱子的位置（原来用AutoCAD打开图纸编号位置是正确的，就是导入自动变位置了）。
答先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。
2. 切每个楼层时，命令栏都是替提示：正在重生成模型; 错误参数类型错误:numberp: n答这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文的工具。
3. 如何布置天棚才可以同斜板调整？答斜板的天棚可以直接布置，只不过在三维显示状态下观看仍是平的天棚，但是软件中会自动搜斜板计算其斜面积，选中天棚右键构件核对】就可以看出天棚的工程量实际上已经参照斜板进行算了4. 布置梁钢筋时提示跨号不对应答选中该梁点击右键【跨段重组】，将梁跨号顺序调整为正确的排序，或者在该梁的【构件查询里直接修改梁的每跨跨号。
5. 屋面既出贴地砖又要出防水工程量么办？或者说墙面既要出摸灰又要出涂料工程量怎么办？或者说外墙既要出摸灰又要出贴砖工程量怎么办答可在地面套面砖定额，同时套防水定额，只不过程量计算式改成防水+上翻量就行。
墙面要输出不同的工程，亦可采用一种构件套不同定额做法的方法最重要的是选择相应的计算式。
6. 如果柱的截面一样但下层柱钢比上层柱钢筋多，用柱平法软件是可以自动识别的，下柱多出的柱筋锚入上柱1.2LAE，我的问题是1.2LAE这个值在设置中哪里可以修改，我好像在钢筋维里找不到这个修改的地方，还是件只能默然为1.2LAE不能修改的？答【钢筋】→【钢筋选项】→【钢筋设置】→【钢筋变量】→【柱筋】DYZJ（多余主筋），将变量组合1.2La-H改为需要的值7. 三维算量中侧壁如何能把砼、砌块、条板墙的墙面装修分开？现在好像只有砼和非砼墙面之分答先用布置间，布置房间时把【分解侧壁】勾选上，然后把条板墙单独定义编号，选择需要修改的墙面，用构件查询换其构件编号成条板墙就可以了8. 剪力墙构件如何绘制，结构类型选什么，比如说约束边缘翼柱，约束边缘转角柱，构造边缘端柱等答比如03G101-1图集的第12页中束边缘端柱，约束边缘翼柱，束边缘转角柱，构造边缘端柱，构造边缘翼柱，扶壁柱都可用“暗柱”来布置。
斯维尔常见问题解答解读
21. 附录本章内容包括:常见问题解答是用户在使用三维算量软件过程中遇到的一些常见问题的解答，掌握这些内容，可以进一步提高您的三维算量软件应用水平。
21.1 附录一常见问题解答1. 导入的CAD图纸的暗柱编号全都移动了一个柱子的位置（原来用AutoCAD打开图纸编号位置是正确的，就是导入自动变位置了）。
答先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。
2. 切每个楼层时，命令栏都是替提示：正在重生成模型; 错误参数类型错误:numberp: n答这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文的工具。
3. 如何布置天棚才可以同斜板调整？答斜板的天棚可以直接布置，只不过在三维显示状态下观看仍是平的天棚，但是软件中会自动搜斜板计算其斜面积，选中天棚右键构件核对】就可以看出天棚的工程量实际上已经参照斜板进行算了4. 布置梁钢筋时提示跨号不对应答选中该梁点击右键【跨段重组】，将梁跨号顺序调整为正确的排序，或者在该梁的【构件查询里直接修改梁的每跨跨号。
5. 屋面既出贴地砖又要出防水工程量么办？或者说墙面既要出摸灰又要出涂料工程量怎么办？或者说外墙既要出摸灰又要出贴砖工程量怎么办答可在地面套面砖定额，同时套防水定额，只不过程量计算式改成防水+上翻量就行。
墙面要输出不同的工程，亦可采用一种构件套不同定额做法的方法最重要的是选择相应的计算式。
6. 如果柱的截面一样但下层柱钢比上层柱钢筋多，用柱平法软件是可以自动识别的，下柱多出的柱筋锚入上柱1.2LAE，我的问题是1.2LAE这个值在设置中哪里可以修改，我好像在钢筋维里找不到这个修改的地方，还是件只能默然为1.2LAE不能修改的？答【钢筋】→【钢筋选项】→【钢筋设置】→【钢筋变量】→【柱筋】DYZJ（多余主筋），将变量组合1.2La-H改为需要的值7. 三维算量中侧壁如何能把砼、砌块、条板墙的墙面装修分开？现在好像只有砼和非砼墙面之分答先用布置间，布置房间时把【分解侧壁】勾选上，然后把条板墙单独定义编号，选择需要修改的墙面，用构件查询换其构件编号成条板墙就可以了8. 剪力墙构件如何绘制，结构类型选什么，比如说约束边缘翼柱，约束边缘转角柱，构造边缘端柱等答比如03G101-1图集的第12页中束边缘端柱，约束边缘翼柱，束边缘转角柱，构造边缘端柱，构造边缘翼柱，扶壁柱都可用“暗柱”来布置。
斯维尔三维算量常见问题解答第二季
1. 问：在钢筋选项里设置了“筏板筋扣减中间支座分布宽度”，但为什么实际计算中，筏板钢筋的分布宽度里还是扣减了平行的的条基宽度？答：可以选择筏板钢筋，右键“构件查询”里，设置“扣平行条基”的选项为“是”。
2. 问：筏板钢筋遇承台断开与否，在哪儿可以设置？答：选择相应的承台，在构件查询的属性值里可设置3. 问：如果梁箍筋的加密区与非加密区的箍筋规格不同，该如何处理？答：把箍筋录成“A8@100;A6@200”的样式即可(加密在前，非加密在后)。
如图4. 问：如果图纸里指定了梁箍筋的加密长度，该如何处理？答：1.先不管加密长度的问题，按图纸的表述把梁筋布置上去。
2.然后选择梁筋的集中标注，右键→“原位标注”。
3.选择要的修改的一跨的箍筋标注，右键→“构件查询”，在此对话框里可以修改当前跨的加密区长度。
（注意：此处的长度指的是一端的加密区长度，而不是两端加密区总长度）5. 问：如何跨工程文件复制构件编号及做法？答：定义编号界面，“复制”命令里，“源楼层”选项里选择“其它图形文件”即可6. 问：因为没有注意钢筋选项→自动钢筋里的设置，梁筋已布置完成后，发现有错误，如何批量修改梁筋？答：首先隐藏掉所有图层，只显示出梁筋；接着框选所有梁筋标注，右键→“原位标注”；再使用“构件筛选”功能批量筛选出符合条件的钢筋标注，要么删除，要么在构件查询里修改属性均可。
7. 问：识别梁体时，没有识别到梁的截面标注，怎么办？答：可选识别出梁体，然后使用“识别”菜单下的“识别截面”命令即可批量处理。
8. 问：三维算量工程设置里，输出模式如何设置？答：如果选择定额模式，则可以对构件挂接定额并输出定额条目及定额工程量，当不挂接定额时，也会按定额的计算规则输出实物量；如果选择清单模式，则可以同时挂清单定额并输出，而且清单量按清单规则计算，定额量按定额规则计算。
但如果不挂做法的话，实物量的计算规则就是视清单模式后面的子选项而定。
9. 解决“工程文件打不开、打开报错、分析报错、自动退出”等问题的三板斧1. 先看工程文件里是否有扩展名为“lsp、vlx”之类的文件，删掉，最好全盘杀毒2. 打开高版本的CAD（如09、10版本CAD），命令行输入recover，逐个修复工程里的DWG楼层文件，然后另存为04低版本的CAD文件，再覆盖掉原文件即可。
斯维尔三维算量常见问题解答
斯维尔三维算量常见问题解答1、识别轴号时轴号识别不了是什么原因？答：轴号识别不了肯能有以下原因：1）轴号的大小超过了默认设置的大小，需要在识别轴网中设置修改轴号的大小即可解决；2）可能您的轴网线是按块形式存在于您的电子文档中，遇到这类情况只要您用CAD的“分解”命令(EXPLODE)将轴网图形框选炸开，再进行轴网识别操作，就能解决不能识别轴网的问题。
必需严格按对话框内提示操作，如您不想要轴网编号，但是在做轴网识别时也必需选取轴网编号，待识别工作完成之后再将轴网编号删除，千万不可不选轴网编号就开始确定进行识别。
否则系统不会按您的要求自动识别轴网。
3）可能你是直接打开了一个电子文档在操作；4）电子文档或者导入电子文档之后对图形进行过补充，并在图形中存在0图层，这样系统不会对0图层进行识别的；2、问：楼层组合完成之后，没有显示组合的工程？答：组合楼层的文件已经经开启了，在“窗口”命令下的另一个dwg格式的文件（3da_assemble_file.dwg）.3、问：在分析全部构件时，分析到一半时，在分析计算栏出现”面体关系不一致”，“建模错误”等字样然后停滞不前是什么原因对工程量有什么影响？答：采用我后来修改过的工程应该可以分析过。
出现“建模错误”是CAD内计算模块提示，不用理会。
停滞不前是分析速度慢引起。
在分析过程中若切换CAD到其它程序，分析不会中断，但可能会导致进度不刷新（即实际分析在继续，但进度条不往前走。
本工程有的构件很长，这样会导致单个构件关联很多构件，这样会导致中间计算量很大。
首层单层分析统计，在2.4G双核下，分析统计要花18分钟左右）4、问：如果单个构件分析计算工程量是否影响最终结果，这样计算能否扣减图形相关联的工程量？答：单个构件分析，主要起核查作用。
单个构件分析计算同样会扣减相关联工程量。
与最终全选分析结果完全一样。
5、问：楼层设置中层接头怎么设置？有什么作用?答：标准层的接头需要有层接头个数的设置，一般是有多少个标准层就设置多少个层接头，这样接头个数和绑扎搭接长度才能计算得准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装算量使用中的几个常见问题许多用户在使用“安装算量”软件的时候，经常会问些相同的问题，而这些问题很多时候是由于操作不当引起的，以下总结了几个较具代表性的问题，对其进行说明。
一、“喷淋管径”命令【喷淋管径】命令,在消防工程预算中用的最多、也能为我们提高工作效率的就是此命令。
由于有些消防工程图纸中，消防水管上没有标明管径规格，只是在设计说明中列出一个喷头用DN25的水管，二个喷头用DN32的水管等等，我们在计算水管工程量时如果将规格标注在图上再来计算不仅速度慢，又不方便，这就需要有一个自动根据喷头数量自动判定水管的规格。
【喷淋管径】的作用是根据设定的参数，设置和标注喷淋管径，命令执行后，弹出如下对话框:图 1-1 根据喷头数自动确定管径根据工程要求的危险级别设定管径与喷头数的关系，点击确定返回操作屏幕选定所要要计算喷淋干管。
特别提示1 此命令不能单独使用，它使用的前提条件是首先布置或识别了喷淋水管；2 接着布置或识别了喷淋头；3 如果喷淋头与喷淋水管不在同一标高，还必须要用【设备连管】命令将竖直方向的水管相连；4 最后才能用喷淋管径命令根据每段水管上连接的喷头数量自动判定水管管径。
也就是使用此命令的前提条件是喷淋头及喷淋水管一定要存在，且喷淋头与喷淋水管相连接，否则软件无法自动判定，如下图。
图 1-2 喷头与水平管的连接二、“水管识别”命令中的“合并间距”对话框“水管识别”命令中的“合并间距”对话框,很多时候可以灵活应用。
例如，在喷淋水管系统中，有些主管的安装标高较低，当它与其他支管在平面空间上交叉时，在CAD的图面上是用断线来表达的：如下图。
图 2-1 主管的断线表示这时如果“合并间距”设置的值比较小，识别生成的水管将是断开的。
但是如果合并间距设得过大，我们又怕有些本不应该连起来的水管误连接在一起。
此时，我们可以先用一个较小的合并间距将支管先识别出来。
然后再用“过滤选择”命令将主管过滤出来，删除后再设一个较大的“合并间距”，和一个低于支管的标高再将主管识别出来，此时水管就连接在一起了。
在二维图上依然是用断线来表示的，但从三维图上可以清楚的看到水管是一根完整的水管。
图 2-2 识别后主管的断线表示图 2-3 识别后主管的三维表示三、原始图层识别在构件识别类的命令中，如果原始图纸的相同构件不在同一个图层上面，很多用户会一个个图层进行识别，实际上，软件可以一次识别多个图层，这样就大大提高了识别效率。
但识别时不能一次性框选，而只能依次点选。
如下图：图 3-1 直线在不同的图层三根不同颜色的线分别在图层1，图层2，图层三上。
欲将这三根线识别成同一构件，在执行识别类命令时（以水管为例）点“原始图层”输入框右边的“提取”按钮，软件返回到绘图界面，然后依次点选三根直线所在的图层（本例中即直接依次点击三根不同颜色的线，不能从左上往右下框选，也不能从右下往左上框学选，否则只能选择到一个图层。
）直至三条直线全部从图面上消失。
图 3-2 水管识别对话框单击鼠标右键确认后，命令提示行显示“选择需要识别为水管的对象：”，此时可框选三根直线，回车确认后三根直线就同时被识别为水管了。
图 3-3 识别出的三根水管四、材料表提取很多用户在提取电线电缆的材料表的时候反映提取不到材料表，其中很大一部分原因是电线、电缆型号的关键字没有设定，故软件无法识别到材料。
如下图：图 4-1 各种类型电缆型号材料表中共有WDZB、WDZBN、WDZA三种型号的电缆，不难发现，各型号的前三个字母都是一样的均为：WDZ。
我们就可以在电气系统菜单中的电缆选项卡下执行【提取材料表】命令，命令行提示：“选择文字”。
选择图5-1中的文字后发现材料并未提取出来。
图 4-2 材料识别窗口此时，我们可点击“高级设置”按钮，弹出如图5-3材料关键字设置窗口。
图 4-3 关键字设置对话框在对话框右边“线编号文字样式”区域单击右键，选择“增加”命令，弹出“标头设置窗口。
在代号对话框输入“WDZ*”，名称改为电缆名称，类型不变。
点击“确定”按钮后返回图5-2界面，点击“选文字”按钮后，重新选择材料表里的电缆型号文字列，各种类型的电缆就提取出来了。
见图5-4：图 4-4 识别出的电缆型号列表五、“相同成块”命令在构件的识别过程中，如果在同一图层上的图例不是一个图块，而是由若干个图形对象构成的集合，那么每个图形对象都会被识别成为一个构件，这显然是错误的。
如下图：图中的灯管是由两根垂直线段一根水平多段线三个图形对象构成，那么，灯具识别时会将每个图形对象识别成一个灯具，即生成三个灯具。
图 5-1 识别图形对象生成三根灯管要正确识别，就必须用相同成块命令将三个图形对象整合成一个图块，这样，软件就可以正确识别了。
图 5-2 将三个图形对象“相同成块”“相同成块”命令的详细表述可参看软件的帮助。
将三个图元“相同成块”识别成的单根灯管见下图。
图 5-3 “相同成块”后识别出的灯具六、风管与风机盘管的连接在风管与风机盘管连接的时候，由于设备的接口尺寸各个厂家的都不相同，用户可在风机盘管前端先根据盘管的出口尺寸布置一截短管，然后再用风管连接命令将两管连接起来。
图 6-1 风机盘管前布置短管图 6-2 风机盘管前布置短管三维图图 6-3 风机盘管前变径连接三维图7、电子图中没有接线盒,能不能自动识别出接线盒的个数?答：在电气识别布置界面选择附件-接线盒，布置时选择自动识别就可以自动识别接线盒的数量8、能不能将电气工程中的水平管和立管分别单独计算出来?答：现在已经是分开的9、管配线布置后，设备连管时起立管里的线没有，只有管，而事实上是应该有的。
答：新电气中管线进行设备连管时,可以改变立管的管型,不改变时就与水平管一致,但立管里的线是与水平管一致.构件编辑立管可以查看.10、布置对话框中的标高增加记忆功能，以免每次关闭对话框后，标高就恢复到默认值。
答：电气中设备附件的布置识别中,更改安装高度根据编号来记忆.11、设备识别增加【选择文字和线条】的识别方式，对于设备比较密集、设备型号文字比较密集的图纸是很有用的。
答：在设备，灯具，器具，附件的识别中增长了文字和线条的识别方式，操作是先选择识别块，然后选后要识别给设备的文字。
12、不能识别风管接头（弯头、三通、四通）答：布置接头13、设备连线方面:仅能连接一根管道远不够的,进线一根出线要10多根啊答：设备连管只能是一个设备连一个管。
不能一个设备多个管。
这种情况必须要自己来布置！14、通风空调：1。
系统类型:缺少消防排烟;厨房排烟。
2。
防火阀种类少(软件中仅给了2中,实际当中有8中) 防火阀种类少(软件中仅给拉2种,实际当中有8种).答：通风空调系统类型及风管材料可以自行输入消防排烟\厨房排烟.防火阀的种类在构件名称中可以自行添加,这些都很灵活,用户可以自行输入15、安装算量中喷淋系统中既有管径标注也有根据喷头个数判定管径的表格，先后顺序应该改怎样？答：先根据喷头个数自动判定管径（喷淋管径），有管径的原始标注与判定不符时，再用管径识别。
16、如果没有系统图，识别电气图中的线路流程是什么样的？答：操作如下17、如何布置接线盒？答：在布置识别选项中找到附件，选择接线盒，布置方法：（1）、可用手动布置即（点布置），直接在图纸上选择布置点布置。
如图：（2）、可用自动布置即（AUTO）,在弹出的自动布置选项中设置接线盒生成规则，如下图点击确定或者根据命令行的提示布置即可18、电气系统下电线类型没有合适的类型如何增加？答：在布置识别界面选择【电线】，选择【新建编号】，输入新编号即可。
18、建立了楼层框，【为什么在构建汇总表（分楼层）】报表里面没有楼层信息？答：图中楼层框有重复，如果是同一楼层两张图纸，建立楼层框是应该把这两张图纸建在一个楼层框中，否则在报表中是看不到楼层信息的19、如何修改计算公式？答：选择【工程算量】点击【出量设置】，根据参数变量，修改计算表达式，点击确定，计算即可。
20、新版本的绕梁调整在系统中怎么找不到？答：发布日期在2008年7月15日的版本中，绕梁调整命令在【系统辅助】操作命令下。
21、如何将两条相交的管线打断？答：点击电气系统-------交线断开命令，返回图中选择相交管线，点击鼠标右击即可。
22、风管、水管识别后如何修改高度？答：点击需要修改的风管（水管），鼠标右键，在属性中修改操作高度或者立管的起始高度、终点高度即可。
23、桥架相交处的管件如何计算？答：相交处的管件是并入到桥架中计算，因此在桥架相交处不会生成管件，其工程量是按照桥架中心线计算。
24、如何修改水管坡度？答：水系统系----坡度修改命令，根据命令行的提示修改水管异端的高度（或者整段水管的坡度）即可。
25、图层冻结后想要只显示部分被冻结的图层，如何操作？答：选择回复冻结命令，图中只显示被冻结的所有图层，选择所要回复显示的图层，鼠标右键即可。
26、系统图中只有电线的规格，怎么办？答：在电线菜单下选择提取编号识别，根据命令行的提示选择电线编号即可。
27、图纸导入后比例有问题怎么办？答：在识别转换菜单下有图纸缩放功能缩放图纸比例。
