吐根哈特 别墅 分析
大师作品分析——图根哈特住宅(孙广松、伍鹏程、王英文)
立面分析
通过分析我们发现一 楼的玻璃的面积明显 大于二层。这与前面 的平面分析的结果相 符。 一楼面向花园通过落 地窗形成开敞的大空 间。二层由于是用于 居住的私密空间，所 以只用小窗采光。
柱子
柯布西耶惯用的圆 柱暗示了周围空间 无方向地自由流动 伸展， 伸展，而密斯的不 锈钢十字形柱则在 于含蓄地矢量化四 周的“ 周的“空”
大师作品分析
图根哈特别墅 ——路德维希·密斯·凡·德·罗

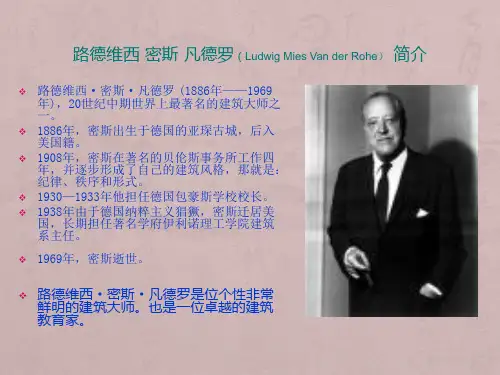

建筑师简介----路德维希·密斯·凡·德·罗
现代建筑大师，与赖特， 柯布西耶 格罗皮乌斯齐名， 柯布西耶， 现代建筑大师，与赖特，勒·柯布西耶，格罗皮乌斯齐名，并称二十世
，密斯没有受过正式的建筑学教育可以说，他的 密斯没有受过正式的建筑学教育可以说， 建筑思想是从实践与体验中产生的。
纪中期现代建筑四大师
密斯在1908－1911年间与著名建筑大师彼得 贝伦斯一起工作， － 年间与著名建筑大师彼得·贝伦斯一起工作 密斯在 年间与著名建筑大师彼得 贝伦斯一起工作， 并从中学到了相当多的东西。后来， 并从中学到了相当多的东西。后来，他又采纳了鲍豪斯建筑学派 的风格，并继承了瓦尔特·格罗皮尤斯 格罗皮尤斯（ 的风格，并继承了瓦尔特 格罗皮尤斯（Walter Gropius）遗留 ） 的风格； 的风格； 1928年提出的“少就是多”集中反映了他的建筑观点和艺术特 年提出的“ 年提出的 少就是多” 色； 1930年任包豪斯第三任校长； 年任包豪斯第三任校长； 年任包豪斯第三任校长 1937年移民美国，在哪里他发现了让他闻名世界的钢； 年移民美国， 年移民美国 在哪里他发现了让他闻名世界的钢； 1938年被聘为阿莫尔理工学院建筑系主任 年被聘为阿莫尔理工学院建筑系主任 1969年去世。 年去世。 年去世
建筑之吐根哈特住宅分析
第二件称为“布尔诺椅”，乃以主人所在城市命名。 这是为餐厅设计的餐椅，最初曾考虑直接使用加扶手 的“先生椅”，但其大弧形扶手前伸太多，用作餐椅 使用显然很不方便，于是密斯重新设计了一件悬挑椅， 事实证明这件作品非常适于用作餐椅 。这件悬挑椅 结构不同于“先生椅”，构架材料则用钢条而非钢管， 这方面与前面第一件“图根哈特椅”相同。主体构架 连同扶手形成一个框式，而坐面与靠背所组成的另一 个框式与主体构架结合，从而形成一个简洁优雅的形 式。第三件方形矮桌结构极为简单，十字交叉的主体 构架支承着玻璃面，典型体现了密斯设计哲学的一个 内在统一的方面，即细部的简洁。但这种简洁的取得 并非一蹴而就，而是苦思冥想的结果，如这件看似轻 而易举而成的矮桌，密斯实际上曾画出数十种不同构 思的草图，曾尝试过多种方式：如圆桌面、弯曲腿、 三条腿或五条腿形式、斜腿式样以及托泥腿形式。
二层平面图
三层平面图
从立面上看吐根哈特采用长条的大型玻璃窗，模糊了室内与室外的边界，使内 外交织成一体。一楼的窗的面积明显大于二层窗的面积，而且一层是规则的整 块落地玻璃。这就表现了吐根哈特的特点：一层面向花园，通过大面积的玻璃 窗形成开敞的大空间，二层则主要集中私密性的居住空间，所以窗的面积小。
Less is more
---------Ludwig Mies Van der Rohe
Thank you!
路德维西密斯凡德罗代表作品1927白森毫夫公寓大楼weissenhofapartmentbuilding1928德国克雷费尔德朗格住宅langehousekrefeldgermany1929西班牙巴塞罗那博览会德国馆barcelonapavilion1930捷克斯洛伐克布尔诺tugendhathousebrno1933德国柏林密斯凡德罗住宅miesvanderrohehouseberlin1946美国伊利诺斯州普莱诺范士沃斯住宅farnsworthhouseplanoil1948湖滨公寓lakeshoredriveapartments1952美国伊利诺工学院建筑及设计系馆saintsavioriit1956美国伊利诺理工学院皇冠厅crownhalliit1959纽约西格拉姆大厦seagrambuildingnewyorkny1968梅隆科技馆mellonhall1968德国柏林新国家美术馆nationalgalleryberlingermanytugendhathouse吐根哈特别墅住宅简介平面与立面分析内部空间与采光模型总结入口处理体量关系建筑细部吐根哈特别墅简介1929年一个独特的别墅设计斱案出炉了这一创意作为不容忽视的纪念物载入了现代建筑史的史册
土根哈特别墅调研分析
•建筑概述
•建筑周边环境分析 •从平面横向分析建筑 •从立面分析建筑 •从演变过程分析建筑 •从流线分析建筑 •从功能分区分析建筑 •室内装修分析 •资料链接
作者介绍
The authors introduce
路德维希〃密斯〃凡德罗 （Ludwig Mies van der Rohe， 1886年3月27日－1969年8月17 日）生于德国亚琛，过世于美 国芝加哥，原名为玛丽亚〃路 德维希〃密夏埃尔〃密斯 (Maria Ludwig Michael Mies ），德国建筑师，亦是最 著名的现代主义建筑大师之一。
佣人房
服务间 起居室
书房பைடு நூலகம்
封闭空间 停放空间 交通空间 流动空间 起居室
而它是透明的，在外观上被整合到统一 的
玻璃体量中，不再是利用封闭的石材墙面 来作为建筑 外观，从而最大限度地使室内 外空间的边界弱化甚至消除。
宴会厅 厨房
10
建筑承重构件
Building bearing construction
目录menu?作者介绍?作者主要思想?建筑概述?建筑周边环境分析?从平面横向分析建筑?从立面分析建筑?从演变过程分析建筑?从流线分析建筑?从功能分区分析建筑?室内装修分析?资料链接梯子横档间距以30厘米为宜使用时上端要扎牢下端应采取防滑措施
土根哈特别墅 案例分析
Tugenhadt House
目录
menu •作者介绍 •作者主要思想
建筑的承重构件主要是位于地面网格铺砖的交叉点伤的 十字型钢柱。他们的表面有一层铬，隐藏了结合处的借 口。没有方向性的十字形刚也是密斯自由平面的需要。 同时，十字钢柱避免了传统的厚重的柱子对大空间感受 的销弱，显得十分纤细，使人有更好的空间感受。
吐根哈特别墅赏析1优秀课件
2020/4/12
街道
公用绿地 总平面图
主入口照片
12
13
2020/4/12
吐根哈特住宅的结构
♪ 整个建筑主体全长约为132英尺，总宽度为 78英尺。密斯实用18*21的竖长方形为基本模 数，将建筑分为横向7个开间，进深2个开间， 并在模块交点处放置十字钢柱。
♪一层共有17钢柱，四根钢柱被三片墙墙取代。
2020/4/12
15
吐根哈特住宅外部造型的处理
♪简洁的一层和上面较小的二层形成鲜明的对比，使整个形体极不对称，给人不舒 服的感觉，但二层的功能和空间分布又致使密斯将外部形体设计成如此。为了协调 其不对称，密斯巧妙地在二层平台上放置了一个和屋顶等高的钢架。始实体房间和 钢架形成鲜明对比，而又给人以对称和协调感。
1
大师简介 别墅计背景及设计理念
别墅概况
吐根哈特别墅细致研究
历史意义 感悟
2020/4/12
场地分析 结构
外部造型 功能
流线分析 地形处理 室内设计
2
2020/4/12
密斯简介
密斯·凡·德罗生平简介
• 路德维希·密斯·凡·德罗 (Ludwig Mies van der Rohe) 于1886年3月27日出生在德国 的亚深古城。
• 密斯·凡·德罗的贡献在于通过对 钢框架结构和玻璃在建筑中应 用的探索，发展了一种具有古 典式的均衡和极端简洁的风格。 其作品特点是整洁和骨架透明 的外观，灵活多变的流动空间 以及简练而制作精致的细部。 他早期的工作展示了他对玻璃 窗体的大量运用，这使之成为 其成功的标志。
3
2020/4/12
密斯简介
• 密斯相当重视细节，用他的
话说“细节就是上帝”。
吐根哈特别墅空间功能
一层平面的流动空间，对 人的空间心里的限定和释 放，运用一些出挑的墙壁 和弧形隔墙，给人一种空 间向导。具有节奏和韵律 感的平行墙体使空间更加 流通，完美的表现出了 隔而不离的流动空间。
二层功能分析图
• 二楼设有儿童房间，客房，主卧房，车库，司机房（二楼作为主人的 卧式和客房，要求有较强的私密性）
二层空间功能分析
• 二层主要有三个较为封闭的空间，分 别是车库和房辅助用，居住空间和以及 二层起居室。三个封闭空间均围绕中心 交通枢纽布置。这样的设计不仅使居住 的环境中多了很大的活动空间，还是私 密角度减少了很多，很大程度的保障了 居住者的隐私，这是其富有理性的体现 之一。
功能气泡图
• 首先，连接上下层 的主要交通枢纽即为建 筑中部的弧形楼梯，位 于中部主要有利于各空 间都容易达到此交通枢 纽。值得注意的是，该 建筑可同时从四个出入 口进入，其中，面向北 面公入口和车库入口， 方便行人与行车同时的 进入。另外，一层中的 起居室，作为南部的主 要大面积空间，当仁不让的成为一层
一层功能分析图层 • 一楼设有起居室，书斋，餐厅，厨房，备餐室，杂工卧式（一楼大尺度开窗保证 了会客厅和书房的正常采光）
一层空间功能分析
密斯在一层中，特别是50*80英尺的起居部分设计成一个开敞的大空间，将 起居室的流动空间以清晰完整的玻璃墙体体现。在客厅与书房出设立单独 的分隔墙体，并在不影响必要使用空间前提下，做一个从前住宅没有的开 敞空间。
吐根哈特别墅分析课件
界弱化甚至消除。
吐根哈特别墅分析
一层平面图
吐根哈特别墅分析
20
• 密斯将大部分私密性 空间——卧室等均放 在二楼，给人以强烈 的分散组团印象。他 用长条形的房间单元 代替墙体从而分隔空 间。
二层平面图
吐根哈特别墅分析
二层平面图
• 二层为绝对的私密空 间，230m2的大平面 上分隔出3个住宿空 间，其余部分为宽敞 的看台，这样的设计， 不仅使住宿的环境中 多了很大的活动空间， 还使私密视角减少了 很多，很大程度的保 障了作为银行家吐根 哈特一家的隐私。这 是其富有理性的体现 之一。
别墅分析
1、生平简介 2、建筑概 况
3、场地分析
4、平面立 面
7、流线分 析
5、功能分析 6、空间分析
8、结构分析
吐根哈特别墅分析
9、装饰分 析
1.生平简介
• 路德维希·密斯·凡·德·罗(Ludwig Mies van der Rohe)于1886年3月27曰出生在 德国的亚深古城。
• 密斯·凡·德·罗的贡献在于通过对钢框架 结构和玻璃在建筑中应用的探索，发展了 一种具有古典式的均衡和极端简洁的风格 。其作品特点是整洁和骨架透明的外观， 灵活多变的流动空间以及简练而制作精致 的细部。
是“ 流 动 空 间 ”？
流动空间的主旨是不把空间作为一种消极静 止地存在，而是把它看做一种生动的力量。 在空间设计中，避免孤立静止地进行体量组 合，而是追求连续的运动空间。为了增强流 动感，往往借助流畅的极富动态的、有方向 引导性的线型，从而创造一种流动的、贯通 的、隔而不离的整体空间效果。
吐根哈特别墅分析
• 别墅中连接上层与下层的 楼梯同样富有特色。
• 第一，从路径上讲，人们 从上层门厅进入，通过楼 梯下到起居大厅中，它的 基本路径关系是从上而下 的；
密斯·凡·德·罗 杜根哈特别墅
Tugendhat Villa
2020/9/2
♪ 一战过后，密斯完全的放弃了传统的建筑 风格手法，改采用柯布西耶与格罗皮乌斯大 力推动的新的现代结构建筑（称为先锋派）。 摒弃了传统建筑中繁复的花纹装饰，而以实 用功能为主，大力运用新建筑材料。
♪ 于是在1919年，密斯大胆的推出了一个去玻 璃幕帷的大楼建筑方案，楼体全部用钢筋混凝 土支撑，外部墙体全部由玻璃围成。这一方案 让密斯赢得了世界的瞩目。
吐根哈特的室内设计
Tugendhat Villa 2020/9/2
♪如果没有密斯对室内的设计，那么这座 别墅的意义也就逊色了一半。密斯对室 内的各个细节都做了细致入微的设计， 建筑具有独特美学价值。
♪起居部分以条纹玛瑙石屏风，半圆形乌 木作隔断，设计简洁，细部处理精致， 原色羊毛地毯与猪皮和灰绿色皮椅处理 得十分协调。晚上，黑色和米色的生丝 窗帘掩盖着从天花到地板的玻璃长窗。 ♪密斯还亲自设计了灯罩以及每一件家具。
Tugendhat Villa
2020/9/2
吐根哈特中自由而又开阔的空间的开辟得益 于密斯设计的无方向性的十字形钢柱。无方向性 的十字形钢柱是密斯首创，在巴萨罗纳和吐根哈 特住宅内，都得到大量的运用。钢柱表面附有一 层亮闪闪的，铬这样做既掩盖了其焊接而造成的 接口又使得其看起来高贵而典雅。
Tugendhat Villa 2020/9/2
2020/9/2
♪ 展览馆中最具特色的是大 理石和玻璃构成的墙板，他 们纵横交错，布置灵活，形 成既分割又连通，既简单又 复杂的空间序列,给游览者一 种明确的指引性，营造出了 奇妙的流动空间。
♪密斯将流动空间的设计理 念同样运用到吐根哈特住宅 中，这种理念在以往住宅中 很少运用。 ♪他认为住宅内不需要像展 览馆内那样名确的指引性， 于是将墙的数量大大减少， 而墙体的形状也不再是单一 的长条形，而设计成弧形来 划分空间，
巴塞罗那德国馆与图很哈特别墅分析课件
纵横交错，隔而 不断，既分隔又联 系、半封闭半开敞
这座建筑物本身所 体现的是一种新的 建筑空间效果和处 理手法。
完整的梁柱框架体系是流动空间的结构前提
“流动空间”的两套基本系统 （1）规则的钢框架 （2）自由布置的隔墙
屋盖 附加钢梁 工字形钢梁构架
合金十字钢柱
工字型钢构架基础 角钢支柱
金属饰面
严格控制平面生成—为精确地实现几何控制的作用
然而在吐根哈 特别墅中，密 斯明确将起居 室的流动空间 以清晰完整的 玻璃体量呈现， 吐根哈特住宅 在其一侧设立 了条形庭院， 然而它是透明 的，在外观上 被整合到统一 的玻璃体量中， 不再是利用封 闭的石材墙面 来作为建筑外 观，从而最大 限度地使室内 外空间的边界 弱化甚至消除。
一层平面的流动空间，对人的空间心理的限定和释放，运用一 些出挑的墙壁和弧形的隔墙，又给人一种空间导向。错觉后拥 有一种无限的感觉。
1.建筑结构
顺着墙体延伸的空间，在玄关处 汇集。红色区域内的空间不再是 一个孤立的独体，蓝色区域内的 走廊向中间推移，渗透，使其具 有了相应的动感。
2.精湛的节点处理
角钢支柱
金属饰面
3.内部结构
停放空间 交通空间
居住空间 流通空间
二层功能分析图
停放空间 交通空间
居住空间 流通空间
4.流动空间
4.高贵光滑的材质罗马石Βιβλιοθήκη 华大理石 缟玛瑙石古绿大理石
阿尔卑斯绿大理石
5.流动空间分析
• 这种完全与以往的封闭或开敞空间不同的--流动的，贯通的， 隔而不离的空间开创了另一种概念。有趣的是。在西方， 这是种全新的东西，而在古老的东方，中国古代的知名或 不知名的文人和园林工匠已经知道并精通了流动空间的创 造和应用，并且那本很著名的<<园治>>将其理论化了。 “步易景移”，“虚实互生”，苏州那些名著中外的园林 就是中国造园者们千百年思想的总结，方寸之地中的千山 万水就是他们对流通空间出神入化的理解与应用。“山穷 水尽疑无路，柳暗花明又一村”，中国文人对这种空间的 理解与密斯凡德罗又多么相似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密斯简介
•密斯相当重视细节，用他的话说“细节就是上帝”。
•作为钢铁和玻璃建筑结构之父，密斯提出了“少就是多”的理念。
•密斯在很多领域中都起了相当大的作用，他在自传中说道：“我不想很精彩，只想更好！”
•直到1969年去世，密斯一直孤身呆在芝加哥公寓里从事设计工作。
吐根哈特的设计理念
♪Less is more.
♪魔鬼在细节
♪德国国馆相似的流动空间。
最大程度的弱化建筑和环境的界限
4.平面分析
•吐根哈特别墅是继巴塞罗那展览馆之后建造的，它传承了并继续发展了密斯“流动空间”的思想。
•什么是“流动空间”？
•流动空间地主旨是不把空间作为一种消极静止地存在，而是把它看做一种生动的力量。
在空间设计中，避免孤立静止地进行体量组合，而是追求连续的运动空间。
为了增强流动感，往往借助流畅的极富动态的、有方向引导性的线型，从而创造一种流动的、贯通的、隔而不离的整体空间效果。
•但是“流动空间”概念本身是与功能有着某种矛盾的，因为当传统意义上的空间边界开始消解后，在一个典型的流动空间平面里，已经难有“房间”存在了，降低了房子的使用功能。
因此密斯面临着一个很大的矛盾——在流动空间中如何进行功能组织？
•最终密斯的解决办法是在住宅的公共部分使用开放、流动的空间模式，在私密部分仍然保持封闭的传统空间模式。
从而吐根哈特别墅的一层主要是规则完整的开放空间形式，很好的表达了“流动空间”的思想；而二层则更注重于功能上的使用。
3.场地分析
•别墅位于捷克第二大城市布尔诺，坐落在一块倾斜的土地上，南面面向公用绿地。
由于地处斜坡，落位有一点困难，因此将主入口以及车库均放在临街的二楼，入口隐藏于墙壁和奶白色的半弧形的主楼梯玻璃围栏之间。
通过楼梯下到一楼，一楼则因地形营造了一个通透的空间，平台和踏步可以直接通向花园，使室外与室内相互流通
•吐特哈根别墅对地形的处理也同样精彩。
它的上层，有着直通公路的出入口，它的下层，高居于半地下室的基座上。
从而让人们感到“上实下虚”，
于是密斯使用厚重的半地下室空间构成“台基”，使建筑嵌入山坡，加强了整个建筑在视觉上的稳定性，也同时具有住宅功能所需要的辅助和设备空间，而台基也成为了调节建筑与坡地关系的重要过渡。
•吐根哈特住宅的结构特点
♪整个建筑主体全长约为132英尺，总宽度为78英尺。
密斯实用18*21的竖长方形为基本模数，将建筑分为横向7个开间，进深2个开间，并在模块交点处放置十字钢柱。
♪一层共有17钢柱，四根钢柱被三片墙墙取代。
♪平面中其他承重墙多选择以半模数的位置放置。
♪另一些细部功能性分隔墙以1：1或1：√2的标准比例分布。
吐根哈特中自由而又开阔的空间的开辟得益于密斯设计的无方向性的十字形钢柱。
无方向性的十字形钢柱是密斯首创，在巴萨罗纳和吐根哈特住宅内，都得到
大量的运用。
钢柱表面附有一层亮闪闪的，铬这样做既掩盖了其焊接而造成的接口又使得其看起来高贵而典雅。
吐根哈特住宅对功能的要求
♪一楼设有起居室，书斋，餐厅，厨房，备餐室，杂工卧室（一楼的大尺度开窗，保证了会客厅和书房的采光）
♪二楼设有儿童房间，客房，主卧室，车库，司机房（二楼作为主人的卧室和客房，要求有较强的私密性）
♪吐根哈特流线分析吐根哈特住宅主要由二层临街主要入口进入，在经过主要交通弧形楼梯到下一层，一层有有平台踏步可直接进入花园。
出去这条主要的交通流线，其余各分支分别进入室内各个地方。
主要进入卧室等起居空间。
而最具特点的一层大空间的流线就更相对自由，但也遵循一定的秩序。
►
►流动空间地主旨是不把空间作为一种消极静止地存在，而是把它看做一种生动的力量。
在空间设计中，避免孤立静止地进行体量组合，而是追求连续的运动空间。
为了增强流动感，往往借助流畅的极富动态的、有方向引导性的线型，从而创造一种流动的、贯通的、隔而不离的整体空间效果。
►但是“流动空间”概念本身是与功能有着某种矛盾的，因为当传统意义上的空间边界开始消解后，在一个典型的流动空间平面里，已经难有“房间”存在了，降低了房子的使用功能。
因此密斯面临着一个很大的矛盾——在流动空间中如何进行功能组
织？
►最终密斯的解决办法是在住宅的公共部分使用开放、流动的空间模式，在私密部分仍然保持封闭的传统空间模式。
从而吐根哈特别墅的一层主要是规则完整的开放空间形式，很好的表达了“流动空间”的思想；而二层则更注重于功能上的使用。
