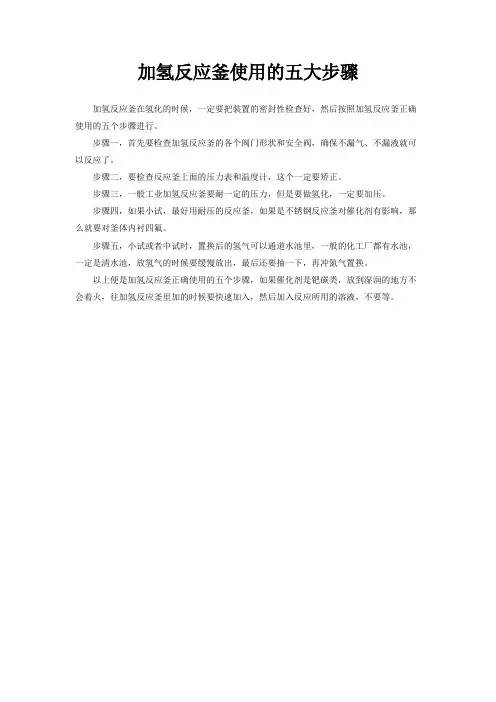

加氢反应釜使用的五大步骤
加氢反应釜在氢化的时候，一定要把装置的密封性检查好，然后按照加氢反应釜正确使用的五个步骤进行。
步骤一，首先要检查加氢反应釜的各个阀门形状和安全阀，确保不漏气、不漏液就可以反应了。
步骤二，要检查反应釜上面的压力表和温度计，这个一定要矫正。
步骤三，一般工业加氢反应釜要耐一定的压力，但是要做氢化，一定要加压。
步骤四，如果小试，最好用耐压的反应釜，如果是不锈钢反应釜对催化剂有影响，那么就要对釜体内衬四氟。
步骤五，小试或者中试时，置换后的氢气可以通道水池里，一般的化工厂都有水池，一定是清水池，放氢气的时候要缓慢放出，最后还要抽一下，再冲氮气置换。
以上便是加氢反应釜正确使用的五个步骤，如果催化剂是钯碳类，放到湿润的地方不会着火，往加氢反应釜里加的时候要快速加入，然后加入反应所用的溶液，不要等。
制氢装置转化工艺管理和操作规程
制氢装置转化工艺管理和操作规程1.1 转化部分的任务及主要工艺指标1.1.1 转化部分的任务及主要工艺指标转化部分的任务是将合格的脱硫气在催化剂存在条件下与水蒸汽发生复杂的强吸热氢解反应，生成含H2、CO、CO2和未反应的水蒸汽、CH4的转化气。
1.1.2 转化部分的主要工艺指标入口温度480～520℃出口温度≯820℃炉膛最高温度≯1020℃炉膛温差≯100℃入口压力 3.1MPa出口压力 1.85MPa炉管压差≯0.38MPa碳空速1000h-1水碳比 3.3～5.0转化气中CH4≯10%1.2 转化入口温度与转化率操作转化温度是烃类－水蒸汽转化法制H2的重要影响因素。
提高温度，甲烷转化率提高，转化气CH4含量降低。
但考虑到设备的承受能力，转化炉的炉膛温度最高不能超过1020℃。
转化炉温度根据转化炉对流段入口温度TI7208的变化情况进行控制。
对流段入口温度信号通过切换开关，同时进入TCA7201A及TCA7201B，使燃料系统在不同的情况下，可采用不同的控制回路。
（1）开停工期间装置开停工时转化炉使用高压瓦斯（副燃料）燃料，采用燃料气流量FC7201与转化炉对流段入口温度TCA7201A的串级控制回路控制转化炉炉温。
（2）变换气作燃料当装置生产出变换气后，根据需要可投用变换气。
变换气通过PC7501控制阀后压力为0.05MPa，送入燃料气混合器MI2001，然后进入转化炉作为燃料使用，其燃料热值不够部分由副燃料提供。
（3）PSA脱附气作燃料PSA运行以后，转化炉燃料投用脱附气作主燃料，脱附气流量可通过FC7503投自动进行控制，其燃料热值不够部分可通过FC7502补充高压瓦斯来提供。
转化炉出口温度采用瓦斯流量FC7502与转化炉对流段入口温度TCA7201B的串级控制。
以上转化炉温度的主副燃料气两种不同控制回路之间的切换，可将一个控制回路由串级控制切换至副表单控，再切换至另一个控制回路的副表单控，然后由另一个控制回路的副表单控切换至串级控制。
加氢操作规程-制氢
Q/SHCL加氢制氢联合装置制氢工艺操作规程中国石化股份公司长岭分公司发布加氢制氢联合装置制氢工艺操作规程1 范围本标准规定了长岭炼油化工厂加氢制氢车间制氢装置各岗位操作方法。
本标准适用于加氢制氢车间制氢装置的生产操作过程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
3 定义3.1转化度溶液中的总K2CO3变换成KHCO2的分率。
可用以下公式表示，转化度Fc = 转化成KHCO3的K2CO3摩尔数/K2CO3的总摩尔数Fc = 0.69KHCO3/(0.69KHCO3 + K2CO3)式中： Fc --转化度KHCO3 --溶液中的碳酸氢钾浓度K2CO3 --溶液中的碳酸钾浓度3.2水碳比入转化炉水蒸汽的分子数与原料烃的碳原子数之比，称之水碳比。
水蒸汽流量(Nm3/h)水碳比 =烃类流量(Nm3/h)×总碳3.3碳空速每小时的烃类进料所含当碳元素在标准状态下全部以气体碳原子存在时所占的体积除以转化催化剂的体积所得到的空速。
即碳流量除以催化剂体积。
单位是1/h。
碳流量Nm3/h碳空速 Vc =催化剂体积m33.4转化率转化气中的总碳的体积百分数与CO、CO2体积百分数之比叫转化率。
CO%+CO2%转化率 X =CO%+CO2%+CH4%3.5变换率在变换过程中，一氧化碳反应了的百分数叫变换率。
CO入%-CO出%变换率X = ×100%CO入(1+CO出%)3.6硫容在满足脱硫要求条件下，每100公斤脱硫剂吸收硫的公斤数叫硫容。
常以百分数表示：(进口平均含硫-出口平均含硫)mg/Nm3总硫容 = 原料气总处理量××100%脱硫剂装填量3.7平衡温距平衡温距是转化出口的实际温度与转化出口气组成的平衡温度的差值。
加氢装置工艺流程图
加氢装置工艺流程图加氢装置工艺流程图是指加氢装置生产过程中各个环节的流程图，通过这个流程图可以清晰地了解加氢装置的生产工艺流程，包括原料输送、反应器、加氢过程、产品分离等各个环节。
下面将详细介绍加氢装置工艺流程图的各个环节。
首先，原料输送环节。
在加氢装置工艺流程图中，原料输送是整个生产过程的第一步。
通常原料输送包括原料的储存、输送管道、泵站等设备。
原料输送的稳定和高效对后续生产过程至关重要。
其次，反应器环节。
在加氢装置工艺流程图中，反应器是加氢装置的核心设备之一。
反应器内进行加氢反应，将原料转化为所需的产品。
反应器的设计和操作对产品质量和产量有重要影响。
接着，加氢过程环节。
加氢过程是加氢装置的关键环节之一。
在这个环节中，原料经过反应器进行加氢反应，产生所需的产品。
加氢过程需要严格控制温度、压力、氢气流量等参数，以确保反应效果和产品质量。
然后，产品分离环节。
在加氢装置工艺流程图中，产品分离是将反应产物中的目标产品与其他杂质分离的过程。
产品分离通常包括蒸馏、萃取、结晶、过滤等操作，以获得高纯度的目标产品。
最后，产品储存和输送环节。
在加氢装置工艺流程图中，产品储存和输送是生产过程的最后一步。
生产出的产品需要进行储存并输送到下游工艺或客户手中。
产品储存和输送需要保证产品的质量和安全。
综上所述，加氢装置工艺流程图涵盖了加氢装置生产过程中的各个环节，包括原料输送、反应器、加氢过程、产品分离、产品储存和输送等。
通过加氢装置工艺流程图，可以清晰地了解生产过程，指导生产操作，确保产品质量和生产效率。
加氢装置工艺流程图的设计和优化对加氢装置的稳定运行和产品质量有重要影响。
制氢装置的大概工艺原理说明
建滔化工环、安、能评所需提供的资料一、提供加制氢装置所发生的主副反应方程式1. 加氢装置反应机理：⑴非烃类的加氢反应①加氢脱硫反应加氢原料油中的硫化物主要有硫醇、硫醚、二硫化物、噻吩、苯并噻吩等，在加氢精制条件下，这些硫化物分别转化为H 2S 和相应的烃类，从而被脱除掉。
硫醇：RSH ＋H 2→RH ＋H 2S硫醚：RSR ’＋H 2→RSH ＋R ’H二硫化物：RSSR ’＋H 2→RSH ＋R ’SH →RH ＋R ’H ＋H 2S＋3H 2→ C 4H 4SH→H 2S②加氢脱氮反应柴油的氮化物是造成柴油安全性差和变色的主要原因，石油馏分中的氮化物可分为三类：a.脂肪胺及芳香胺类。
b.吡啶、喹啉类型的碱性杂环化合物。
c.吡咯、茚及咔唑的非碱性氮化物。
各加氢脱氮反应如下： 胺类：R －NH2＋H2 RH ＋NH3吡啶：吡啶＋H2 C5H12＋NH3吡咯：吡咯＋H2 C4H10＋NH3从热力学观点看，吡啶的加氢脱氮比其它氮化物更加困难，为了脱氮完全，一般需要比脱硫通常采用的压力范围更高的压力。
③含氧化合物的加氢脱氧反应石油和石油产品中含氧化合物的含量很少，在石油馏分中经常遇到的含氧化合物是环烷H 2H 2 C 4H 100酸。
各种含氧化合物的加氢反应：RO＋H2RH＋H2O⑵烃类的加氢反应在加氢精制条件下，烃类的加氢反应主要是不饱和烃和芳烃的加氢饱和。
这些反应对改善油品的质量和性能具有重要意义。
例如烯烃，特别是二烯烃的加氢可以提高油品的安定性，芳烃的加氢可以提高柴油的十六烷值。
①不饱和烃的加氢反应直馏馏分中一般不含有不饱和烃，但二次加工产品催化柴油、焦化柴油中则含有大量的不饱和烃。
这些不饱和烃在加氢精制条件下很容易饱和。
代表性反应如下：a H2→R－CH23b＋H2c H2②芳烃的加氢饱和反应加氢原料油中的芳烃加氢，主要是指稠环芳烃（菲系、萘系）的加氢。
加氢活性：环烯烃＞烯烃》芳烃多环＞双环》单环提高反应温度，芳烃加氢转化率下降，提高反应压力，芳烃加氢转化率增大。
加氢反应器的基本工作原理
加氢反应器的基本工作原理
加氢反应器是一种常用的化学反应设备，包括工业加氢反应器和实验室加氢反应器。
其基本工作原理如下：
1. 原料进料：加氢反应器的原料通常是有机化合物，例如烯烃、酮、醛等。
原料通过管道进入反应器中。
2. 催化剂：加氢反应器内通常装有催化剂，在反应过程中起到催化作用。
常用的催化剂包括金属（如铂、铑、钯）和合金。
催化剂的选择通常与反应物的性质和反应条件有关。
3. 加氢反应：在反应器内，原料与氢气发生加氢反应。
加氢反应是一种氢气与有机化合物发生原子或分子间水素转移反应的过程。
加氢反应可以使原料分子中的不饱和键被氢气加成饱和键，生成饱和化合物。
4. 温度和压力控制：加氢反应的温度和压力通常是反应条件的重要参数。
适当的温度可以提高反应速率和选择性，而适当的压力可以增加氢气溶解度和反应的进行。
5. 产品分离：在反应结束后，得到的产物需要进行分离。
分离通常通过蒸馏、萃取、吸附等方法来实现。
氢化釜 氢化反应釜-概述说明以及解释
氢化釜氢化反应釜-概述说明以及解释1.引言1.1 概述引言部分为文章的开篇，是对文章主题的简要介绍和概述。
在本篇文章中，我们将重点介绍氢化釜及其在化工领域中的重要应用。
氢化釜是一种用于进行氢化反应的设备，通常用于有机合成、催化反应等过程中。
氢化釜的设计和操作对保证反应的安全和高效进行具有重要意义。
在本文中，我们将首先介绍氢化釜的定义和原理，对其结构和工作原理进行详细解析。
然后，我们会探讨氢化釜在不同领域中的应用，例如药物合成、化工生产等方面。
最后，我们会分享一些氢化釜设计和操作的注意事项，以帮助读者更好地了解和应用氢化釜。
通过本文的阅读，希望能够让读者对氢化釜有一个更全面的了解，同时也能够为相关领域的研究者和从业者提供一些实用的参考和指导。
1.2文章结构1.2 文章结构本文将先介绍氢化釜的概念和原理，包括氢化反应的基本原理和氢化釜的构造设计。
接着将详细探讨氢化釜在不同应用领域的具体应用及其重要性。
最后，本文将重点讨论氢化釜的设计和操作注意事项，帮助读者更好地了解氢化釜的操作规范。
通过对氢化釜的全面介绍，可以帮助读者深入了解和掌握这一重要设备在化工生产中的作用和应用。
1.3 目的：本文旨在深入探讨氢化釜在化工工业中的重要性和应用领域，介绍氢化釜的定义、原理、设计和操作注意事项，以及展望其在未来发展中的潜力。
通过对氢化釜的全面介绍，帮助读者了解氢化反应釜在化工生产中的作用，促进氢化釜技术的推广和应用，推动化工行业的发展和进步。
2.正文2.1 氢化釜的定义和原理氢化釜是一种用于氢化反应的反应器，通常由压力容器和加热系统组成。
在氢化反应中，氢气作为还原剂，与有机物或无机物发生加氢反应，生成相应的氢化产物。
氢化釜具有密封性好、操作简便、反应速率快等优点，因此被广泛应用于有机合成、化工领域以及材料科学等领域。
在氢化釜中进行的氢化反应遵循氢气与有机物或无机物之间的化学反应原理。
氢气在反应釜中与反应溶液接触，通过质量传递和热力学条件下的协同作用，在一定条件下促使反应物发生加氢反应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从实验室到工业装置氢化加氢釜的转化
从实验室到工业装置氢化加氢釜的转化，氢化加氢釜缩小到实验室条件范围内进行有效的工艺放大。
1)目前市场上氢化反应器到底有哪些类型可供利用？
2)哪些是这类反应器的关键因素？
3)如何将这些因素缩小到实验室条件范围内进行有效的工艺放大。
大体来讲，氢化反应器可分为两大类，一类是传统搅拌式反应器，容器上端空间气体在液相内得不到循环；另一类是气体在液相内得到循环的反应器，代表这一类型的有回路反应器和装有中空自吸排气搅拌系统的特殊反应器。
前者主要靠搅拌产生气液界面间的紊流来引发传质，这对于实验室小试规模尚可被接受，但随之容量增大至工业装置，其气液传质界面会因容量增大而急剧减少，所以实验室结果放到这一类传统搅拌式反应器内其传质的表现便大为走样了。
带液相气体循环的反应器则不同，气体以微细的气泡进入液相所产生的界面气液接触远过于反应速率的要求，以此类反应器作为实验室缩小实验的对象，工艺放大的可靠性便有了很大程度的提高。
在实验室内进行缩小实验所收集的主要数据是：反应的放热量；气体在液相内的进入量；气体在反应中的吸收量。
其中反应的放热情况经常在工艺放大中被忽视。
多数氢化反应是放热的，实验室小试由于装置的容量小，因而容器内的反应区域和容器外的冷却介质温差是很小的。
但随着容量的增大，散热外表面积受到限制，它和容量的比率在急剧下降，除非放入内热交换器，否则很难将实验室结果放大到工业装置中去。
目前对于高度放热的氢化反应多数采用的是内热交换盘管，但在某些剧烈放热反应情况下(如硝基还原为氨基)，由于散热问题得不到彻底解决还是不得不将反应速度放慢。
因此，如何根据需要配置足够的热交换面积是反应器的一个极为重要的因素。
工艺放大除了要达到工业装置生产目的之外，考察其生产的经济性也显得同样重要。
反应速率由氢气的压力和气液传质的能力决定。
在实验室中为了加快反应速率而随意增高搅拌釜的压力是很容易的，但工业装置因高压而带来的设备造价和其他一系列问题可能会使其得不偿失。
如上所述，加强反应器的气液传质便成了提高反应速率的理想途径。
氢化反应使用的催化剂在很多情况下采用贵金属如钯或铂等，因而催化剂的活性和其反复使用次数对生产成本起到举足轻重的作用。
催化剂在不同类型的反应器中它的活性和寿命有不同的表现，在带有液相气体循环的反应器中它受到过量氢气的保护，中毒机会大大减少，从而提高了它的活性和寿命。
综上所述，在工艺放大过程中能引入工艺缩小的概念，预先了解氢化反应工业装置的性能并将其某些关键因素在实验室小试装置内加以模拟和观察，不但可以得到事半功倍的效果，甚至还可以跳过费用不菲的中试。
当然我们这里所指的实验室小试装置并非一般高压搅拌釜，而是具有高度工业装置模拟性能的实验室氢化反应器。
我们的氢化系统在设计、建造和操作氢化及其他气/液反应工厂方面，我公司拥有广泛的技术和丰富的经验。
我公司的工业反应器具有极高的效率，加之其冷却能力几乎不受限制。
主要特点
氢化反应是以高度放热和高度传质阻抗为特点的。
经过大量的研究工作和实验室开发，
我公司克服了这些困难，发展了新颖的高性能氢化反应器，其设计独具特性。
反应器：压力容器的设计可满足100bar的压力(特殊情况可达200bar)，内部配置的强力自吸排气系统，大面积的冷却/加热交换系统。
反应容量可为0.5～50m3，温度可达350℃。
排气系统：此由一套特殊的组件构成，以达到设计的传质要求和剪切效应，高度的氢气内循环和液流，适当的功率输入。
搅拌器由全封闭的磁力偶合系统驱动，无泄漏，无需保养，解决了一般压力容器的密封问题。
冷却/加热系统:采用新型的内置式大面积固定湍流导热板块总成，防止了催化剂和反应物料在排放时可能的沉积。
优点
氢化系统的主要优点是:高产，因高速反应而缩短了班产时间;催化剂消耗量少;完全的等温条件，因热交换在反应区内(不同其他热交换在外部的反应系统);不带机械密封和外循环泵，消除了垫圈磨损和一般高压装置精而难的保养;采用功率可达100KW以上的磁力驱动，防止泄漏和环境污染，提高了安全性;优良的批量复制性，由于均相条件和全自动控制操作。
工业氢化装置典型的多功能工业装置(搅拌槽型)如图5所示，反应器配置了空心轴自吸排气搅拌器。
氢气的进口在液面上面并能被反应器的压力所控制，温度的控制可以通过二次热交换来实现。
带压的水(或导热油)在位于两个外交换器(一个加热器，另一个冷却器)以及一个大面积的内交换器中循环，这种热交换的设计须以防止催化剂结垢和不干扰气-液传质为佳。
底物的投料可以是液体，溶液或悬浮液。
后两种底物的投料可在毗邻的容器中制备，这样就不至于因开启和关闭人孔来投入固料而耽误反应器的操作时间。
催化剂的悬浮液也在一个小型的辅助罐体内制备，它是锁闭的，所以催化剂可以在惰性情况下投入反应器。
如有必要，反应期间也可添加。
反应的开始是先启动交换器的加热回路来加热反应物料，一旦反应开始，交换的加热回路便切换到冷却回路实施冷却。
反应完成之后，反应器开始降温并通过一个涤气器进行泄放。
在将反应物料转移到中间储槽之前，催化剂(如密度足够)可以先让其重力沉降以提供下一批间歇反应。
产品通过一台烛式过滤器与催化剂分离。
根据过滤器的过滤形式不同(如烧结金属，，还应配置一个保险过滤器来防止催化剂的流失。
经洗去催化剂中残留的产品之后，催化剂一般用氮气反吹脱离过滤介质并被回收到反应器中循环使用或送到催化剂制造商进行再生。
实验室反应系统主要特点：
1.既是合成反应器，又是反应量热器
2.在计算机控制下，一切操作全自动进行
3.准确提供反应的热、传热、动力学和物化数据
4.在实际条件下研究反应的安全性和最优化条件
5.实验室里的”中试厂“：参数可直接用于工艺放大，是工厂中半间歇反应釜地的真实模型。
化学过程在接近实际的条件下以立升规模进行，自动控制和测量温度、压力、加料、搅拌、反应热、热传递等一切重要的过程变量。
从升级规模获得的结果可放大至工厂生产条件，或反过来，工厂中的生产过程能缩小到升级规模，从而容易地得以研究和最优化.应用产品
对氨基苯甲酸、间氨基甲苯、C5,C9等石油氢化树脂、TDI、邻氨基苯甲醚、普利、邻氨基对叔丁基苯酚、对氨基酚(PAP)、葡甲胺、间氨基苄胺、4,4'-二氨基二苯基甲烷(DDM)、烷基伯胺、香精加氢、甲基环戊二烯三羰基锰(MMT)、异丙甲草胺、草甘磷、苯佐卡因、盐酸普鲁卡因、2,6-二乙基苯胺(DEA)、2-甲基-6-乙基苯胺(MEA)、间苯二胺、对苯二胺、3,3'-二氯联苯胺(DCB)、对氨基甲苯、天然VE、木糖醇、β-酸氢化、RT培司、吡啶加氢、丙二胺、三氟甲基苯胺、普利、乙醚、苯环和杂环加氢等。
