斜拉桥施工技术及计算要点总结
斜拉桥施工工艺
斜拉桥施工工艺
标题：斜拉桥施工工艺详解
一、前言
斜拉桥作为一种重要的大跨度桥梁形式，其施工工艺复杂，技术要求高。
本文将详细介绍斜拉桥的施工工艺，以期对相关工程人员提供参考。
二、斜拉桥施工流程
1. 施工准备：进行地质勘探，确定桥梁位置和结构设计，制定详细的施工方案。
2. 打桩与承台施工：打设桥墩基础桩，并在基础上浇筑承台。
3. 塔柱施工：根据设计图纸，进行塔柱钢筋绑扎和混凝土浇筑。
4. 主梁施工：包括主梁预制、吊装和合拢等步骤。
5. 斜拉索安装：先在塔顶固定好索导管，然后将斜拉索穿过索导管，通过张拉设备将其锚固在主梁上。
6. 桥面铺装：进行防水层、混凝土层、沥青路面等多层铺设。
三、斜拉桥施工工艺要点
1. 打桩与承台施工：打桩时需确保桩位准确，桩身垂直；承台施工时要保证混凝土质量，防止裂缝产生。
2. 塔柱施工：钢筋绑扎要符合设计要求，混凝土浇筑要连续进行，避免出现冷缝。
3. 主梁施工：预制主梁时要严格控制尺寸和质量，吊装过程中要确保安全，主梁合拢时要做好温度和应力监测。
4. 斜拉索安装：索导管安装要准确，斜拉索张拉要按设计要求进行，避免过度张拉导致结构破坏。
5. 桥面铺装：要严格按照铺装工艺进行，保证铺装质量。
四、结语
斜拉桥的施工工艺是一项系统工程，需要严谨的设计、精细的施工和严格的管理。
只有这样，才能保证斜拉桥的安全、稳定和耐久性。
希望本文能为斜拉桥的施工提供一些参考和帮助。

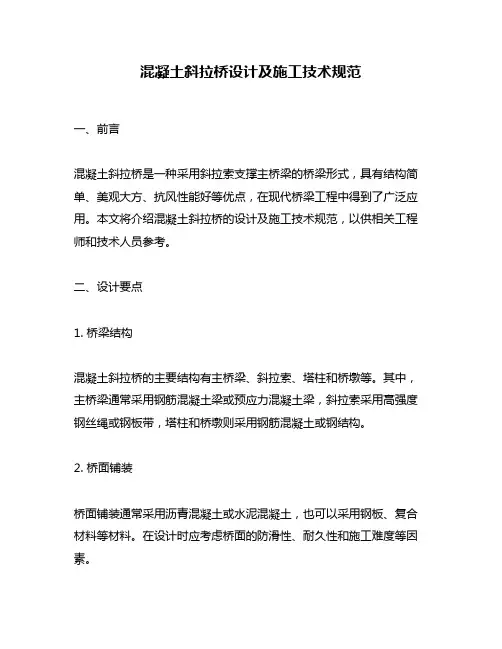

混凝土斜拉桥设计及施工技术规范
混凝土斜拉桥设计及施工技术规范一、前言混凝土斜拉桥是一种采用斜拉索支撑主桥梁的桥梁形式，具有结构简单、美观大方、抗风性能好等优点，在现代桥梁工程中得到了广泛应用。
本文将介绍混凝土斜拉桥的设计及施工技术规范，以供相关工程师和技术人员参考。
二、设计要点1. 桥梁结构混凝土斜拉桥的主要结构有主桥梁、斜拉索、塔柱和桥墩等。
其中，主桥梁通常采用钢筋混凝土梁或预应力混凝土梁，斜拉索采用高强度钢丝绳或钢板带，塔柱和桥墩则采用钢筋混凝土或钢结构。
2. 桥面铺装桥面铺装通常采用沥青混凝土或水泥混凝土，也可以采用钢板、复合材料等材料。
在设计时应考虑桥面的防滑性、耐久性和施工难度等因素。
3. 斜拉索设计斜拉索的设计应考虑桥梁跨度、荷载、风荷载等因素，确定索的直径、材质和数量等参数。
斜拉索应具有足够的强度、刚度和稳定性，同时要考虑斜拉索的自重和预应力等因素。
4. 塔柱设计塔柱是承载斜拉索和主桥梁重量的重要组成部分，其设计应考虑荷载、风荷载、地震荷载等因素，确定塔柱的高度、截面尺寸和材质等参数。
塔柱应具有足够的强度和刚度，同时要考虑斜拉索的张力和主桥梁的重量等因素。
5. 桥墩设计桥墩是承载桥梁荷载的重要组成部分，其设计应考虑荷载、风荷载、地震荷载等因素，确定桥墩的数量、位置、截面尺寸和材质等参数。
桥墩应具有足够的强度和稳定性，同时要考虑桥梁的跨度和荷载分布等因素。
三、施工技术规范1. 斜拉索安装斜拉索的安装应按照设计要求进行，确保索的张力和位置符合设计要求。
在安装过程中应注意斜拉索的保护，避免索的表面受损或受腐蚀。
2. 塔柱和桥墩施工塔柱和桥墩的施工应按照设计要求进行，保证结构的强度和稳定性。
在施工过程中应注意塔柱和桥墩的定位和垂直度，避免出现偏差。
3. 主桥梁施工主桥梁的施工应按照设计要求进行，保证结构的强度和刚度。
在施工过程中应注意主桥梁的定位和垂直度，避免出现偏差。
同时要注意混凝土的浇筑和养护，确保混凝土的质量和强度符合要求。
斜拉桥施工技术
斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。
图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。
拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。
与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。
通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。
一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。
1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。
特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。
双塔三跨式是斜拉桥最常见的一种布置方式。
主跨跨径根据通航要求、水文、地形、地质和施工条件确定。
考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。
另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。
如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。
拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。
当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。
独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。
两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。
采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。
图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。

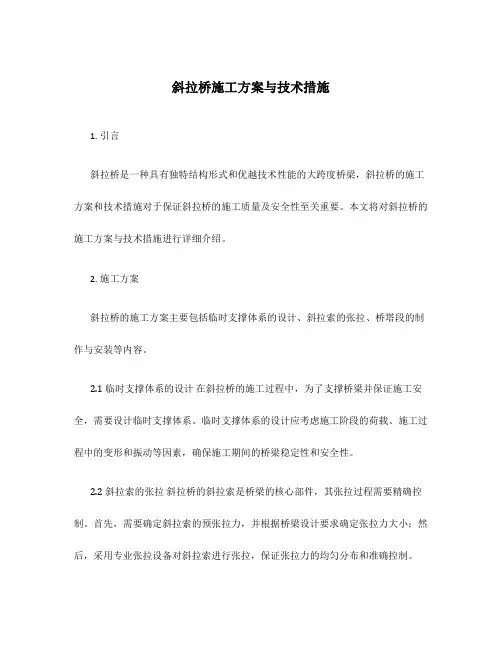

斜拉桥施工方案与技术措施
斜拉桥施工方案与技术措施1. 引言斜拉桥是一种具有独特结构形式和优越技术性能的大跨度桥梁，斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量及安全性至关重要。
本文将对斜拉桥的施工方案与技术措施进行详细介绍。
2. 施工方案斜拉桥的施工方案主要包括临时支撑体系的设计、斜拉索的张拉、桥塔段的制作与安装等内容。
2.1 临时支撑体系的设计在斜拉桥的施工过程中，为了支撑桥梁并保证施工安全，需要设计临时支撑体系。
临时支撑体系的设计应考虑施工阶段的荷载、施工过程中的变形和振动等因素，确保施工期间的桥梁稳定性和安全性。
2.2 斜拉索的张拉斜拉桥的斜拉索是桥梁的核心部件，其张拉过程需要精确控制。
首先，需要确定斜拉索的预张拉力，并根据桥梁设计要求确定张拉力大小；然后，采用专业张拉设备对斜拉索进行张拉，保证张拉力的均匀分布和准确控制。
2.3 桥塔段的制作与安装桥塔是斜拉桥的重要组成部分，其制作和安装对于保证桥梁的稳定性和承载能力至关重要。
桥塔的制作需要根据设计要求进行加工，然后通过适当的吊装设备进行安装，确保桥塔的位置和姿态符合设计要求。
3. 技术措施为了保证斜拉桥的施工质量和安全性，需要采取一系列的技术措施。
本文重点介绍以下几项技术措施。
3.1 质量控制措施斜拉桥的施工过程中需要进行严格的质量控制，包括对材料、构件和施工工艺等方面进行检测和监管。
特别是对于斜拉索的张拉过程，需要保证张拉力的准确控制，避免过大或过小的张拉力对桥梁结构产生不利影响。
3.2 安全防护措施在斜拉桥的施工过程中，需要采取一系列安全防护措施，包括安全网的设置、施工人员的安全培训和行为规范等。
同时，需要合理安排作业流程，确保作业人员的安全。
3.3 施工机械的选择和使用斜拉桥的施工过程需要大量的施工机械，包括吊装设备、张拉设备等。
在选择和使用施工机械时，需要根据具体情况进行合理配置，确保施工过程的高效和安全。
4. 结论斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量和安全性具有重要作用。
斜拉桥施工总结
斜拉桥施工总结一、引言斜拉桥作为现代桥梁工程的一项重要成果，以其独特的结构和美观的外观，成为城市建设的亮丽风景线。
为了有效地完成斜拉桥的施工，我们经历了一系列的工艺和施工步骤。
本文将对斜拉桥施工的过程和关键点进行总结和讨论。
二、施工准备斜拉桥施工的准备是确保项目顺利进行的重要步骤。
在准备阶段，我们需要进行以下工作：1.确定工程管理团队：包括项目经理、监理工程师和专业的施工队伍。
他们将负责监督和管理整个施工过程，确保施工安全和质量。
2.制定详细的施工计划：根据工程设计图纸和规范要求，制定合理的施工计划和时间表，明确各个施工阶段的任务和目标。
3.采购和租赁设备：根据施工计划，准备所需的设备和工具，包括吊装设备、模板等。
4.确定施工材料供应渠道：与供应商合作，保证施工所需的材料及时供应。
5.确定施工现场布置：根据施工计划，确定施工现场的布置和临时设施，确保施工过程中的安全和顺利进行。
三、施工过程1. 基础施工斜拉桥的基础施工是确保整个桥梁结构稳定和安全的重要步骤。
基础施工的关键点包括：•地质勘察和基础设计：在施工前，进行必要的地质勘察和基础设计，确定合适的基础类型和设计参数。
•桥台和桥墩施工：根据设计要求，按照混凝土浇筑工艺进行施工，确保桥台和桥墩的稳定和强度。
•桥台链接施工：在桥台完成后，进行桥台链接的施工，包括钢筋连接和混凝土浇筑。
•基础验收：完成基础施工后，进行验收，确保基础质量符合规范要求。
2. 主跨施工主跨施工是斜拉桥施工的关键步骤，需要注意以下几个方面：•模板制作和安装：根据设计要求，制作和安装适用于主跨的模板，保证施工质量。
•吊装索塔：采用合适的吊装设备，将主跨的索塔安装到预定位置。
•钢梁安装：将主跨的钢梁逐步安装到位，采用合适的连接方式，并进行验收。
•斜拉索拉设：根据索塔和主跨之间的设计要求，进行斜拉索的拉设工作。
保证索的张力和位置符合设计要求。
•钢箱梁安装：根据设计要求，将钢箱梁安装到主跨上，确保连接牢固和稳定。
斜拉桥索塔施工要点
斜拉桥索塔施工要点拟建的高速公路斜拉桥，桥梁起止里程为：左幅 ZK163+182.798～ZK164+511.798，右幅K163+203～K164+532，桥梁中心桩号为左幅 ZK163+847.298，右幅 K163+867.5，设计桥孔和跨径（孔×m）左幅为6×40+83.5+173.5+575+173.5+83.5，桥长788m，右幅为6×40+83.5+173.5+575+173.5+83.5，桥长788m。
最大桥高308.8m。
上部结构左右幅均拟采用混合组合梁，左右幅桥墩下部结构均拟采用索塔、薄壁墩。
墩台均采用桩基础。
1、施工要点1.1 测量（1）施工准备阶段，应对首级控制网进行同等级复测。
根据施工精度要求，对控制网进行加密。
（2）平面控制网建议采用 GPS 测量与 RTK 技术相结合，并且采用三角测量检测 GPS 的定位结果，测量等级应采用《公路桥涵施工技术规范》（JTG/T 3650-2020）中规定的最高等级要求，并符合相关规定。
平面控制网的坐标系统，应与设计采用的坐标系统相同。
（3）高程控制测量应采用《公路桥涵施工技术规范》（JTG/T 3650-2020）中规定的最高等级要求，并符合相关规定。
高程系统应与设计采用的系统相同。
（4）平面、水准控制测量的技术要求和测量精度应符合《公路桥涵施工技术规范》（JTG/T3650-2020）的要求。
1.2 塔柱及横梁施工（1）严格控制塔柱的倾斜度误差不大于 1/3000，且塔柱轴线偏差不大于 30mm；钢锚梁牛腿壁板安装时倾斜度误差不大于 1/3000；塔柱断面尺寸偏差不大于 20mm，塔顶高程偏差不大于 10mm，斜拉索锚固点高程偏差不大于 10mm，斜拉索锚具轴线偏差不大于 5mm，承台处塔柱轴线偏差不大于 10mm。
（2）塔柱施工时应随时观测塔柱变形，并进行相应调整，以保证塔柱几何形状符合设计要求；对索塔压缩变形进行分析计算时应考虑混凝土的收缩、徐变和弹性压缩对高程的影响，在塔柱施工至标高 849.302m（上横梁顶面）时须对该处标高进行调整，进行适当的抬高，抬高的数值应根据中、下塔柱实际压缩变形和基础沉降情况综合考虑，经监控单位精确计算分析后确定。
某大跨度斜拉桥索塔施工技术要点
某大跨度斜拉桥索塔施工技术要点学习大跨度斜拉桥索塔施工技术这么久，今天来说说关键要点。
首先呢，基础施工很重要。
像我们盖房子，基础打不好，楼肯定不稳，索塔也一样。
大跨度斜拉桥索塔的基础得承受巨大的荷载，所以在施工时，地质勘探要搞清楚。
我理解的是这就像看病之前的诊断，不把地下的土质、岩石状况还有地下水等问题查明白，后续基础类型的选择、施工方法都会出问题。
比如说地质比较松软的地方，可能就不太适合那种简单的浅基础，得用桩基础啥的。
参考资料里那些成功的工程案例也都是先把地质勘探做得很细致。
接着就是索塔的混凝土施工。
混凝土的质量直接关系到索塔的强度和耐久性啊。
这里面有个关键就是配合比，它可不是瞎配的。
我之前就弄错了，以为只要水泥多就好，其实不是。
水泥多了容易产生裂缝。
就好比做饭，盐放多了，菜就没法吃了。
要综合考虑水泥、沙子、石子还有外加剂等各种材料的比例。
而且混凝土的浇筑工艺也不简单，是要分层浇还是一次性浇，得根据索塔的结构形式和高度等来决定。
就像倒水进瓶子，如果倒的方式不对，可能会洒出来一样。
还有索塔的模板工程，这个模板要能承受混凝土的侧压力。
我总结下来，模板的材质、刚度等都得满足要求。
要是模板中途变形了，那索塔的形状不就歪了吗？这就像搭积木用弯曲的积木块，搭出来的肯定不好看也不稳固。
对了还有个要点，模板的周转率得考虑好，要是周转次数太少，成本就高了好多。
索塔的钢筋工程也不能忽视啊。
钢筋的绑扎、焊接质量等影响着索塔的整体受力性能。
我在学习的时候就在想，怎么才能保证钢筋位置准确呢？这就需要一些定位措施，像定位筋之类的东西。
就好像我们晾衣服，如果衣架挂不住衣服，衣服肯定掉下去，定位筋就是保证钢筋在正确位置的“衣架”。
在索塔施工过程中，测量监控也非常关键。
索塔建得高，一点点偏差积累下来就很可怕。
这就跟我们射箭一样，瞄的时候偏差一点点，箭射到最后就不知道偏到哪里去了。
需要使用高精度的测量仪器，并且经常进行测量，对测量数据要好好分析，一旦发现偏差要及时调整。
斜拉桥的设计原理及施工技术
斜拉桥的设计原理及施工技术斜拉桥是一种跨度较大、结构优雅的桥梁形式，以其独特的设计和精湛的工艺在世界各地成为地标性建筑。
斜拉桥的设计原理和施工技术是其能够如此出色地实现跨越大江大河的关键所在。
一、设计原理1. 桥梁整体设计：斜拉桥的整体设计需要兼顾桥梁的结构强度和美观性。
基于构造和材料特性的分析，工程师们选择合适的桁架结构来支撑桥梁的上部构件。
桁架结构具有良好的强度和刚度，能够有效分担跨越空间的荷载，并提供足够的支撑。
2. 斜拉索设计：斜拉索是斜拉桥的重要组成部分，也是其独特外观的重要因素。
斜拉索的设计需要综合考虑索材的强度、材料的耐久性以及索杆的空气动力特性。
合理设置索杆的数量和角度，可以保证斜拉索的均匀强度分布，并减小空气阻力，提高桥梁整体的稳定性。
3. 主塔设计：主塔是斜拉桥的视觉焦点，也是连接斜拉索和桥面的重要支撑结构。
主塔的设计原理主要涉及到材料选择、荷载分析和结构稳定性。
通常采用钢质或混凝土材料，根据地质条件和设计要求进行合理加固和加劲，以确保桥梁的安全和稳定。
二、施工技术1. 基础施工：斜拉桥的基础施工是确保桥梁稳定性和耐久性的重要环节。
在施工过程中，需要使用混凝土浇筑基础桩基，并设置钢筋桩和加固板以增强稳定性。
地质勘察和地基处理也是关键的预防工作，可以根据地质结构进行相应的基础设计和处理。
2. 主塔施工：主塔的施工需要使用大型起重设备和高空作业技术。
首先，使用临时支撑工具搭建塔身支撑结构，然后逐层施工主塔。
材料的选用和工艺的控制都需要精确的技术实现，以确保主塔的强度和质量。
3. 桁架施工：桁架的施工较为复杂，需要在现场精确制作和安装。
首先，在厂区预制桁架构件，然后将其运输到现场组装。
施工中需要合理安排施工序列和配合机械设备，确保桁架构件的准确连接和整体稳定。
4. 斜拉索安装：斜拉索安装需要使用特殊技术和设备，通常通过吊装和预应力技术来实现。
在吊装过程中，需要精确控制张力，以确保斜拉索在桥梁上的正确定位和均匀分布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土横梁，难度很大。施上时要考虑到模板支撑系 统和防止支撑系统的连接间隙变彤、弹性变形、支承 小均匀沉降变形，混凝土梁、柱与钢支撑不同的线膨 胀系数影响。
38
3．主塔混凝土施工 主塔混凝土常用的施工工艺采取现场搅拌、吊斗提送
39
南浦大桥施工
40
Sunniberg Bridges (Swiss)
41
二、斜拉桥主梁施工
斜拉桥主梁施工特点 斜拉桥与其他梁桥相比，主梁高跨比很小，粱
体十分纤细，抗弯能力差。当采用悬臂施工时 ，如果仍采用梁式桥传统的挂篮施工方法，由 于挂篮重量大，梁、塔和拉索将由施工内力控 制设计，很不经济，有时还很难过关。所以考 虑施工方法，必须充分利用斜拉桥结构本身特 点，在施工阶段就充分发挥斜拉索的效用，尽 量减轻施工荷载，使结构在施工阶段和运营阶 段的受力状态基本一致。
索塔 吊索 主梁
(a)
(b)
(c)
(a)
30
索塔的横向形式-2
索塔 吊索 主梁 (a)
索塔 索塔
吊索 主梁 吊索 主梁
索塔 吊索
吊索 主梁
索塔 主梁
(b)
(c)
(d)
(e)
31
11.5斜拉桥计算要点
❖ 主梁内力简化图式（例图）：由1个中间 支座和4个索提供弹簧支承的连续梁，以 这5个反力为多余力，建立力法方程。
斜拉桥施工技术
河北交通职业技术学院 颜海
1
中国 苏通长江大桥
苏通长 江大桥 目前是 世界上 最大跨 径的斜 拉桥。 主跨 1088m 。
2
日本多多罗桥 跨径890m
3
Ayunose Bridge （Japan 1990）
峡谷深140m，宽300m，总长390m，主跨200m
4
Alamillo Bridge (Spain 1992)
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔（双跨式）
8
11.1.2 斜拉桥的结构与构造
一、孔跨位置 ❖ 双塔三跨式 ❖ 独塔双跨式
9
双塔三跨斜拉桥
3
1.3
3
1
2
1
10
独塔单跨式（日本秩父桥）
153
22.5 锚碇 地下梁
11
三塔斜拉桥（湖南洞庭湖大桥）
塔
铰
梁
(a)铰接
固定 (b)固定 刚结 (c)刚结
215 71
3658
1.2～1.5m
（2）混凝土主梁常用截面形式
2250
20
213
15～20
15～20m 50～60cm
(a) 25～30m
1260
(c) 2900
380
1260
430
340
27 181 412
1247 2433
(b) 3010
30
30
(d) 1300
25 8
23
应变仪 980
15
(e)
(f)
8812 2.08%
8812 15261526 17624
3658
三角形构架
(g)
(h)
钢主梁常用截面形式
3.00m (a) 诺曼底大桥（中跨钢梁部分）
2.70m
（b) 多多罗大桥（中跨钢梁部分）
24
斜拉桥的主梁横断面
抑流板
细部图
带有抑流板的护栏 护栏
(a)梯形单箱 风嘴
(c)扁平多室箱
风嘴
(b)异形箱
导流板
导流板
扰流板 (d)超扁平多室箱
25
安纳西斯的主梁截面
2.0 斜索
50mm沥青铺装层
28.0/2
3.7
9.0
215mm厚PC板
工字形刚主梁 梁高2.1m
钢横梁中至中4.5m 桥中线
26
南浦大桥主桥横断面
3675 2900
0.0%
30350/2 23000/2 24500/2
5
Marian Bridge (the Czech Republic)
6
§11.1 斜拉桥
11.1.1 概述 斜拉桥：由斜拉索、塔柱和主梁组成 结构体系：悬浮体系、支承体系、塔梁
固结体系和刚构体系。
7
斜拉桥简图
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
P=1
(a) 原斜拉桥
P=1
0 12
3
4
56
(b) 计算模型
34
(a) M (弯矩) (b) M
(C) M (d) M (e) T (索力) (f) T (g) N (索塔轴力) (h) W (挠度) (i) W
斜 拉 桥 截 面 内 力 影 响 线
11.6 斜拉桥施工方法
一、索塔的施工 索塔的材料常用金属、钢筋混凝土、或
的方法、当主塔高度较高时．用吊斗提送的混凝土， 供应速度难以满足设计及施工的要求，有条件时，应 采用商品泵送大流动度混凝土。 4．泵送混凝土施工工艺特点及要求 在满足设计提出的混凝土基本性能要求的前提下，泵 送混凝土工艺应根据主塔施工的不同季节、不同的缓 凝时间、不同的高度泵送混凝土的要求来确定。
塔
索
锚窝 索
锚窝 （a） 平面图
塔 （b） 侧面图
斜拉索的截面
（a）
（b）
（c）
（d）
19
DINA冷铸镦头锚
盖板 墩头
垫块 钢套筒
PE外套
固定锚头 活动锚头
垫圈
张拉用丝扣 钢丝
过渡材料 DNA混合物
20
PE套管保护
高密度PE外套 防腐卷带 镀锌钢丝
21
11.3主梁
（1）主梁的支承体系 ❖ 主梁与索塔的关系——
12
11.2斜拉索
（1）斜拉索的布置 ❖ 单索面 ❖ 双索面 ✓ 双平行索面 ✓ 双斜索面
13
索面布置形式
(a)
(b) (c)
14
索面形状
(a) 平行形 （b） 辐射形 （c） 扇形（半扇形）
稀索和密索
(a) 稀索
（b） 密索
16
索
塔
与
塔
索
的
固定
联
结
形
式
滚动支座
（c） 摆动支座
索锚固于塔的构造
预应力混凝土制成。结构比较复杂。 塔柱可以是垂直的，也可以是倾斜的。 塔内需设置斜拉索锚固管道。 索塔可以是实心的也可以是空心的。
36
索塔施工可以分为以下几种： 现浇施工 预制吊装 滑模施工
37
混凝土主塔施工要点
1．下塔柱、中塔柱、上塔柱的施工 混凝土下塔柱、中塔柱、上塔柱一般可采用支架法、
❖ 解力法方程求得多余力，将多余力和荷 载作用在基本结构上，可求得结构的内 力。
❖ 将单位荷载作用在结构上，通过移动单 位荷载，可求得结构的内力影响线。
32
弹性支承连续梁
0.4 0.07 2
(a) 计算模型
k1 =∞
-0.125 2
k1 =0
k1
0.125 2
(b) 弯矩图
斜拉桥简化计算模型
ETI T E TA T
2.0%
预制混凝土板 人行道板梁
拉索中心线
主梁中心线
小纵梁
横梁 桥轴线
27
11.4索塔的布置
（1）单索面：单柱形、倒V形或A形、倒Y 形。
（2）双索面：双柱式、门式、H形、倒V形、 倒Y形
28
桥塔的纵向形式
(a)单柱形
(b)倒V形
(c)倒Y形
29
索塔的横向形式-1
索塔
索塔
索塔
吊索
吊索
吊索
主梁
主梁 主梁
