1.各种各样的电池
電池的組成
随着家电，钟表，计算器，遥控器，玩具等各类用品
中，电池的使用越来越普遍，电池在给我们带来方 便的同时也带来了很多麻烦。有证据表明，废电池 内含有对人类健康和动植物生长不利的多种有害物 质，如果处理不当，会污染环境，危害人类健康。 我国是世界上头号电池生产和消费大国，仅广州市 一年要消耗四千多万粒电池。然而，目前我国废电 池的回收率却很低，处理的规模不大，技术不高。 那么，电池究竟是什么材料制成的？废电池对环境 污染的程度到底有多大呢？我们在使用，回收和处 理废旧电池时，还存在那些问题呢？
调查使用电池有哪些注意事项
1.及时更换电池 2.不同品牌、不同容量、不同新旧的电池 严禁混合使用。 3.请保持环境清洁，过多的灰尘可导致畜 电池短路。 4.电池使用中会产生氢气，所以要远离火 源，保持通风，防止爆炸。
地点 数 量
有“不可回收”设计
有“可回收”设 计
改进 建议
小 调 查
电池是一种能量转化与储存的装置它通 过反应将化学能或物理能转化为电能。 电池即一种化学电源，它由两种不同成 分的电化学活性电极分别组成正负极， 两电极浸泡在能提供媒体传导作用的电 解质中，当连接在某一外部载体上时， 通过转换其内部的化学能来提供能。
怎样才是合理的处理一些废电池？
可以将费旧电池送到回收站，回收站会将电池 集中，用水泥浇筑起来，然后深埋地下。 其实现在有很多碱性电池，是非常环保的，我们 买电池的时候尽量不去使用那些汞性电池，不给 它们污染人类生存环境的机会。虽然碱性电池比 汞性的要贵挺多，但是碱性电池的电量要相当于 普通汞性电池的5倍甚至还要多！而且其余电还 可以放在闹钟，电视遥控器上面使用好久。

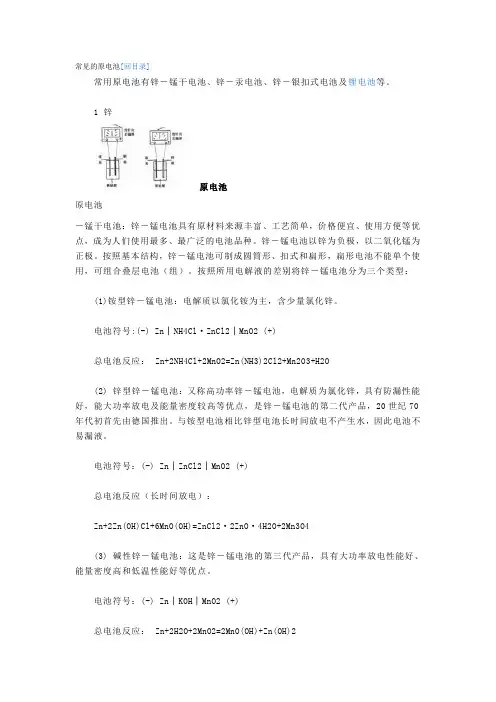

常见的原电池
常见的原电池[回目录]常用原电池有锌－锰干电池、锌－汞电池、锌－银扣式电池及锂电池等。
1 锌原电池原电池－锰干电池：锌－锰电池具有原材料来源丰富、工艺简单，价格便宜、使用方便等优点，成为人们使用最多、最广泛的电池品种。
锌－锰电池以锌为负极，以二氧化锰为正极。
按照基本结构，锌－锰电池可制成圆筒形、扣式和扁形，扁形电池不能单个使用，可组合叠层电池（组）。
按照所用电解液的差别将锌－锰电池分为三个类型：(1)铵型锌－锰电池：电解质以氯化铵为主，含少量氯化锌。
电池符号:(-) Zn│NH4Cl·ZnCl2│MnO2 (+)总电池反应： Zn+2NH4Cl+2MnO2=Zn(NH3)2Cl2+Mn2O3+H2O(2) 锌型锌－锰电池：又称高功率锌－锰电池，电解质为氯化锌，具有防漏性能好，能大功率放电及能量密度较高等优点，是锌－锰电池的第二代产品，20世纪70年代初首先由德国推出。
与铵型电池相比锌型电池长时间放电不产生水，因此电池不易漏液。
电池符号：(-) Zn│ZnCl2│MnO2 (+)总电池反应（长时间放电）：Zn+2Zn(OH)Cl+6MnO(OH)=ZnCl2·2ZnO·4H2O+2Mn3O4(3) 碱性锌－锰电池：这是锌－锰电池的第三代产品，具有大功率放电性能好、能量密度高和低温性能好等优点。
电池符号：(-) Zn│KOH│MnO2 (+)总电池反应： Zn+2H2O+2MnO2=2MnO(OH)+Zn(OH)2锌－锰电池额定开路电压为1.5V，实际开路电压1.5－1.8V ，其工作电压与放电负荷有关，负荷越重或放电电阻越小，闭路电压越低。
用于手电筒照明时，典型终止电压为0.9V，某些收音机允许电压降至0.75V。
2．锂原电池：又称锂电池，是以金属锂为负极的电池总称。
锂的电极电势最负相对分子质量最小，导电性良好，可制成一系列贮存寿命长，工作温度范围宽的高能电池。
根据电解液和正极物质的物理状态，锂电池有三种不同的类型，即：固体正极—有机电解质电池、液体正极—液体电解质电池、固体正极—固体电解质电池。
电池科普PPT
生活中常见的电池
可充电锂离子电池因为其体积小能量密度高，是目前手机、笔记本电脑等 现代数码产品中应用最广泛的电池；
铅蓄电池因为其价格便宜且性能稳定。广泛应用于汽车、摩托车、电动车、 仪器仪表等大型设备以及.....高中化学试卷中。
纽扣电池
干电池
锂电池
18650锂电池
铅蓄电池
锂电池
“锂电池”，是一类由锂 金属或锂合金为负极材料、使 用非水电解质溶液的电池。最 早出现的锂电池来自于伟大的 发明家爱迪生，使用以下反应： Li+MnO2=LiMnO2 该反应为 氧化还原反应，放电。
电池组放电都会停止。充电时也是一样。结果 另外5颗电池没有任何问题，也都跟着有问题的 18650同步充放电，这组电池从外部看就是严重 容量衰减的。实际上里面只有一颗有问题。这 就是电池一致性的重要性的体现。
手机、平板、穿戴设备中的锂电池
这是一个比较简单的 领域。因为这些设备里只 有一块锂电池，而且基本 都是三元锂电池。三元的 意思是三种元素：镍、钴、 锰、这种锂电池的正极材 料Li（NiCoMn）O2，不是 完全一样的，会根据使用 要求对三种元素的配比做 3.7伏特代表着这块电池放电的电压平台是3.7V； 调整。充电限制电压代表着它充满电的电压为4.2V； 2000mAH：毫安时代表着它的容量； 7.4Wh 这才是真正的能量的计量单位。
如何衡量锂电池性能的好坏？
四、电池一致性 电池一致性表现不好对并联组数比较多的 采用相同材料、相同工艺生 电池影响更大。假设图中 6芯电池中第三颗 产的电池在容量、内阻、充放电 18650 因为某种原因容量下降的比较快，很快容 曲线上的一致性越高越好。电池 量就只剩下 75%了，他们6个是并联在一起的， 能否大规模组成电池组这一点非 那么放电过程中第三颗电池会最早达到放电终 常关键，电池组规模越大对一致 止电压，于是不论另外5颗电池还有没有电量， 性要求越高。
各种各样的电池
各种各样的电池锰锌电池人们用得最多的一种电池，俗称“干电池”，电压1.5伏。
锰锌电池外壳是锌板压成的圆筒，中央是碳棒，碳棒周围是浸透了氯化铵溶液的碳粉和二氧化锰，四周还充满了糨糊状的氯化铵和氯化锌。
为了防止电池内液体的蒸发，筒口密封。
锰锌电池里的氯化铵能与锌发生化学反应，生成氯化锌和氢气，同时产生电能。
锰锌电池里二氧化锰的作用是将氢气氧化成水，使氯与锌之间的化学反应能均匀持续地进行。
铅蓄电池蓄电池也是应用很广泛的电池，在塑料槽里装满硫酸，里面有很多相隔开的铅板，外壳封闭。
给它充了电后，它就可以放电了。
蓄电池的好处是可以反复使用。
铅蓄电池体积较大，不便携带，但汽车却离不开它。
充电电池镍镉充电电池外观和锰锌电池一样，但是是用镍镉材料制成的。
它可以反复充电使用，电压只有1.2伏。
只要电压满足用电器需要，可以在任何使用干电池的地方使用。
纽扣电池纽扣电池的体积和重量都很小，适用于电子手表、电子计算器等用电量小、要求体积小的用电器使用。
纽扣电池按不同需要，也制成大小不同的规格，最小的比纽扣还小很多。
电压有两种：3伏和1.5伏。
纽扣电池是一次性电池，不能充电。
锂电池有一种白色的粗短的电池，那是一次性的锂电池，主要用于自动照相机。
它的供电量较大，内阻又小，能满足大电流使用。
还有一种是可充电的锂电池，用于手机和摄像机等，它的性能优越，但目前制造成本还较高。
太阳能电池又叫硅光电池，是用硅材料制成的。
它不像前面的电池把化学能转化为电能，而是利用硅材料的光电效应把光能转化为电能的。
是一种有广阔发展前景的电池。
废电池对环境的污染一粒纽扣电池可污染60万升水，等于一个人一生的饮水量。
一节电池烂在地里，能够使一平方米的土地失去利用价值，所以把一节节的废旧电池说成是“污染小炸弹”一点也不过分。
我们日常所用的普通干电池，主要有酸性锌锰电池和碱性锌锰电池两类，它们都含有汞、锰、镉、铅、锌等各种金属物质，废旧电池被遗弃后，电池的外壳会慢慢腐蚀，其中的重金属物质会逐渐渗入水体和土壤，造成污染。

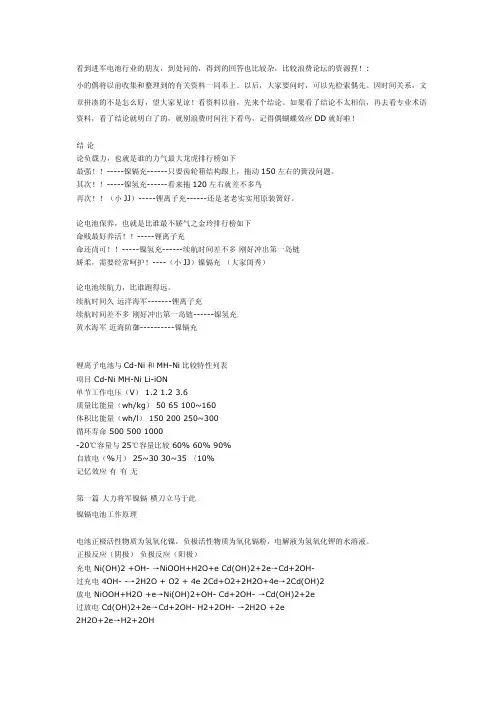

培训文档：所有电池资料(全)
5. 内阻 镍镉蓄电池的内阻与电解液的导电率、极板结构及其面积有关，而电解液的导电率又与密度和温度有关。 电池的内阻主要由电解液的电阻决定。氢氧化钾和氢氧化钠溶液的电阻系数随密度而变。18℃时氢氧化钾 溶液和氢氧化钠溶液的电阻系数最小。
6. 效率与寿命 在正常使用的条件下，镍镉电池的容量效率 ηAh 为 67%-75%，电能效率 ηWh 为 55%~65%，循环寿 命约为 2000 次。 容量效率 ηAh 和电能效率 ηWh 计算公式如下：
(2) 正极反应
在外电源的作用下，正极板上的氢氧化亚镍晶格中，两个二价镍离子各失去一个电子生成三价镍离子，同 时，晶格中两个氢氧根离子各释放出一个氢离子，将氧负离子留在晶格上，释出的氢离子与溶液中的氢氧 根离子结合，生成水分子。然后，两个三价镍离子与两个氧负离子和剩下的二个氢氧根离子结合，生成两 个氢氧化镍晶体。 蓄电池充电终了时，充电电流将使电池内发生分解水的反应，在正、负极板上将分别有大量氧气和氢气析 出。从上述电极反应可以看出，氢摒化钠或氢氧化钾并不直接参与反应，只起导电作用。从电池反应来看， 充电过程中生成水分子，放电过程中消耗水分子，因此充、放电过程中电解液浓度变化很小，不能用密度 计检测充放电程度。
中学常见原电池归纳大全(经典)
中学常见原电池归纳大全(经典)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII中学化学中常见原电池归类中学化学中常见原电池简介：1、银锌纽扣电池(碱性介质)负极(Zn)：Zn＋2OH－－2e－＝Zn(OH)2正极(Ag2O)：Ag2O＋H2O＋2e－＝2Ag＋2OH－电池总反应式：Zn＋Ag2O＋H2O＝Zn(OH)2＋2Ag2、碱性锌-锰干电池：负极(Zn)：Zn＋2OH－－2e－＝Zn(OH)2正极(C或金属棒)：2MnO2＋2H2O＋2e－＝2MnOOH＋2OH-电池总反应式：Zn＋2MnO2＋2H2O＝2MnOOH＋Zn(OH)23、铅蓄电池：铅蓄电池是一种蓄电池，它用填满海绵状铅的铅板作负极，填满二氧化铅的铅板作正极，并用22～28％的稀硫酸作电解质。
在充电时，电能转化为化学能，放电时化学能又转化为电能。
放电（作原电池）时的电极反应为：负极（Pb）：Pb＋SO42－－2e－＝ PbSO4正极（PbO2）：PbO2＋4H＋＋SO42－＋2e－＝ PbSO4＋2H2O电池总反应式： Pb＋PbO2＋2H2SO4 ＝ 2PbSO4＋2H2O4、锂电池：负极：Li－e－＝Li+正极：MnO2＋e－＝MnO2－总反应：Li ＋ MnO2＝ LiMnO25、镍镉电池：负极：Cd＋2OH－－2e－＝Cd(OH)2正极：2NiO(OH)＋2H2O＋2e-＝2Ni(OH)2+2OH-总反应：Cd＋2NiO(OH)＋2H2O＝2Ni(OH)2＋Cd(OH)26、氢镍电池是近年开发出来的可充电电池，它可以取代会产生镉污染的镉镍电池，其负极反应式：H2＋2OH－－2e－＝2H2O正极反应式：2NiO(OH)＋2H2O＋2e－＝2Ni(OH)2＋2OH－总反应式为：H2＋2NiO(OH)＝2Ni(OH)27、铝—空气—海水电池：负极反应式：4Al－12e－＝4Al3+；正极反应式：3O2＋6H2O＋12e－＝12OH－总反应式为：4Al＋3O2＋6H2O＝4Al(OH)38、Al─NaOH─Mg电池：负极（Al）：2Al－6e－＋8OH－＝2AlO2－＋4H2O正极（Mg）：6H2O＋6e－＝3H2↑＋6OH－总反应式：2Al＋2OH－＋2H2O＝2AlO2－ + 3H2↑【拓展思考】若改成Al─HNO3(浓)─Cu电池，则负极： Cu－2e－＝Cu 2+，正极： 2NO3－＋4H+＋2e－＝2NO2↑＋2H2O ；总反应式：。
常见的电池
常见的一次电池：（1）普通锌锰干电池锌锰干电池是最常见的化学电源，分酸性碱性两种．干电池的外壳（锌）是负极，中间的碳棒是正极，在碳棒的周围是细密的石墨和去极化剂MnO2的混合物，在混合物周围再装入以NH4Cl溶液浸润ZnCl2，NH4Cl和淀粉或其他填充物（制成糊状物）．为了避免水的蒸发，干电池用蜡封好．干电池在使用时的电极反应为：负极：Zn-2e-=Zn2+正极：2NH4++2e-+2MnO2=2NH3+Mn2O3+H2O总反应：Zn+2MnO2+2NH4+=Mn2O3+2NH3+Zn2++H2O（2）碱性锌锰干电池负极：Zn+2OH--2e-=Zn（OH）2正极：2MnO2+2H2O+2e-=2MnOOH+2OH-总反应：Zn+2MnO2+2H2O=2MnOOH+Zn（OH）2（3）银一锌电池电子手表、液晶显示的计算器或一个小型的助听器等所需电流是微安或毫安级的，它们所用的电池体积很小，有“纽扣”电池之称．它们的电极材料是Ag2O和Zn，所以叫银一锌电池．电极反应和电池反应是：负极：Zn+2OH--2e-=Zn（OH）2正极：Ag2O+H2O+2e-=2Ag+2OH-总反应：Zn+Ag2O+H2O=Zn（OH）2+2Ag利用上述化学反应也可以制作大电流的电池，它具有质量轻、体积小等优点．这类电池已用于宇航、火箭、潜艇等方面．（4）锂-二氧化锰非水电解质电池以锂为负极的非水电解质电池有几十种，其中性能最好、最有发展前途的是锂一二氧化锰非水电解质电池，这种电池以片状金属及为负极，电解活性MnO2作正极，高氯酸及溶于碳酸丙烯酯和二甲氧基乙烷的混合有机溶剂作为电解质溶液，以聚丙烯为隔膜，电极反应为：负极反应：Li-e-=Li+正极反应：MnO2+Li++e-=LiMnO2总反应：Li+MnO2=LiMnO2该种电池的电动势为2.69V，重量轻、体积小、电压高、比能量大，充电1000次后仍能维持其能力的90%，贮存性能好，已广泛用于电子计算机、手机、无线电设备等．（5）铝-空气-海水电池1991年，我国首例以铝--空气--海水为材料组成的新型电池用作航海标志灯．该电池以取之不尽的海水为电解质，靠空气中的氧气使铝不断氧化而产生电流．工作原理：负极：4Al-12e-═4Al3+正极：3O2+6H2O+12 e-═12OH-总反应：4Al+3O2+6H2O═4Al（OH）3特点：这种海水电池的能量比“干电池”高20-50倍．（6）高能电池-锂电池该电池是20世纪70年代研制出的一种高能电池．由于锂的相对原子质量很小，所以比容量（单位质量电极材料所能转换的电量）特别大，使用寿命长，适用于动物体内（如心脏起搏器）．因锂的化学性质很活泼，所以其电解质溶液应为非水溶剂．如作心脏起搏器的锂-碘电池的电极反应式为：负极：2Li-2e-═2Li+正极：I2+2e-═2 I-总反应式为：2Li+I2═2LiI 碱性镍-镉电池：该电池以Cd和NiO（OH）作电极材料，NaOH作电解质溶液．负极：Cd+2OH--2e-=Cd（OH）2正极：2NiO（OH）+2H2O+2e-=2Ni（OH）2+2OH-总反应式为：Cd+2NiO（OH）+2H2O=Cd（OH）2+2Ni（OH）2从上述两种蓄电池的总反应式可看出，铅蓄电池在放电时除消耗电极材料外，同时还消耗电解质硫酸，使溶液中的自由移动的离子浓度减小，内阻增大，导电能力降低．而镍-镉电池在放电时只消耗水，电解质溶液中自由移动的离子浓度不会有明显变化，内阻几乎不变，导电能力几乎没有变化．（3）氢镍可充电池：该电池是近年来开发出来的一种新型可充电池，可连续充、放电500次，可以取代会产生镉污染的镍-镉电池．负极：H2+2OH--2e-=2H2O正极：2NiO（OH）+2H2O+2e-=2Ni（OH）2+2OH-总反应式为：H2+2NiO（OH）=2Ni（OH）2）甲醇燃料电池是最近摩托罗拉公司发明的一种由甲醇和氧气以及强碱作为电解质溶液的新型手机电池，电量是现有镍氢电池或锂电池的10倍．负极：2CH4O+16OH--12e-=2CO3 2-+12H2O正极：3O2+6H2O+12e-=12OH-总反应式为：2CH4O+3O2+4OH-=2CO3 2-+6H2O（4）固体氧化物燃料电池该电池是美国西屋公司研制开发的，它以固体氧化锆-氧化钇为电解质，这种固体电解质在高温下允许O2-在其间通过．负极：2H2+2O2-4e-=2H2O正极：O2+4e-=2O2-总反应式为：2H2+O2 =2H2O（5）熔融盐燃料电池：该电池用Li2CO3和的Na2CO3熔融盐混合物作电解质，CO为阳极燃气，空气与CO2的混合气为阴极助燃气，制得在6500C下工作的燃料电池．熔融盐燃料电池具有高的发电效率．负极：2CO+2CO3 2--4e-=4CO2正极：O2+2CO2+4e-=2CO3 2-总反应式为：2CO+O2=2CO2．。
手机电池详细介绍PPT课件
化学电池——燃料电池
Lilliputian Systems公司为零售商Brookstone所开发的USB移动燃料 电池无疑更靠谱点。这款燃料电池外形仅为普通打火机大小，通过 添加丁烷燃料来供 电，一块电芯可以为iPhone 4充电次数约10～14 次，而更换内部电池大概就是星巴克一杯咖啡的钱！
写在最后
1
2
圆柱型锂离 子电池
(Cylindrical Li-ion Battery)
方型锂离子电 池(Prismatic
Li-ion Battery)
3
纽扣锂离子 电池(Coin
Li-ion Battery)
4
薄膜锂离子 电池(Thin Film Li-ion Battery)
化学电池——二次电池 圆柱型锂离子电池(Cylindrical Li-ion Battery)
无环境污染，绿色电池
化学电池——二次电池
锂离子电池工作原理图 schematic representation and operation principle of rechargeable
lithium ion battery
化学电池——二次电池
锂离子电池工作原理
化学电池——二次电池
在锂离子电池的充放电过程中，锂离子处于从 正极→负极→正极的运动状态。这就像一把摇椅， 摇椅的两端为电池的两极，而锂离子就在摇椅两端 来回运动。人们把这种电化学储能体系形象地称为 “摇椅式电池” （Rocking-chair Cell）。
讲师：XXXXXX XX年XX月XX日
圆柱型的外观与内部结构如图所示，通常正负极与隔膜被绕卷到负极柱上， 再装入圆柱型钢壳，然后注入电解液，封口，最后产品得以成型。下图中 还包括正温度系数端子（PTC）和安全阀（Safety Vent）等安全部件。
电池型号大全
电池型号大全电池是我们生活中常见的电源设备，它们广泛应用于手机、笔记本电脑、相机、手表等各种电子设备中。
不同的电子设备需要不同规格的电池，因此掌握各种电池型号及其特点对我们的生活和工作都非常重要。
下面将为大家介绍一些常见的电池型号及其特点，希望对大家有所帮助。
1. AA电池。
AA电池是一种常见的碱性电池，尺寸为直径14.5mm，高度50.5mm。
它通常用于遥控器、手电筒、玩具等常见电子设备中。
AA电池有着较长的使用寿命和较高的性价比，是家庭和办公室中最常见的电池之一。
2. AAA电池。
AAA电池是AA电池的小尺寸版本，直径为10.5mm，高度44.5mm。
它常用于体积较小的电子设备，如遥控器、手表、小型玩具等。
虽然AAA电池比AA电池容量小，但由于体积小巧，因此在一些小型设备中更为适用。
3. 锂电池。
锂电池是一种高性能的充电电池，常见的规格有18650、14500等。
锂电池具有高能量密度、轻量化、无记忆效应等优点，因此在手机、笔记本电脑、相机等电子设备中得到了广泛应用。
但是使用锂电池时需要注意避免过充、过放、高温等情况，以免造成安全事故。
4. 镍氢电池。
镍氢电池是一种环保型充电电池，常见的规格有AA、AAA等。
镍氢电池具有较高的循环寿命和较低的自放电率，因此在数码相机、手持游戏机等电子设备中得到了广泛应用。
同时，镍氢电池不含有汞、镉等有害物质，对环境友好。
5. 纽扣电池。
纽扣电池又称为扣式电池，常见的规格有CR2032、CR2025等。
它体积小巧，常用于手表、计算器、听诊器等小型电子设备中。
纽扣电池的寿命较短，但更换方便，因此在一些小型设备中得到了广泛应用。
6. 聚合物锂电池。
聚合物锂电池是一种新型的锂离子电池，具有较高的安全性和较薄的机械特性，因此在手机、平板电脑、智能手表等薄型电子设备中得到了广泛应用。
聚合物锂电池的灵活性和安全性使得它成为了未来电池发展的趋势之一。
以上就是一些常见的电池型号及其特点，希望能够帮助大家更好地了解电池。
各种类型电池
各种类型电池1.镍氢电池组成：镍氢电池中的“金属”部分实际上是金属氢化物。
用在镍氢电池的制造上，它们主要分为两大类。
最常见的是AB5一类，A是稀土元素的混合物（或者）再加上钛（Ti）；B则是镍（Ni）、钴（Co）、锰（Mn），（或者）还有铝（Al）。
而一些高容量电池的“含多种成分”的电极则主要由AB2构成，这里的A则是钛（Ti）或者钒（V），B则是锆（Zr）或镍（Ni），再加上一些铬（Cr）、钴（Co）、铁（Fe）和（或）锰（Mn）。
所有这些化合物扮演的都是相同的角色：可逆地形成金属氢化物。
电池充电时，氢氧化钾（KOH）电解液中的氢离子（H+）会被释放出来，由这些化合物将它吸收，避免形成氢气（H2），以保持电池内部的压力和体积。
当电池放电时，这些氢离子便会经由相反的过程而回到原来的地方。
特性：镍氢电池是由氢离子和金属镍合成，电量储备比镍镉电池多30%，比镍镉电池更轻，使用寿命也更长，并且对环境无污染。
镍氢电池的缺点是价格比镍镉电池要贵好多，性能比锂电池要差。
工作原理：电解质主要为KOH作电解液（电解质7moL/LKOH+15g/LLiOH）充电时正极反应：Ni（OH）2 + OH- → NiOOH + H2O + e-负极反应：M + H2O + e- → MH + OH-总反应：M + Ni（OH）2 → MH + NiOOH放电时正极：NiOOH + H2O + e- → Ni（OH）2 + OH-负极：MH + OH- → M + H2O + e-总反应：MH + NiOOH → M + Ni（OH）2以上式中M为储氢合金，MH为吸附了氢原子的储氢合金。
最常用储氢合金为LaNi5。
应用前景：镍氢电池被普及地应用在消费性电子产品中。
一些功率特别大的镍氢电池，其容量、输出电池及功率比镍镉电池大，所以在电动遥控玩具（例如遥控车）上取代了镍镉电池。
大功率的镍氢电池也使用在油电混合动力车辆中，最佳的例子就是丰田的prius，该车使用了特别的充放电程序，使电池充放电寿命可足够车辆使用十年。
