实验4 使用Altium Designer绘制电路原理图(上机)
Altium Designer 画原理图库步骤
一张完整的电路，需要把元件放上图纸上，然后连起来，首先需要画元件，画元件我们称之为库，就是原理图库，文件名字叫Schlib1.Schlib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—Schematic Library
然后点击保存文件File-Save
3，调出原理图库操作面板，此步骤可以查看很多元件库，有些人因为没调节好面板，导致只看到一个元件
VIEW(查看)--Workspace Panels(工作面板)--Sch--Sch Library
正常如果建了很多元件，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下引脚工具，在左右两边放下，注意有花点的一端朝外,就完成了一个电阻元件
接着可以给元件名字，操作Tools—Rename Component
还可以添加还要画的其他元件，操作Tools—New Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Document Options，Snap数据设置小一点就可以了。

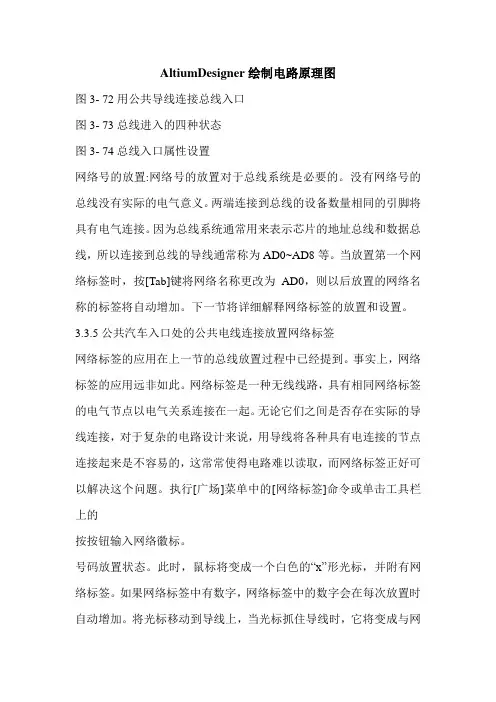

AltiumDesigner绘制电路原理图
AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。
没有网络号的总线没有实际的电气意义。
两端连接到总线的设备数量相同的引脚将具有电气连接。
因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。
当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。
下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。
事实上，网络标签的应用远非如此。
网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。
无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。
执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。
号码放置状态。
此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。
如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。
将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。
此时，单击鼠标左键以成功放置网络标签。
同时，导线的网络名称也将被重命名为网络标签名称。
在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。
当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。
网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。
当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。

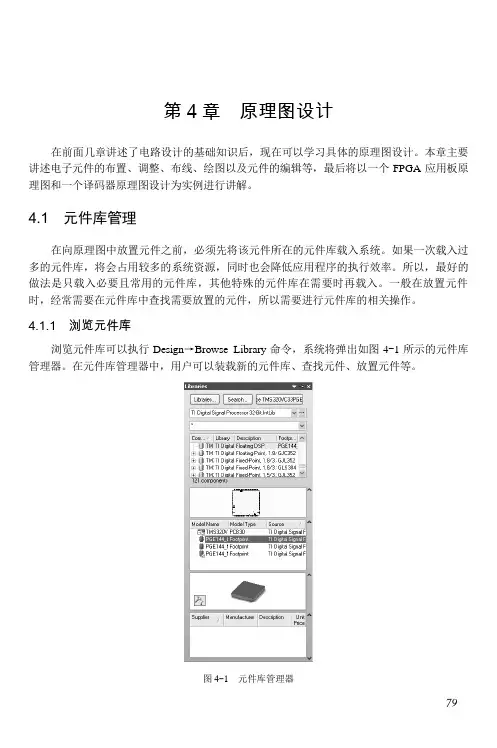

AltiumDesigner(Protel)原理图与PCB设计教程 第4章
第4章原理图设计在前面几章讲述了电路设计的基础知识后，现在可以学习具体的原理图设计。
本章主要讲述电子元件的布置、调整、布线、绘图以及元件的编辑等，最后将以一个FPGA应用板原理图和一个译码器原理图设计为实例进行讲解。
4.1 元件库管理在向原理图中放置元件之前，必须先将该元件所在的元件库载入系统。
如果一次载入过多的元件库，将会占用较多的系统资源，同时也会降低应用程序的执行效率。
所以，最好的做法是只载入必要且常用的元件库，其他特殊的元件库在需要时再载入。
一般在放置元件时，经常需要在元件库中查找需要放置的元件，所以需要进行元件库的相关操作。
4.1.1 浏览元件库浏览元件库可以执行Design→Browse Library命令，系统将弹出如图4-1所示的元件库管理器。
在元件库管理器中，用户可以装载新的元件库、查找元件、放置元件等。
图4-1 元件库管理器(1)查找元件元件库管理器为用户提供了查找元件的工具。
即在元件库管理器中，单击Search按钮，系统将弹出如图4-2所示的查找元件库对话框，如果执行Tools→Find Component命令也可弹出该对话框，在该对话框中，可以设定查找对象以及查找范围。
可以查找的对象为包含在.Intlib文件中的元件。
该对话框的操作及使用方法如下：图4-2 简单查找元件库对话框1)简单查找。
图4-2所示为简单查找对话框，如果要进行高级查找，则单击图4-2所示对话框中的“Advanced”按钮，然后会显示高级查找对话框。
● Filters操作框。
在该操作框中可以输入查找元件的域属性，如Name等；然后选择操作算子(Operator)，如Equals(等于)、Contains(包含)、Starts With(起始)或者Ends With(结束)等；在Vlaue(值)编辑框中可以输入或选择所要查找的属性值。
● Scope操作框。
该操作框用来设置查找的范围。
当选中Available Libraries单选按钮时，则在已经装载的元件库中查找；当选中Libraries on Path单选按钮时，则在指定的目录中进行查找。

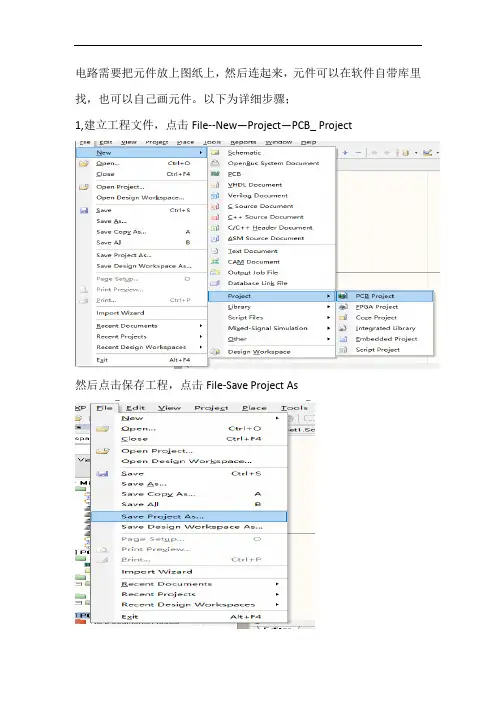

Altium Designer 画原理图步骤
电路需要把元件放上图纸上，然后连起来，元件可以在软件自带库里找，也可以自己画元件。
以下为详细步骤；
1,建立工程文件，点击File--New—Project—PCB_ Project
然后点击保存工程，点击File-Save Project As
2,建立原理图文件，点击File--New—Schematic
保存原理图文件，然后点击保存文件File-Save
3，取出元件到原理图，以下以软件自带库为例:现在我们想要放一个电阻，在库栏目里打上RES，然后看到很多电阻的列表，点RES2那个，然后单击Place Res2把元件放到图里，同样我们想放一个电容，打上CAP
元件放好后，双击元件可以命名，电阻为例
Designator 写上元件编号，Comment写上元件属性，之后就可以开始连线了，连线这里很多人会搞错工具，我们用的是Wire，破浪线这个，不是Line，然后就连好一张电路图了，放上地和电源
最后就是检查电路有没有错误了，点击
Project—Compile PCB Project PCB_ Project1.PrjPCB
Message没有显示错误就是正常了~。
AltiumDesigner原理图与PCB设计教程第4章
第4章原理图设计在前面几章讲述了电路设计的基础知识后，现在可以学习具体的原理图设计。
本章主要讲述电子元件的布置、调整、布线、绘图以及元件的编辑等，最后将以一个FPGA应用板原理图和一个译码器原理图设计为实例进行讲解。
4.1 元件库管理在向原理图中放置元件之前，必须先将该元件所在的元件库载入系统。
如果一次载入过多的元件库，将会占用较多的系统资源，同时也会降低应用程序的执行效率。
所以，最好的做法是只载入必要且常用的元件库，其他特殊的元件库在需要时再载入。
一般在放置元件时，经常需要在元件库中查找需要放置的元件，所以需要进行元件库的相关操作。
4.1.1 浏览元件库浏览元件库可以执行Design→Browse Library命令，系统将弹出如图4-1所示的元件库管理器。
在元件库管理器中，用户可以装载新的元件库、查找元件、放置元件等。
图4-1 元件库管理器79 / 74(1)查找元件元件库管理器为用户提供了查找元件的工具。
即在元件库管理器中，单击Search按钮，系统将弹出如图4-2所示的查找元件库对话框，如果执行Tools→Find Component命令也可弹出该对话框，在该对话框中，可以设定查找对象以及查找范围。
可以查找的对象为包含在.Intlib文件中的元件。
该对话框的操作及使用方法如下：图4-2 简单查找元件库对话框1)简单查找。
图4-2所示为简单查找对话框，如果要进行高级查找，则单击图4-2所示对话框中的“Advanced”按钮，然后会显示高级查找对话框。
● Filters操作框。
在该操作框中可以输入查找元件的域属性，如Name等；然后选择操作算子(Operator)，如Equals(等于)、Contains(包含)、Starts With(起始)或者Ends With(结束)等；在Vlaue(值)编辑框中可以输入或选择所要查找的属性值。
● Scope操作框。
该操作框用来设置查找的范围。
当选中Available Libraries单选按钮时，则在已经装载的元件库中查找；当选中Libraries on Path单选按钮时，则在指定的目录中进行查找。
实验4使用AltiumDesigner绘制电路原理图(上机)(精)
实验4 使用Altium Designer绘制电路原理图1一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA 设计软件Altium Designer 13 四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
2步骤1. 创建PCB 设计项目（*.PrjPCB）启动Altium Designer, 创建PCB 设计项目：Cat.PrjPCB 。
3步骤2. 创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File】/【New 】/【Schematic 】, 创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
Altium-Designer-原理图设计
元件选型和参数设置
元件选型
根据实际需求选择合适的元件型号， 确保元件性能满足设计要求，同时考 虑成本和易用性。
参数设置
根据元件数据手册设置元件参数，包 括电气参数、机械参数和环境参数等 ，确保原理图的准确性和可靠性。
PCB设计的考虑因素
1 2
PCB尺寸
根据实际需求和限制条件，合理规划PCB尺寸， 以满足产品尺寸、重量和散热等方面的要求。
用于绘制矩形或正方形，可以设置左 上角和右下角的坐标来绘制矩形。
画圆工具
用于绘制圆形或椭圆形，可以设置圆 心和半径，也可以通过拖拽来绘制圆 形。
元件库的管理和使用
01
元件库浏览器
02
元件搜索功能
03
元件属性编辑
用于浏览和管理已加载的元件库பைடு நூலகம் 可以添加、删除和重命名元件库。
通过关键字搜索元件库中的元件， 方便用户快速找到所需的元件。
、集成电路、传感器等。
符号
元件在原理图中的表示符号， 不同的元件具有不同的符号。
添加元件库
在Altium Designer中添加所 需的元件库，以便使用其中的
元件和符号。
查找元件
使用Altium Designer的元件 库浏览器查找并选择所需的元
件和符号。
原理图布局
布局原则
在原理图布局时应遵循清晰、 美观、易于阅读的原则。
双击元件后，可以在属性编辑器 中修改元件的属性，如名称、封 装等。
04 原理图设计实例
实例一：简单电路原理图设计
总结词：基础入门
详细描述：介绍如何使用Altium Designer进行简单的电路原理图设计，包括元件库的加载、元件的放置、连线等基本操作， 适合初学者入门学习。
实验使用AltiumDesigner绘制电路原理图资料word文档良心出品
《电子工程技术基础》实验指导书实验2使用Altium Designer 绘制电路原理图、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法、实验原理机器狗控制板的前端电路是由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，集电极电压为高电平，将无法触发单稳态触发器。
图4-1机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
Q2管处于截止状态,步骤 1 :启动Altium Designer,创建PCB设计项目步骤4:放置图件，如元件、导线、节点、网络标号等图4-2绘制电路图原理步骤步骤1.创建PCB 设计项目（*PrjPCB ）启动 Altium Designer 创建 PCB 设计项目：Cat.PrjPCB步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File ! /【New 】/【Schematic 】, 创建原理图文件，并另存为“ AD 初步.SchDo ” 这里应注意的是做项目的思想， 尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 实验4 使用Altium Designer绘制电路原理图一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触2 发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
3步骤1.创建PCB 设计项目（*.PrjPCB ）启动Altium Designer,创建PCB 设计项目：Cat.PrjPCB 。
步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File 】/【New 】/【Schematic 】,创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
这里对一些常用菜单做简单说明。
如图4-4，【File 】是对项目创建管理的窗口，【Edit 】是对画原理图时对其一些功能的编辑，【View 】具有查看、放大、缩小的功能，【Project 】可以对原理图进行编译，检查错误，【Place 】中有一些常用器件，可直接放置，【Design 】可以进行一些高级设计，【Tools 】平时用得比较多点，可以对元器件进行自动排序，查看元器件的封装等。
如图4-5，这个工具栏可以直接对连线、总线、文本、地线、电源等进行放置。
如图4-6，这个工具栏可以直接对电阻、电容等进行放置。
执行菜单命令【File 】/【New 】/【Project 】/【PCB Project 】,弹出项目面板。
面板显示的是系统默认名“PCB_Project1.PrjPCB ”的新建项目文件，将它另存为其他项目文件名，如“AD 初步.PrjPCB ”。
在创建PCB 工程之前也可以先创建一个Workspace ，执行菜单命令【File 】/【New 】/【Design Workspace 】就可以创建一个Workspace,在这个独立的工作环境下再重新创建工程，但最好不要把workspace 和创建的PCB 工程存在同一个根目录下。
因为workspace 包含了新建的工图4-3 新建项目面板 图4-5 常用工具栏2 图4-4 常用工具栏1图4-6 常用工具栏34下面对原理图纸进行简单介绍，对新建的原理图的边框进行双击，就会出现如图4-7的原理图纸设置框，Border Color 是对边框颜色进行设置，Sheet Color 是对网格背景颜色进行设置，Standard styles 是对原理图纸的纸张大小的选择设计。
其他具体功能这里就不详细说明了。
步骤3. 加载/卸载元件库在原理图上放置元件前，须先知加载图中所需元件的元件库。
如图4-8，点击屏幕右下角【System 】/【Libraries 】按钮，弹出文件面板，如图4-9，图4-7 原理图纸背景设置栏边框颜色设置 网格背景颜色设置对原理图纸的大小选择图4-8 系统工具栏点击System5点击【Libraries...】，弹出如图4-10的Available Libraries 面板，点击【installed 】，选择元件所在的路径、选择元件库，加载元件库。
一般的情况下，Miscellaneous Connectors 和Miscellaneous Devices 这两个库包含了一般常用的元器件，包括分立元件原理符号、接插件符号。
这两个库也是Altium Designer 系统默认打开的元件库。
如果对不熟悉其生产商的元件可按原件型号搜索其所在库。
双击Search ，进入如图4-11元件搜索面板，输入元件名称进行搜索。
还有些元件是现有库中没有的，这需要设计者在绘图前依照元件数据手册为其创建对应的元件库，在以后的实验中会详细说明，这里就不进行讲解了。
图4-9 库文件面板点击libraries图4-9Available Libraries 面板双击Search ，搜索元件图4-10 Available Libraries 库添加面板步骤4.放置图件图件是指元件Part 、导线Wire 、节点Junction 、电源端口Power Port 、网络标号Net Label 、端口Port 、总线连接口Bus Entry 等。
（1）放置元件 执行菜单命令【Design 】/【Browse Libraries...】或单击面板标签【System 】，选中【Library 】，如图4-12所示，弹出库文件面板图4-11 Libraries Search 元件搜索面板在查找对话框中输入要查找元件的名称、选择查找元件类型、查找范围、查找路径查找类型查找名称查找路径高低级查找设置图4-12 面板标签System元件三维模型库元件封装模型加/卸载元件库查找元件放置所选中的元件当前元件库快速跳转条件当前所选中的元件元件名称排序原理图符号元件封装图形图4-13 元件选择对话框8在“当前元件库”列表框中选中需要放置元件的所在库；在“元件名称排序”列表框中选中需要放置的元件；单击【Place...】按键，元件符号附在光标上，跟随光标移动；此时按一次键盘空格键元件逆时针旋转90度；按X 键元件左右镜像；按Y 键元件上下镜像；对需要编辑属性的元件按Tab 键，弹出如图4-14元件属性对话框，对话框中编辑元件的标注、标注值、元件引脚、元件封装等。
当确定元件的基本位置后，鼠标左键确认。
一张图纸上的相同元件可以连续放置。
绘图中，同类元件可以连续放置。
单子件元件的标注可以在全部图纸绘制完后统一添加。
元件的标称值、元件的封装最好在放置元件时输入。
注意：在元件还未定位时，拖动效果如图4-15所示，而且在这个时候最好使用X 键、Y 键、空格键、Tab 键进行参数和位置的设计。
图4-14元件属性对话框编辑元件引添加、编辑元件封装标称值标注值图4-15 放置三极管形成的拖动效果放置元器件的时候也可以在界面的右上角的菜单栏里点击小电阻放置一些常用的电阻和电容，如图4-16所示。
图4-16常用器件放置如图4-1的元件如图4-17所示，像4.7K的电阻可以按住Shift键然后拖动，可以cope一个4.7K的电阻。
图4-17 放置完元器件用空格和Y键镜像图4-18 把元器件布好局（2）放置导线和节点当电路元件放置并基本布局、排列完毕后，如图4-18所示，进行各元件的连接。
放置导线可单击电路绘图工具栏上的按钮，或按快捷键【P/W】。
电路中十字交叉的连线需要添加节点，按快捷键【P/J】，或者如图4-19进行操作。
《电子工程技术基础》实验指导书11（3）放置网络标号、总线入口、总线及线路标签的步骤这里就不做详细说明，有兴趣的同学可以课后自己探讨。
步骤5.为元件添加标注为原理图中的元件添加标注是绘制原理图的重要步骤。
有手动和自动添加标注两种办法。
自动添加标注是执行菜单命令【Tool 】/【Annotate 】，依系统选项提示，如图4-19所示，逐步进行。
手工添加标注是在放置元件时将元件标注输入，见图4-14元件属性对话框。
步骤6.规范原理图绘制完一遍草图后，需要对元件的位置做适当调整。
添加必要的文字说明。
一张高质量的电路图应该是信号流向清楚，功能模块安排合理，疏密适中，图幅大小合适。
图4-19 放置面板先点击Place放置节点放置连线12图4-20 自动标注对话框设置自动标注方式进行自动标注接受自动标注执行自动标注13步骤7.电气规则检查（ERC）电气规则检查可检查原理图中是否有电气特性不一致的情况。
如：两个输入引脚并联、未连接完整的网络标号、重复性的元件标注等。
以上这些都是不合理的电气冲突现象。
Altium Designer会按照用户设置规则来区分错误的等级并提醒用户。
执行菜单命令【Project】/【Compile PCB Project】，对其进行电气检查。
单击面板标签【System】,选中【Messages】，如图4-21所示，打开信息面板，显示编译结果。
根据编译报告，修改原理图中的错误。
图4-21 电气检查对话框14步骤8.元件封装检查元件封装检查是非常关键的一步。
执行【Tools 】/【Footprint Manager 】检查图中所示元件的封装。
再将原理图网表信息导入PCB 文件之前，应保证元件封装的完整和正确。
如图4-22所示。
五、实验报告1、叙述基于Alitum Designer 设计电路原理图的操作过程；2、分别对绘制过程中完成布局、连线和标注各阶段的原理图做截图记录；图4-22 封装管理对话框所选元件封装名称封装图形添加、编辑封装3、撰写实验总结或者心得体会；154、回答思考题。
六、思考题1、在本前端电路中，如果不加由D2、C3和Q3组成的反馈电路，电路的运行效果会如何？2、如果找不到所需元件的库，如何解决？3、原理图绘制时会涉及到哪几种网格？它们的作用分别是什么？4、试说明原理图元件和封装是什么对应关系？。
