本田雅阁八代(08款)影音导航安装教程
本田雅阁八代(08款)影音导航安装教程1、雅阁八代原车效果图
2、用胶刀由内向外撬松拆下银色装饰条
3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝
5、用螺丝刀把中控台的固定螺丝拆除
6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮
7、用两手上下拆松中控台
8、把中控台拆下
9、用钥匙拔掉所有原主机的数据电源线
10、中控台原主机拆开之后效果
11、把原主机与中控面板的固定螺丝拆除
12、原车主机与中控面板分开
13、拆下空调控制模块
14、飞歌一体机外观
15、将飞歌主机与原车中控面板组装
16、用螺丝将飞歌主机与原车中控面板固定
17、将空调控制模块装回中控台面板
18、用螺丝固定空调控制模块
19、准备要安装上的飞歌屏幕
20、到这一步特别要注意的是:要用飞歌专用线材先给飞歌屏幕接上数据线,再进行接主机数据电源线,否则对主机有烧坏.
21、接完屏幕数据线后,接着将飞歌专用线材与原车线对接好后，接上汽车电源线和数据线
22、用螺丝将飞歌屏幕固定
23、将新组装好中控台装回仪表台
24、开机测试
25、原车空调功能在飞歌触摸屏上显示
26、测试收看电视节目
27、固定中控台右下角
28、装回仪表台右边银色装饰条
29、装回仪表台左边银色装饰条
30、雅阁八代安装完后效果。
本田雅阁八代(08款)影音导航安装教程
本田雅阁八代(08款)影音导航安装教程1、雅阁八代原车效果图
2、用胶刀由内向外撬松拆下银色装饰条
3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝
5、用螺丝刀把中控台的固定螺丝拆除
6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮
7、用两手上下拆松中控台
8、把中控台拆下
9、用钥匙拔掉所有原主机的数据电源线
10、中控台原主机拆开之后效果
11、把原主机与中控面板的固定螺丝拆除
12、原车主机与中控面板分开
13、拆下空调控制模块
14、飞歌一体机外观
15、将飞歌主机与原车中控面板组装
16、用螺丝将飞歌主机与原车中控面板固定
17、将空调控制模块装回中控台面板
18、用螺丝固定空调控制模块
19、准备要安装上的飞歌屏幕
20、到这一步特别要注意的是:要用飞歌专用线材先给飞歌屏幕接上数据线,再进行接主机数据电源线,否则对主机有烧坏.
21、接完屏幕数据线后,接着将飞歌专用线材与原车线对接好后，接上汽车电源线和数据线
22、用螺丝将飞歌屏幕固定
23、将新组装好中控台装回仪表台
24、开机测试
25、原车空调功能在飞歌触摸屏上显示
26、测试收看电视节目
27、固定中控台右下角
28、装回仪表台右边银色装饰条
29、装回仪表台左边银色装饰条
30、雅阁八代安装完后效果。
导航安装
阳光论坛最详细的导航安装作业！吐血奉献！上次发了提车作业，向各位车友介绍了我自己安装的路特仕DVD导航一体机及植入善领DSA软件，这份作业还被版主置顶了一周，对版主的厚爱在此表示感谢！原帖地址：/bbs/thread-c-64-10926480-1.html在回帖中，很多车友对如何安装导航主机及植入善领DSA软件很感兴趣，不少人跟帖询问。
由于本人时间有限，没能一一回复，在此表示歉意。
现在总算找时间整理好了图片，特发此导航安装贴，供感兴趣的车友参考，与车友们分享经验，欢迎大伙批评指正！如有对安装导航过程有不明白的车友，请跟帖提出，我会尽量解答！谨以此贴，献给具有爱车之心和折腾精神及动手能力的广大阳光车友们！由于本帖篇幅过长，本人单独开贴介绍善领DSA软件的安装植入方法，本帖不再赘述。
感兴趣的TX请点击这个链接：/bbs/thread-c-64-11220655-1.html#p id209805105声明：由于本人拍摄照片有限，为了更好地说明整个安装过程，本帖部分照片来源于淘宝网和汽车之家网站，此类照片版权属原创作者所有。
借用照片目的仅在于交流学习，不用于商业用途。
若原创作者有异议，请联系本人，本人将在第一时间将相关照片删除！闲话少说，切入主题！一、需要的工具：a,一字和十字螺丝刀各一把，b,万用表一个(找倒车灯线用，看完本贴你也可以不用它)， c,接线剪一把(也可用普通剪刀)，d,透明胶和电工胶布各一卷。
二、主机及配件：↑图1、路特仕的导航DVD一体机，型号好像是2907D，淘宝上花1500大洋买来的(含摄像头)，今天上网一看又降价了上图是和原车拆下来的CD机对比↑图2、背面对比↑图3、配件清单。
请注意这根专用转接线，这是店家配给的。
必须有这个线束才能和原车接头直接对插，实现无损安装。
中间这根线束的功能被专用转接线束取代了，因此用不上。
↑图4、专用转接线束的特写。
上图来自淘宝网。
三、拆中控面板↑图5、首先用透明胶布将一字螺丝刀包好，这样撬面板的时候就不会留下划痕了↑图6、从篮圈位置将螺丝刀插入，稍微用力，小心将面板撬起，先撬哪个位置都可以的。

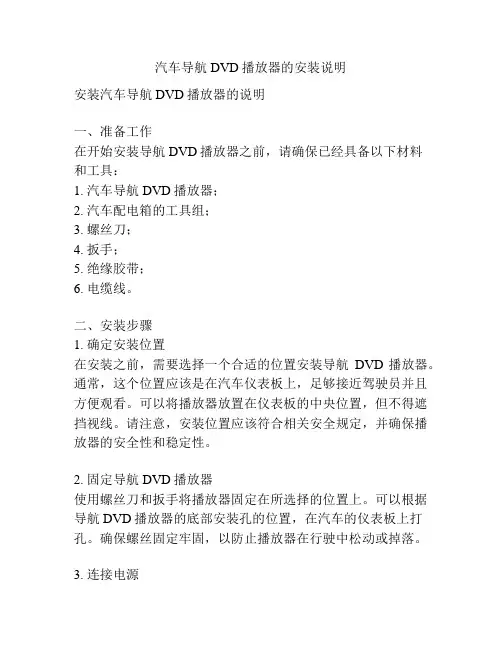

汽车导航DVD播放器的安装说明
