双金属片式温调疏水阀 CS47H-100P
进口疏水阀-施耐德疏水阀
进口疏水阀-施耐德疏水阀疏水阀的作用是能自动、间歇排出蒸汽管道及蒸汽设备系统中的冷凝水，并能防止蒸汽泄出。
常用的疏水阀有浮桶式、热动力式、自由浮球式、双金属片式、脉冲式、钟形浮子式等。
苏州施耐德疏水阀系列有：进口疏水阀，自由浮球式疏水阀CS41H,CS11H,(CS41-3NL立式)，ES钟形浮子式(倒吊桶式)疏水阀CS45H,CS15H，杠杆浮球式疏水阀GSB8,FT44H,FT43H,SUNA23H/26H，热动式(圆盘式)疏水阀CS49H/CS19H，可调双金属片式疏水阀CS47H,CS17H,(TB系列)，可调恒温疏水阀STC,STB，液体膨胀式疏水阀CS14H/F，高温高压圆盘式疏水阀HRF150,HR3，自由半浮球式蒸汽疏水阀CS15H-16C，热静力式BNF2LV21，法兰高压圆盘式KRF3，仪表疏水阀，981倒吊桶式疏水阀，浮球式疏水调节阀T47H-16C等。
阀门材质有：铸钢，碳钢，不锈钢，304，316，等。
阀门规格：DN15-DN1200。
压力：1.0-10.0Mpa，驱动方式可采用手动，电动，气动，齿轮传动等装置。
标准：国标GB，HB，美标API，ANSI，日标JIS，德标DIN。
，欢迎选购订购，德国（施耐德）Schneide阀门。
钟形浮子（倒吊桶）式蒸汽疏水阀用途：该阀适用于蒸汽主管、分气缸、干燥机、硫化机、热交换机、消毒器等。
ES5型最适用于食品、机械、医院、蒸汽设备、洗涤器、空调机、染色机等。
特点：1汽水分离可靠、即可间歇排水、以可连续排水，阀内处于水封状态，无蒸汽泄漏。
2背压率高（80%），可有效回收凝结水。
3阀内零部件全不锈钢，均安装在阀盖上，防腐蚀性强，维修方便。
技术参数：公称通径DN15~50mm 连接方式：螺纹、承插焊、法兰使用压力0.01~4.4Mpa 最高允许温度：350~425℃差压复阀钟形浮子式蒸汽疏水阀用途：ER型蒸汽疏水阀广泛用于石油、化工、纺织、印染、制药、食品等各种高中压蒸汽加热设备系统。
双金属片疏水阀说明书
可调式双金属片蒸汽疏水阀CS47H系列CS17H系列TB系列安装维修指南设计标准：GB/T22654-2008为了您的正确使用请仔细阅读谢谢安全信息遵守运行说明，由专业合格人员正确安装、调试、维护是该阀门安全运行的唯一保证。
（参见附安全信息第11部分）安装中必须遵守管道线路和工厂建筑安装指南的安装指南，工具的正确使用方法及配备必要的安全设备。
警告：阀门中阀体垫片、密封垫片包括所有薄的支撑环、不锈钢垫片，如果其操作处理不当将导致对人划伤、割伤！隔离：考虑到正在关闭或者已经关闭的阀前的截止阀，可能使管路系统或者其他部分、操作人员处于危险之中，都要进行隔离操作。
危险可能包括通风隔离保护设备、报警装置，确保截止阀逐步关闭，以免系统管路震动。
压力：在进行维修之前，请考虑管道中的物质。
确保对维修的该阀门与压力系统安全隔离，并确保被隔离部分的压力完全排出，不要认为压力表显示为零时，就确定已经无压力，需要打开泄压阀来完全泄压，再进行操作。
温度：对要进行维修的阀门隔离后要冷却至常温，以免烫伤，并且要考虑到穿防护服、防护镜和安全帽。
处理：这些产品可再循环利用。
处理得当不会对生态造成危害。
1.产品展示法兰连接可调式双金属片螺纹连接可调式双金属片法兰连接内调式双金属片螺纹连接内调式双金属片法兰连接、螺纹连接圆顶可调式双金属片2.设计性能材料主要参数设计标准：GB/T22654-2008法兰连接：GB/T9113-GB/T9124JB/T79.1-79.4HG20592-20635ASME B16.5 ASME B16.47螺纹连接：GB/T7505 55°GB/T12716 60°BSP 英制管螺纹NPT 美制管螺纹结构长度：GB/T12250 或者客户提供检验试验：GB/T12251壳体试验设计压力的1.5倍阀体WCB/CF8/CF8M 气压0.4～0.6Mpa 阀盖WCB/CF8/CF8M 动作试验水压0.4～0.6Mpa 双金属片奥氏体不锈钢最高工作温度350℃阀座奥氏体不锈钢工作压力范围0.01～6.3Mpa 过滤网奥氏体不锈钢最高允许温度70℃~350℃调节杆奥氏体不锈钢最小过冷温度≈0℃顶盖/底盖25/A105/不锈钢最高背压率90 % 密封垫片PPL/H62有负荷漏气率≈0 螺栓35CrMoA/304/316 工作介质蒸汽凝结水螺母45#/304/316 3.排量数据排量图4.特点原理1．主要用途和适用范围可调双金属片式疏水阀均可用于蒸汽加热设备和凝结水排放回收系统及需要快速排除凝结水的工况，使蒸汽管道供热设备系统中的凝结水及时排除和回收，从而获得对高加热效率和热能温度的调节，对节约能源具有显著效果。

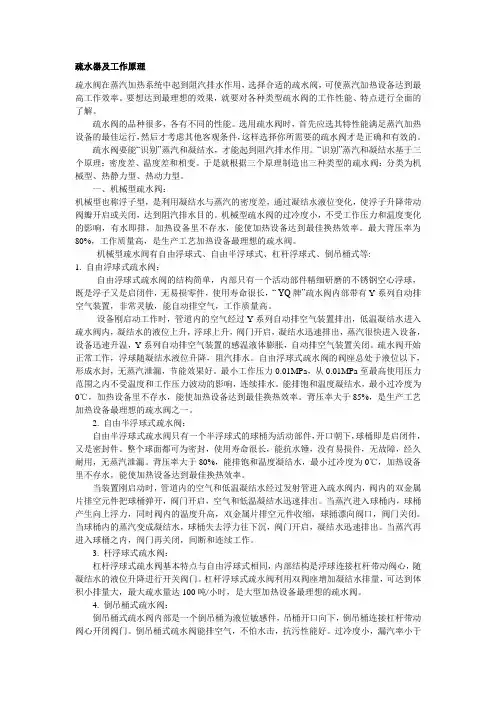

疏水器及工作原理
疏水器及工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“ YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01MPa，从0.01MPa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。
能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
疏水阀——精选推荐
一、概述：ZDLSY型电动Y型疏水阀是本公司根据热电厂设备疏水而专业设计生产的新一代蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减小冲蚀，提高寿命。
阀芯、阀座采用整体硬质合金，关闭内漏VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。
因此它广泛应用于火电厂等行业的远程控制。
ZDLSY型电动Y型疏水阀由正作用和反作用之分，其公称通径等级DN（mm）由20～100mm；公称压力等级PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分；信号范围200VAC、4~20（mA）；泄漏量近似于0泄漏，该产品的有多种规格可供选择。
订货须知：一、①疏水阀产品名称与型号②疏水阀口径③疏水阀是否带附件二、若已经由设计单位选定公司的疏水阀型号，请按疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ST系列可调恒温式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
疏水阀cs49h
疏水阀cs49h国经济将步入发展的快车道，经济专家预测，国内金融竞争更加白热化。
为此，理财人士认为，在2006年国内理财市场中，将有六大热点成为百姓生活的重要内容。
理财产品收益将有所提高去年底，银监会颁布新办法大幅提高了理财产品的门槛，与此同时，理财产品的收益随之有一定的增长。
因此，2006年，银行理财产品依然会成为众多投资者的选择。
另外，因外资银行的大量涌入，外汇理财产品会出现较大的变化。
外资银行利用自身在海外的优势，通过与海外市场挂钩，推出了挂钩型的外汇理财产品。
不过，国际商品市场复杂多样，对于普通投资者，选择此类产品的难度较大。
基金的回报将大于鸡年去年的基金市场可以用“三大”来形容：基金规模扩大、投资者队伍壮大、基金业绩差距拉大。
但从进入2006年以来的总体情况看，基金的净值普遍增长，因此，狗年中基金的回报将大于鸡年。
另外首页>>产品中心>>ST系列可调恒温式疏水阀一、产品[疏水阀]的详细资料：产品名称：可调恒温式疏水阀产品特点：St系列疏水阀属热静力型中的一种新产品。
阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。
二、结构原理：St系列疏水阀属热静力型中的一种新产品。
阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。
选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节三、主要技术参数：1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm3、排水温度：A组65～1 00℃B组95～1 35℃C组1 30～1 65℃4、漏气率：0 5％以下5、寿命1 0000小时以上6、使用温度：80～450℃7、连接万式三种：l、ST为螺纹角式2、STB为螺纹直通带过滤器3、STC为法兰直通带过滤器四、ST系列可调恒温式疏水阀主要外型及连接尺寸：型号（DN）外形尺寸最大排量型号（DN）外形尺寸最大排量T/h法兰外径D 长L 高H 长L 高HST8-15 120 65 1.4 STB16-1590 150 3.0 -ST8-20 120 65 3.0 STB16-2100 150 4.0 -ST8-25 130 70 4.0 STB16-25120 165 5.0 -ST16-15 120 65 3.0 STB10-4140 185 9.0 -订货须知：一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST 系列可调恒温式疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：疏水阀热动力式蒸汽疏水阀CS14F液体膨胀式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀疏水阀>>可调恒温式疏水阀>>可调恒温式蒸汽疏水阀产品名称：可调恒温式蒸汽疏水阀产品型号：ST-16C产品口径：DN15～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

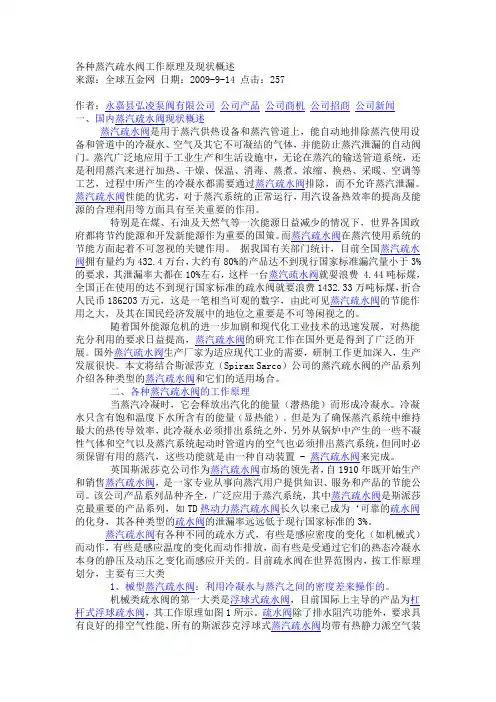

疏水阀大全
浮球式蒸汽疏水阀在冷凝水产生后立刻排出冷凝水，能够根据压力和负载的变化迅速排出大量的冷凝水，当对于其它类型的同口径疏水阀排量大，因此它最适合于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备的最佳选择。同时该类型的疏水阀出口总是浸没在冷凝水中，具有真正意义上排水阻汽的功能。斯派莎克可以提供各种型号的浮球式蒸汽疏水阀能满足各种制程工艺的需要，主要型号FT14，FT43，FT44，FT47，FT46，FTC32，FT12，FT450等。
在选择了正确的疏水阀的型号和口径以后，正确的安装能确保疏水阀最有效的工作。蒸汽疏水阀仅仅是整个蒸汽疏水站的重要部分之一，蒸汽疏水站中各个部件的正确安装与否都会对整体运行有影响。
蒸汽疏水阀的简单技术使得用户常尝试用一种疏水阀满足所有的要求，譬如只用浮球式蒸汽疏水阀，但应用要求以及设备性能的不同意味着一种疏水阀不可能满足所有的应用，否则就会影响整个系统的效率。
因此为确保蒸汽疏水阀的正确选择，应考虑以下因素：
· 应用场合
· 最大负荷
· 设备类型
· 系统压力
· 最小负荷
· 材质
· 背压
图6给出了应用于蒸汽系统中的一般疏水阀选型图表，这里提供了两种方案以利于选择，但第一种方案总是第一选择（括号内为第二选择）。
温调型双金属片式疏水阀节汽节能的分析与应用
２ ）可以充分利用凝结水所具有的显热。伴热管线
可 大量 节约蒸汽 ，节能可达２％以上 ，是低压蒸汽伴热 ０ 管 线最适用 的疏水 阀。 ３ ）可 以大幅度地减少疏水 阀动作时的噪声 。 ４ ）感温元件是 双金属 ，灵敏度高 ，随凝结水的温
一
前言
度变化可迅速启闭。 ５ ）即使压 力有变化 ，开 闭阀的温 度几乎不会发 生 变化 ，所以对压力应 动性 能好 。 ６ ）采 用独特 的 “ Ｃ Ｖ 自动定心 、 自动落座 的 ＳＣ ” 结构 ，关闭可靠 ，寿命长久 ，与热动力型圆盘式疏水阀
能和水资源 ，降低生产成本 ，消除二次蒸汽及噪声对环 境污染的 目的。
三 温调型双金属片式疏水 阀的节汽节 能效果
在用汽 设备 中 ，对被加 热物 进行加 热 的间接 加热
装置 ，原则上 可以 利用 的热量 只是 蒸汽拥 有的 全热量
钏
通 用 柳 艇 ｖ ． ． ｒ ｏ ， 第９ ｗｅ ｃｎ ２ ｎ 确ｘ ｏ 期
温调型双金属片式疏水 阀的蒸汽节约率
的热量 ，单位为ｋａｋ （ｃｌ ． ６ Ｊ ｃｌ ｇ １ａ ４１ ）； ／ ＝ ８８ ， — 饱和蒸汽的潜热 ，单位为ｋａｋ 。 — ｃｌ ｇ ／ 温调型双 金属片式 疏水阀的利 用热量按式 （）计 ２
算： Ｑ『 ｒ 一Ｃ ｄ ＝ ＋ｈ ｔ （） ２
１０Ｃ的低温加热装 置 ，所产生 的凝 结水可不 直接排放 ０￣
冰
／
／ ，
，
／ ／ｒ ／ ／ ／
／ Ｚ， ， ／ ／
掉，而是暂时留在装置内，可有效利用其中一部分显热
热量 。这是节能的重要措施 。温调型双金属片式疏水 阀 就是为 了达到能充分利用凝结水的显热节约蒸汽和热能 而开发的节能产品。
疏水阀的工作性能比较
疏水阀的工作性能比较浮球式疏水阀与倒吊桶式疏水阀工作性能和使用寿命的比较浮球式疏水阀和倒吊桶式疏水阀都属机械型疏水阀。
它们是根据凝结水和蒸汽的密度差来工作的，过冷度比较小，适用于生产工艺加热设备的疏水。
①、浮球式疏水阀的最小过冷度为0℃，能排饱和温度凝结水，有水即排，连续排水。
设备里不存水，能使加热设备达到最佳换热效果。
①、倒吊桶式疏水阀的最小过冷度为3～5℃，间断排水。
②、自由浮球式疏水阀只有一个高精密度研磨浮球为活动部件，工作时浮球漂在液面上。
凝结水少时，浮球随液位下降，在疏水阀前后的压差下，浮球漂向阀座，封住阀孔。
浮球整个球面都可为密封面，没有集中磨损。
质量好的自由浮球式疏水阀使用寿命能达到10年以上。
②、倒吊桶式疏水阀的阀芯与阀座的接触面工作频繁，开关一次碰撞一下，磨损比较快，连接件比较多，使用寿命一般为1～2年。
③、自由浮球式疏水阀必须带有自动排空气装置才能避免管网气阻，防止水击。
③、倒吊桶式疏水阀的吊桶是开口的，所以不怕水击。
④、自由浮球式疏水阀最小工作压力0.01Mpa,从0.01Mpa到最高工作压力范围之内都能正常工作，灵敏度非常好，工作质量高。
④、倒吊桶式疏水阀工作压力小于1公斤的情况下，阀门关闭不好，会出现跑气，工作压力低的情况不适合选用。
⑤、浮球式疏水阀是连续排水，正常选用倍率1.5倍以上就能达到排量要求。
杠杆浮球式疏水阀利用杠杆原理能做成特大排量疏水阀，最大疏水量能达到100吨。
⑤、倒吊桶式疏水阀间断排水，排水速度慢，选用倍率最小要大于3倍以上才能满足工艺要求。
倒吊桶式疏水阀因受到体积的限制，不可能做成很大的排水量。
膜盒式疏水阀与双金属片疏水阀工作性能和使用寿命的比较膜盒式疏水阀和双金属片疏水阀同属于热静力型疏水阀，是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。
热静力型疏水阀一般过冷度为15℃～40℃，它能利用凝结水的一部分显热，节能效果好。
是蒸汽管道、伴热管线、采暖设备、温度要求不高的小型加热设备上，最理想的疏水阀。
