热静力疏水阀与双金属片疏水阀的选用区别
疏水阀使用注意事项
疏水阀使用注意事项
疏水阀是一种阀门，也称疏水器，排水阀，是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出，同时限度地自动防止蒸汽的泄漏。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能充足蒸汽加热设备的运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
分类：
依据疏水阀工作原理的不同，可化为以下三种类型：
（1）机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：
浮球式：浮子为封闭的空心球体。
敞口向上浮子式：浮子为开口向上的桶型。
敞口向下浮子式：浮子为开口向下的桶型。
（2）热静力型：依靠液体温度的变化而动作，包括：
双金属片：敏感元件为双金属片。
蒸汽压力式：敏感元件为波纹管或墨盒，内部充入挥发性液体。
（3）热动力型：依靠液体的热动力学性质的变化而动作。
圆盘式：由于在相同的压力下，液体与气体的流速不同，
所产生的不同的动，静压力，驱使圆盘阀片动作。
脉冲式：由于不同温度的凝结水通过两极串连节流孔板时，会在两极节流孔板之间形成不同压力，驱使阀瓣动作。
注意事项：
1、疏水阀不要选的尺寸过大。
2、保持疏水阀排放管线尽可能短。
3、向下倾斜疏水阀排放管线，以加快重力排放的速度。
4、疏水阀排放管线和凝结水回水管线加保温。
5、当凝结水回水管线暴露在大气条件下时，应考虑加伴热管。
6、假如回水管上升，垂直排放管要与回水集管上部的排放
管相邻，并把排放管和疏水阀排放管一起保温。
标签:疏水阀。
疏水阀的分类与工作原理及性能特点
疏水阀的分类与工作原理及特点疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别"蒸汽和凝结水，才能起到阻汽排水作用。
“识别" 蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型疏水阀、热静力型疏水阀、热动力型疏水阀。
一、机械型疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀又可分为自由浮球式疏水阀、自由半浮球式疏水阀、杆浮球式疏水阀、倒吊桶式等1、自由浮球式疏水阀自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

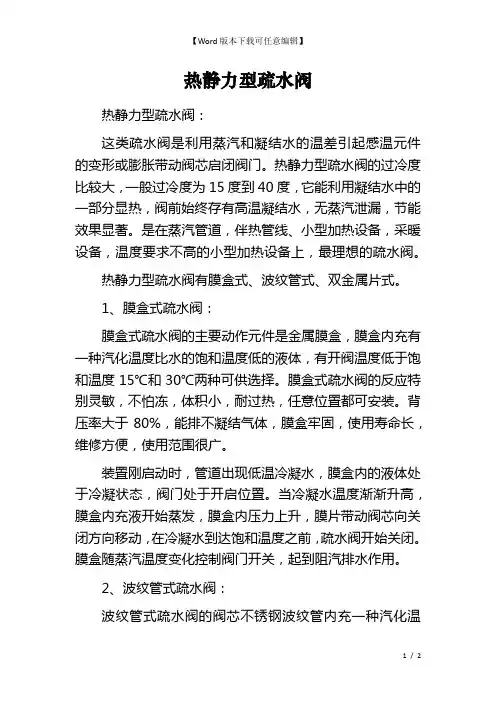

热静力型疏水阀
热静力型疏水阀热静力型疏水阀：这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀芯启闭阀门。
热静力型疏水阀的过冷度比较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。
是在蒸汽管道，伴热管线、小型加热设备，采暖设备，温度要求不高的小型加热设备上，最理想的疏水阀。
热静力型疏水阀有膜盒式、波纹管式、双金属片式。
1、膜盒式疏水阀：膜盒式疏水阀的主要动作元件是金属膜盒，膜盒内充有一种汽化温度比水的饱和温度低的液体，有开阀温度低于饱和温度15℃和30℃两种可供选择。
膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。
背压率大于80%，能排不凝结气体，膜盒牢固，使用寿命长，维修方便，使用范围很广。
装置刚启动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。
当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀芯向关闭方向移动，在冷凝水到达饱和温度之前，疏水阀开始关闭。
膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
2、波纹管式疏水阀：波纹管式疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。
随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-40℃。
背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，使用寿命长。
当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀芯在弹簧的弹力下，处于开启位置。
当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀芯向关闭方向移动，在冷凝水到达饱和温度之前，疏水阀开始关闭，随蒸汽温度变化控制阀门开关，阻汽排水。
3、双金属片式疏水阀：双金属片疏水阀的主要部件是双金属片感温元件，随蒸汽温度升降受热变形，推动阀芯开关阀门。
双金属片式疏水阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，能排不凝结气体，不怕冻，体积小，能抗水击，耐高压，任意位置都可安装。
疏水阀的分类及工作原理
疏水阀的分类及工作原理.txt我的优点是：我很帅；但是我的缺点是：我帅的不明显。
什么是幸福？幸福就是猫吃鱼，狗吃肉，奥特曼打小怪兽！令堂可是令尊表姐？我是胖人，不是粗人。
疏水阀的分类及工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一、机械型疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀又可分为自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等1、自由浮球式疏水阀自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
疏水阀及其选型方法
疏水阀及其选型方法疏水阀的分类疏水阀的品种很多，各有不同的性能。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
根据三个原理制造出三种类型的疏水阀：机械型、热静力型、热动力型。
①机械型疏水阀也称浮子型疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位的变化，使浮子（球状或桶状）升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备内不存水，能使加热设备达到最佳换热效率。
机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等；②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。
热静力型疏水阀的过冷度较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。
热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式；③热动力型疏水阀是根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。
因热动力式疏水阀的工作动力来源于蒸汽，因此蒸汽浪费较大。
热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。
疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中，为保证各种设备工艺所需的温度热量，及时排出凝结水阻止蒸汽泄漏，必须安装疏水阀。
对于疏水阀的选型，要求灵敏度高，准确无误地阻汽排水，不泄漏蒸汽，能提高蒸汽利用率，工作性能可靠，背压度高、使用寿命长、维修方便等条件。
蒸汽疏水阀的选用原则：①如果要求设备有最快的加热速度，加热温度控制严，且保持在加热设备中不能积存凝结水，则应选择能排饱和水的机械型疏水阀；②如果加热设备有较大的受热面积，并不要求尽快加热，加热温度要求不严，而且可以要求积存一定量的凝结水时，选用热静力型疏水阀；。
疏水阀的选型原理
疏水阀的选择1、疏水阀类型1）机械式疏水阀浮桶式可保温，受安装发现影响，垂直安装；能够连续排放冷凝水，寿自由浮球式可保温，受安装影响，水平安装；2）热静力式疏水阀热敏液体式不可保温；利用热敏液体的热胀冷缩实现阀门的启闭；间歇排水双金属式不可保温；利用两种不同金属的膨胀系数不一致，很双金属温度3）热动力式疏水阀圆盘式不可保温；利用蒸汽冷凝后圆盘打开，排放完毕压力腔受力较大2、疏水阀尺寸阀嘴相同，压力越高，同样的阀嘴排泄冷凝水越少；背压越大排放量越少，热动1）疏水阀工作压力（压差）2）阀嘴直径：工作压力一定，阀嘴直径越大，冷凝水排泄量越多，疏水阀冷凝水流量与阀门公称直径无关，公称直径是对气体流速相关这是因为浮力与疏水阀的闭合力：ρVg=PS，所以阀嘴越大，所需浮球越大，阀门体积越大3、疏水阀的异常1）蒸汽绑：蒸汽首先到达疏水阀，冷凝水无法排泄；蒸汽冷凝后可自动消除不可自动消除；安装短管道、直径大；管道倾斜方向正确、无群组疏水阀、使用汽绑释2）空气绑：空气首先到达疏水阀，冷凝水无法排泄安装平衡管道或单独安装排空气阀（双金属或热敏阀门）3）串联疏水串联疏水实际上是不起效果，反而弊端更多，汽绑、流量小等4）群组疏水由于各设备冷凝水速率不一致，易出现积水、汽绑、水锤等；建议单独疏水，再次是疏4、疏水阀安装1）安装位置每30-50米安装一个减压阀或控制阀前安装一个管道末端，提升管或下降管末端2）管道要求管道需要支撑，不能成U形安装管道必须有一定坡度：不小于1/1003）设置集水井小管道易带走冷凝水，设置集水井集水疏水阀高于集水井底部，防止杂质4）排空气管道末端设置排空阀，防止空气绑排放冷凝水，寿命较长，适用于大型的排水管道现阀门的启闭；间歇排水；注意安装方向；有确定的启闭温度，常用于伴热保温管道，启闭较快数不一致，很双金属温度计原理一致；间歇排水；注意安装方向；有确定的启闭温度，常用于伴热管道，启闭较慢排放完毕压力腔受力较大将圆盘闭合；间歇排水；安装不收方向影响；放量越少，热动力圆盘式约50%一次压力，机械式约90%一次压力组疏水阀、使用汽绑释放阀议单独疏水，再次是疏水阀前有一个较大均压管道，启闭较慢。
自由浮球式疏水阀和圆盘式疏水阀双金属式疏水阀的优缺点对比
节能型自由浮球式疏水阀和圆盘式疏水阀、热静力式疏水阀的性能对比1．疏水阀的排空气能力（自动旁通阀功能）自由浮球式疏水阀由于安装有自动排空气的双金属装置，在设备启动和停机期间能迅速排出冷空气，而圆盘式疏水阀无自动旁通阀功能，故排冷空气性能差，需要安装旁通阀辅助排空。
热静力式疏水阀（包括双金属式、膜盒式等）对低温的常温水和冷空气可同时排出，故其排冷空气性能较好。
2．疏水阀的过冷度节能型自由浮球式疏水阀可以排出饱和温度凝结水，即最小过冷度为0℃，而圆盘式疏水阀的最小过冷度为6~8℃，热静力式疏水阀的最小过冷度为10~30℃故在加热温度不高，要求不严的地方，可采用过冷度较大的热动力圆盘式和热静力式疏水阀；而在加热温度较高、负荷大、温度控制要求严格的地方，需要快速排出凝结水，则应采用节能型自由浮球式疏水阀。
3．疏水阀的最小动作压差最小动作压差的工作能力是指在0.05MPa压差下能正常动作的能力，其正常动作的压差越小，工作就越可靠。
节能型自由浮球式疏水阀的最小动作压差为0.01MPa，其动作可靠、工作状态稳定。
圆盘式疏水阀和热静力式疏水阀的最小动作压差为0.05Mpa，工作中常出现无水空排的现象。
4．疏水阀的噪音和节能效果圆盘式疏水阀和热静力式疏水阀由于工作时阀片与阀座不断冲击而有较大噪音, 节能型自由浮球式疏水阀的噪音则很小。
节能型自由浮球式疏水阀由于采用高精度不锈钢研磨浮球，密封性能好，能连续排水且漏汽率低；而圆盘式疏水阀和热静力式疏水阀（包括双金属式、膜盒式等）由于受工作原理和结构特点所限，排放频率高，间断排水（水气同排）、漏汽严重，故节能效果不如自由浮球式疏水阀好。
圆盘式疏水阀和热静力式疏水阀基本无节能效果，节能型自由浮球式疏水阀的节能效果为：25~35% 。
5．疏水阀的冷凝水自动回收功能节能型自由浮球式疏水阀的最高背压率为85%，工作方式为连续排水，所以节能型自由浮球式疏水阀具有冷凝水自动回收功能，更适合于需要凝结水回收的场合使用。
疏水阀的工作性能比较
疏水阀的工作性能比较浮球式疏水阀与倒吊桶式疏水阀工作性能和使用寿命的比较浮球式疏水阀和倒吊桶式疏水阀都属机械型疏水阀。
它们是根据凝结水和蒸汽的密度差来工作的，过冷度比较小，适用于生产工艺加热设备的疏水。
①、浮球式疏水阀的最小过冷度为0℃，能排饱和温度凝结水，有水即排，连续排水。
设备里不存水，能使加热设备达到最佳换热效果。
①、倒吊桶式疏水阀的最小过冷度为3～5℃，间断排水。
②、自由浮球式疏水阀只有一个高精密度研磨浮球为活动部件，工作时浮球漂在液面上。
凝结水少时，浮球随液位下降，在疏水阀前后的压差下，浮球漂向阀座，封住阀孔。
浮球整个球面都可为密封面，没有集中磨损。
质量好的自由浮球式疏水阀使用寿命能达到10年以上。
②、倒吊桶式疏水阀的阀芯与阀座的接触面工作频繁，开关一次碰撞一下，磨损比较快，连接件比较多，使用寿命一般为1～2年。
③、自由浮球式疏水阀必须带有自动排空气装置才能避免管网气阻，防止水击。
③、倒吊桶式疏水阀的吊桶是开口的，所以不怕水击。
④、自由浮球式疏水阀最小工作压力0.01Mpa,从0.01Mpa到最高工作压力范围之内都能正常工作，灵敏度非常好，工作质量高。
④、倒吊桶式疏水阀工作压力小于1公斤的情况下，阀门关闭不好，会出现跑气，工作压力低的情况不适合选用。
⑤、浮球式疏水阀是连续排水，正常选用倍率1.5倍以上就能达到排量要求。
杠杆浮球式疏水阀利用杠杆原理能做成特大排量疏水阀，最大疏水量能达到100吨。
⑤、倒吊桶式疏水阀间断排水，排水速度慢，选用倍率最小要大于3倍以上才能满足工艺要求。
倒吊桶式疏水阀因受到体积的限制，不可能做成很大的排水量。
膜盒式疏水阀与双金属片疏水阀工作性能和使用寿命的比较膜盒式疏水阀和双金属片疏水阀同属于热静力型疏水阀，是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。
热静力型疏水阀一般过冷度为15℃～40℃，它能利用凝结水的一部分显热，节能效果好。
是蒸汽管道、伴热管线、采暖设备、温度要求不高的小型加热设备上，最理想的疏水阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热静力疏水阀与双金属疏水阀的选用区别
从目前全球各大疏水阀品牌，比如德国捷斯特拉，美国马克丹妮，美国阿姆斯壮、日本TLV、台湾瓦特、920红峰等品牌的产品类型和应用来看，热静力式疏水阀与双金属片疏水阀都是按照温度不同来启闭疏水阀控制排放冷凝水。
两种疏水阀排水温度都低于饱和温度，都有良好的启动排放性能。
但二者的工作原理和使用偏重各有不同，蒸汽用户有时难以了解。
液囊式热静力蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的热静力疏水阀。
蒸液囊式热静力蒸汽疏水阀的反应灵敏，工作时，阀前存有高温凝结水，过冷态排放冷凝水，无蒸汽泄漏，有一定的节能效果。
液囊式热静力蒸汽疏水阀自动排空气和凝结水，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率≤80%，使用寿命受液囊质量影响较大。
液囊式热静力蒸汽疏水阀适用于非关键饱和蒸汽伴热管网、饱和蒸汽仪表伴热和物料桶保温疏水。
由于液囊式热静力蒸汽疏水阀可以设计满足自排尽要求和良好的起机排放能力，是洁净蒸汽疏水的不二选择。
瓦特液囊式热静力蒸汽疏水阀也经常作为蒸汽系统排空气阀。
双金属片疏水阀是一种由双金属片感温元件组成的阀门，当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀心在弹簧的弹力下，阀门处于开启位置。
当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀心推向关闭位置。
在冷凝水达到饱和温度之前，疏水阀开始关闭。
双金属片随蒸汽温度变化控制阀门开关，阻汽排水。
一般过冷度调整范围低于饱和温度10℃-30℃，背压率大于70%，能排不凝性气体，不怕冻，体积小，能抗水锤，耐高压可用于过热蒸汽，任意位置都可安装。
双金属片的耐疲劳性决定了疏水阀调整的频率。
液囊式热静力蒸汽疏水阀和双金属片疏水阀同属于热静力型疏水阀，是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。
热静力型疏水阀一般过冷度为2℃～30℃，它能利用凝结水的一部分显热，节能效果好，冷凝水闪蒸蒸汽少。
热静力型疏水阀排放没有噪音。
可用于室内疏水。
瓦特节能认为液囊式热静力蒸汽疏水阀一般只用于饱和蒸汽，和排放温度要求比较精确的应用，而双金属疏水阀更适合蒸汽主管疏水（包括过热蒸汽主管疏水），关键伴热疏水（失效开启）。
从使用环境和抗腐蚀能力上，双金属疏水阀更具优势。
