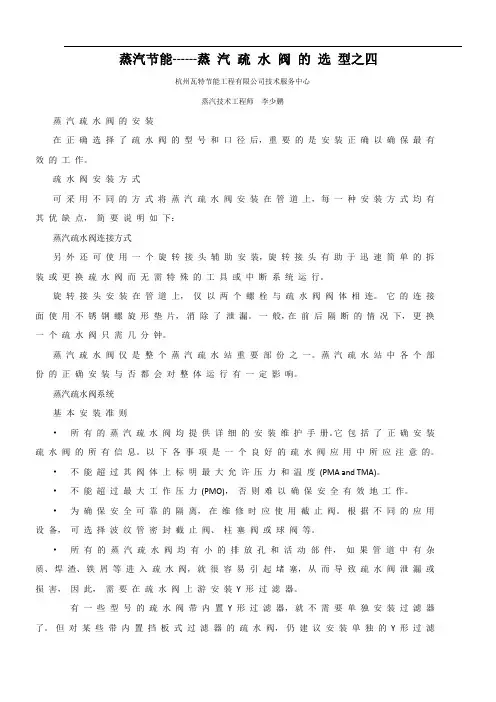

蒸汽节能---蒸汽疏水阀的选型与节能之四
蒸汽节能------蒸汽疏水阀的选型之四杭州瓦特节能工程有限公司技术服务中心蒸汽技术工程师李少鹏蒸汽疏水阀的安装在正确选择了疏水阀的型号和口径后，重要的是安装正确以确保最有效的工作。
疏水阀安装方式可采用不同的方式将蒸汽疏水阀安装在管道上，每一种安装方式均有其优缺点，简要说明如下：蒸汽疏水阀连接方式另外还可使用一个旋转接头辅助安装，旋转接头有助于迅速简单的拆装或更换疏水阀而无需特殊的工具或中断系统运行。
旋转接头安装在管道上，仅以两个螺栓与疏水阀阀体相连。
它的连接面使用不锈钢螺旋形垫片，消除了泄漏。
一般，在前后隔断的情况下，更换一个疏水阀只需几分钟。
蒸汽疏水阀仅是整个蒸汽疏水站重要部份之一。
蒸汽疏水站中各个部份的正确安装与否都会对整体运行有一定影响。
蒸汽疏水阀系统基本安装准则•所有的蒸汽疏水阀均提供详细的安装维护手册。
它包括了正确安装疏水阀的所有信息。
以下各事项是一个良好的疏水阀应用中所应注意的。
•不能超过其阀体上标明最大允许压力和温度(PMA and TMA)。
•不能超过最大工作压力(PMO)，否则难以确保安全有效地工作。
•为确保安全可靠的隔离，在维修时应使用截止阀。
根据不同的应用设备，可选择波纹管密封截止阀、柱塞阀或球阀等。
•所有的蒸汽疏水阀均有小的排放孔和活动部件，如果管道中有杂质、焊渣、铁屑等进入疏水阀，就很容易引起堵塞，从而导致疏水阀泄漏或损害，因此，需要在疏水阀上游安装Y 形过滤器。
有一些型号的疏水阀带内置Y 形过滤器，就不需要单独安装过滤器了。
但对某些带内置挡板式过滤器的疏水阀，仍建议安装单独的Y 形过滤器以便于清洁。
•蒸汽疏水阀上游应安装疏水阀检测阀门以便于检查和测试时发现疏水阀失效或设备积水情况。
有些应用中在疏水阀下游安装观视镜，但已越来越少了。
对于热动力式疏水阀，观视镜应安装于离喷排式疏水阀下游至少一米处。
•当排水管中存在背压时，为防止进口压力降低或停机时蒸汽空间积水，应在蒸汽疏水阀下游安装止回阀。
进口疏水阀-施耐德疏水阀
进口疏水阀-施耐德疏水阀疏水阀的作用是能自动、间歇排出蒸汽管道及蒸汽设备系统中的冷凝水，并能防止蒸汽泄出。
常用的疏水阀有浮桶式、热动力式、自由浮球式、双金属片式、脉冲式、钟形浮子式等。
苏州施耐德疏水阀系列有：进口疏水阀，自由浮球式疏水阀CS41H,CS11H,(CS41-3NL立式)，ES钟形浮子式(倒吊桶式)疏水阀CS45H,CS15H，杠杆浮球式疏水阀GSB8,FT44H,FT43H,SUNA23H/26H，热动式(圆盘式)疏水阀CS49H/CS19H，可调双金属片式疏水阀CS47H,CS17H,(TB系列)，可调恒温疏水阀STC,STB，液体膨胀式疏水阀CS14H/F，高温高压圆盘式疏水阀HRF150,HR3，自由半浮球式蒸汽疏水阀CS15H-16C，热静力式BNF2LV21，法兰高压圆盘式KRF3，仪表疏水阀，981倒吊桶式疏水阀，浮球式疏水调节阀T47H-16C等。
阀门材质有：铸钢，碳钢，不锈钢，304，316，等。
阀门规格：DN15-DN1200。
压力：1.0-10.0Mpa，驱动方式可采用手动，电动，气动，齿轮传动等装置。
标准：国标GB，HB，美标API，ANSI，日标JIS，德标DIN。
，欢迎选购订购，德国（施耐德）Schneide阀门。
钟形浮子（倒吊桶）式蒸汽疏水阀用途：该阀适用于蒸汽主管、分气缸、干燥机、硫化机、热交换机、消毒器等。
ES5型最适用于食品、机械、医院、蒸汽设备、洗涤器、空调机、染色机等。
特点：1汽水分离可靠、即可间歇排水、以可连续排水，阀内处于水封状态，无蒸汽泄漏。
2背压率高（80%），可有效回收凝结水。
3阀内零部件全不锈钢，均安装在阀盖上，防腐蚀性强，维修方便。
技术参数：公称通径DN15~50mm 连接方式：螺纹、承插焊、法兰使用压力0.01~4.4Mpa 最高允许温度：350~425℃差压复阀钟形浮子式蒸汽疏水阀用途：ER型蒸汽疏水阀广泛用于石油、化工、纺织、印染、制药、食品等各种高中压蒸汽加热设备系统。
上海彬伦阀门有限公司疏水阀价格表
CS41H-16P 自由浮球式
CS11H-16P 自由浮球式
CS41H-64C 自由浮球式
上海彬伦阀门有限公司疏水阀价格表
口径
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN15 DN20 DN25 DN32 DN40 DN50 DN15 DN20
883/983
883F/993
DN50 DN15
DN50 DN50
860 1260
CS14H-16C
DN25 DN32
195 215
884/984 DN20
815F/995
DN65
1280
DN40
225
DN25
DN80
1430
DN50
260
DN40
1235
DN15
2870
815/985 DN50
1235 883F-(16-40P) DN20
型号
FT14H-16P
FT44H-16P
口径
DN15 DN20 DN25 DN32 DN40 DN50 DN15 DN20 DN25 DN32 DN40 DN50 DN65
价格
680 800 850 1750 1800 1950 900 950 1100 1700 1850 1900 1990
型号
FT14H-16C
DN25
DN32 DN40 DN50
价格
540 620 690 980 1345 1400 1940 2695 2740 3800 4700 440 450 540 880 910 1345 385 380
415
480 630 780
双金属片疏水阀说明书
可调式双金属片蒸汽疏水阀CS47H系列CS17H系列TB系列安装维修指南设计标准：GB/T22654-2008为了您的正确使用请仔细阅读谢谢安全信息遵守运行说明，由专业合格人员正确安装、调试、维护是该阀门安全运行的唯一保证。
（参见附安全信息第11部分）安装中必须遵守管道线路和工厂建筑安装指南的安装指南，工具的正确使用方法及配备必要的安全设备。
警告：阀门中阀体垫片、密封垫片包括所有薄的支撑环、不锈钢垫片，如果其操作处理不当将导致对人划伤、割伤！隔离：考虑到正在关闭或者已经关闭的阀前的截止阀，可能使管路系统或者其他部分、操作人员处于危险之中，都要进行隔离操作。
危险可能包括通风隔离保护设备、报警装置，确保截止阀逐步关闭，以免系统管路震动。
压力：在进行维修之前，请考虑管道中的物质。
确保对维修的该阀门与压力系统安全隔离，并确保被隔离部分的压力完全排出，不要认为压力表显示为零时，就确定已经无压力，需要打开泄压阀来完全泄压，再进行操作。
温度：对要进行维修的阀门隔离后要冷却至常温，以免烫伤，并且要考虑到穿防护服、防护镜和安全帽。
处理：这些产品可再循环利用。
处理得当不会对生态造成危害。
1.产品展示法兰连接可调式双金属片螺纹连接可调式双金属片法兰连接内调式双金属片螺纹连接内调式双金属片法兰连接、螺纹连接圆顶可调式双金属片2.设计性能材料主要参数设计标准：GB/T22654-2008法兰连接：GB/T9113-GB/T9124JB/T79.1-79.4HG20592-20635ASME B16.5 ASME B16.47螺纹连接：GB/T7505 55°GB/T12716 60°BSP 英制管螺纹NPT 美制管螺纹结构长度：GB/T12250 或者客户提供检验试验：GB/T12251壳体试验设计压力的1.5倍阀体WCB/CF8/CF8M 气压0.4～0.6Mpa 阀盖WCB/CF8/CF8M 动作试验水压0.4～0.6Mpa 双金属片奥氏体不锈钢最高工作温度350℃阀座奥氏体不锈钢工作压力范围0.01～6.3Mpa 过滤网奥氏体不锈钢最高允许温度70℃~350℃调节杆奥氏体不锈钢最小过冷温度≈0℃顶盖/底盖25/A105/不锈钢最高背压率90 % 密封垫片PPL/H62有负荷漏气率≈0 螺栓35CrMoA/304/316 工作介质蒸汽凝结水螺母45#/304/316 3.排量数据排量图4.特点原理1．主要用途和适用范围可调双金属片式疏水阀均可用于蒸汽加热设备和凝结水排放回收系统及需要快速排除凝结水的工况，使蒸汽管道供热设备系统中的凝结水及时排除和回收，从而获得对高加热效率和热能温度的调节，对节约能源具有显著效果。
自由浮球式疏水阀CS41H的详细介绍
自由浮球式疏水阀的详细介绍
一、CS41H自由浮球式疏水阀概述:
疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀工作原理:
本产品根据浮力的原理, 使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
三、CS41H自由浮球式疏水阀结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
四、CS41H自由浮球式疏水阀技术图片:
五、CS41H自由浮球式疏水阀主要外形及连接尺寸:
Main External And Connecting Dinension
六、CS41H自由浮球式疏水阀主要零件材料:
Materal For Main Parts
七、CS41H自由浮球式疏水阀排水量表:。
常用蒸汽疏水阀型号
1蒸汽疏水设备简图系列/类型 最大排量流向连接 方式最大允许 压力 MPa最大 允许 温度 ℃阀体 材质型号最大 工作 压差 MPa 口径页码DN15 DN20 DN25 DN32DN40 DN50 DN65200系列 倒置桶型排量至 9,072kg/h螺纹 (法兰)†1.7232ASTMA48 CL30 铸铁211212 213 214 215 2161.7 1.7 1.7 1.7 1.7 1.7ST-11 ST-12800系列 倒置桶型排量至 9,072kg/h螺纹 (法兰) †1.7232ASTMA48 CL30 铸铁814 815 8161.7 1.7 1.7ST-13 ST-14880系列 倒置桶型排量至 2,000kg/h螺纹 (法兰) †1.7232ASTM A48 CL30 铸铁881F881 882 8831.7 1.7 1.7 1.7ST-15ST-16980系列 倒置桶型排量至 2,000kg/h螺纹 承插焊 (法兰) †4.1343ASTM A216 WCB 铸钢981 9834.1 4.1ST-17ST-18300系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 5.14.1 7.4 7.8 6.6 7.2★★ 371ASTM A105 锻钢310312 313 314 315 3162.8 4.1 4.5 4.5 4.5 4.5ST-19 ST-20411G 系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) † ★★ 6.9★★ 371ASTM A105 锻钢 411G6.9ST-21ST-22421系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) †★★ 6.9★★ 371阀体 ASTMA105锻钢 阀盖 ASTM A216 铸钢4216.9400系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 7.2 7.4 9.3★★ 454ASTM A182 F22 锻钢413 415 4166.9 6.9 6.9ST-23 ST-24★★ 详尽的压力—温度对应详见本样本ST-19、ST-22和ST-24页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CS17H-CS47H-CS67H型双金属片式蒸汽疏水阀
产品说明
CS17H、CS47H、CS67H 型双金属片式疏水阀：内螺纹连接（CS17H）、法兰连接（CS47H）、承插焊连接（CS67H），双金属片结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为碳钢的蒸汽疏水阀。
双金属片式疏水阀主要用于显热加热的场合，能自动排除低于设定温度的凝结水，而将高于设定温度的凝结水保留在阀的入口处，对提高和节约能源起着重要的作用。
产品特点：①双金属片式疏水阀采用双金属片，能在广泛压力范围不经调整就可使用。
②灵敏的热感应，能连续排水，没有噪声，抗腐蚀性强。
③体积小，安装方便，任意角度可安装。
产品性能参数
CS17H、CS47H、CS67H 型双金属片式疏水阀主要性能参数型号PN 工作压力/MPa 适用温度/℃适用介质
CS17H-16C
CS47H-16C
16 1.6 ≤425水、蒸汽
CS67H-16C
CS17H-25
25 2.5 ≤425水、蒸汽
CS47H-25
CS67H-25
CS17H-40
40 4.0 ≤425 水、蒸汽
CS47H-40
CS67H-40
产品零部件材料
CS17H、CS47H、CS67H 型双金属片式疏水阀零部件材料
型号阀体材料
CS17H-16C
WCB
CS47H-16C
CS67H-16C
CS17H-25
WCB
CS47H-25
CS67H-25
CS17H-40
WCB
CS47H-40
CS67H-40
产品外形及结构尺寸
CS17H、CS47H、CS67H 型双金属片式疏水阀主要外形及结构尺寸（mm）
CS17H-16C CS17H-25 CS17H-40 CS47H-16C CS47H-25 CS47H-40
DN 15 20 25 DN 15 20 25
L 100 100 100 D 165 165
H 116 116 116 H 144 148 155
重量/kg 3.5 3.5 3.6 重量/kg 5.5 6.0 6.5
产品排水量
CS17H、CS47H、CS67H 型双金属片式疏水阀排水量表（kg/h）工作压差/MPa 0.1 0.2 0.4 0.8 1.2 1.6 2.0 2.5 3.0 3.5 4.0 过冷度20℃时100 130 160 280 350 400 450 500 530 560 580 过冷度30℃时220 280 380 600 750 800 850 900 1000 1100。
