短路过载过流保护精编版
煤矿供电三大保护
煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。
什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。
短路时，流过供电线路的电流称为短路电流。
在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。
⑴短路故障发生的原因①线路与电气设备绝缘破坏。
例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。
②受机械性破坏。
例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。
③误接线、误码操作。
例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。
④严重隐患点。
例如，“鸡爪子”、“羊尾巴”处。
⑤带电检修电气设备。
⑥带电移挪电气设备。
⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。
在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。
2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。
从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。
过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。
其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。
过流保护
使它们的额定电流不小于正常工作时的最大长时负荷电流。
对于负荷变化大的生产机械所用电气设备，还必须验算过 载能力。对于电线必须按允许电压损失检验主芯线的截面 面积，保证电动机有正常的工作电压和足够的启动电压。 对采掘运输机械，要正确地运行和操作。
•
为避免过载造成严重后果，必须按《煤矿安全规程》和
相关的其他规程规定，正确选择和使用过载保护装置，灵 敏、可靠地保护用电设备。
第一节 短路电流的计算方法
• •
电缆的换算长度，是根据阻抗相等的原则将不同截面和 长度的高、低压电缆换算到标准截面的长度，在380 V、 660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。 电缆的芯线电阻值选用芯线允许温度65℃时的电阻值； 电缆芯线的电抗值按0．081Ω／km计算；线路的接触电 阻和电弧电阻均忽略不计。
电流自电源一端未流过负载而直 接流回电源的另一端。电流没有 1、电源短路 经过用电器而构成回路。 2、用电器短路
过流保护--类型
过流保护--类型
• 断相保护
使用三相交流的的设备， 如果出现断相（三相缺一 相）会造成设备的损害， 为防止这种损害的发生， 在很多断相情况下，三相电 在电源上加入保护设备， 动机低速运转，定子电流很 如果出现断相，即将设备 大甚至堵转，很容易造成电 的电源断开，这种保护措 动机的烧毁，经第13条 动力变压器在低压侧发生两相短路时，采用高压 配电装置中的过电流保护装置来保护，对于电磁式保护装 置，其一次电流整定值IZ按公式(13)选择：
• 对于电子式高压综合保护器，按电流互感器二次额定电流 值(5 A)的l、2、3、4、5、6、7、8、9倍分级整定，其 整定值按公式(14)选择：
IGBT——过流、短路保护
IGBT——过流、短路保护短路与过流之前我们介绍过IGBT的短路测试，今天我们来聊聊IGBT短路和过流时该如何保护。
首先一点，对IGBT的过流或短路保护响应时间必须快，必须在10us以内完成。
一般来说，过电流是IGBT电力电子线路中经常发生的故障和损坏IGBT的主要原因之一，过流保护应当首先考虑。
过流与短路保护是两个概念，它们既有联系也有区别。
过流大多数是指某种原因引起的负载过载；短路是指桥臂直通，或主电压经过开关IGBT的无负载回路，它们的保护方法也有一定区别。
如过流保护常用电流检也传感器，短路保护常通过检测IGBT饱和压降，配合驱动电路来实现。
不同的功率有不同的方法来实现过流或短路保护。
短路分为一类及二类两种，但这两种短路都有一个共同点，那就是，IGBT会出现“退饱和现象”，当IGBT一旦退出饱和区，它的损耗会成百倍的往上升，那么允许持续这种状态的时会非常苛刻了，只有10us，我们需要靠驱动器发现这一行为并关掉门极。
IGBT过流的情况则是，回路电感较大，电流爬升很慢（相对于短路），IGBT不会发生退饱和现象，但是由于电流比正常工况要高很多，因此经过若干个开关周期后，IGBT的损耗也会比较高，结温也会迅速上升，从而导致失效。
在这时，IGBT驱动器一般是不能及时发现这一现象的，因为IGBT的饱和压降的变化很微弱，驱动器通常识别不到这种变化。
所以需要靠电流传感器来感知电流的数值，对系统进行保护。
所以，我们认为，IGBT驱动器是为了解决短路保护，而过流保护则是由电流传感器来完成。
IGBT发生短路时，描述短路电流的数学表达式如下，这是一个线性方程。
它表示，在短路发生时，电流的绝对值与电压，回路中的电感量，及整个过程持续的时间有关系。
绝大部分的短路母线电压都是在额定点的影响短路电流的因素主要是“短路回路中的电感量”。
因此对短路行为进行分类定义时，短路回路中的电感量是主要的分类依据。
如果短路回路中的电感量再继续增大，那么电流变化率就变得更低，此时就不是短路了，变成“过流”了。
电力系统的短路和过载保护
电力系统的短路和过载保护电力系统在运行过程中，面临着很多潜在的故障和安全隐患。
其中，短路和过载是最常见的问题之一。
为了保障电力系统的稳定运行和用户的安全，短路和过载保护是必不可少的措施。
本文将分析电力系统短路和过载的原因、危害以及常见的保护方法。
一、短路的原因和危害短路是指电路中两个节点之间的相对低阻抗路径。
短路通常是因为电线绝缘层破损、设备损坏、设备老化等原因引起的。
短路导致电流急剧增大，可能造成电线过热、设备损坏，甚至引发火灾等重大事故。
短路的危害主要表现在以下几个方面：1. 电线过热：由于短路使电流大幅增加，电线产生过多的热量，可能导致电线熔断、烧断，严重时甚至引发火灾。
2. 设备损坏：短路使电流远远超过设备承载能力，设备内部的线圈、继电器等元件容易烧毁，导致设备无法正常运行。
3. 电压降低：短路造成电流过大，电压降低严重，可能引起电压不稳定，影响电力系统的正常供电。
二、过载的原因和危害过载是指电路中通过的电流超过设备的额定电流或安全负荷电流的现象。
过载通常是由于设备运行负荷超过了额定负荷、设备老化、电源故障等原因引起的。
过载会使设备长时间承受过大的电流，可能导致设备损坏、线路过热、电力系统长时间停电等问题。
过载的危害主要包括以下几个方面：1. 设备损坏：过载使设备承受超负荷工作，设备内部的元件容易受损，导致设备故障甚至烧毁。
2. 线路过热：过载导致电流过大，线路容易因为过热而熔断、烧断，可能引发火灾。
3. 电力系统停电：过载导致电网负荷超过设备的承载能力，当超过一定程度时，电力系统可能会自动切除负载，导致停电现象的发生。
三、短路和过载保护的常见方法为了保护电力系统免受短路和过载的危害，需要采取一系列的保护措施。
以下是几种常见的短路和过载保护方法：1. 保险丝：在电路中安装保险丝，当电流超过设定值时，保险丝会熔断，切断电路，以达到短路和过载保护的目的。
保险丝具有简单、经济等优点，但需要手动更换。

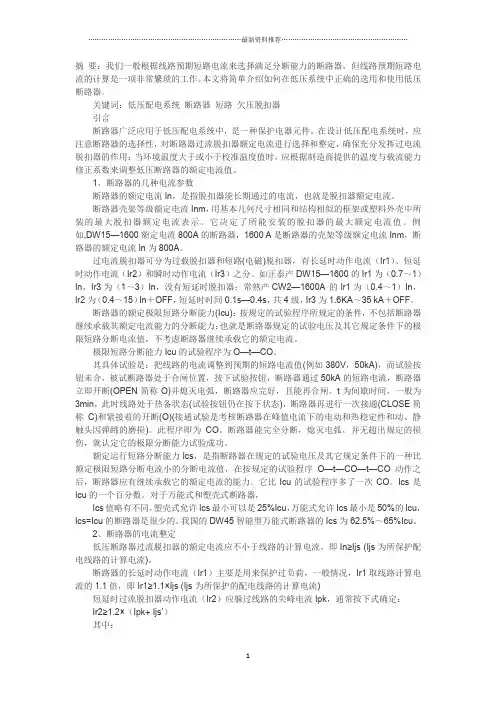

断路器过流脱扣器额定电流的选择和整定精编版
摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。
本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。
关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。
在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
它决定了所能安装的脱扣器的最大额定电流值。
例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。
如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。
断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。
极限短路分断能力Icu的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
电路基础原理电路的过载与短路保护机制
电路基础原理电路的过载与短路保护机制电路是现代科技的基石，我们的生活中无处不有电路的身影。
无论是家庭用电、工业生产还是电子设备，都离不开电路的作用。
然而，电路中常常会遇到一些问题，如过载和短路，它们给电路带来了危险。
为了保护电路的安全运行，人们发展出了过载保护和短路保护机制。
过载是指电路中负载超过了其设计能力所引起的问题。
负载超过了电路能够承受的电流和功率，会导致线路过热，进而引发火灾的危险。
为了防止这种情况发生，过载保护装置应运而生。
过载保护装置的原理是通过感应电流大小，当负载电流超过了设定的阈值，它会自动切断电路，避免过大的电流通过，从而保护电路和设备的安全。
常见的过载保护装置有保险丝和断路器。
当电路中出现短路时，电流会直接短路，电路中的电阻变得非常小，电流迅速增加，可能会损坏电路和设备，甚至导致火灾。
为了防止这种情况的发生，短路保护机制也被引入到电路中。
短路保护装置的原理是通过感应电流和电压的变化，当电路中出现短路时，它会立即切断电路，避免过大的电流通过，从而保护电路和设备的安全。
常见的短路保护装置有保险丝、断路器以及快速断路器。
过载保护和短路保护在电路中起到了至关重要的作用。
它们不仅能避免设备和电路的损坏，还能保证人身安全。
然而，我们在使用电路时，也要注意合理使用电器设备，避免负载过大，及时更换老化的设备。
只有这样，我们才能更好地保护电路，并确保其正常、安全地运行。
另外，对于过载和短路保护的研究和创新也是必不可少的。
随着科技的不断进步，新型的过载保护和短路保护装置相继面世。
比如，电子保险丝可以实现更精确的保护控制，快速断路器的响应时间更短，保护效果更好。
这些新技术的应用将进一步提高电路的安全性和可靠性。
综上所述，电路的过载与短路保护机制是保护电路安全运行的关键。
通过过载保护和短路保护装置，可以有效预防和解决电路中常见的问题，保护电路和设备的安全。
然而，为了更好地保护电路，我们也要从日常生活中注意使用电器设备，合理分配负载，避免过大的电流通过，确保电路的正常、安全运行。
短路电流过载电流整定值设置
短路电流过载电流整定值设置
（原创版）
目录
1.短路电流与过载电流的定义
2.短路电流过载电流整定值的重要性
3.整定值的设置原则和方法
4.整定值的应用和影响
正文
一、短路电流与过载电流的定义
短路电流是指在电路中出现短路时，电流瞬间达到的最大值。
过载电流是指电路中的电流超过设备或线路额定电流的瞬间或持续状态。
短路电流和过载电流都是电力系统中常见的故障现象，对电力设备和电力系统的安全稳定运行构成威胁。
二、短路电流过载电流整定值的重要性
短路电流和过载电流整定值的设置对于电力系统的安全运行至关重要。
合理的整定值可以有效避免电力设备因电流过大而损坏，保证电力系统的正常运行。
同时，整定值的设置还可以减少故障发生的可能性，提高电力系统的可靠性。
三、整定值的设置原则和方法
整定值的设置需要遵循以下原则：首先，整定值应能准确反映电力系统的工作状态，以保证在发生故障时，保护装置能及时动作；其次，整定值应能保证电力设备和电力系统的安全，避免因电流过大而损坏；最后，整定值应考虑到电力系统的经济性，避免因整定值设置过高或过低，而影响电力系统的正常运行。
具体的整定值设置方法包括：根据电力设备的额定电流和短路电流计
算整定值；根据电力系统的最大工作电流和短路电流计算整定值；根据电力系统的历史运行数据和经验公式计算整定值。
四、整定值的应用和影响
整定值的应用主要体现在电力系统的保护装置中。
当电力系统中出现短路电流或过载电流时，保护装置会根据整定值进行判断，如果电流超过整定值，保护装置将及时动作，切断故障部分，保护电力系统的安全。
电路中过流、过载和短路保护知识
电路中过流、过载和短路保护对于刚进入电力行业的工作人员来说，大部分人可能分不清过载和过流的区别，本文就针对过载和过流两种状态进行讲解。
一、过载是什么？在电网或者是我们的日常生活中所用到的每一个电气设备都会有一个额定功率，当设备的功率比额定功率高的时候我们称为过载。
同样地，我们将对这种超过额定功率的保护称为过载保护。
此处还要说到的一点是，当设备出现过载的时候很容易致使电气设备出现短路。
我们对于那些专门防止设备内部出现短路故障的保护称作短路保护。
二、过载保护过载运行状态是属于过流运行状态的范畴之内，因为它是电动机运行电流超过额定电流并且是在1.5倍之内的状态。
要是电气设备长期处于过载运行状态，它的绕组温升会超过允许值，从而致使绕组绝缘老化或损坏。
过载保护往往通过热继电器来实现，它可以不受电动机短时过载冲击电流或短路电流的影响而瞬时动作。
但是，也要同步使用熔断器或者是低压断路器，这是因为当超过6倍额定电流的电流经过热继电器的时候，它发生动作会迟缓，最少在五秒之后。
这样一来就会致使在其发生动作的时候，热继电器的加热元件已经被烧损。
三、过流是什么？过流与过载都是一种状态，其中，过电流是电动机或者其他的电器元件高于额定电流的时候，电气设备的一种运行状态。
通常情况下，过电流是不高于短路电流的，并且是在六倍额定电流之内。
四、过流保护前面我们提到过电流是一种状态，当出现过电流的时候往往也是比短路电流要小，并且是在六倍之内。
通常情况下，在电气线路中，短路与过电流相比发生的概率要小很多，尤其是在电动机频繁地启动和正反转的时候。
这里需要提的是，当线路出现过电流的时候，要是可以使电流值在达到最大温升之前恢复正常，那么电器元件是仍然可以正常运行的。
但是有一点，在这里的过电流可能会致使冲击电流将电动机损坏，这时瞬时电磁大转矩会损坏机械传动部件，所以，及时将电源切断是十分有必要的。
过电流保护要用到过电流保护继电器，将其装设在被保护线路中，在电流达到了一个整定值的时候，继电器就会发生动作，它的常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
短路保护、过载保护、零压保护的概念（转载）
（如果有不理解的地方，请联系）
短路保护、过载保护、零压保护的概念
每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护
对于防止电气设备内部发生短路的保护就叫做短路保护
零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护
电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。
当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断
器或低压断路器等短路保护装置。
1）失压保护?
电动机正常运转时如因为电源电压突然消失，电动机将停转。
一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。
失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。
采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。
因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。
当电源电压恢复时，由于接触器自锁触头已断开，所以不会自行起动。
但在采用不能自动复位的手动开关、行程开关控制接触器的线路中，就需采用专门的零电压继电器，一旦断电，零电压继电器释放，其自锁电路断开，电源恢复时，就不会自行起动。
2）欠电压保护
当电源电压降至60%~80%额定电压时，将电动机电源切断而停止工作的环节称为欠电压保护环节。
除了采用接触器有按钮控制方式本身的欠电压保护作用外，还可采用欠电压继电器进行欠电压保护。
将欠电压继电器的吸合电压整定为~、释放电压整定为~UN。
欠电压继电器跨接在电源上，其常开触头串接在接触器线圈电路中，当电源电压低于释放值时，欠电压继电器动作使接触器释放，接触器主触头断开电动机电源实现欠电压保护。
3）过电压保护
电磁铁、电磁吸盘等大电感负载及直流电磁机构、直流继电器等，在通断时会产生较高感应电动势造成电磁线圈击穿而损坏。
过电压保护通常是在电磁线圈两端并联一个电阻、电阻串电容或二极管串电阻，以形成一个放电回路，实现过电压保护。
