短路过载过流保护

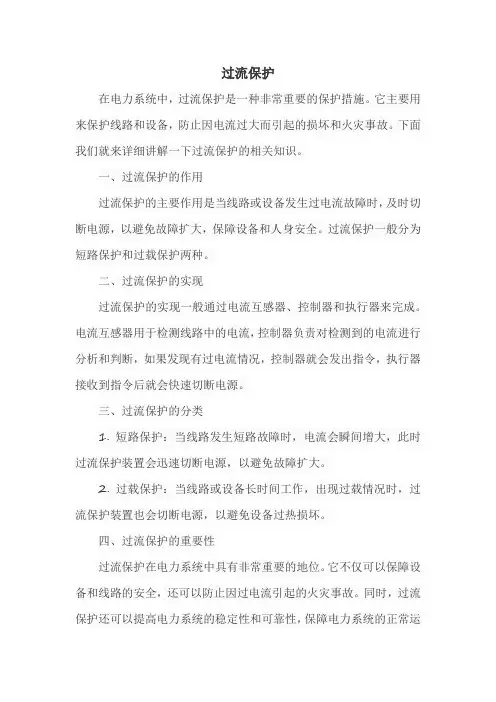

过流保护的讲解
过流保护在电力系统中，过流保护是一种非常重要的保护措施。
它主要用来保护线路和设备，防止因电流过大而引起的损坏和火灾事故。
下面我们就来详细讲解一下过流保护的相关知识。
一、过流保护的作用过流保护的主要作用是当线路或设备发生过电流故障时，及时切断电源，以避免故障扩大，保障设备和人身安全。
过流保护一般分为短路保护和过载保护两种。
二、过流保护的实现过流保护的实现一般通过电流互感器、控制器和执行器来完成。
电流互感器用于检测线路中的电流，控制器负责对检测到的电流进行分析和判断，如果发现有过电流情况，控制器就会发出指令，执行器接收到指令后就会快速切断电源。
三、过流保护的分类1. 短路保护：当线路发生短路故障时，电流会瞬间增大，此时过流保护装置会迅速切断电源，以避免故障扩大。
2. 过载保护：当线路或设备长时间工作，出现过载情况时，过流保护装置也会切断电源，以避免设备过热损坏。
四、过流保护的重要性过流保护在电力系统中具有非常重要的地位。
它不仅可以保障设备和线路的安全，还可以防止因过电流引起的火灾事故。
同时，过流保护还可以提高电力系统的稳定性和可靠性，保障电力系统的正常运行。
五、如何选择合适的过流保护装置在选择过流保护装置时，需要根据实际情况进行选择。
需要考虑的因素包括设备的额定电流、线路的长度、线路的截面积、负载的性质等。
同时还需要对过流保护装置进行定期检查和维护，以保证其正常工作。
总之，过流保护是电力系统中非常重要的保护措施。
通过了解和掌握过流保护的相关知识，我们可以更好地保障电力系统的安全和稳定运行。
六、过流保护的未来发展趋势随着科技的不断发展和进步，过流保护技术也在不断升级和完善。
未来，过流保护将朝着更加智能化、自动化的方向发展。
例如，采用先进的传感器和算法，实现对线路和设备进行实时监测和预警，以避免过电流故障的发生。
此外，过流保护技术还将与其它技术相结合，如物联网、云计算等，以提高电力系统的整体运行效率和安全性。
过流保护与短路保护介绍
过流保护与短路保护介绍通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。
变频器的电流保护是其中至关重要的一项。
它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。
过流保护（OCP）和短路保护（SCP）常常互换使用，但两者还是存在差别，我们将在本博文中探讨。
OCP和SCP的差别简单来说，短路保护是过电流保护的一部分。
图1表示不同电流保护之间的关系。
接地故障保护、臂短保护和相间短保护都属于短路保护。
图1. 过流保护与短路保护比较图2表示不同的短路模式和电流路径。
如图2（a）所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。
图2（b）表示桥臂短路，指高侧IGBT和低侧IGBT同时意外导通并产生极高电流的情况。
图2（c）表示相间短路，当不同相间的电机绕组短路时发生。
所有三个示例中，电流幅度因电流路径（包括IGBT本身的）阻抗而受限。
图2. 短路电流路径如何设置OCP点？无论面对什么类型的过流情况，如何设置保护电流大小都很关键。
要解决这一问题，首先应识别系统中最脆弱的部件。
在大多数情况下，IGBT将早于续流二极管受损，因为，当变频器将功率传递至电机时，更容易发生过流情况。
那么，是否应该将OCP跳变值设为IGBT能够处理的最大电流？这取决于系统采用的控制方法。
在伏特/赫兹控制中（广泛用于感应电机应用），启动时的电流值无法精确预测。
另一方面，如果采用磁场定向控制这样的电流控制方法，则特定应用中电机的最大电流值是众所周知的。
如图3所示，为此值添加一些裕量将成为OCP触发大小的良好参考点。
例如，带FOC的电冰箱使用的永磁电机，其额定电流为1A rms,但是，在初始启动冷却期间，可承受120%的过载达10分钟。
此情况下，最大峰值电流为1 A rms * 120% * Sqrt（2）= 1.7 A峰值。
考虑电流控制过冲裕量，可选择+/- 2 A作为控制中的电流反馈范围。
短路过载过流保护精编版
短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]短路保护、过载保护、零压保护的概念（转载）（如果有不理解的地方，请联系）短路保护、过载保护、零压保护的概念每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护对于防止电气设备内部发生短路的保护就叫做短路保护零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
什么是短路保护？什么是过载保护？短路保护与过载保护的区别是什么？
什么是短路保护？什么是过载保护？短路保护与过载保护的区别是什么？短路保护和过载保护在日常生活中有极大的用处，不管是家电设备，抗阻原件、移动终端中都会使用到，那么短路保护和过载保护到底是怎么保护电路安全的，其原理又是什么呢？接下来小编一一为诸位解答。
什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。
对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
实例解答短路保护的工作原理短路保护电路是利用一个晶体管来采样输出电压，根据输出电压在短路前后的状态变化判断是否发生短路，从而实现短路保护短路保护电路及工作原理电路如图1所示短路保护电路及工作原理为了方便示意短路与否，接下来我们加入一个发光二极管做指示灯，如图2所示，短路发生后，放光二极管D3亮，消除短路后，重新启动电源，电路可以恢复正常工作，短路保护电路及工作原理如下工作原理如下：短路发生后，输出电压经过RA和RB采样得到电压值无法维持三极管Q1导通，于是Q1关断，电容C1被充电，连接AP3003 EN管脚的VEN随着时间的推移电压不断升高，表达式如（E-3）所示，VEN一旦高于EN 管脚的阈值电压，整个系统停止工作，实现了短路保护的功能。

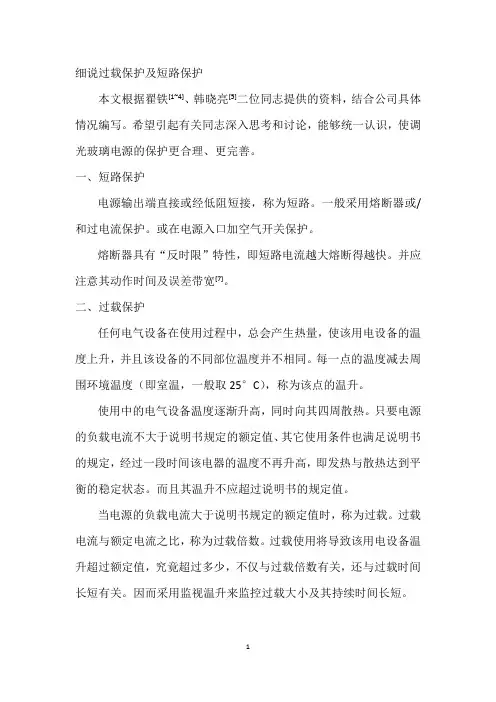

细说过载保护及短路保护
细说过载保护及短路保护本文根据翟铁[1~4]、韩晓亮[5]二位同志提供的资料，结合公司具体情况编写。
希望引起有关同志深入思考和讨论，能够统一认识，使调光玻璃电源的保护更合理、更完善。
一、短路保护电源输出端直接或经低阻短接，称为短路。
一般采用熔断器或/和过电流保护。
或在电源入口加空气开关保护。
熔断器具有“反时限”特性，即短路电流越大熔断得越快。
并应注意其动作时间及误差带宽[7]。
二、过载保护任何电气设备在使用过程中，总会产生热量，使该用电设备的温度上升，并且该设备的不同部位温度并不相同。
每一点的温度减去周围环境温度（即室温，一般取25°C），称为该点的温升。
使用中的电气设备温度逐渐升高，同时向其四周散热。
只要电源的负载电流不大于说明书规定的额定值、其它使用条件也满足说明书的规定，经过一段时间该电器的温度不再升高，即发热与散热达到平衡的稳定状态。
而且其温升不应超过说明书的规定值。
当电源的负载电流大于说明书规定的额定值时，称为过载。
过载电流与额定电流之比，称为过载倍数。
过载使用将导致该用电设备温升超过额定值，究竟超过多少，不仅与过载倍数有关，还与过载时间长短有关。
因而采用监视温升来监控过载大小及其持续时间长短。
三、8度率及其他电机、变压器等电器有所谓“8度率”，说的是电器使用时的工作温度长期比额定温度高，则每高8°C该电器绝缘使用寿命减少一半。
还有长期工作温度升高10°C，该电器的失效率增加一倍。
铝电解电容器使用寿命减少一半。
可见控制电器的使用温度是十分重要的。
四、测温误差试验[1]使用的HC-500A智能巡检仪的测量精度为全量程的±0.2%[3]，配套的Pt100热电阻的误差为A级（0.15+0.002/t/）°C；B级（0.30+0.005/t/）°C，式中/t/为实测温度绝对值。
还有其自热温升0.3°C[6]。
试验[2]使用的BS300红外测温仪精度为读数的±2%或2°C[4]，还没有包括瞄准误差。
常用的电动机的保护措施有哪些
常用的电动机的保护措施有哪些有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。
(l）短路保护因电动机绕组和导线的绝缘破坏，控制电器及线路破坏，误操作碰线等惹起线路短路故障时，用保护电器快速切断电源的举措为短路保护。
常用的短路保护电器有熔断器和自动空气断路器。
(2）欠压保护当电网电压降低时，电动机便在欠压下运行。
因为电动机载荷没有改变，因此欠压下电动机转矩降落，定子绕组电流增添，影响电动机的正常运行甚至破坏电动机，此时用保护电器切断电源，为欠压保护。
实现欠压保护的电器有接触器和电磁式电压继电器。
熔断器和热继电器不可以进行欠压保护，因为电动机在欠压下运行时．其定子绕组增添的幅度尚不足以使熔断器和热继电器动作，因此这两种电器不可以进行欠压保护。
(3）失压保护生产机械在工作时，因为某种原由此发生电网忽然停电，当从头恢复供电时，保护电器要保证生产机械从头起动后才能运行，不致造成人身和设施事故，这类保护为失压（零压）保护。
实现失压（零压）保护的电器有接触器和中间继电器。
(4）弱磁保护用保护电器保证直流电动机在必定强度的磁场下工作，不致造成磁场减弱或消逝，防止使电动机转速快速高升，甚至发生“飞车”现象，这类保护为弱磁保护。
在直流电动机励磁回路中．串入弱磁继电器（即欠电流继电器）可实现弱磁保护。
欠电流继电器工作原理：在直流电动机起动、运行过程中，当励磁电流值达到欠电流继电器的动作值时，继电器就吸合，使串接在控制电路中的常开触头闭合，同意电动机起动或保持正常运行；但当励磁电流减小好多或消逝时，欠电流继电器就开释，其常开触头断开，切断控制电路，接触器线圈失电，电动机断电停转。
(5）过载保护当电动机负载过大，起动操作屡次或缺相运行时，会使电动机的工作电流长时间超出其额定电流，致使电动机寿命缩短或破坏。
当电动机过载时，用保护电器切断电源的举措为过载保护。
(6）过电流保护用保护电器限制电动机的起动电流或制动电流，使电动机在安全电流值下运行，不致造成电动机或机械设施破坏，这类保护为过电流保护。
电路保护的四种保护方式
电路保护的四种保护方式电路保护是指对电路中存在的可能对电路或电器设备造成损害的故障或过电压进行保护或限制，以保证安全、稳定运行的一种措施。
目前有许多电路保护方式，其中最常见的有四种，分别是熔丝保护、过电流保护、电子继电器保护和断路器保护。
接下来，我们将详细介绍这四种电路保护方式。
1. 熔丝保护熔丝保护是将一个金属丝制成的熔丝连接在电路的保护位上，当电路中出现过流时，熔丝会被加热熔断，断开电路，起到保护电器的作用。
这种方式简单易行，且成本低廉，但需要手动更换熔丝，且无法控制保护时间，只能提供短时间的过载保护。
2. 过电流保护过电流保护用于检测电路中的电流是否超出额定值，一旦超出，它会自动切断电路，保护电器。
过电流保护可以分为电磁式过流继电器保护和电子式过流继电器保护。
电磁式过流继电器同时也可以抵抗瞬间过电流，在一定程度上对电器起到保护作用。
电子式过流继电器可以提高保护精度和保护时间的控制。
3. 电子继电器保护电子继电器保护是一种电子设备，在电路中起到过电流和过电压保护作用。
它能够对发生故障的电路进行快速、准确的诊断和保护。
电子继电器保护不仅可以检测电流、电压，还可以检测相序、相位等，保证电器的安全与稳定工作。
4. 断路器保护断路器保护是一种电气开关，可以用于控制电器的电路开关，并提供保护功能。
它可以在发生过载或短路时，自动断开电路，保护电器不受损害。
断路器保护还可以起到手动断电的作用，更方便安全。
总结以上所介绍的四种电路保护方式，各有其优点和适用范围。
熔丝保护简单粗暴，成本低廉，但使用不太方便。
过电流保护的保护时间和保护精度都非常高，但是需要检测范围较小。
电子继电器保护可以提供全方位保护，但成本较高。
断路器保护操作方便，可以手动断电，但是需要抵抗瞬间过电流的性能较差。
因此，在选择电路保护方式时，应根据电路的特点和需要进行具体分析和选择。
短路、过载、过流保护
短路保护、过载保护、零压保护的概念（转载）
短路保护、过载保护、零压保护的概念
每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护
对于防止电气设备内部发生短路的保护就叫做短路保护
零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电
?
3.??过载保护?
??过载是指电动机运行电流超过其额定电流但小于1.5倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。
?
??当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，
热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断
器或低压断路器等短路保护装置。
?
1）失压保护?
??电动机正常运转时如因为电源电压突然消失，电动机将停转。
一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。
失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。
?
??采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。
因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。
当电源电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
短路保护、过载保护、零压保护的概念（转载）
（如果有不理解的地方，请联系）
短路保护、过载保护、零压保护的概念
每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护
对于防止电气设备内部发生短路的保护就叫做短路保护
零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护？
电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
？
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护？
过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
？
过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护？
过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。
？
当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热
继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断器或低压断路器等短路保护装置。
？
1）失压保护？
电动机正常运转时如因为电源电压突然消失，电动机将停转。
一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。
失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。
？
采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。
因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。
当电源电压恢复时，由于接触器自锁触头已断开，所以不会自行起动。
？
但在采用不能自动复位的手动开关、行程开关控制接触器的线路中，就需采用专门的零电压继电器，一旦断电，零电压继电器释放，其自锁电路断开，电源恢复时，就不会自行起动。
？
2）欠电压保护？
当电源电压降至60%~80%额定电压时，将电动机电源切断而停止工作的环节称为欠电压保护环节。
除了采用接触器有按钮控制方式本身的欠电压保护作用外，还可采用欠电压继电器进行欠电压保护。
？
将欠电压继电器的吸合电压整定为~、释放电压整定为~UN。
欠电压继电器跨接在电源上，其常开触头串接在接触器线圈电路中，当电源电压低于释放值时，欠电压继电器动作使接触器释放，接触器主触头断开电动机电源实现欠电压保护。
？
3）过电压保护？
电磁铁、电磁吸盘等大电感负载及直流电磁机构、直流继电器等，在通断时会产生较高感应电动势造成电磁线圈击穿而损坏。
过电压保护通常是在电磁线圈两端并联一个电阻、电阻串电容或二极管串电阻，以形成一个放电回路，实现过电压保护。
