液压打包机 说明书
打包机说明书
YD系列液压打包机说明书公司简介本公司是目前国内液压打包机的专业生产厂家，技术力量雄厚。
我厂生产的液压打包机械主要有：废纸液压打包机、纸箱液压打包机、纸壳液打包机、药材液压打包机、服装液压打包机、稻草液压打包机、稻壳液压打包机、秸秆液压打包机、棉花液压打包机、塑料液压打包机、塑料瓶液压打包机、可乐瓶液压打包机、玉米芯液压打包机、羊毛液压打包机、吨袋液压打包机、军用被子液压打包机、金属液压打包机、提升机等。
产品广泛应用于废纸、化纤、亚麻、短绒、羊毛、药材、稻草、布匹、废品回收等各行各业的软物质压缩打包和金属的打包。
产品畅销河南、湖北、湖南、山东、浙江、广西、内蒙等20多个省市自治区并发往日本、乌兰巴托、俄罗斯、澳大利亚等国，给客户物质的仓储和运输带来了很大的方便和客观的经济效益。
公司拥有专业技术人员、工程师和销售售后服务人员，形成一支高素质年轻化极富团队创新精神的队伍。
公司始终以“以人为本，科技领先，诚信经营，创知名品牌”为宗旨，一如既往为客户提供可靠的产品，完善的服务，共同发展，共创佳绩。
欢迎国内外新老客户光临，互利互惠、携手共进！目录一、特点与适用范围二、型号说明三、主要规格及技术参数五、主要结构特点四、工作原理六、安装与调试七、机器的操作与说明八、维护与保养九、警示说明十、常见故障明讲处理方法根据市场需求，用户需要，我们不断地对产品进行改进，本说明书可能与实物不符，均以实物为准，恕不另行通知，敬请注意。
一、特点与适用范围YD系列（10-160T：立式、卧式）饲划打包机是我单位与中国农业机械化科学研究院和呼和浩特分院共同研制、开发的系列打包机械，该机主要适用于玉米芯、木屑、木片、竹片、稻壳、棉籽壳、花生壳、树叶、树枝以及粉碎后麦草、稻草、棉杆等碎料的压缩，压缩后直接套袋，方便储存，降低运输成本，给各行业软纤维物质的仓储和运输带来极大的方便。
麦草打捆机的优势在于：A：防止农焚烧秸秆而带来的环境污染；B：增加农民收入，打好后的草捆易于销售；C：合理利用资源，打捆后的麦草可以很好的利用，如加工畜禽饲料，制造纤维板材，生产沼气及造纸等用途。
液压打包机使用说明书
液压打包机使用说明书使用说明书一、概述液压打包机是一种常用的包装设备，主要用于将纸张、塑料瓶、纺织品、废品等物品压缩成紧凑坚固的包裹，便于运输和储存。
本使用说明书将为您详细介绍液压打包机的使用方法和注意事项。
二、安全操作1. 在使用液压打包机之前，请确保您已经了解并掌握了相关的操作技能。
若有需要，请请专业人员进行培训。
2. 在操作液压打包机时，请佩戴所需的个人保护装备，如手套、护目镜和防滑鞋等。
3. 在打包物品时，请确保您的手部和身体远离压缩区域，以免发生意外伤害。
4. 当打包机运行时，不要用手触摸或靠近移动部件，以防止夹伤或划伤的危险。
5. 在操作过程中，如发现任何异常情况，请立即停止使用，并寻求专业人员的帮助。
三、使用步骤1. 准备工作- 将液压打包机放置在平整稳固的地面上，并固定好其位置。
- 检查液压油的储存量，如不足请及时添加。
- 检查打包机的电源连接是否稳固可靠。
- 检查打包机的各个部件是否完好无损，如有磨损或松动现象，请及时更换或修理。
2. 操作步骤- 将需要打包的物品放置在打包机的工作台上，并调整好位置，确保物品不会滑落或移动。
- 通过控制面板上的按钮或操作杆，设置所需的打包压力和时间等参数。
- 按下启动按钮，打包机将开始工作。
请注意，一旦开始工作，请不要将手部或其他物体靠近打包区域。
- 当打包过程完成并达到设定的压力和时间时，打包机自动停止工作。
- 将已打包好的物品取出，并进行必要的标识和记录。
四、维护保养1. 定期检查液压打包机的润滑系统，确保油液充足，按照使用手册的规定更换液压油。
2. 清理和保持打包机的外观清洁，防止灰尘和杂物进入设备内部，影响正常运行。
3. 定期检查打包机的电线、电器元件和电源插头等是否存在磨损、老化或脱落等情况，确保电路安全可靠。
4. 如发现设备故障或异常情况，请及时通知维修人员进行检修和维护。
五、注意事项1. 严禁在打包机运行时，将手指或其他物体伸入机器内部，以免造成伤害。
打包机说明书
H SY81-125F型金属打包液压机使用说明书江阴市胡氏机械制造有限公司安全操作提示1、操作前请仔细阅读本说明书。
2、停机是时应将门盖关闭，然后停止电机，切断电源。
3、设备在工作过程中不得进行维护和保养，也不得站立于机身上，不得将手、脚、头等身体部位置于门盖与箱体之间。
4、若需在打包机箱体内进行清理或保养，应使设备处于停机状态，并将门盖固定于完全开启状态，切断设备电源后方可进行。
当管路或系统漏油或发生故障时停机，待故障排除后方能运行。
禁止设备带病或超负荷运行。
5、拆卸液压阀、更换密封件以及检查管路时，请在系统泄压状态下进行，避免在拆卸时高压油冲开液压阀及管路损伤人体。
6、非液压专业人员不得擅自调节液压系统中的液压阀，避免设备不能正常运行或损坏液压阀。
7、设备运行时操作台前不得离人。
8、根据使用频率，经常检查油缸安装处、门盖滑块处和其它关键部位的连接，不得有螺钉松动或销轴脱落等事故隐患存在。
9、请在液压机附近配备消防灭火器材，当发生火灾时请立即切断电源，保护液压站，避免不必要的损失。
10、遇到不能解决的问题请与我们就近的办事处联系，也可直接找我们的售后服务部。
目录一、用途及特点 1二、总体结构与工作原理1-2三、主要技术参数 3四、电气系统(选配部件) 4五、液压系统 5六、安装与调试 6七、润滑系统7八、操作顺序8九、一般故障与排除9十、维护与保养10 十一、密封件11 十二、附图（1）、电气原理图(选配部件)12 （2）、液压原理图13 （3）、主机结构示意图14 （4）、YCY型油泵结构示意图15 十三、装箱单18。

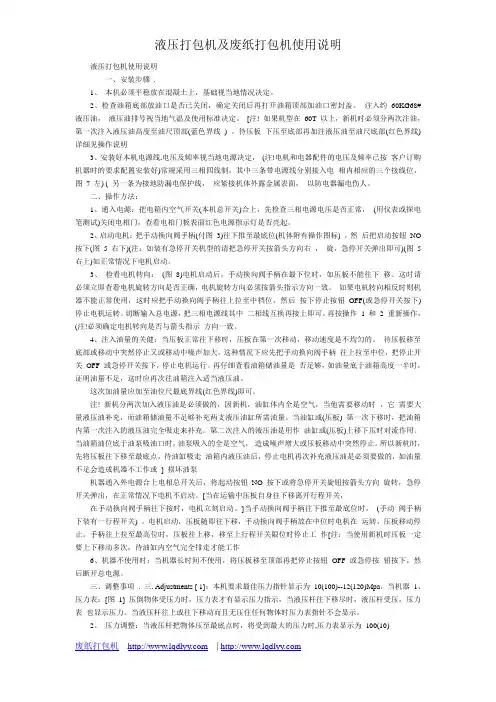

液压打包机使用说明
液压打包机使用说明一、安装步骤.1、本机必须平稳放在混凝土上，基础视当地情况决定。
2、检查油箱底部放油口是否已关闭，确定关闭后再打开油箱顶部加油口密封盖。
注入约60KG68#液压油，液压油排号视当地气温及使用标准决定。
[注! 如果机型在60T 以上，新机时必须分两次注油，第一次注入液压油高度至油尺顶部(蓝色界线) 。
待压板下压至底部再加注液压油至油尺底部(红色界线)详细见操作说明3、安装好本机电源线,电压及频率视当地电源决定，(注!电机和电器配件的电压及频率已按客户订购机器时的要求配置安装好)常规采用三相四线制，其中三条带电源线分别接入电相内相应的三个接线位，图7 左) ( 另一条为接地防漏电保护线，应紧接机体外露金属表面，以防电器漏电伤人。
二、操作方法：1、通入电源：把电箱内空气开关(本机总开关)合上，先检查三相电源电压是否正常，(用仪表或探电笔测试)关闭电相门，查看电相门板表面红色电源指示灯是否亮起。
2、启动电机：把手动换向阀手柄(付图3)往下推至最底位(机体附有操作图标) ，然后把启动按钮NO 按下(图 5 右下)(注：如装有急停开关机型的请把急停开关按箭头方向右，旋，急停开关弹出即可)(图 5 右上)如正常情况下电机启动。
3、检看电机转向：(图8)电机启动后，手动换向阀手柄在最下位时，如压板不能往下移。
这时请必须立即查看电机旋转方向是否正确，电机旋转方向必须按箭头指示方向一致。
如果电机转向相反时则机器不能正常使用，这时应把手动换向阀手柄往上拉至中档位。
然后按下停止按钮OFF(或急停开关按下)停止电机运转。
切断输入总电源，把三相电源线其中二相线互换再接上即可。
再按操作 1 和 2 重新操作，(注!必须确定电机转向是否与箭头指示方向一致。
4、注入油量的关健：当压板正常往下移时，压板在第一次移动，移动速度是不均匀的。
待压板移至底部或移动中突然停止又或移动中噪声加大，这种情况下应先把手动换向阀手柄往上拉至中位，把停止开关OFF 或急停开关按下，停止电机运行。
打包机说明书
打包机说明书1、产品简介 (1)2、用途及适用范围 (1)3、主要规格及技术参数 (1)4、主要结构说明 (1)5、安装注意事项 (3)6、调整及试车 (5)7、使用注意事项 (5)8、常见故障及处理方法 (6)一、产品简介60型液压软物体打包机是一种液压控制、单箱卧置柱塞式油缸，对物体进行打包机械。
本机特点：卧置油缸踩压、压缩打包、液压控制关锁箱门。
打包的包型美观、密度大、符合国家标准GB6975-86中I型包的规定。
整机结构牢固，安全可靠、耗电少、经合理、使用方便、维修操作简单。
二、用途及适用范围本机适用于废纸、废纸箱、药材、草类、棉短绒、化纤、羊毛等轻泡物质压缩打包三、主要规格及技术参数1、额定压力800KN2、主供油系统油压20-25MP a3、箱门油缸油压8 MP a4、外型尺寸（长×宽×高）1200×1000×800mm5、包重200—400kg6、装机容量功率11KW7、整机重量质量3T±四、主要结构说明本机由机架、包箱、液压控制系统、主油缸、供油系统、电器控制系统、踩压油缸和液压关锁箱门八个部分组成。
4.1机架机架系由立柱、下横梁、中横梁、上横梁等组成。
立柱（均为GB100×100型方钢连结上下横梁支持整个打包机架的支柱、承受复杂载荷，因此选取优质钢材，保证足够强度。
4.2包箱包箱分上料箱和压缩箱。
箱门由一个自锁油缸、由铰铀等零件联接。
自锁油缸把大门锁紧、松开，便于开门出包。
包箱内下部放有一底板总成，地板由加厚钢板加工，上装有焊接铁、穿铁丝捆包方便。
4.3液压控制系统本系统由油箱、柱塞油泵（YCY-14-80型）电泵组、多路换向阀、油管及执行油缸组成，规定使用46#以上液压油。
本系统与电器部分配合使用，可以对打包机每个工作动作进行控制。
4.4主油缸本机主油缸塞直径160mm，其横截面积251cm2打包。
打包机的总压力为800KN。
打包机操作手册
6.操作手册6.1概论关于所有预压和定压的操作功能，当自动模式关闭的时候，都可以手动操作。
原则上，所有手动按钮操作被设计成即时操作，也就是说，在操作栏中，手动功能被预选定后，只要按下手动操作按钮，操作就会执行。
数值设定：要在控制面板上更改设定值，光标必须移到包含设定值的区域上面，然后输入新的数值，并以“ENTER”键确认。
注意！更改设定值需要密码！“超级用户密码”是4444，建议打包机试车完成后修改此密码。
控制电压一启动，控制面板就会按照“开始”—屏幕，所有功能和设定可以通过这时的功能栏选定：屏幕1：开始屏幕基于操作系统的复杂性，需要的功能选择分散到几个屏幕子系统里，这些建立在一个树状结构中。
控制面板中的一些屏幕系统包含子屏幕系统，可通过按“继续”键选中。
按“返回”键可回到上一级系统。
从屏幕开始栏可选主区域所对应的功能键。
错误信息可以从控制面板上按“错误确认”键来确定。
就可以用软布擦拭屏幕了，软布不能沾水，更不能用锋利的工具清洁面板表面！键用于检查安装的信号灯和信号嗽叭。
6.2在开始菜单中选择手动，可显示所有机器部件的概况。
屏幕06：手动功能概况根据屏幕所显示的内容，所有主要区域工艺对应的功能都可以选定。
6.2.1手动预压手动控制预压启动时，打包机的供料（比如运送风机、切断机或传送带）的开关按设计都是关闭的。
6.2.1.1预压屏幕12：手动控制预压机图手动功能：前提：回转单元停在极限位回转单元降下执行：预压机向上移动直到顶部位置。
服务功能（S）重启包数前提：回转单元停在极限位用于一种新的转换，一组回转单元降下新数或一种新产品，有必预压机位置在中心位置以下要重新启动打包机计数执行：提升预压机直到中心位置机，打包机计数器设置到“0”，所以下一包的开始前提：回转单元停在极限位置号是001。
回转单元降下前提：选择“重启包数”推进板在前功能，按“开始手动功能”执行：下降预压机同时旋转设置钥匙。
执行：打包机计数器设置为“0”。
SFU150卧式液压打包机产品说明书
Horizontal Type Baling Press Machine目录Catalogue1．设备说明：Product Application1.1、用途Application —————————————————————2 1.2、主要技术参数Main Technical Specification ———————————2 1.3、机器结构与作用Structure and function ————————————3 1.4、工作原理Work principles ————————————————7 1.5、易损零件Easy Wear parts ——————————————————7 1.6液压系统说明Hydraulic system specification————————————8 2．操作说明：Operation Instruction2.1、操作使用Operation Manual ——————————————————10 2.2、故障排除Main faults ————————————————————11 3．图纸：Attached Drawing ——————————————————131设备说明: Product Application1.3 机器结构与作用Sructure and function本机由机械、液压、电气等三部分组成，自动化程度高，安装使用方便。
This machine is combined by mechanical, hydraulic and electrical parts; with high automation and easy operation.1.3.1 打包箱: baling room打包室体积为1000×650×855（mm），打包室两侧墙板上有空槽，以穿打包带用，打包室上方装有上刀片。
The size of the baling chamber is 1000×650×855（mm）,with two slots at both side walls, in the purpose for baling belts to pass through. There is knife mounted at the top inside of the chamber.1.3.2 落棉箱：Cotton Dropping Box落棉箱尺寸：686×686×750(mm)。
卧式液压打包机使用说明
卧式液压打包机使用说明英文回答：Horizontal Hydraulic Baler User Manual.Introduction.The horizontal hydraulic baler is a machine used to compress materials into bales for easy storage, transportation, and recycling. It is widely used in various industries, including waste management, recycling, and manufacturing.Safety Precautions.Always wear appropriate safety gear, including gloves, safety glasses, and earplugs.Keep the work area clean and free of obstructions.Ensure that the machine is properly grounded before operating.Do not operate the machine if it is damaged or malfunctioning.Never reach into the baler while it is operating.Keep children and unauthorized personnel away from the machine.Operation.1. Load the materials: Open the loading door and load the materials to be compressed into the chamber. Ensurethat the materials are evenly distributed and do not exceed the maximum weight capacity.2. Close the loading door: Once the materials are loaded, close the loading door securely.3. Start the machine: Turn on the machine and selectthe appropriate settings for the type of material being compressed.4. Compression cycle: The hydraulic system will apply pressure to the materials, compressing them into a bale. The compression cycle may take several minutes to complete.5. Eject the bale: Once the compression cycle is complete, the bale will be automatically ejected from the chamber.6. Repeat: Repeat steps 1-5 to compress additional bales.Maintenance.Regularly inspect the machine for any signs of wear or damage.Keep the machine clean and free of debris.Lubricate all moving parts regularly.Check the hydraulic fluid level and replace it as needed.Have the machine serviced by a qualified technician annually.Troubleshooting.Machine does not start: Check the power supply, fuses, and circuit breakers. Ensure that the machine is properly grounded.Bale is not compressed properly: Check the hydraulic fluid level and pressure. Adjust the compression settings as needed.Bale is stuck in the chamber: Open the loading door and manually remove the bale. Check for any obstructions in the chamber.Machine is leaking hydraulic fluid: Tighten any loosefittings or replace damaged hoses. Check the hydraulic fluid level and refill as needed.中文回答：卧式液压打包机使用说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YD系列液压打包机
说明书
本司YDW系列卧式液压打包机产品
:废纸液压打包机、纸箱液压
20多个省。
公司始终以“以人
七、机器的操作与使用
八、维护和保养
目录
一、特点与适用范围
二、型号说明
三、主要规格及技术参数
四、主要结构特点
五、工作原理
六、安装与调试
七、机器的操作与使用
八、维护保养
九、警示说明
十、常见故障及处理方法
十一、易损件一览表
根据市场需求，用户需要，我们不断地对产品进行改
进，本说明书可能与实物不符，均以实物为准，恕不另行
通知，敬请注意。
图二
二、结构特征：液压打包（卧式加W）
四、主要结构特点：（参见单、多缸典型结构特点图一、图二）
图一
五、工作原理
启动电机（无电源地区.可配用柴油机作为动力源），油泵在电动机的驱动下开始工作（油泵运转按箭头所指方向）。
拨动换向阀控制手柄（推--上升、拉---下降），液压油在换向阀的控制下定向流动，通过管道进入液压缸的上油腔或下油腔，推动活塞进行往复运动六、安装与调试
九、警示说明
十、常见故障及处理方法
故障故障展部位处理方法
油泵系统压力低、柱塞上升时间过长1、溢流压力调好
2、回油阀漏油
1、按规定方法调好溢
流阀压力
2、清洗回油阀或更换伐芯
主泵电机电流过大：主泵电机声音不正常1、溢流阀压力未调好
2、油液太稠或太脏
3、油位太低
4、进油管有空气进入
1、调整好供油压力
2、换干净的规定牌号油液
3、补充油液
4、旋紧进油管连接螺栓
滑伐不能复位换向时有阻滞现象1、复位弹簧变形
2、管路油液不清洁
3、串联螺栓拧得过紧
4、“O”型密封圈老化
1、更换复位弹簧
2、清洗管路，更换油液
3、重新调整螺栓、使各螺栓受
力平衡
4、更换“O”型密封圈
滑伐中立位置内泄漏过大1、代体和滑代间隙过大
2、中立位置偏移
3、过载伐或补油伐内漏
1、修复、更换滑伐
2、中立位置保持准确
3、更换、修复过载伐或更换油
伐。
