实验1 网络线缆制作
实验1：线缆制作
※ 双绞线的标准是发展的，从一类线，发展到今天的七类线。仍有发展
空间。 ※ 在不同的标准中，他们的传输带宽和速率也不同，七类线已达到 600MHz，甚至1.2GHz的带宽和10Gbps的传输速率，支持千兆位以太网。 ※ 分为：屏蔽和非屏蔽双绞线
双绞线的品牌
主流的双绞线品牌：
※ 安普（AMP) : 质量好、价格便宜。 ※ 西蒙（Siemon）：质量好、价格高。 ※ 朗讯（Lucent）：高端网络组建中常见，性能超前。
ENHANCED CATEGORY 5 CABLE ：也表示该双绞线属于超5类；
E138034 1300：代表其产品号；
CMR/MPR、CMG/MPG： 表示该双绞线的类型； CUL?：表示双绞线同时还符合加拿大的标准；
1347204FT：双绞线的长度点，FT为英尺缩写；
9853：指的是制造厂的生产日期，这里是1998年第53周。
※ 丽特（NORDX/CDT）：
※ IBM
双绞线标准（1/2）
双绞线标注方法：
※标准类型：CATx方式标注 * 五类线，外包皮上标注CAT 5。 ※改进版：xe方式标注 * 超五类线，外包皮上标注5e
最有影响的综合布线组织：
※ANSI:美国国家标准协会 ※TIA：美国通信工业协会
※EIA：美国电子工业协会
制作直通双绞线，主要记录制作水晶头的步骤。 制作交叉双绞线。主要记录制作水晶头的步骤。
记录网线测试是否正常，如果网线不能正常工作，判断问
题所在，以及纠正的方法。
实验基本理论
双绞线的基本概念 双绞线的品牌 双绞线标准 交叉与直通双绞线
双绞线的基本概念
基本知识：
※ 双绞线是目前企业局域网中首选的传输介质。

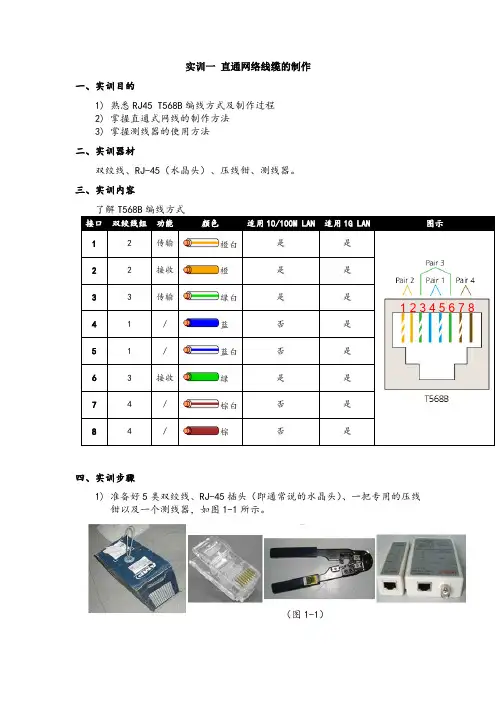

计算机网络实训1直通网络线缆的制作
实训一直通网络线缆的制作一、实训目的1)熟悉RJ45 T568B编线方式及制作过程2)掌握直通式网线的制作方法3)掌握测线器的使用方法二、实训器材双绞线、RJ-45（水晶头）、压线钳、测线器。
三、实训内容了解T568B编线方式接口双绞线组功能颜色适用10/100M LAN 适用1G LAN 图示1 2 传输橙白是是2 2 接收橙是是3 3 传输绿白是是1 2 3 4 5 6 7 84 1 ／蓝否是5 1 ／蓝白否是6 3 接收绿是是7 4 ／棕白否是8 4 ／棕否是四、实训步骤1)准备好5类双绞线、RJ-45插头（即通常说的水晶头）、一把专用的压线钳以及一个测线器，如图1-1所示。
（图1-1）2)剪一段长2米的5类双绞线，用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头约2厘米，如图1-2所示。
（图1-2）3)把划开的外保护套管剥去，露出5类线电缆中的4对双绞线（如图1-3：步骤3-4）。
4)把四对线分别解开至外保护管的断口处，按照T568B标准和导线颜色将导线按顺序排好（如图1-3：步骤5）。
（图1-3）5)将8根导线平坦整齐地平行排列（导线间不留空隙）。
剪断电缆线，尽量要剪得整齐，露在包层外面的导线长度不可太短或太长（约10mm～12mm），注意不要剥开每根导线的绝缘外层，如下图1-4所示。
（图1-4）6)将剪断的电缆线放入RJ-45插头（注意：水晶头没有弹片一面朝向自己，有金属压片的一头朝上，线要插到水晶头底部），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实，如图1-5所示。
（图1-5）7)在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，双手紧握压线钳的手柄，用力压紧，请注意，在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起。
8)按以上过程制作直通网络的另一端。
实验一 网线的制作与连接
实验一网线的制作与连接一、实验目的1.掌握双绞线的接头制作方法2.掌握双绞线的连接方式3.掌握双绞线制作工具的使用二、4.掌握双绞线测试工具的使用三、实验内容1.使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线, 并测试其连通性。
四、2、制作一根1米左右的交叉双绞线, 并测试其连通性。
五、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。
（2）按照T568B的线序标准对内芯进行排序。
（3）用RJ45压线工具将排完序的内芯一次性剪平整, 且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中, 用劲往里推。
（注意RJ45接头方向, 线要插到底）；（5）用压线钳压紧。
（6）用同样的办法做另一端水晶头。
六、实验结果直通双绞线和交叉双绞线制作好后, 经过线缆测试仪测试, 每一根线都是连通的, 说明网线制作成功, 可以正常使用。
七、思考题为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头, 太长就会过多的暴露在保护套之外, 容易断掉。
一般分别在什么场合下使用直连线和交叉线, 用交叉线时PC该如何设置IP？答: 使用直连线的场合: 将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。
1、使用交叉线的场合: 交换机与交换机之间通过UPLINKS口连接；HUB与交换机连接；HUB与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；2、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。
答: 接线没有按照规定的次序摆放, 线与水晶接头的方向相反, 线没有剪整齐等。
3、查资料列出双绞线的分类标准和目前的市场价格（每100米）。
答: 根据有无屏蔽层, 双绞线分为屏蔽双绞线与非屏蔽双绞线。
根据电气性能, 双绞线常见的有三类线, 五类线和超五类线, 以及六类线, 前者线径细而后者线径粗, 具体型号如下:1）一类线（CAT1）: 线缆最高频率带宽是750kHZ, 用于报警系统, 或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆）, 不用于数据传输。
实验1-网络线制作
实验1网络线制作一、实验目的1.理解双绞线的两种制作标准: EIA／TIA568A标准和EIA／TIA568B标准。
2.熟练掌握双绞线的制作方法、制作技巧及测试。
3.区分直通线和交叉线的特点及其不同的用途。
二、实验理论基础1.认识计算机网络的有线传输介质------双绞线计算机网络的有线传输介质包括同轴电缆、双绞线和光纤, 这里只介绍双绞线的有关知识和制作方法。
2.在一根双绞线电缆中可包含多对双绞线, 导线扭绞的目的是为了减少线对之间的干扰, 连接计算机的双绞线电缆通常包含4对双绞线, 每对双绞线按一定的色彩标记, 线对的常用色彩标记方法为：白绿/绿、白蓝/蓝、白橙/橙、白棕/棕。
双绞线电缆分为屏蔽双绞线STP和非屏蔽双绞线UTP, 局域网中通常使用UTP。
按传输质量, 双绞线电缆分为1类到5类, 后来出现了超5类、6类双绞线, 一般局域网使用5类双绞线。
3.在双绞线的两端应压接有8脚的RJ-45连接器（俗称水晶头）以连接计算机的网卡或集线设备（集线器、交换机、路由器等）。
在10Base-T、100Base-T 以太网中只使用了双绞线电缆4对中的2对, 其中RJ-45连接器中的1、2引脚用于发送信号, 3、6引脚用于接收信号；而1000Base-T以太网中使用了双绞线电缆中全部的4对双绞线。
4.双绞线的两种制作标准目前在10Base-T、100Base-T以及1000Base-T网络中, 最常使用的双绞线布线标准有两个,即EIA／TIA568A标准和EIA／TIA568B标准。
EIA／TIA568A标准描述的线序从左到右依次为: 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA／TIA568B标准描述的线序从左到右依次为: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
如下表所示:T568A标准和T568B标准线序表5.在这两种标准中, 线对排列顺序的改变（第3.5线交换）, 是为使线路传输阻抗减少, 传输速度加快。

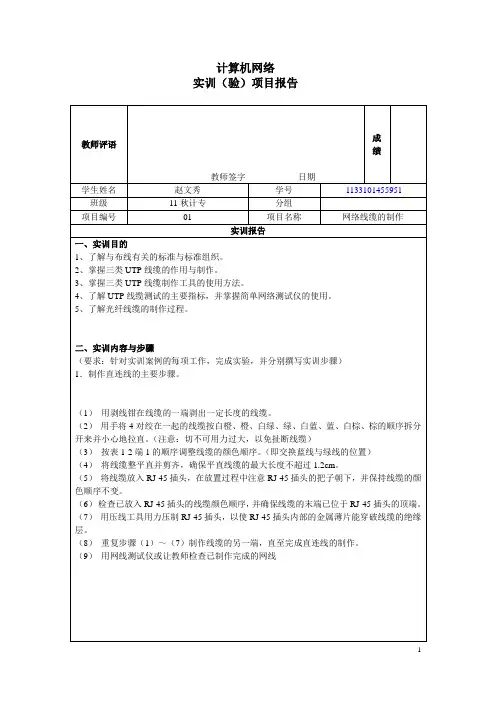

01实训项目报告-网络线缆的制作
计算机网络实训（验）项目报告教师评语教师签字日期成绩学生姓名赵文秀学号 1133101455951班级11秋计专分组项目编号01 项目名称网络线缆的制作实训报告一、实训目的1、了解与布线有关的标准与标准组织。
2、掌握三类UTP线缆的作用与制作。
3、掌握三类UTP线缆制作工具的使用方法。
4、了解UTP线缆测试的主要指标，并掌握简单网络测试仪的使用。
5、了解光纤线缆的制作过程。
二、实训内容与步骤（要求：针对实训案例的每项工作，完成实验，并分别撰写实训步骤）1．制作直连线的主要步骤。
（1）用剥线钳在线缆的一端剥出一定长度的线缆。
（2）用手将4对绞在一起的线缆按白橙、橙、白绿、绿、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直。
（注意：切不可用力过大，以免扯断线缆）（3）按表1-2端1的顺序调整线缆的颜色顺序。
（即交换蓝线与绿线的位置）（4）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。
（5）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。
（6）检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45插头的顶端。
（7）用压线工具用力压制RJ-45插头，以使RJ-45插头内部的金属薄片能穿破线缆的绝缘层。
（8）重复步骤（1）～（7）制作线缆的另一端，直至完成直连线的制作。
（9）用网线测试仪或让教师检查已制作完成的网线2．制作交叉线的主要步骤。
（1）按制作直连线的步骤（1）～（7）制作线缆的一端。
（2）用剥线工具在线缆的另一端剥出一定长度的线缆。
（3）用手将4对绞在一起的线缆按白绿、绿、白橙、橙、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直（4）按表1-3端2的顺序调整线缆的颜色顺序，即交换橙线与蓝线的位置。
（5）将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.2cm。
（6）将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线缆的颜色顺序不变。

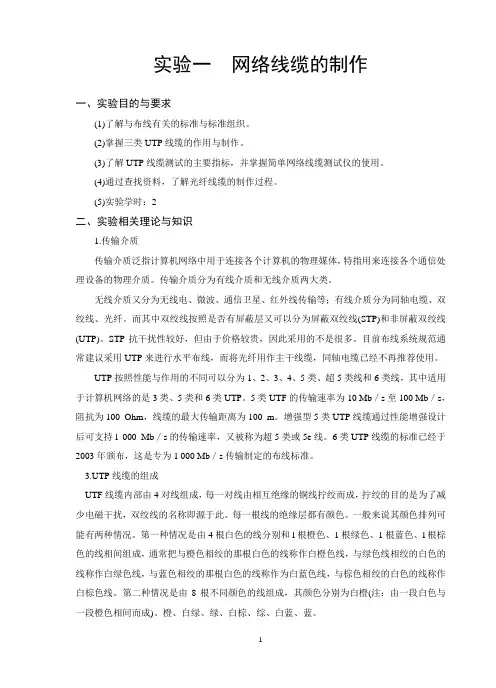

网络线缆的制作
实验一网络线缆的制作一、实验目的与要求(1)了解与布线有关的标准与标准组织。
(2)掌握三类UTP线缆的作用与制作。
(3)了解UTP线缆测试的主要指标，并掌握简单网络线缆测试仪的使用。
(4)通过查找资料，了解光纤线缆的制作过程。
(5)实验学时：2二、实验相关理论与知识1.传输介质传输介质泛指计算机网络中用于连接各个计算机的物理媒体，特指用来连接各个通信处理设备的物理介质。
传输介质分为有线介质和无线介质两大类。
无线介质又分为无线电、微波、通信卫星、红外线传输等；有线介质分为同轴电缆、双绞线、光纤。
而其中双绞线按照是否有屏蔽层又可以分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
STP抗干扰性较好，但由于价格较贵，因此采用的不是很多。
目前布线系统规范通常建议采用UTP来进行水平布线，而将光纤用作主干线缆，同轴电缆已经不再推荐使用。
UTP按照性能与作用的不同可以分为1、2、3、4、5类、超5类线和6类线，其中适用于计算机网络的是3类、5类和6类UTP。
5类UTF的传输速率为10 Mb／s至100 Mb／s，阻抗为100 Ohm，线缆的最大传输距离为100 m。
增强型5类UTP线缆通过性能增强设计后可支持l 000 Mb／s的传输速率，又被称为超5类或5e线。
6类UTP线缆的标准已经于2003年颁布，这是专为1 000 Mb／s传输制定的布线标准。
3.UTP线缆的组成UTF线缆内部由4对线组成，每一对线由相互绝缘的铜线拧绞而成，拧绞的目的是为了减少电磁干扰，双绞线的名称即源于此。
每一根线的绝缘层都有颜色。
一般来说其颜色排列可能有两种情况。
第一种情况是由4根白色的线分别和l根橙色、1根绿色、1根蓝色、l根棕色的线相间组成，通常把与橙色相绞的那根白色的线称作白橙色线，与绿色线相绞的白色的线称作白绿色线，与蓝色相绞的那根白色的线称作为白蓝色线，与棕色相绞的白色的线称作白棕色线。
第二种情况是由8根不同颜色的线组成，其颜色分别为白橙(注：由一段白色与一段橙色相间而成)、橙、白绿、绿、白棕、综、白蓝、蓝。
实验一-网线的制作
实验一网线的制作【实验目的】（1）了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。
（2）熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。
【实验性质】验证性实验【实验条件】需要以太网集线器、微机（带RJ-45接口的网卡）、5类双绞线、水晶头、压线钳、测线器或万用表。
【实验指导】双绞线是局域网布线中最常用到的一种传输介质，尤其在星型网络拓扑中，双绞线是必不可少的布线材料。
双绞线电缆中封装着一对或一对以上的双绞线，为了降低信号的干扰程度，每一对双绞线一般由两根绝缘铜导线互相缠绕而成，每根铜导线的绝缘层上分别涂有不同的颜色，以示区别。
双绞线一般分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。
每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连，最大网线长度为100m，如果要加大网络的范围，在两段双绞线电缆间可安装中继器（一般用HUB或交换机级联实现），但最多可以安装4个中继器，使网络的最大范围达到500m。
在局域网中，双绞线主要用于连接网卡与集线器或集线器与集线器（因为集线器的连接方式与交换机相同，所以如无特殊说明，集线器的连接方式同样适用于交换机的连接），有时也可直接用于两个网卡之间的连接。
1、双绞线连接网卡和集线器时的线对分布在局域网中，从网卡到集线器间的连接为直通（MDI），即两个RJ-45连接器中导线的分布应统一。
5类UTP规定有8根（4对线，只用了其中的4根，其中1和2脚必须成一对，3和6脚也必须成一对）。
当RJ-45连接器有弹片的一面朝下，带金属片的一端向前时，RJ-45接头中8个引脚的分布如图1-1所示。
其中引脚1（TX+）和引脚2（TX-）用于发送数据，引脚3（RX+）和引脚6（RX-）用于接收数据，即一对用于发送数据，一对用于接收数据。
其他的2对（4根）线没有使用。
实验1：制作线缆
实验1：制作线缆
实验目的：
了解双绞线制作标准，能够制作连接同种设备和异种设备的网线，能够识别两种不同的网线的应用环境，熟悉使用制作线缆的工具。
实验说明：
1：制作连接同种设备的网线—直通双绞线，主要记录制作水晶头的步骤。
2：制作连接异种设备的网线---交叉双绞线，主要记录制作水晶头的步骤。
3：记录网线测试是否正常，如果网线不能正常工作，要判断在制作过程中出现的问题所在，以及纠正的方法。
注意:
1：按照要求完成各实验项目。
2：详细记录操作过程中的每一个步骤，包括命令、菜单的选项等。
实验记录：
同步测试姓名：学号：
成绩：教师签名：。
