托辊密封圈的特点和作用
托辊密封圈的特点和作用
托辊密封圈是托辊配件中的一种配件产品，具有优秀的使用特点和性能，中国辊业网为了加深您对托辊的认识，专门收集了一些托辊密封圈的特点和作用。
仅供参考。
托辊密封圈是托辊配件中的一种配件产品，具有优秀的使用特点和性能，充分展现良好的使用特点和价值。
托辊密封圈主要包括管体、轴、内挡圈、轴承、轴承座、弹性挡圈几部分，这几部分紧密结合，发挥最大作用，是托辊密封圈能够达到更大的使用价值。
托辊密封圈的特征主要有以下几点：内密封圈为圆柱形，外密封圈为圆锥形，外密封圈和内密封圈组合成第一圈圆锥形迷宫和第二圈圆柱形迷宫，内密封圈的第二圈圆柱形迷宫与轴承之间形成储油室。
托辊密封圈用与带式输送机的托辊两端一种能防水、防尘侵入有效保护托辊轴承的新型托辊密封。
它是由内侧封、外侧封、轴承、中封、端封五部分组成，装在小轴上，并用轴用卡簧作为轴向定位和轴向受力，使中封和端封形成型防水腔和偏心球面气旋腔，从而达到轴承防水、防尘的功能。
内密封圈与外密封圈进行紧密结合，新城不同形式的迷宫形式。
本实用新型结构简单合理，可有效地防止水和粉尘侵入托辊轴承内部，因此提高托辊的使用寿命。
托辊密封圈的优点是：利用改变物体流动(运动)方向的方法，阻止了淋水、粉尘、煤泥等在万有引力原理的作用下，产生轴向流动(运动)而进入托辊密封结构中的趋势，有效保证并延长了托辊中轴承(也就是托辊)的正常使用寿命。
托辊密封圈能够根据用户的使用特点进行使用，良好的配合使用者，保证在使用时达到充分的使用效果。
同时密封是非接触式的，故托辊的旋转阻力也满足国际的要求。

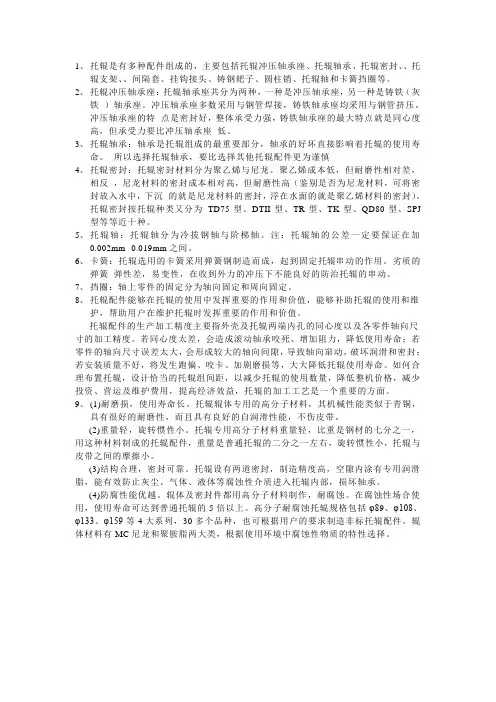

托辊配件
1、托辊是有多种配件组成的，主要包括托辊冲压轴承座、托辊轴承、托辊密封、、托辊支架、、间隔套、挂钩接头、铸钢耙子、圆柱销、托辊轴和卡簧挡圈等。
2、托辊冲压轴承座：托辊轴承座共分为两种，一种是冲压轴承座，另一种是铸铁（灰铁）轴承座。
冲压轴承座多数采用与钢管焊接，铸铁轴承座均采用与钢管挤压。
冲压轴承座的特点是密封好，整体承受力强，铸铁轴承座的最大特点就是同心度高，但承受力要比冲压轴承座低。
3、托辊轴承：轴承是托辊组成的最重要部分，轴承的好坏直接影响着托辊的使用寿命。
所以选择托辊轴承，要比选择其他托辊配件更为谨慎4、托辊密封：托辊密封材料分为聚乙烯与尼龙。
聚乙烯成本低，但耐磨性相对差，相反，尼龙材料的密封成本相对高，但耐磨性高（鉴别是否为尼龙材料，可将密封放入水中，下沉的就是尼龙材料的密封，浮在水面的就是聚乙烯材料的密封）。
托辊密封按托辊种类又分为TD75型、DTII型、TR型、TK型、QD80型、SPJ 型等等近十种。
5、托辊轴：托辊轴分为冷拔钢轴与阶梯轴。
注：托辊轴的公差一定要保证在加0.002mm- 0.019mm之间。
6、卡簧：托辊选用的卡簧采用弹簧钢制造而成，起到固定托辊串动的作用。
劣质的弹簧弹性差，易变性，在收到外力的冲压下不能良好的防治托辊的串动。
7、挡圈：轴上零件的固定分为轴向固定和周向固定。
8、托辊配件能够在托辊的使用中发挥重要的作用和价值，能够补助托辊的使用和维护，帮助用户在维护托辊时发挥重要的作用和价值。
托辊配件的生产加工精度主要指外壳及托辊两端内孔的同心度以及各零件轴向尺寸的加工精度。
若同心度太差，会造成滚动轴承咬死、增加阻力，降低使用寿命；若零件的轴向尺寸误差太大，会形成较大的轴向间隙，导致轴向窜动，破坏润滑和密封；若安装质量不好，将发生跑偏、咬卡、加剧磨损等，大大降低托辊使用寿命。
如何合理布置托辊，设计恰当的托辊组间距，以减少托辊的使用数量，降低整机价格，减少投资、营运及维护费用，提高经济效益，托辊的加工工艺是一个重要的方面。
皮带输送机托辊结构及作用分析
皮带输送机托辊结构及作用分析摘要：随着国内工业不断发展，皮带输送机应用范围不断扩大。
在皮带机设备中，占用比例最多的部件之一就是托辊。
它决定了输送机的使用效果，是决定输送带使用寿命的最重要部件之一。
它的作用是安装在输送物料的设备上来支撑皮带和各类物料重量。
作为皮带输送机的一个单元，具有外形小，结构简单，但质量的好坏却直接影响到输送机的性能。
托辊因需要长期运转，在承载时还时刻与输送机皮带发生接触摩擦并工作在各种恶劣工况的环境中。
因此，优化托辊内部结构和外形结构，提高其使用性能显得尤为重要。
关键词：托辊重要部件优化结构提高性能0前言在我国的工业生产过程中，皮带输送机用托辊包括各种槽型托辊、平行托辊、缓冲托辊、调心托辊等，规格从外径89到159不等，可根据不同的皮带输送机型号进行选择和安装。
皮带机单个托辊由辊体、轴、轴承座、轴承、密封组件等组成，它是带式输送机的心脏。
它的防水、防尘，两端轴承位置的精度、外圆径向跳动、转动惯量、防腐防锈、耐磨性等综合性能，在很大程度上决定了皮带输送机的运行状态。
现阶段常用的托辊自身存在许多不足之处：体积比较大、容易磨损、易被腐蚀等等。
并且托辊的工作环境相对比较恶劣，其本身的构造也不完美，需要不断优化托辊的结构，提高托辊的使用性能。
1.目前，国内使用的皮带输送机托辊有以下列几种典型结构：（1）原国产皮带输送机托辊（图一）该托辊使用铸铁轴承座，承载能力突出，其性能不低于HT150。
轴承座与管体采取过赢配合。
轴承座内外径及安装轴承座管体端部止口均需精加工，需专用设备及工装辅助加工才能保证良好的装配精度。
其密封形式为非接触式迷宫密封，使用尼龙材质。
密封内圈以低过盈度装配在轴上，密封外圈装配在轴承座内孔上，并利用轴用挡圈安装在轴上防止轴向窜动。
该托辊结构简单，易于装配与维护，无需焊接工艺及设备，正常工况下的运行阻力系数一般，使用寿命大于等于6000小时左右。
图一（2）国外皮带输送机普通托辊（图二）该托辊使用冲压工艺轴承座，重量较铸件轴承座大幅降低，并因此减少旋转运行阻力。
阻尼托辊说明书
阻尼托辊徐州光环皮带机托辊有限公司一、用途和特征阻尼托辊主要用于带式输送机下行坡道的承重区段，以托辊具有较大的摩擦阻力，阻缓运转下滑速度，使下行皮带上的物料较平稳的传送。
阻尼托辊主要特征：1、具有较大的摩擦阻力，并且运转平稳。
2、密封性能必须良好。
3、能承受一定的轴向载荷。
4、易于更换。
5、具有补充润滑油的装置。
二、使用环境条件阻尼托辊可以用在煤电、淋水、潮湿的环境中，具有防尘、防水浸，耐腐蚀的特征。
环境温度在-10°C~+40°C能正常运转。
三、主要零件说明1、管体管体采用机械物理性能不低于Q235的焊接式托辊专用钢管，其余各项质量性能指标符合MT/T1019-2006中的规定。
2、轴承座轴承座采用机械物理性能不低于HT150的铸铁件。
轴承座与管体的配合为紧配合，不得有任何松动。
3、轴承粉末冶金轴承是阻尼托辊的重要零件，材质为铁基粉末冶金；粉末冶金止推轴承和粉末冶金轴套配套使用。
KA系列托辊专用轴承应优先录用，也可采用深向大游隙全封闭轴承，该轴承是为增加阻尼托辊的承载能力，提高阻尼托辊的使用寿命。
4、托辊轴托辊轴材料的机械物理性能不得低于Q235-A钢，其结构为阶梯轴。
四、工作原理阻尼托辊适用于皮带输送机下山（下行）坡道的承载区段，以托辊较大的摩擦阻力阻缓皮带机运转下滑速度，使皮带机整机运转平稳。
阻尼托辊摩擦阻力，主要来源于铸铁轴承座内粉末合金轴套与轴的摩擦力和粉末冶金轴套端面与轴上的粉末冶金止推轴承端面配合的端面摩擦力以及密封与轴的摩擦力，这些摩擦力的组合大于普通托辊摩擦阻力3~4倍。
五、结构概述阻尼托辊如图所示，采用钢质组合式结构，主要由托辊管体、阶梯式托辊轴，粉末冶金轴承及轴承、铸铁轴承座，密封件和注油咀等。
主要件经过一系列装配组合而成。
具有良好的防尘、防水、阻尼性能。
1.管体2.轴3.粉末冶金止推轴承4.粉末冶金轴套5.轴承座6.密封7.注油嘴8.轴承 9.密封圈 10.密封盖 11.轴用弹性挡圈六、安装与调整阻尼托辊应安装在带式输送机下山（下行）坡道承载区段上全线布置。

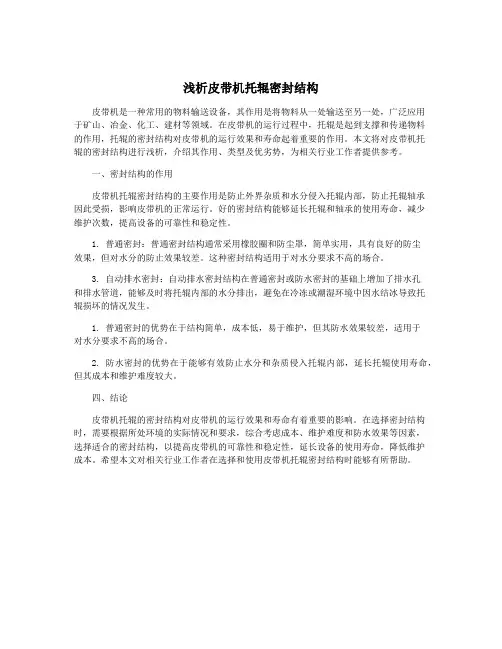

浅析皮带机托辊密封结构
浅析皮带机托辊密封结构皮带机是一种常用的物料输送设备，其作用是将物料从一处输送至另一处，广泛应用于矿山、冶金、化工、建材等领域。
在皮带机的运行过程中，托辊是起到支撑和传递物料的作用，托辊的密封结构对皮带机的运行效果和寿命起着重要的作用。
本文将对皮带机托辊的密封结构进行浅析，介绍其作用、类型及优劣势，为相关行业工作者提供参考。
一、密封结构的作用皮带机托辊密封结构的主要作用是防止外界杂质和水分侵入托辊内部，防止托辊轴承因此受损，影响皮带机的正常运行。
好的密封结构能够延长托辊和轴承的使用寿命，减少维护次数，提高设备的可靠性和稳定性。
1. 普通密封：普通密封结构通常采用橡胶圈和防尘罩，简单实用，具有良好的防尘效果，但对水分的防止效果较差。
这种密封结构适用于对水分要求不高的场合。
3. 自动排水密封：自动排水密封结构在普通密封或防水密封的基础上增加了排水孔和排水管道，能够及时将托辊内部的水分排出，避免在冷冻或潮湿环境中因水结冰导致托辊损坏的情况发生。
1. 普通密封的优势在于结构简单，成本低，易于维护，但其防水效果较差，适用于对水分要求不高的场合。
2. 防水密封的优势在于能够有效防止水分和杂质侵入托辊内部，延长托辊使用寿命，但其成本和维护难度较大。
四、结论皮带机托辊的密封结构对皮带机的运行效果和寿命有着重要的影响。
在选择密封结构时，需要根据所处环境的实际情况和要求，综合考虑成本、维护难度和防水效果等因素，选择适合的密封结构，以提高皮带机的可靠性和稳定性，延长设备的使用寿命，降低维护成本。
希望本文对相关行业工作者在选择和使用皮带机托辊密封结构时能够有所帮助。
机械论文：胶带输送机托辊密封结构机理及托辊强度之机械分析
机械论文：胶带输送机托辊密封结构机理及托辊强度之机械分析第1 章绪论1.1 研究背景胶带输送机作为生产领域的一大主力，托辊损坏率以及报废率极高等问题，给生产带来了不可估量的损失。
主要存在以下几点问题：第一，旋转阻力不易控制，在工作时容易发生急剧增大的现象，导致了管体圆壁的快速磨损，甚至在托辊磨透前就可能已经失效了；第二，轴承在井下工作灵活性很差，易发生抱死，导致管体破裂的现象。
在对河北、山西等地的多家煤矿的生产情况进行调研之后，根据总结各种托辊应用的环境与实际工作中出现的问题，总结了托辊实效的形式和原因，发现矿用托辊仍然缺少相对完善的结构，各个煤矿迫切需要延长托辊使用寿命[1]。
虽然人们广泛认识到了密封结构对于提高胶带机性能和延长托辊使用寿命的重要性，但是市场上没有专门企业对托辊密封做深入研究，造成托辊的密封性未得到本质提高。
我国于2009 年确立了最新的胶带机生产制造标准，对托辊的性能做出了明确而详细的规定，对防尘性、防水性、动力学和静力学特性等给出了进一步要求，也对性能测试重新做出了界定，这是原来不曾涉及的，多数企业没有足够的能力开发性能测试平台，可以说，现在投入使用的托辊试验机并没有能够完全达到标准。
所以，开发新型托辊材料、研究托辊密封结构、研制功能齐全的托辊试验机，可以从生产制造、使用维护、功能测试三方面保证托辊在实际应用中的使用寿命，对于广大企业来说是迫在眉睫。
...........................1.2 托辊密封结构现状1.2.1 胶带机的应用现状胶带机结构简单，使用简便，标准化的组装部件容易更换，安装、配合方式灵活多变，具有极强的适应性，既可以单台输送，又能使用多台机器组合成流水线，或者与其他装备组合成输送系统，尽可能的达到不同生产线的要求，加之其适用于松散物料的运输，主要应用于连续、运输量大和自动化程度高的场所，在减轻工人劳动水平、降低企业成本、增强制造能力方面发挥着重要作用，因而受到矿山、冶金、煤炭、港口、交通、建筑等生产企业的青睐，极大地提高了生产水平[2]。
橡胶托辊的分类
橡胶托辊的分类
橡胶托辊是一种常用于输送带系统中的托辊，主要用于支撑输送带和传递物料。
根据不同的使用环境和物料特性，橡胶托辊可以分为以下几类：
1. 普通橡胶托辊：这种托辊是最基本的类型，通常由橡胶和金属组成，橡胶层可以起到缓冲和保护输送带的作用，金属轴承可以支撑和转动输送带。
普通橡胶托辊适用于一般的输送带系统，可以承受一定的冲击和磨损。
2. 高温橡胶托辊：这种托辊适用于高温环境下的输送带系统，通常由硅橡胶或氟橡胶制成，具有耐高温、耐腐蚀等特性。
高温橡胶托辊可以承受高温物料的传输，如烧结矿、熔渣等。
3. 防静电橡胶托辊：这种托辊适用于易燃易爆环境下的输送带系统，通常由导电橡胶制成，具有良好的防静电性能。
防静电橡胶托辊可以避免静电火花引发火灾或爆炸。
4. 防水橡胶托辊：这种托辊适用于潮湿或水浸环境下的输送带系统，通常由橡胶和金属组成，橡胶层可以防水，金属轴承可以防锈。
防水橡胶托辊可以保证输送带系统的正常运行，避免因水浸导致的故障。
5. 食品级橡胶托辊：这种托辊适用于食品加工行业的输送带系统，通常由符合
食品卫生标准的橡胶制成，具有无毒、无味、耐磨损等特性。
食品级橡胶托辊可以保证输送带系统的卫生安全，避免食品受到污染。
以上是橡胶托辊的主要分类，不同类型的橡胶托辊适用于不同的环境和物料特性，选择合适的托辊可以提高输送带系统的运行效率和安全性。
浅析皮带机托辊密封结构
浅析皮带机托辊密封结构皮带机是工业生产中常用的物料输送装置，托辊作为皮带机的核心组件之一，其密封性能对皮带机的运行效率和维护成本都有很大的影响。
因此，设计一种良好的托辊密封结构至关重要。
目前，国内外已经有很多研究关于托辊密封结构的文章，大多数采用密封圈、密封罩、封堵板等方式来实现。
本文将从以下几个方面对目前皮带机托辊的密封结构进行浅析。
一、密封圈密封圈是一种常用的托辊密封结构，它一般由橡胶等弹性材料制成，安装在托辊端盖和轴承之间。
密封圈主要的作用是防止灰尘和异物进入轴承内部，同时还能承受轴向和径向力，保证轴承的正常运转。
但使用密封圈的弊端也是显而易见的，密封圈容易磨损、老化，如果安装不规范或者使用不当，可能会导致密封性能变差或失效。
二、密封罩密封罩也是托辊密封结构中常用的一种，它主要由保护罩和密封罩两部分组成。
外壳是保护罩，可以防止灰尘和雨水进入托辊内部，从而保证托辊的正常工作。
而内部的密封罩则可以有效隔绝托辊内外的相互影响，避免环境污染和润滑脂流失。
不过，密封罩的安装需要占用额外的安装空间和增加结构重量，也会影响托辊的冷却效果。
三、封堵板封堵板是一种比较简单的托辊密封结构，它安装在托辊端盖的一侧或两侧，可以起到防止灰尘和异物进入托辊内部的作用。
与密封圈和密封罩相比，封堵板的结构更为简单，安装和拆卸都比较便捷。
但是封堵板本身并没有涂覆防锈涂层，如果没有及时进行维护和更换，容易导致托辊锈蚀和磨损，从而影响其使用寿命。
总之，不同的托辊密封结构各有优劣，应根据具体需求选用。
无论选择何种结构，都需要注意安装和维护，以确保托辊的密封性能和寿命。
同时，随着科技的不断发展，新材料、新工艺也将不断涌现，相信未来的托辊密封结构会更加完善和高效。
托辊百科
托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。
虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。
判断托辊好坏的标准有以下几条：托辊径向跳动量；托辊灵活度；轴向窜动量。
2主要分类1、按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。
2、主要有槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。
（1）槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆托辊、变槽角型托辊、过渡型托辊、V型托辊等；（2）平行托辊有普通型托辊、梳型托辊、前倾型托辊、钢胶型托辊、螺旋型托辊等；（3）调心托辊有通用型、摩擦可逆型托辊、强力型托辊、锥托辊、螺旋型托辊、组合型托辊等；(4) 缓冲托辊有弹簧板型托辊、缓冲圈型托辊、强力缓冲型托辊、可调弹力型托辊、吊挂型托辊等；陶瓷托辊简称瓷托辊，此产品不仅具有耐磨、耐酸碱盐、抗氧化，运陶瓷托辊陶瓷托辊行稳定，防盗等特点，而且陶瓷托辊可有效防止皮带跑偏，减少皮带的局部损失，延长皮带使用寿命，减少了频繁更换托辊在露天恶劣环境下使用，陶瓷托辊要比普通托辊寿命长的多。
陶瓷托辊强度高，耐磨性能好。
陶瓷托辊使用寿命长，且能减少皮带磨损。
耐高温、抗氧化，抗腐蚀性能强,陶瓷托辊适宜于各种恶劣环境。
无静电，磨损碰撞时不易产生火花，陶瓷托辊适宜于煤井等易环境。
性能稳定, 能有效防止皮带运输机跑偏、拉叉、发热起火工。
尼龙托辊：磨擦系数低，耐磨，不易损伤皮带。
自润滑性优良，使用过程中，无需注油而能在恶劣的环境条件下运转，不易卡死，有较好的防磁特性。
抗腐蚀性，抗老化性强，耐弱酸，弱碱和有机溶剂的腐蚀，不毒不污染能承受反复冲击和震动。
尼龙托辊本身重量轻，只有金属件的三分之一，安装方便，维修率低噪音小，运转平稳，节能，可提高使用周期尼龙托辊防尘，防水性能好，在多扬灰环境中使用，不易进水。
浅析皮带机托辊密封结构
浅析皮带机托辊密封结构皮带机托辊是皮带机的重要零部件之一，其密封结构的设计和制造质量直接影响着皮带机整体的运行效率和使用寿命。
本文将从几个方面对皮带机托辊密封结构进行浅析，以帮助读者更好地了解和应用这一重要的机械零部件。
一、皮带机托辊密封结构的重要性在皮带机的运行过程中，托辊处于密封状态下非常重要。
良好的密封结构可以有效阻止外部灰尘、杂质等进入托辊内部，减少托辊和皮带的磨损，延长使用寿命。
合理的密封结构设计可以有效防止润滑脂等润滑材料外溢，保持皮带机运行的清洁和安全。
有效的密封结构还可以降低摩擦阻力，减少功率消耗，提高机械传动效率。
皮带机托辊的密封结构设计与制造质量是十分重要的，不仅涉及到皮带机的运行稳定性和可靠性，也直接关系到设备的维护成本和使用效益。
1. 钢管式托辊密封结构钢管式托辊是一种比较常见的托辊类型，其密封结构主要由端盖和密封圈组成。
端盖通常采用铸铁或钢铸件加工而成，具有较好的刚性和耐磨性，密封圈一般选用橡胶或聚氨酯材料制成，能够有效阻止外部杂质进入托辊内部，并保持润滑脂不外溢。
2. 塑料管式托辊密封结构塑料管式托辊是一种新型的托辊结构，其密封结构通常采用端盖和密封圈以及塑料管组成。
塑料管具有较好的耐磨性和耐腐蚀性，而且重量轻，可以减少设备的运行阻力。
密封圈的选材和设计也相对较新，能够更好地适应不同工作环境的要求。
1. 材料选择密封结构所选材料必须具有良好的耐磨性、耐腐蚀性和耐高温性能，能够在恶劣环境下保持良好的密封效果。
2. 结构设计密封结构的设计应尽可能简单、紧凑，避免死角和脏污积存，方便清洁和维护。
3. 密封性能密封结构的设计应能够保持长时间有效的密封性能，避免因密封失效而导致的润滑脂外溢和杂质进入。
4. 维护易用密封结构的设计应考虑到维护和更换的方便性，减少因维护不及时而导致的设备停机时间。
托辊密封结构的设计要点主要包括材料选择、结构设计、密封性能和维护易用性等方面，只有全面考虑这些因素，才能设计出优秀的托辊密封结构。
皮带输送机托辊密封结构设计
皮带输送机托辊密封结构设计摘要：托辊在带式输送机中的占比比较大，而带式输送机主要应用于粮站、煤矿和矿山等的运输。
托辊的整体结构一般比较单一，多数情况由轴承座、辊筒、轴承、润滑脂、密封件以及轴等这些零件构成。
常用的托辊自身存在许多不足，主要是体积比较大、磨损较大、容易被腐蚀、使用期较短，这主要是托辊的工作环境引起的，托辊主要被用于一些比较恶劣的工作环境中，而且它本身的构造也不完美。
所以，改善传统的托辊势在必行。
关键词：托辊；密封结构；带式输送机1.新型密封结构托辊的材料最近几年，我国在高分子材料方面突破很大，非金属制品的应用范围越来越广。
其中尼龙是应用比较广的一种材料。
尼龙又可以叫做聚酞胺,国际上称为Polyamide，属于热塑性塑料，比较抗磨、防腐蚀，同时还能够自发的润滑。
不止如此，在尼龙中加入某些助剂能够将尼龙的性能进行完善，这样尼龙在抗静电和导电方面就会有很大的进步。
所以，在煤矿设备中应用尼龙是一个不错的选择。
己内酞胺又可以叫做尼龙6是最初的聚酞胺类聚合物，应用量最大。
为了节能环保，减轻托辊的重量，本文将金属托辊替换，选择了尼龙托辊。
而且现在尼龙托辊已经在进行买卖，可以采购。
本文将重点对托辊的密封结构进行研究。
为了满足《煤矿安全规定》的要求，保证托辊材料能够抗静电和阻燃，本文选择的托辊材料是改性尼龙。
另一个应用比较广泛的托辊材料是超高分子量聚乙烯，它的抗冲击性、自润滑性和耐腐蚀性都比较好。
在使用超高分子量聚乙烯的时候，需要添加某些助剂，因为它的分子链结构比较特殊，这样能够将它的性能完善，如果实在煤矿井下应用，则需要增加抗静电剂和阻燃剂，这样才能顺利完成煤矿生产的工作。
2.新型密封结构托辊的密封结构上述罗列了传统托辊的密封结构的优点和不足。
即使迷宫密封存在些许不足，但是非接触迷宫式密封的应用率仍是比较广。
近期，大量的专家仔细的研究了迷宫密封，将能够影响迷宫密封效果的各项因素进行了详细的研究，比如迷宫密封的齿形、迷宫密封的齿数和迷宫密封的空腔宽深比等等。
