1、管道支架的制造标准
a) 设计规则：管道支架应符合国家标准规定，满足各局部荷载以及承受壁厚及消能器所需要的设计要求。
b) 结构厚度：制作管道支架厚度应严格按照国家标准，管道支架结构件厚度不应低于受力元件厚度，并结合实际使用条件作出调整。
c) 热处理技术：管道支架完成后，应进行热处理，热处理应严格按照国家相关标准的要求，使制作好的管道支架达到抗腐蚀、抗侵蚀，使得支架最大限度延长使用寿命。
2、管道支架安装标准
a) 基础安装：管道支架基础支撑装置应具有足够的承载能力和安全性，除安装了消能器的管道支架外，其余支架安装时，最小支撑间距不得小于管道的直径加厚度的1.5倍。
b) 接头固定：所有管道接头应固定牢固、相应的螺栓和螺母紧固扭矩均按国家标准要求。
c) 绝缘施工：为早日检修使用，减少安装工期，管道应由上至下依次加固管道支架和管道支架连接件，完成后应布置密封钢带或其他绝缘施工。
管道支架制作安装标准规范

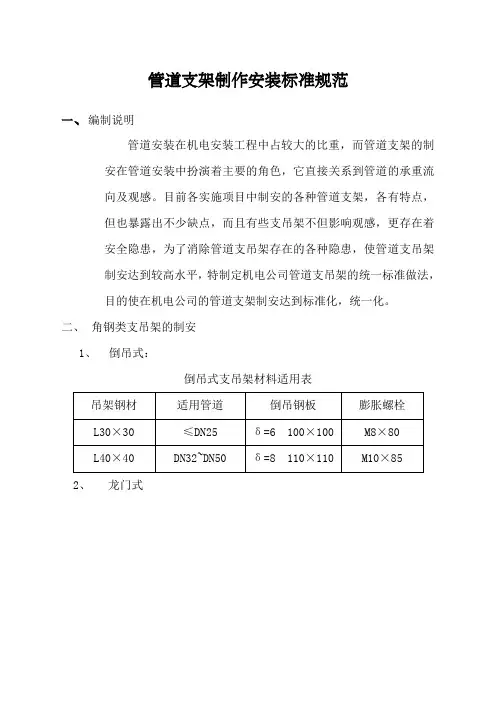

管道支架制作安装标准规范Last updated on the afternoon of January 3, 2021一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。
目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。
二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×852、龙门式30 5～10 （根据角钢大小而选定，其余倒角类同。
）龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×853、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ注：如≥DN200则用槽钢型支架。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架制作安装标准规范
管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。
目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。
二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表2、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注 L30×30 ≤DN25 M8×80 适用于Ⅰ型 L40×40 DN32~DN80 M10×85 适用于Ⅰ型 L50×50 DN100~DN150 M12×100 适用于Ⅰ L30×30 DN25~DN50 M8×80 适用于Ⅱ L40×40 DN60~DN150M10×85适用于Ⅱ4、水平式支架 I 型：水平龙门式305～10 （根据角钢大小而选定，其余倒角类同。
）Ⅱ型：水平单支角钢组合式水平式支架材料适用表支架型材 适用管道 支架底板 膨胀螺栓 备注 L40×40DN65~DN80δ=8 110×110M10×85适用I 型L40×40 ≤DN50 M10×85 适用Ⅱ型 L50×50DN60~DN100M10×100适用Ⅱ型5、 座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。
管道支架安装规范
管道支架安装规范
管道支架安装的规范主要包括以下几个方面：
1. 材料选择：支架材料应符合相关的标准和规范要求。
常
用的支架材料包括钢制管夹、角钢、型钢、槽钢等，材料
的选择应根据管道的使用环境和载荷要求来确定。
2. 安装位置和间距：支架的安装位置和间距应符合设计要求。
一般来说，管道的水平支架间距不超过3m，垂直支架间距不超过2m；支架与管道的固定点应设置在弯管和终点附近。
3. 固定方式：支架与管道的连接应采用可靠的固定方式，
常用的固定方式有焊接、螺栓连接和卡箍连接等。
焊接时
应符合相关的焊接工艺规范，螺栓连接时应使用高强度螺栓，并且需要按照规范要求进行预紧力的控制。
4. 支架间隔：对于水平管道，支架间距应根据管道的材质、直径、载荷等因素来确定，一般要求支架间距均匀、合理，以保证管道的稳定性和安全性。
5. 支架高度：支架的高度应根据管道的设计要求和使用环
境来确定，一般来说，支架高度应使管道保持合适的坡度，以保证管道的正常排放和运输。
6. 安装注意事项：在安装过程中，需要注意支架的水平和
垂直度，确保支架的安装位置准确且稳固。
支架与管道的
接触面应平整，避免出现摩擦和损伤。
以上是管道支架安装的一些常规规范，具体的安装方法和
要求还需要根据具体的项目和设计要求而定，建议在安装
过程中参考相关的标准和规范，并由专业人员进行操作。
管道支架制作安装标准规范-管道支架规范
管道支架制作安装标准规范-管道支架规范膨胀螺栓M10×85M12×100备注座地式支架适用于室外地面、天面露台地面，必须安装在高于地面50mm的水泥基础上。
支架材料应根据管道直径和重量来选择，以确保安全和稳定性。
三、槽钢型支架的制安槽钢型支架适用于大型管道或重型管道的支撑。
槽钢型支架应按照设计图纸制作，其尺寸和型号应满足设计要求。
支架的制作和安装必须符合相关标准和规范，确保支架的稳定性和安全性。
支架的材料应选用高质量的钢材，以确保其强度和耐久性。
四、总结管道支架的制作和安装对管道的承重和流向有着直接的影响。
为了确保管道的安全和观感，制定统一的标准规范是非常必要的。
不同类型的管道支架应根据管道直径和重量来选择，以确保其稳定性和安全性。
在制作和安装过程中，必须严格按照相关标准和规范进行操作，确保管道支架制作和安装达到标准化和统一化。
Delta = 8110 x 110For the n bolt M10 x 85.Delta = x 120 for M12 x 100.6.Wall-mounted bracket (XXX)I。
Type L bracket (column length to crossbar length。
of 1:1) Material table for wall-mounted brackets:ProfileL40 x 40L50 x 50Applicable pipeDN50DN60 ~ DN100XXXM10 x 100M12 x 100Note: XXX。
XXX.II。
Type III Triangle BracketXXX hangers1.XXXI。
n of crossbeam (1) II。
Ceiling n type III。
n of crossbeam (2)XXX):n bracket profile6# channel XXX8# channel XXX10# channel XXXApplicable pipeDN200DN250DN30 ~ DN40Support baseDelta = x 150 Delta = x 170 Delta = x 190 XXXM12 x 100M12 x 100M12 x 1202.XXX:XXX:n bracket profile 6# channel XXX 8# channel XXX 10# channel XXX Applicable pipe DN10 ~ DN150 DN200 ~ DN250 DN300 ~ DN400 Support base Delta = x 150Delta = x 170Delta = x 190XXXM12 x 100M12 x 100M12 x 120Note: Support measures should be added at the top and bottom of the riser.4.XXX of supported pipes can be increased by one when the pipe XXX)1.XXXXXX:n bracket profileL30 x 30L40 x 40L50 x 50Maximum number of supported pipesDN25 x 2DN32 ~ DN65 x 2DN80 ~ DN150 x 2Support baseDelta = 8100 x 100Delta = x 110Delta = x 110XXXM10 x 85M10 x 85M12 x 1002.Floor-XXX)XXX:n bracket profileL30 x 30L40 x 40L50 x 50Maximum number of supported pipes DN25 x 2DN32 ~ DN65 x 2DN80 ~ DN150 x 2Support baseDelta = 8100 x 100Delta = x 110Delta = x 110XXXM10 x 85M12 x 1003.Horizontal gantry bracket XXX:n bracket profileL40 x 40L50 x 50最大支承管道数量如下：DN40以下：2组DN50至DN100：2组支架底板厚度如下：DN40以下：δ=8*110DN50至DN100：δ=10*110膨胀螺栓规格如下：DN40以下：M10*85DN50至DN100：M12*100挂墙式支架适用于冷媒管的敷设，使用L50角钢时需隔组吊杆加固，立柱与横担之比为2:3.支架型材为L40*40，适用管道为不超过2组的冷媒管，膨胀螺栓规格为M10*100.支架间距应不超过1.5米。
