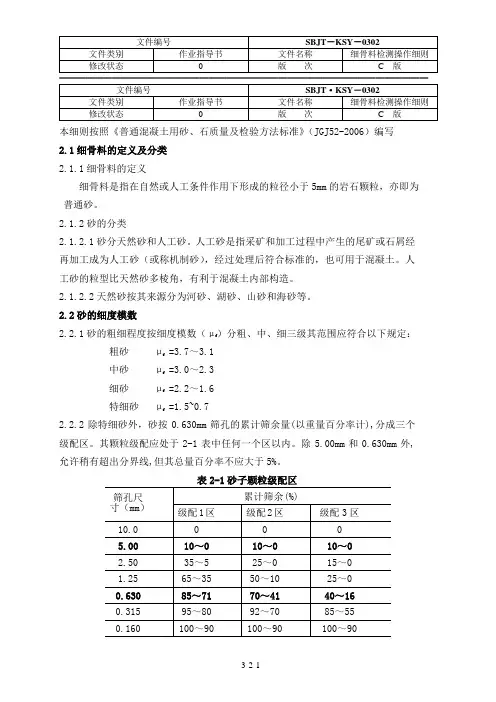

第二章 细骨料砂试验
本细则按照《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）编写2.1细骨料的定义及分类2.1.1细骨料的定义细骨料是指在自然或人工条件作用下形成的粒径小于5mm的岩石颗粒，亦即为普通砂。
2.1.2砂的分类2.1.2.1砂分天然砂和人工砂。
人工砂是指采矿和加工过程中产生的尾矿或石屑经再加工成为人工砂（或称机制砂），经过处理后符合标准的，也可用于混凝土。
人工砂的粒型比天然砂多棱角，有利于混凝土内部构造。
2.1.2.2天然砂按其来源分为河砂、湖砂、山砂和海砂等。
2.2砂的细度模数2.2.1砂的粗细程度按细度模数（μ）分粗、中、细三级其范围应符合以下规定：f=3.7～3.1粗砂μf=3.0～2.3中砂μf=2.2～1.6细砂μf=1.5~0.7特细砂μf2.2.2除特细砂外，砂按0.630mm筛孔的累计筛余量(以重量百分率计),分成三个级配区。
其颗粒级配应处于2-1表中任何一个区以内。
除5.00mm和0.630mm外,允许稍有超出分界线,但其总量百分率不应大于5%。
表2-1砂子颗粒级配区配制混凝土时宜优先选用Ⅱ区砂。
当采用Ⅰ区砂时（Ⅰ区砂砂粒较粗，混凝土拌和物保水性较差，适宜配制富混凝土和低流动性混凝土），应提高砂率，并保持足够的水泥用量，满足混凝土的和易性；当采用Ⅲ区砂时（Ⅲ区砂砂粒较细，混凝土拌和物保水性好，但干缩较大），宜适当降低砂率；当采用特细砂时，应符合相应的规定。
配制泵送混凝土，宜选用中砂。
砂筛应采用方孔筛。
砂的公称粒径、砂筛筛孔的公称直径和方孔筛筛孔边长应符合表2-2的规定。
表2-2 砂的公称粒径、砂筛筛孔公称直径和方孔筛筛孔边长尺寸2.2.3砂的细度模数计算式如下：（β2+β3+β4+β5+β6）－5β1μf =………………………………（2-1）100－β 1式中μf—细度模数；β1、β2、β3、β4、β5、β6—分别为5.00mm、2.50mm、1.25mm、0.630mm、0.315mm、0.160mm各筛上的累计余百分数。
2.试验员考试试题(细骨料篇)
中国中铁隧道集团六沾铁路W4标中心试验室试验考试试题（细骨料篇）姓名得分一、填空题（共25空，每空2分）1．同产地、同规格的细骨料，应以t或m3为一验收批。
2．在检测细骨料的泥块含量时，应将试样过公称直径m m的方孔筛，取筛上的试样进行试验；将试样置于水中充分拌匀后浸泡小时，然后用手碾碎泥块后，再将试样放在公称直径为μm的方孔筛上进行淘洗。
3．砂子的筛分曲线表示砂子的；细度模数表示沙子的。
4．烘前砂样的质量为300克，烘干后砂样的质量为288克，则砂的含水%。
5．在细骨料的试验中，采用细度模数对砂子进行粗、中、细的划分，粗砂的细度模数为～、中砂为～，细砂为～，两次细度模数计算相差大于时应重新取样试验。
6．人工砂的压碎指标试验，先将试样筛分为个粒级，每个粒级需试验次，其结果的平均值做为单粒级的压碎指标值。
7．在对细骨料进行常规检测前应将试样先通过公称直径mm的筛孔。
试样应在±℃烘箱中烘干至恒重。
8．在检测细骨料有机物含量时，盛试样的溶液与标准溶液的颜色相比较：如果试样上部溶液颜色浅于标准溶液的颜色，则判定试样的有机物含量。
9．亚甲蓝法判定石粉含量试验，当MB 时，可以判定机制砂中的石粉是以泥粉为主。
10．细骨料的表观密度试验，应称取试样放入盛有冷开水的容量瓶中静置h。
试验结果精确到kg/m3。
以两次试验结果算数平均值为最终值，两次结果大于kg/m3，应重新取样进行试验。
11．某批砂的表观密度为2650kg/m3，紧密密度为1700 kg/m3，则其紧密空隙率为。
12．细骨料取样时，应铲除砂堆表层，从各部位抽取大致相同的份，组成一组样品。
13．细骨料经过筛分可得出颗粒级配，砂的实际颗粒级配与规定的级配区相比，除公称粒径为mm和μm的累积筛余外，其余公称粒径的累积筛余可少有超出分界线，但总量不应大于%。
二、计算题（共2题，第一题12分，第二题8分）（须写出计算过程）1．有一组砂经筛分，测得其各筛筛余量分如下表，计算该砂的细度模数。
对现行水工规范细骨料含水率和粗骨料超逊径问题的分析及建议
对现行水工规范细骨料含水率和粗骨料超逊径问题的分析及建议【摘要】现行水工规范对水工混凝土细骨料饱和面干含水率、粗骨料的超逊径质量标准以及试验方法给予了明确的规定。
在工程实际应用中,这些规范存在着一些问题,本文对存在的问题进行分析并提出建议。
【关键词】水工混凝土;细骨料饱和面干含水率;超逊径;分析及建议1. 约定为了叙述的简便,约定如下:(1)现行《水工混凝土施工规范DL/T 5144-2001》,简称《施工规范》。
(2)现行《水电水利基本建设工程单元工程质量等级标定标准DL/T 5113.1-2005》,简称《质量评定标准》(3)现行《水工混凝土砂石骨料试验规程DL/T 5151-2001》简称《试验规程》(4)含水率、表面含水率等,均指饱和面干含水率。
2. 细骨料的含水率2.1 规范规定。
《施工规范》第5.2.7明确,“人工砂饱和面干的含水率不宜超过6%”。
《质量评定标准》中,“表A.34 混凝土拌和质量评定表”和“表B3 混凝土拌和质量的检查项目和质量标准”均规定,“砂子饱和面干含水率≤6%的频率”,不小于70%时,拌和质量评定为“合格”,不小于90%时,拌和质量评定为“优良”。
2.2 问题分析。
显然,规范和标准均认为,混凝土细骨料的含水率相当重要,饱和面干含水率一般应当不大于6%,如果大于6%的比例较高,例如大于30%时,《质量评定标准》甚至认为混凝土拌和物质量不合格。
如何理解混凝土细骨料含水率对混凝土性能产生什么样的影响,是正确解决上述问题的关键所在。
细骨料的含水率是否一定需要进行如此严格的限制,应当考虑两方面的问题:(1)普适性:即这一要求是否可以普遍适用于众多水电工程,也就是通常所说的是否具有广泛的可操作性。
(2)必要性:即这一要求是否为工程质量控制所必须,如果不满足这一要求,是否会对混凝土的施工和质量产生不良影响。
2.2.1 普适性的讨论。
目前,水电工程混凝土已经很少使用天然骨料,主要使用人工破碎骨料。
中心试验室粗细骨料试验检测作业指导书
中心试验室粗细骨料试验检测作业指导书执行标准：《普通混凝土用砂、石质量及检验方法标准》JTJ52-2006 《建筑用砂》（GB/T14684-2011）《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2010）《铁路混凝土用骨料碱活性试验方法》（TB/T3054-2002）《建筑用碎石、卵石》（GB/T14685-2011）一、细骨料-砂1、分类与规格1）分类砂是指粒径为0.16～5mm的岩石颗粒。
通常分为天然砂、机制砂两类。
2）规格砂按细度模数分为粗、中、细三种规格，其细度模数分为：粗砂：3.7～3.1 中砂：3.0～2.3 细砂：2.2～1.6 3）类别砂按技术要求分为Ⅰ类、Ⅱ类、Ⅲ类。
强度等级大于C60的混凝土宜用Ⅰ类砂；强度等级C30～C60及有抗冻、抗渗或其他要求的混凝土宜用Ⅱ类砂、强度等级小于C30的混凝土和建筑砂浆宜用Ⅲ类砂。
2、技术要求1）颗粒级配细度模数为3.7～1.6的砂，按600um筛孔的累计筛于量分为三个级配区，砂的颗粒级配应符合表3.1的规定。
注：1.砂的实际颗粒级配与表中所列数字相比，除 4.75m m和600u m筛档外，可略有超出，但超出总量不得大于5%.2.1区人工砂中150u m筛孔的累计筛于可放宽到100～85，2区人工砂中150u m筛孔的累计筛于可放宽到100～80，3区人工砂中150u m筛孔的累计筛于可放宽到100～75.用于筛分析的试样，颗粒粒径不应大于10mm。
试验前应将来样通过10mm筛，并记录粒径大于10mm以上的颗粒占总量的百分率。
当采用1区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用3区砂时，宜适当降低砂率，以保证混凝土的强度。
2）含泥量、石粉含量和泥块含量天然砂的含泥量和泥块含量应符合3.2的规定。
机制砂的石粉含量和泥块含量应符合表3.3的规定。
3）有害物质砂中不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物。
项目二细骨料检测-PPT精品文档
二、教学目标 1.能力目标
会查阅相关检测标准，在标准要求的 试验环境下操作。按试验要求缩分该试验样 品量；根据标准能写出试验用仪器和试验步 骤；能熟练操作仪器；能对细骨料的颗粒级 配、粗细程度的判定，能对细骨料的表观密 度、堆积密度和含泥量测定，会填写试验原 始记录；能对检测数据进行处理。
黄河水利职业技术学院
黄河水利职业技术学院
《水工建筑材料》
3.素质目标 通过阅读检测标准，培养学生分析问 题的能力；正确使用试验仪器设备，培养 规范的操作习惯；通过试验操作，锻炼学 生团队的合作能力以及动手操作和解决问 题的能力。
黄河水利职业技术学院
《水工建筑材料》
学习重点
细骨料的验收要求、质量标准、取 样要求及送检程序；细骨料的主要 技术性能指标。
返回
黄河水利职业技术学院
《水工建筑材料》
堆积密度与孔隙率
试样制备
试 验 方 法
松散堆积密度测定
紧密堆积密度测定
返回
黄河水利职业技术学院
《水工建筑材料》
含泥量
试验方法
试样缩分放入烘箱中烘干至恒量，冷却至室温后，分成两份备用
称取试样精确至0.1g。将试样置于容器中， 注入清水充分搅均后浸泡2h
润湿筛子，将浑浊液缓缓倒人套筛中滤去小于75μm的颗粒。
《水工建筑材料》
2.知识目标
熟练掌握试验环境要求；各试验仪器指标；能够说 出相关的仪器设备名称及操作方法；能熟练计算细度模 数及绘制颗粒级配曲线；掌握细骨料的颗粒级配合格的 判定及粗细程度的判定；能正确分析颗粒级配及粗细程 度对混凝土性能的影响；能熟练说出砂子表观密度测定 的步骤；明确表观密度测定的意义，能说出影响砂子表 观密度的因素；能熟练砂子堆积密度测定的步骤；明确 堆积密度测定的意义，能说出影响砂子堆积密度的因素； 能简单陈述材料空隙率、孔隙率的计算方法、意义、应 用；明确含泥量的概念，能熟练说出砂子含泥量测定的 步骤，会分析含泥量对混凝土质量的影响，能清楚表述 不同强度混凝土对含泥量的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细骨料石粉含量试验
一、目的与适用范围
用亚甲蓝法测定细骨料(天然砂、石屑、机制砂)中石粉含量。
二、仪具设备
（1）鼓风烘箱能使温度控制在105℃±5℃；
（2）天平：称量1000g ，感量0.1g 及称量100g 感量0.01g 各
一台；
（3）方孔筛：孔径为75μm 及1.18㎜的筛各一只；
（4)容器要求淘洗试样时保持试样不溅出(深度大于250mm ）；
（5）移液管：5mL 、2mL 移液管各一个；
（6）三片或四片式叶轮搅拌器：转速可调[最高达直径（600±
60）r/min],直径（75±10）mm ；
（7）定时装置：精度1s ；
（8) 容量瓶：1L ；
（9）温度计：精度1℃；
（10）玻璃捧：2支（直径8㎜，长300㎜）；
（11）搪瓷盘、毛刷、1000ml 烧杯等。
三、试剂和材料
（1）亚甲蓝：（O H S CIN H C 2318163•）含量≥95%；
（2）亚甲蓝溶液：将亚甲蓝粉末在（100±5）℃下烘干至恒量
（若烘干温度超过105℃亚甲蓝粉末会变质），称取烘干亚甲蓝粉末
10g ，精确至0.01g ，倒入盛有约600mL 蒸馏水（水温加热至35—40℃）
的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
振荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色储藏瓶中，标明制备日期，失效日期（亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
（3）定量滤纸：快速。
四、试验步骤
1、亚甲蓝MB值的测定
a)称取试样200g，精确至0.1g。
将试样倒入盛有500mL±5mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后持续以（400±40）r/min转速搅拌，直至试验结束。
b) 悬浮液中加入5mL亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒沾取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8mm~12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以便滤纸表面不与任何固体或液体接触）上。
若沉淀物周围未出现色晕，再加入5mL亚甲蓝溶液，继续搅拌1min，再用玻璃棒沾取一滴悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次沾染试验。
若色晕在4min内消失，再加入5mL亚甲蓝溶液；若色晕在第5min消失，再加入2mL亚甲蓝溶液。
两种情况下，均应继续进行搅拌和沾染试验，直至色晕可持续5min。
c) 记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1mL。
2、亚甲蓝的快速试验
a)按1、a)中制样；
b)按1、b)搅拌；
c)一次性向烧杯中加入30ml亚甲蓝溶液，在（400±40）r/min 转速持续搅拌8min，然后用玻璃棒沾取一滴悬浮液，滴于滤纸上，观察沉淀物周围是否出现明显色晕。
3、测定人工砂中含泥量或石粉含量
a)按规定取样，并将试样缩分至约1100g，放在烘箱中在（105±5℃）下烘干至恒量，待冷却至室温后，分为大致相等的两份备用。
b)称取试样500g，精确至0.1g。
将试样倒入淘洗容器中，注入清水，使水面高于试样面约150mm，充分搅拌均匀后，浸泡2h，然后用手在水中淘洗试样，使尘屑、淤泥和粘土与砂粒分离，把浑水缓缓倒入1.18mm及75mm的套筛上（1.18mm筛放在75mm 筛上面），滤去小于75mm的颗粒。
试验前筛子的两面应先用水润湿，在整个过程中应小心防止砂粒流失。
c)再向容器中注入清水，重复上述操作，直至容器内的水目测清澈为止。
d) 用水淋洗剩余在筛上的细粒，并将75mm筛放在水中(使水面略高出筛中砂粒的上表面)来回摇动，以充分洗掉小于75mm的颗粒，然后将两只筛的筛余颗粒和清洗容器中已经洗净的试样一并倒入搪瓷
盘，放在烘箱中于105±5℃下烘干至恒量，待冷却至室温后，称出其
质量，精确至0.1g 。
五、结果计算与评定
（1）亚甲蓝MB 值结果计算
甲蓝值按下式计算，精确至0.1。
100⨯=G
V MB 式中：MB ——亚甲蓝值，g/㎏，表示每千克0—2.36mm 粒级 试样所消耗的亚甲蓝克数；
G ——试样质量，g ；
V ——所加入的亚甲蓝溶液的总量，mL 。
注：公式中的系数10 用于将每千克试样消耗的亚甲蓝溶液体积换算
成亚甲蓝质量。
（2）亚甲蓝试验结果评定应符合下列规定：
当MB 值<1.4时，则判定是以石粉为主；当MB 值≥1.4，则判定是
以泥粉为主。
（3）亚甲蓝快速试验结果评定
若沉淀物周围出现明显色晕，则判定亚甲蓝快速试验为合格，若
沉淀物周围未出现明显色晕，则判定亚甲蓝快速试验为不合格。
（4）人工砂中含泥量或石粉含量计算
含泥量或石粉含量按下式计算，精确至0.1%： %1000
10a ⨯-=G G G Q
式中：a Q——含泥量，%；
G0——试验前烘干试样的质量，g；
G1——试验后烘干试样的质量，g。
六、数据记录
含泥量或石粉含量取两个试样的试验结果算术平均值作为测定值。
