石粉含量试验
细骨料石粉含量试验

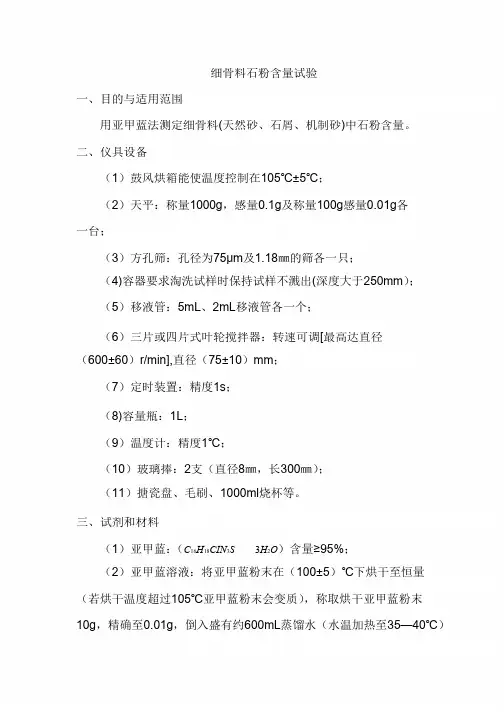

细骨料石粉含量试验一、目的与适用范围用亚甲蓝法测定细骨料(天然砂、石屑、机制砂)中石粉含量。
二、仪具设备(1）鼓风烘箱能使温度控制在105℃±5℃；（2）天平:称量1000g ，感量0.1g 及称量100g 感量0。
01g 各一台；（3）方孔筛：孔径为75μm 及1。
18㎜的筛各一只；(4）容器要求淘洗试样时保持试样不溅出（深度大于250mm ）；（5）移液管：5mL 、2mL 移液管各一个;（6)三片或四片式叶轮搅拌器:转速可调[最高达直径（600±60）r/min ］,直径(75±10）mm ；（7）定时装置：精度1s ；（8） 容量瓶：1L;（9）温度计：精度1℃；(10）玻璃捧：2支（直径8㎜,长300㎜）;（11）搪瓷盘、毛刷、1000ml 烧杯等。
三、试剂和材料（1）亚甲蓝：（O H S CIN H C 2318163•）含量≥95%；（2）亚甲蓝溶液:将亚甲蓝粉末在（100±5）℃下烘干至恒量（若烘干温度超过105℃亚甲蓝粉末会变质),称取烘干亚甲蓝粉末10g ，精确至0.01g,倒入盛有约600mL 蒸馏水(水温加热至35—40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度.振荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色储藏瓶中，标明制备日期，失效日期(亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
（3）定量滤纸：快速。
四、试验步骤1、亚甲蓝MB值的测定a）称取试样200g，精确至0。
1g。
将试样倒入盛有500mL±5mL 蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min,形成悬浮液,然后持续以(400±40）r/min转速搅拌，直至试验结束。
石粉含量试验(亚甲蓝法)

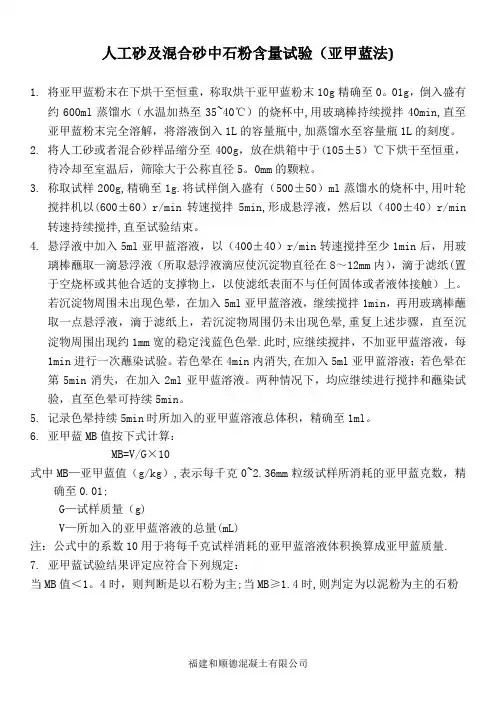

人工砂及混合砂中石粉含量试验（亚甲蓝法)1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至0。
01g，倒入盛有约600ml蒸馏水（水温加热至35~40℃）的烧杯中,用玻璃棒持续搅拌40min,直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中,加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于(105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5。
0mm的颗粒。
3.称取试样200g,精确至1g.将试样倒入盛有（500±50）ml蒸馏水的烧杯中,用叶轮搅拌机以(600±60）r/min转速搅拌5min,形成悬浮液，然后以（400±40）r/min 转速持续搅拌,直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸(置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕,重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕.此时,应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失,在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg）,表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，精确至0.01;G—试样质量（g)V—所加入的亚甲蓝溶液的总量(mL)注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量.7.亚甲蓝试验结果评定应符合下列规定：当MB值＜1。
石粉含量试验步骤
石粉含量试验步骤石粉是一种常用的建筑材料，具有很高的强度和耐久性。
在使用石粉进行建筑施工前，需要进行石粉含量的试验，以确定最佳的配比。
以下是石粉含量试验的一般步骤。
1.概述试验目的和方法：首先，应对试验目的、方法和标准进行概述。
试验的目的是确定最佳的石粉含量，以获得满足特定需求的混凝土。
2.石粉试件的制备：根据试验要求，将石粉与水掺和，以制备各种石粉试件。
石粉试件的形状和尺寸应符合标准规定，通常采用立方体或圆柱体形状。
3.原材料的测试：在开始试验之前，需要对使用的原材料进行测试和评估。
常见的原材料包括石粉、水泥、砂、骨料等。
测试项目包括颗粒分析、物理性质、化学性质以及掺和物的含量等。
4.混凝土配比设计：根据试验目的和试验数据，设计不同石粉含量的混凝土配比。
配比设计应考虑到混凝土的强度、流动性、抗裂性等方面的要求。
5.试件制备：按照确定的混凝土配比，制备不同石粉含量的混凝土试件。
试件的制备过程需要严格控制投料、搅拌和振捣的顺序和工艺。
6.试件养护：制备好的混凝土试件需要进行一定的养护，以确保其充分硬化和强度发展。
养护方法包括湿养护、温养护和保温养护等。
7.强度测试：根据试验方法和标准规定的时间，对混凝土试件进行强度测试。
通常采用压缩试验、弯曲试验和抗拉试验等方法来检测混凝土的强度。
8.结果分析：通过分析试验结果，评估不同石粉含量的混凝土性能。
常见的评估指标包括强度、抗裂性能、持久性、流动性以及经济性等。
9.结论和建议：根据试验结果和分析，得出结论，并提出最佳石粉含量的建议。
根据实际需求，可以确定合适的石粉含量范围，并制定使用建议。
10.报告编写：根据试验过程和结果，编写试验报告。
报告应包括试验目的、方法、原材料测试、配比设计、试件制备、试件养护、强度测试、结果分析、结论和建议等内容。
总结：石粉含量试验是确定混凝土配比的关键环节之一，通过合理的试验设计和分析，可以获得最佳的石粉含量。
试验过程中需要严格按照试验方法和标准规定进行，充分掌握原材料的性质，并严格控制试件的制备和养护过程。
细骨料石粉含量试验
细骨料石粉含量试验一、目的与适用范围用亚甲蓝法测定细骨料(天然砂、石屑、机制砂)中石粉含量。
二、仪具设备（1）鼓风烘箱能使温度控制在105℃±5℃；（2）天平：称量1000g，感量0.1g及称量100g感量0.01g各一台；（3）方孔筛：孔径为75μm及1.18㎜的筛各一只；（4)容器要求淘洗试样时保持试样不溅出(深度大于250mm）；（5）移液管：5mL、2mL移液管各一个；（6）三片或四片式叶轮搅拌器：转速可调[最高达直径（600±60）r/min],直径（75±10）mm；（7）定时装置：精度1s；（8)容量瓶：1L；（9）温度计：精度1℃；（10）玻璃捧：2支（直径8㎜，长300㎜）；（11）搪瓷盘、毛刷、1000ml烧杯等。
三、试剂和材料（1）亚甲蓝：（C16H18CIN3S3H2O）含量≥95%；（2）亚甲蓝溶液：将亚甲蓝粉末在（100±5）℃下烘干至恒量（若烘干温度超过105℃亚甲蓝粉末会变质），称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600mL蒸馏水（水温加热至35—40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
振荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色储藏瓶中，标明制备日期，失效日期（亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
（3）定量滤纸：快速。
四、试验步骤1、亚甲蓝MB值的测定a)称取试样200g，精确至0.1g。
将试样倒入盛有500mL±5mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后持续以（400±40）r/min转速搅拌，直至试验结束。
石粉含量试验(亚甲蓝法)
石粉含量试验(亚甲蓝法)石粉含量试验是指为了确定混凝土、砂浆等建筑材料中石粉含量的试验。
亚甲蓝法是目前较为常见的确定石粉含量试验方法之一，具有简单、快速、精确等优点，下面将详细介绍亚甲蓝法进行石粉含量试验的原理、步骤、注意事项和结果分析。
1.试验原理亚甲蓝法是利用石粉中的CaO或MgO与亚甲蓝溶液产生蓝色复合物的反应，从而测定石粉含量的试验方法。
其中，亚甲蓝分子中N=N键与Ca2+或Mg2+离子形成配位偶联物，从而消耗亚甲蓝分子的颜色，所剩余的亚甲蓝分子的浓度就可以反映出样品中CaO或MgO的含量，从而确定石粉含量。
2.试验步骤2.1 样品的制备将3个试件按比例混合后，再取四分之一作为试验样品，要求样品中的石粉粒度均匀、无团聚。
2.2 标准溶液的配制将1.246 g氨基甲酸加入约20 mL去离子水中，用盐酸调节pH值，配制出1 L 的亚甲蓝标准溶液，并用钾氯化物标准溶液标定。
2.3 试验操作①取一小量标准溶液，加入数滴亚甲蓝指示剂液，颜色为粉蓝色；②取样品1 g，加入约25 mL去离子水中，超声分散均匀后加入3 mL钾氢氧化溶液，搅拌均匀，使样品中的CaO或MgO石粉完全溶解，并加入数滴亚甲蓝指示剂，颜色为深蓝色；③将样品中亚甲蓝含量浓度减小的程度与标准溶液浓度之比，即为样品中石粉含量的百分数。
3.注意事项3.1 石粉的选取应选取粉末成分稳定，颜色均匀的样品，避免选择颗粒或掺杂多种杂质的石粉。
3.2 溶液的取样量样品加入去离子水量适中，吸取需加3 mL的钾氢氧化溶液，加入超声的条件下，搅拌均匀。
3.3 指示剂液的浓度指示剂液的浓度要稳定、均匀，如果不均匀将影响试验准确度，最好选择鲜制的，并根据实验的需要适当调节其酸度和浓度。
4.结果分析石粉含量试验结果反应的是样品中CaO或MgO含量的百分数，反映了石粉添加的浓度是否符合实际需要，是否达到了设计要求。
若石粉含量偏高，则混合物保水性好、泌水性差，拉伸强度、抗压强度高，但易开裂；石粉含量偏低，则混合物保水性差，泌水性好，拉伸强度、抗压强度低，易变形。
石粉含量试验(亚甲蓝法)
人为砂及混同砂中石粉含量考查（亚甲蓝法）之阳早格格创做1.将亚甲蓝粉终正在下烘搞至恒重，称与烘搞亚甲蓝粉终10g透彻至0.01g，倒进衰有约600ml蒸馏火（火温加热至35～40℃）的烧杯中，用玻璃棒持绝搅拌40min，曲至亚甲蓝粉终实足溶解，将溶液倒进1L的容量瓶中，加蒸馏火至容量瓶1L的刻度.2.将人为砂大概者混同砂样品缩分至400g，搁正在烘箱中于（105±5）℃下烘搞至恒重，待热却至室温后，筛除大于公称曲径5.0mm的颗粒.3.称与试样200g，透彻至1g.将试样倒进衰有（500±50）ml蒸馏火的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，产生悬浮液，而后以（400±40）r/min转速持绝搅拌，曲至考查中断.4.悬浮液中加进5ml亚甲蓝溶液，以（400±40）r/min转速搅拌起码1min后，用玻璃棒蘸与一滴悬浮液（所与悬浮液滴应使重淀物曲径正在8～12mm内），滴于滤纸（置于空烧杯大概其余符合的收撑物上，以使滤纸表面没有与所有固体大概者液体交触）上.若重淀物周围已出现色晕，正在加进5ml亚甲蓝溶液，继承搅拌1min，再用玻璃棒蘸与一面悬浮液，滴于滤纸上，若重淀物周围仍已出现色晕，重复上述步调，曲至重淀物周围出现约1mm宽的宁静浅蓝色色晕.此时，应继承搅拌，没有加亚甲蓝溶液，每1min举止一次蘸染考查.若色晕正在4min内消得，正在加进5ml 亚甲蓝溶液；若色晕正在第5min消得，正在加进2ml亚甲蓝溶液.二种情况下，均应继承举止搅拌战蘸染考查，曲至色晕可持绝5min.5.记录色晕持绝5min时所加进的亚甲蓝溶液总体积，透彻至1ml.6.亚甲蓝MB值按下式估计：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，透彻至0.01;G—试样品量（g）V—所加进的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝品量.7.亚甲蓝考查截止评比应切合下列确定：当MB值＜1.4时，则推断是以石粉为主；当MB≥1.4时，则判决为以泥粉为主的石粉祸修战逆德混凝土有限公司修筑用人为砂检测本初记录表同1页第1页。
细骨料石粉含量试验
细骨料石粉含量试验一、目的与适用范围用亚甲蓝法测定细骨料(天然砂、石屑、机制砂)中石粉含量。
二、仪具设备（1）鼓风烘箱能使温度控制在105℃±5℃；（2）天平：称量1000g ，感量0.1g 及称量100g 感量0.01g 各一台；（3）方孔筛：孔径为75μm 及1.18㎜的筛各一只；（4)容器要求淘洗试样时保持试样不溅出(深度大于250mm ）；（5）移液管：5mL 、2mL 移液管各一个；（6）三片或四片式叶轮搅拌器：转速可调[最高达直径（600±60）r/min],直径（75±10）mm ；（7）定时装置：精度1s ；（8) 容量瓶：1L ；（9）温度计：精度1℃；（10）玻璃捧：2支（直径8㎜，长300㎜）；（11）搪瓷盘、毛刷、1000ml 烧杯等。
三、试剂和材料（1）亚甲蓝：（O H S CIN H C 2318163 ）含量≥95%；（2）亚甲蓝溶液：将亚甲蓝粉末在（100±5）℃下烘干至恒量（若烘干温度超过105℃亚甲蓝粉末会变质），称取烘干亚甲蓝粉末10g ，精确至0.01g ，倒入盛有约600mL 蒸馏水（水温加热至35—40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
振荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色储藏瓶中，标明制备日期，失效日期（亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
（3）定量滤纸：快速。
四、试验步骤1、亚甲蓝MB值的测定a)称取试样200g，精确至0.1g。
将试样倒入盛有500mL±5mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后持续以（400±40）r/min转速搅拌，直至试验结束。
石粉含量试验(亚甲蓝法)
人工砂及混合砂中石粉含量试验（亚甲蓝法）1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至0.01g，倒入盛有约600ml蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.0mm的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，精确至0.01;G—试样质量（g）V—所加入的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工砂及混合砂中石粉含量试验（亚甲蓝法）
1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至，倒入盛有约600ml
蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，
待冷却至室温后，筛除大于公称直径的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶
轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻
璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：
MB=V/G×10
式中MB—亚甲蓝值（g/kg），表示每千克0~粒级试样所消耗的亚甲蓝克数，精确至;
G—试样质量（g）
V—所加入的亚甲蓝溶液的总量（mL）
注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
7.亚甲蓝试验结果评定应符合下列规定：
当MB值＜时，则判断是以石粉为主；当MB≥时，则判定为以泥粉为主的石粉
福建和顺德混凝土有限公司
建筑用人工砂检测原始记录表
共1页第 1页。
