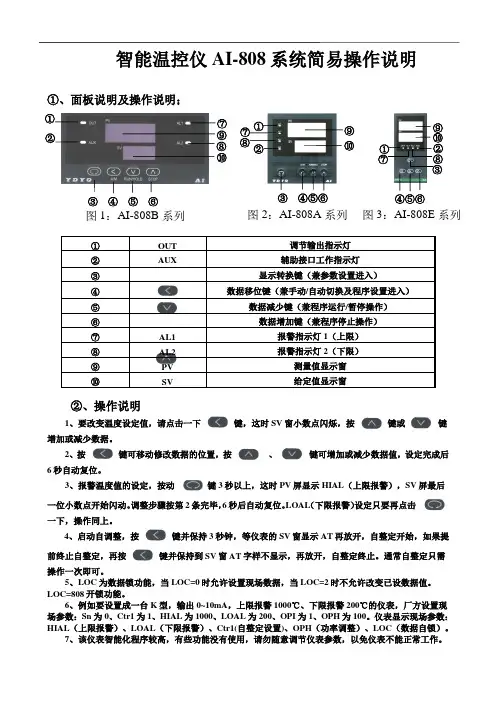

智能温控仪AI-808系统简易操作说明
①、面板说明及操作说明；
②、操作说明
1、要改变温度设定值，请点击一下键，这时SV 窗小数点闪烁，按
键或
键
增加或减少数据。
2、按键可移动修改数据的位置，按
、
键可增加或减少数据值，设定完成后
6秒自动复位。
3、报警温度值的设定，按动
键3秒以上，这时PV 屏显示HIAL （上限报警），SV 屏最后
一位小数点开始闪动。
调整步骤按第2条完毕，6秒后自动复位。
LOAL （下限报警）设定只要再点击一下，操作同上。
4、启动自调整，按键并保持3秒钟，等仪表的SV 窗显示AT 再放开，自整定开始，如果提前终止自整定，再按
键并保持到SV 窗AT 字样不显示，再放开，自整定终止。
通常自整定只需
操作一次即可。
5、LOC 为数据锁功能，当LOC=0时允许设置现场数据，当LOC=2时不允许改变已设数据值。
LOC=808开锁功能。
6、例如要设置成一台K 型，输出0~10mA ，上限报警1000℃、下限报警200℃的仪表，厂方设置现场参数：Sn 为0、Ctr1为1、HIAL 为1000、LOAL 为200、OPI 为1、OPH 为100。
仪表显示现场参数：HIAL （上限报警）、LOAL （下限报警）、Ctr1(自整定设置)、OPH （功率调整）、LOC （数据自锁）。
7、该仪表智能化程序较高，有些功能没有使用，请勿随意调节仪表参数，以免仪表不能正常工作。
① OUT 调节输出指示灯 ② AUX 辅助接口工作指示灯 ③
显示转换键（兼参数设置进入）
④ 数据移位键（兼手动/自动切换及程序设置进入）
⑤
数据减少键（兼程序运行/暂停操作） ⑥ 数据增加键（兼程序停止操作）
⑦ AL1 报警指示灯1（上限） ⑧ AL2 报警指示灯2（下限）
⑨ PV 测量值显示窗 ⑩
SV 给定值显示窗
①
② ⑦ ⑧ ⑨
⑩ ③ ④ ⑤ ⑥
① ⑦ ⑧ ② ③ ④⑤⑥ ⑨ ⑩
⑨ ⑩ ③
④⑤⑥
① ⑦ ② ⑧ 图1：AI-808B 系列 图2：AI-808A 系列 图3：AI-808E 系列
③参数功能及设置
④输入规格选择参数Sn
⑤仪表维修和保存:
仪表因制造质量发生故障由本厂负责全面保修,因使用不当而造成损坏的则本厂酌收修理成本费,本厂仪表终身维修,仪表应在包装齐全的情况下存放在干燥不通风,无腐蚀性气体的场合。
