SBWZ温度变送器产品说明书
SBWR／SBWZ温度变送器
特点●ASIC设计，稳定性好，极高的性价比；●超宽工作环境温度：－40～＋125℃；●输出与被测温度成线性关系；采取独创的非线性函数发生器电路，只要传感器特性函数的二阶导数存在，均可校正到线性度0.1%；●具有高精度变阻式冷端补偿电路，补偿精度0.5℃；●1000VDC输入／输出／电源隔离(可选)；●支持HART通讯协议(可选)；●抗干扰设计，保证变送器在受到各种干扰下能够安全可靠工作，适宜于现代电磁污染严重的环境；●采用专用环氧树脂灌封，耐腐蚀、抗震性好，可靠性高；测量范围－200～＋1800℃（根据所选热电偶、热电阻）；热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50、Cu100，mV，Ω应用石油、化工、冶金、电力、航空、船舶、轻工、环保等行业，可与动圈仪表、数显仪表、记录仪表、调节器、PLC、DCS系统配套使用，组成各种温度测量控制系统。
主要性能指标应用范围 工业过程控制系统中温度的测量输入（传感器） 热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50，mV，Ω 测量范围 根据所选热电偶、热电阻、毫伏电压、电阻（具体量程由用户指定）准确度等级 注10.1%，0.2%，0.5%；工作温度范围 －20～＋70℃ （经济型） －25～＋85℃（普通型）－40～＋125℃（高温型） －5～＋55℃（导轨安装型） 补偿温度范围 0 ～ 70℃环境温度变化的影响 对于0.2级：＜0.02%/℃；对于0.5级： ＜0.04%/℃；稳定性 ＜0.5％FS /年输出 4～20mADC二线制输出，与被测温度成线性关系；支持HART协议(可选)；供电电源 12～36VDC；负载特性 24V供电时，负载＜600Ω传感器断线报警 输出信号＞24mADC，上限报警；输入／输出隔离 1000VDC(仅对于隔离型)；功耗 ＜1W防爆等级 本安防爆型ExiaIICT4 或 隔爆防爆型ExdIICT6注1：在20℃时测量。

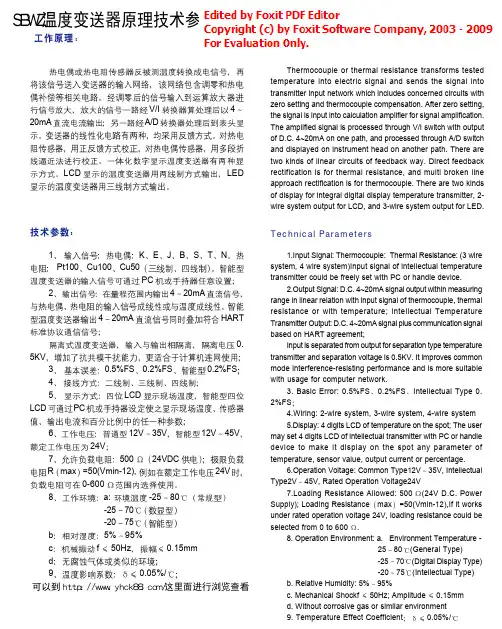

SBWZ温度变送器原理技术参数
ＳＢＷＺ温度变送器原理技术参数Operation TheoryThermocouple or thermal resistance transforms tested temperature into electric signal and sends the signal into transmitter input network which includes concerned circuits with zero setting and thermocouple compensation. After zero setting, the signal is input into calculation amplifier for signal amplification. The amplified signal is processed through V/I switch with output of D.C. 4~20mA on one path, and processed through A/D switch and displayed on instrument head on another path. There are two kinds of linear circuits of feedback way. Direct feedback rectification is for thermal resistance, and multi broken line approach rectification is for thermocouple. There are two kinds of display for integral digital display temperature transmitter, 2wire system output for LCD, and 3-wire system output for LED.20mAV/I A/D4LCDLEDTechnical Parameters 1 K E J B S T N Pt100 Cu100 Cu50 PC 2 4 20mA 4 20mA HART 0. 5KV 3 4 5 LCD 6 24V 7 500 24VDC R max =50(Vmin-12), 0-600 8 a: -25 80 -25 70 -20 75 b 5% 95% f 50Hz 0.15mm c d 9 0.05%/ 24V PC 12V 35V 12V 45V 0.5%FS 0.2%FS LCD 0.2%FS1.Input Signal: Thermocouple: Thermal Resistance: (3 wire system, 4 wire system)Input signal of intellectual temperature transmitter could be freely set with PC or handle device. 2.Output Signal: D.C. 4~20mA signal output within measuring range in linear relation with input signal of thermocouple, thermal resistance or with temperature; Intellectual Temperature Transmitter Output: D.C. 4~20mA signal plus communication signal based on HART agreement; Input is separated from output for separation type temperature transmitter and separation voltage is 0.5KV. It improves common mode interference-resisting performance and is more suitable with usage for computer network. 3. Basic Error: 0.5%FS 0.2%FS Intellectual Type 0. 2%FS 4.Wiring: 2-wire system, 3-wire system, 4-wire system 5.Display: 4 digits LCD of temperature on the spot; The user may set 4 digits LCD of intellectual transmitter with PC or handle device to make it display on the spot any parameter of temperature, sensor value, output current or percentage. 6.Operation Voltage: Common Type12V 35V, Intellectual Type2V 45V, Rated Operation Voltage24V 7.Loading Resistance Allowed: 500 (24V D.C. Power Supply); Loading Resistance max =50(Vmin-12),If it works under rated operation voltage 24V, loading resistance could be selected from 0 to 600 . 8. Operation Environment: a. Environment Temperature 25 80 (General Type) -25 70 (Digital Display Type) -20 75 (Intellectual Type) b. Relative Humidity: 5% 95% c. Mechanical Shockf 50Hz; Amplitude 0.15mm d. Without corrosive gas or similar environment 9. Temperature Effect Coefficient 0.05%/可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／这里面进行浏览查看。
北京远东仪表 SBWX-A 一体化智能温度变送器 说明书
北京远东仪表有限公司
温度变送器
简介
SBWX-A 智能温度变送器是由北京远东仪表有限公司开发的高性能的温度测量产品 变送 器采用专用集成电路数字技术 具有 HART 通讯功能 能接入采用 HART 协议的现场总线控制系 统中 通过 HART 手操器或采用 HART 调试设备可以对其组态 坚固的外壳带有全球通用的导线 管连接口 双室结构 与传感器一起可以组成一体化温度变送器 防爆型产品符合 GB 3836.1 GB 3836.2 GB 3836.4 的有关要求 并经国家电气产品质量监督检验中心检验合格 取得防 爆合格证书 可以用在石油 化工 冶金 电力 轻纺等工业系统中 用于温度的变送及显示
特点
以微处理器为核心 采用 16 位的高精度 A/D D/A 转换芯片 通过组态 无须改 动硬件便可接入各种热电偶 热电阻和毫伏信号 可用 HART 手操器改变其量程或采用 HART 调试设备 进行调试或组态 变送器掉电时组态参数能自动保存在片内 EEPROM 中 与 SBWX-A 智能温度变送器完全兼容 可简化安装规格和定货 从而减低费用 工厂按用户要求设定输出方式 用户安装方便
9
温度变送器
SBWX-B 定货信息
SBWX B 代号 1 2 分度号 2- 3- 4-线 热电阻 Pt100 Pt50 Cu100 Cu50 Pt1000 热电偶 B E J K R S T N 变送器类型 一般型 本安防爆式 Exia CT5 测量温度 最小跨距 1) °C -200 -200 -50 -50 -200 850 850 150 150 850 Ω
使用环境及工作条件
环境温度 -40 +85 外界磁场 400A/m 相对湿度 5% 95% 供电电压 24V DC±10% 但其工作电压可延伸到 12 45V DC 负载电阻 250 1600Ω 24V 时,负载电阻为 250 600 本安型产品防爆标志为 Ex(ia) CT5 其外接电源需经过安全栅才能接到变送器电 CT5 与热 源端 安全栅参数为 UO=28V IO=30 mA 安全栅标志为 Ex ia 电偶相接的安全栅型号为 EKZ960 EKZ9741 与热电阻相接的安全栅型号为 EKZ955 EKZ955B EKZ9741 其系统接线图如下所示
【温度变送器的技术参数与选型】
温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
变送器使用说明书
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修，需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时，请停止操作。
出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后1 技术参数2安装说明①1、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图3 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
图3－1a 变送器(直流供电型)接线端子图图3－1b 变送器(交流供电型)接线端子图3.3 仪器接线功能图4 按键和界面说明图5-1 按键面板图4.1 按键及指示灯说明Cal ——校正功能键Conf ——参数设置功能键——功能切换/数字循环功能键——移位功能键Enter ——确认功能键Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮4.2.1 测量界面入码自动清零，请操作人员重新输入。
温度变送器调试使用说明
温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。
UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。
2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。
3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。
长时间没有按键按下时，自动返回到测量温度显示页面。
如果温度显示值_xxx和_xxx,表示测量超过量程范围。
4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。
温度变送器使用说明
电缆保护系统 标准保护系统
挠爆管保护系统
温度变送器快速安装指南
为了避免液体沿电缆流 淌，造成防水接头处积液或 进 入 温 度 传 感 器/变 送 器 接 线 盒，在穿线盒与接线盒间应 按 图 中 所 示 ， 配 置 成 U型 环 状，并使U型底部低于接线盒 出线口。考虑维修更换需 要，预留足够长度的电缆。
4 1
2
3 接线端子
标识
1 螺丝 接线端子 橡胶圈 压紧圈 压紧螺栓 2
3 4
二线制 电源+
电源-
三线制 电源+
信号+ 电源-
四线制
电源+ 信号信号+ 电源-
！卫生型产品的电气连接通常为航空插头，其接线方式为以上航
空插头接线列表中“二线制”对应的接线方式。
！请注意！产品如有更新，具体信号出线时请参考标签。传感器的
安全注意事项
！温 度 变 送 器 应 由 专 业 工 程 师 或 技 术 人 员 负 责 安 装 ， 调 试 、 维 护 。 安 装 前 应仔细阅读产品说明书，理解并遵守其中的各项规定。
！温 度 变 送 器 由 外 部 电 源 供 电 ， 供 电 电 路 应 符 合 相 关 标 准 规 定 的 能 量 限 制 电路，并注意电路中可能存在的高压。
返回维修
仪表返厂前，必须完成下列步骤： 去除所有残留液。对于有害人体健康的流体，例如：易燃、有毒、致癌、放 射性物质等，此步骤特别重要。
！ 警告 !
不能绝对保证去除危险物质时，请勿返回测量仪表，例如：渗入裂缝或扩散 至塑料中的物质。
废弃
该仪器不受WEEE指令2002/96/EG及相应国家的法律约束。 请将仪器交给专门的回收公司，不能直接送至地方回收点处理。
智能温度变送器说明书
☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。
☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。
□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。
□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。
☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MXSBWZ热电阻温度变送器模块产品说明书
一、概述
温度变送器是一种小型、高精度的测温仪表。
与现场传感器连在一起构成测温回路。
它采用二线制传送方式（两根导线作为电源输入，同时作为信号输出的公用传输线），将热电阻的信号变换成线性的4~20m A的输出信号。
MXSBWZ系列温度变送器作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
1、采用密封结构，因此耐震，耐湿，适合
恶劣现场环境中安装使用。
2、直接输出4~20mA，这样既省去昂贵的
补偿导线费用，又提高了信号长距离传
送过程中的抗干扰能力。
3、变送器具有输入端开路指示功能。
4、精度高、功耗低，使用环境温度范围宽，
工作稳定可靠。
二、技术参数
1. 工作制式：两线制4～20mA输出
热电阻输入信号为：
（1）二线制（2）三线制。
2. 精度等级：0.1%FS、0.2%FS、
0.5%FS。
3. 工作电压:DC24V±1V.
4. 量程范围:（1）热电阻Pt100（特
殊量程用户可以指定）
-50℃~50℃ ; 0℃~50℃;
0℃~100℃; 0℃~150℃;
0℃~200℃; 0℃~300℃;
0℃~600℃.
5. 工作环境:
温度:-0℃~85℃,
湿度:0～95%RH.
6. 负载能力：≤500Ω.
7. 外形尺寸：45mm×41mm.
三、主要功能
1. 输入信号：
热电阻温度信号：Pt100或热电偶.
2. 变送输出：4~20mA。
四、调整说明
热电阻温度量程:Pt100，产品外观如下
:
变送器接线图（Pt100）
调试步骤:
在左边输入端接入标准电阻箱（如ZX38/11型和ZX-25a型），其中上两路为电阻箱的公共端，在输出端串接上标准电流表和24VDC稳压电源。
改变信号源发生器(电阻箱)，使之等于量程的下限对应阻值，调整调零电位器，使电流表的读数为4mA，改变信号源，使之等于量程的上限对应阻值，调整调满电位器，使电流表的读数为20mA即可。
例：输入型号为Pt100，量程为0～100℃的温度变送器标定，正确接线后，电阻箱输出阻值100Ω，调整调零电位器，使电流表读数为4mA；电阻箱输出阻值为138.5Ω（即铂热电阻在100℃时对应的电阻值），调整调满电位器，使电流表的读数为20mA。
五.典型应用接线图
1. 仪表有DC24V馈电输出
2.仪表无DC24V馈电输出
六. MXSBWR(Pt100)导轨式温度变送器型号/等级(特殊量程客户可定制)
序号名称型号温度范围（℃）精度
1 温度变送器 MXSBWR-F-A -50～50 0.1%FS
2 温度变送器 MXSBWR-F-B -50～50 0.2%FS
3 温度变送器 MXSBWR-F-C -50～50 0.5%FS
4 温度变送器 MXSBWR-Z-50-A 0～50 0.1%FS
5 温度变送器 MXSBWR-Z-50-B 0～50 0.2%FS
6 温度变送器 MXSBWR-Z-50-C 0～50 0.5%FS
7 温度变送器MXSBWR-Z-100-A 0～100 0.1%FS
8 温度变送器MXSBWR-Z-100-B 0～100 0.2%FS
9 温度变送器MXSBWR-Z-100-C 0～100 0.5%FS
10 温度变送器MXSBWR-Z-150-A 0～150 0.1%FS
11 温度变送器MXSBWR-Z-150-B 0～150 0.2%FS
12 温度变送器MXSBWR-Z-150-C 0～150 0.5%FS
13 温度变送器MXSBWR-Z-200-A 0～200 0.1%FS
14 温度变送器MXSBWR-Z-200-B 0～200 0.2%FS
15 温度变送器MXSBWR-Z-200-C 0～200 0.5%FS
16 温度变送器MXSBWR-Z-300-A 0～300 0.1%FS
17 温度变送器MXSBWR-Z-300-B 0～300 0.2%FS
18 温度变送器MXSBWR-Z-300-C 0～300 0.5%FS
20 温度变送器MXSBWR-Z-600-B 0～600 0.2%FS
21 温度变送器MXSBWR-Z-600-C 0～600 0.5%FS
注：此型号不为一体化变送器型号。
如果您没有检测仪表请不到旋动模块上的电位器，否则
有可能导致变送器报废。
感谢您的支持与沟通，我们将竭诚为您服务。
天长市美显自动化设备科技有限公司。
