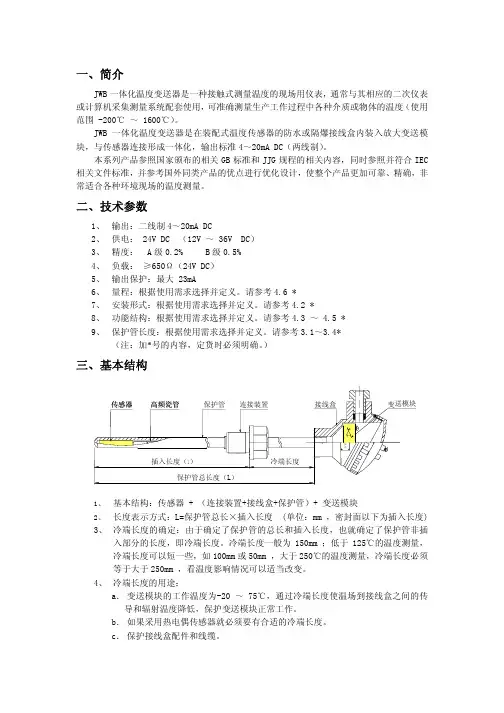

JWB系列一体化温度变送器说明书-昆仑海岸
昆仑工控
JWB/□·□·□·□·4a 普通型(a 可省略)
JWB/□·□·□·□·4b 大型
9
JWB 系列一体化温度变送器
4.4 JWB/□·□·□·□·□·□·□保护管直径 （/ 号后第 4 组，1 个数字）
代号
定
义
保护管材料
0 通常指直径为 16mm 的保护管
常用材料有不锈钢
1 保护管直径另定义（常规 12mm 和 20mm 直径，有其它结
本系列产品参照国家颁布的相关 GB 标准和 JJG 规程的相关内容，同时参照并符合 IEC 相关文件标准，并参考国外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非 常适合各种环境现场的温度测量。
二、技术参数
1、 输出：二线制 4～20mA DC 2、 供电： 24V DC （12V ～ 36V DC） 3、 精度： A 级 0.2% B 级 0.5% 4、 负载： ≥650Ω（24V DC） 5、 输出保护：最大 23mA 6、 量程：根据使用需求选择并定义。请参考 4.6 * 7、 安装形式：根据使用需求选择并定义。请参考 4.2 * 8、 功能结构：根据使用需求选择并定义。请参考 4.3 ～ 4.5 * 9、 保护管长度：根据使用需求选择并定义。请参考 3.1～3.4*
16 d:选择的量程跨度一般大于实际使用温度的 150% 。
C
Ａ （级精度） 0℃～100℃ 常用量程 0℃～200℃ 常用量程 0℃～300℃ 常用量程 0℃～600℃ 常用量程 0℃～800℃ 常用量程 0℃～1200℃ 0℃～1600℃ 不含变送器
例 JWB/Pa1a3a0/01 省为 JWB/P130/01 表示：Pt100 元件装配，防水接线盒，Φ16mm 保护管，量程 0-100℃ 例 JWB/Pk241Z/02 表示：铠装 Pt100 装配，M27×2 镙纹，隔爆，Φ12mm 保护管，防震要求，量程 0-200℃
温湿度变送器安装及使用(壁挂王字壳485型)
温湿度变送器（壁挂王字壳485型）目录第1 章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)1.5产品选型 (5)第2 章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.2.1 传感器接线 (6)2.3 安装方式 (7)2.4安装事宜 (7)第3 章配置软件安装及使用 (7)3.1传感器接入电脑 (7)3.2传感器监控软件的使用 (8)第4 章通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3寄存器地址 (9)4.4 通讯协议示例以及解释 (10)第5章常见问题及解决方法 (10)附录：部分探头尺寸 (11)第 1 章产品简介1.1产品概述该变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2功能特点本产品采用高灵敏度数字探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数壁挂王字壳：110×85×44mm1.4系统框架图本产品也可以多个传感器组合在一条485 总线使用，理论上一条总线可以接254个485 传感器，另一端接入带有485 接口的PLC、通过485 接口芯片连接单片机，或者使用USB 转485 即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。
1.5产品选型VMS- 公司代号3002- 壁挂王字壳WS- 温湿度N01- 485通讯（Modbus-RTU协议）2 内置PE头4 内置精装探头5 外延精装探头6 外延防水探头ZJ外延夹持探头HD活动螺纹探头第 2 章硬件连接2.1设备安装前检查设备清单：■温湿度变送器设备1台■膨胀塞2个、自攻螺丝2个■USB转485（选配）■合格证、保修卡2.2接口说明电源接口为宽电压电源输入10-30V 均可。
智能数显温度变送器安全操作及保养规程
智能数显温度变送器安全操作及保养规程介绍智能数显温度变送器是一种用于测量温度并将其转换为标准电流或电压信号的设备。
它广泛应用于工业自动化领域，用于监测和控制各种温度变化。
为了确保设备的正常运行和延长其使用寿命，正确的操作和保养至关重要。
本文将介绍智能数显温度变送器的安全操作和保养规程。
安全操作规程1. 装置安装在安装智能数显温度变送器时，请遵循以下步骤： - 将设备安装在通风良好、干燥、无腐蚀性气体和震动的环境中。
- 确保安装位置远离易燃物和易爆物。
- 确保设备安装牢固，避免受到外力的振动和冲击。
2. 电源连接在连接电源之前，请确保已断开所有电源并遵循以下步骤： - 使用正确的电源电压。
请检查设备背面的电源标签以确定正确的电源电压。
- 使用合适的电源线，并确保连接牢固。
- 在连接电源之前，请仔细检查电源线是否损坏或老化。
3. 信号连接在连接温度传感器信号之前，请遵循以下步骤： - 确保使用合适的传感器类型，并正确连接至设备的信号接口。
- 使用屏蔽电缆，以减少干扰对信号质量的影响。
- 确保信号连接牢固，并避免受到外界干扰。
4. 参数设置在设备安装和信号连接完成后，请进行正确的参数设置： - 根据实际应用需求，设置设备的量程、报警上下限等参数。
- 确保设置的参数准确无误，并适应实际工作环境。
5. 正确操作在平常的使用中，请遵循以下操作规程： - 严禁在设备工作时随意拔插连接线。
- 避免使用尖锐物体触摸设备屏幕，以免损坏。
- 避免碰撞设备，以免影响其正常工作。
保养规程1. 定期清洁定期清洁是保持设备正常运行的重要步骤： - 使用柔软的干布清洁设备表面，避免使用含有酸碱物质的清洁剂。
- 定期检查设备的通风孔是否被灰尘覆盖，如有需要请清除。
2. 环境保持提供稳定的环境对设备的性能至关重要： - 避免将设备长时间放置在高温、高湿度、腐蚀性气体和震动的环境中。
- 定期检查设备周围环境的温度和湿度，确保在安全范围内。
温度变送器调试使用说明
温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。
UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。
2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。
3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。
长时间没有按键按下时，自动返回到测量温度显示页面。
如果温度显示值_xxx和_xxx,表示测量超过量程范围。
4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。
温度变送器使用说明
电缆保护系统 标准保护系统
挠爆管保护系统
温度变送器快速安装指南
为了避免液体沿电缆流 淌，造成防水接头处积液或 进 入 温 度 传 感 器/变 送 器 接 线 盒，在穿线盒与接线盒间应 按 图 中 所 示 ， 配 置 成 U型 环 状，并使U型底部低于接线盒 出线口。考虑维修更换需 要，预留足够长度的电缆。
4 1
2
3 接线端子
标识
1 螺丝 接线端子 橡胶圈 压紧圈 压紧螺栓 2
3 4
二线制 电源+
电源-
三线制 电源+
信号+ 电源-
四线制
电源+ 信号信号+ 电源-
！卫生型产品的电气连接通常为航空插头，其接线方式为以上航
空插头接线列表中“二线制”对应的接线方式。
！请注意！产品如有更新，具体信号出线时请参考标签。传感器的
安全注意事项
！温 度 变 送 器 应 由 专 业 工 程 师 或 技 术 人 员 负 责 安 装 ， 调 试 、 维 护 。 安 装 前 应仔细阅读产品说明书，理解并遵守其中的各项规定。
！温 度 变 送 器 由 外 部 电 源 供 电 ， 供 电 电 路 应 符 合 相 关 标 准 规 定 的 能 量 限 制 电路，并注意电路中可能存在的高压。
返回维修
仪表返厂前，必须完成下列步骤： 去除所有残留液。对于有害人体健康的流体，例如：易燃、有毒、致癌、放 射性物质等，此步骤特别重要。
！ 警告 !
不能绝对保证去除危险物质时，请勿返回测量仪表，例如：渗入裂缝或扩散 至塑料中的物质。
废弃
该仪器不受WEEE指令2002/96/EG及相应国家的法律约束。 请将仪器交给专门的回收公司，不能直接送至地方回收点处理。
温度变送器模块安全操作及保养规程
温度变送器模块安全操作及保养规程1. 前言温度变送器模块是工控自动化控制系统中常用的一种设备。
通过将热电阻、热电偶等温度传感器所测量到的温度信号转换成标准的工业信号输出，实现对温度的监测、控制。
本文档将介绍温度变送器模块的安全操作和保养规程，以确保设备正常运行并延长其使用寿命。
2. 安全操作规程2.1 设备安装1.在安装前应对设备进行检查，确认设备符合要求，无受损或其他影响设备正常使用的缺陷。
2.按照设备说明书或技术要求，正确安装温度变送器模块，并配备相应的电源、信号线等。
3.在安装设备时，应避免将其暴露在明火或直接阳光下，以确保设备的安全运行。
2.2 设备使用1.在设备通电前，应检查电源线的连接是否正确并紧固，以确保电源的正常供应。
2.在使用设备过程中，应避免过度震动或撞击，防止设备疲劳损坏或者内部零部件松动。
3.不要在高湿度、高温度的环境下使用设备，以免影响设备正常使用，甚至导致设备故障。
4.如果设备出现异常情况，应立即停止使用，并与厂家联系，不要自行修理或拆卸，以避免加剧故障。
2.3 设备维护1.定期对设备进行检查和维护，清除设备内部的灰尘、杂物等物质，避免影响设备的正常运行。
2.定期检查设备的电源线、信号线等，确保其接头良好并无短路、断路等情况。
3.如果设备存在异常情况或报警，应立即停止使用，并进行检查，排除故障。
4.对于长时间不使用的设备，应将其存储在干燥、通风良好的地方，并当季节变化时，应及时对设备进行保养。
3. 保养规程3.1 清洁保养对温度变送器模块进行清洁保养可以去除灰尘、杂质，减少设备内部累积的水蒸气、雾气等物质，延长设备寿命。
1.充分断开设备的电源线和信号线，避免进行清洁时对人员造成伤害或对设备造成不必要的损伤。
2.用干净的清洁布或者软毛刷轻轻擦拭设备外壳，避免使用含有化学成分的清洁剂，以免对设备表面造成二次损伤。
3.定期进行设备内部清洁保养。
使用专业维护工具，如吸尘器或者压缩空气，将设备内部的灰尘、杂物、水蒸气等物质清除干净，并确保设备干燥通风。
智能温度变送器应用安全操作及保养规程
智能温度变送器应用安全操作及保养规程1. 引言智能温度变送器是一种常用的在工业领域中测量和传输温度数据的设备。
为保证设备安全可靠地工作，人们需要遵守一些安全操作和保养规程。
本文档旨在提供智能温度变送器的安全操作和保养指南，以确保设备的正常运行和使用寿命。
2. 安全操作指南2.1 安装和布线•确保在安装前仔细阅读设备的安装说明。
•根据设备的安装要求选择合适的安装位置。
•在安装前，确保断开供电并关闭需要测量的系统。
2.2 供电和电气连接•使用合适的供电电压和电流，避免过载或损坏设备。
•确保电气连接正确可靠，避免接触不良或短路。
•定期检查电气连接，确保没有松动或腐蚀。
2.3 温度测量•在使用设备进行温度测量前，确保设备的测量范围和精度能满足需求。
•避免将设备暴露在极端的温度和湿度环境中，以免影响测量结果。
2.4 设备设置和校准•仔细阅读设备的操作手册，了解设备的设置和校准方法。
•在设备设置和校准前，确保设备处于稳定的工作状态。
•定期校准设备以确保测量结果的准确性。
2.5 维护和保养•定期清洁设备，防止灰尘和污垢积累影响设备的性能。
•定期检查设备的连接线和接口，确保没有松动或腐蚀。
•定期检查设备的电源和供电线路，确保正常工作。
3. 安全保养指南3.1 温度变送器的保护•避免在温度变送器周围使用振动或冲击力较大的设备，以免对设备造成损坏。
•在设备保护上，可以设置适当的物理隔离或防护措施。
3.2 温度变送器的保温•对于在极端环境下工作的温度变送器，应采取保温措施，以防止温度变送器本身受到过度热或过度冷的影响。
3.3 温度变送器的防水•对于在潮湿或多湿环境下工作的温度变送器，应采取防水措施，以防止水分渗入设备内部导致故障。
4. 应急措施4.1 故障排除•当温度变送器出现异常或故障时，首先应查找故障的原因。
•如果无法自行解决问题，应及时联系供应商或技术支持人员。
4.2 紧急停止•在紧急情况下，为了确保安全，应立即断开温度变送器的电源并停止使用。
智能温度变送器说明书
☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。
☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。
□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。
□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。
☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
1.1 用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
1.2 防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合GB3836.1-2000、GB3836.2-2000、GB3836.4-2000标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号 GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
1.3 仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
1.4 型号规格分类a. 型号分类（表1）表1b.2 主要技术参数2.1 量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3温度组别T4T5T6最高介质温度℃13510085最高表面温度℃13095802.2 偏差参数：（1）基本误差：±0.5%（用Pt100传感器）±1.0%（用热电偶传感器）±0.2% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜0.025%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜0.005%。
2.3 时间常数：＜30S（不锈钢护管）2.4 使用环境：（1）环境温度：-20~50℃（2）相对湿度：＜90%（25℃时）（3）无腐蚀性气氛2.5 外型尺寸：仪表壳体为 145×95×1143.工作原理3.1 原理框图如图1测温元件随温度变化的电信号经线性化电路后，经过放大和电压／电流转换，变成与温度信号相对应的4~20mADC（0~10mADC）电流信号输出，在仪表的规定使用范围内，输出信号与温度呈线性变化。
3.2 仪表输出电流与被测温度关系4~20mA输出式（1）0~10mA输出式（2）式（1）、式（2）中：T ——被测温度值℃T H——仪表额定上限温度T L——仪表额定下限温度I ——仪表输出电流3.3 供电电源与负载能力的关系（3□□□型）当信号为20mA 输出，并保证恒流的条件下，仪表供电电压Vs与负载RLmax符合图 2关系。
4 安装与使用4.1 仪表由测温管、壳体、电路模块、显示表头（选件）、引线螺母、密封圈等主要零件组成，见图 3。
引线螺母内扣为M20×1.5。
4.2 保护管长度的选择（1）总长：L由插入深度 l（保护管安装部位以下的长度）和扩展长度组成，见图3。
L= l +150 （ l =50、75、100、150……2150，每增加50为 1档）（2）插入深度选择a 在容器中根据容器的尺寸选，l 的长度应能插入到最能代表介质温度的区域。
b 在管道中 l 的长度一般为管道内径的3/4。
（3）扩展长度：出厂时均按150制造，根据被测介质对变送器壳体的温度影响（参考图 4），以及安装部分对尺寸的限制，用户可以对扩展长度提出具体的尺寸要求。
说明：1. 纵坐标数字为变送器壳体温升℃（以安装处环境温度为准）2. 安装条件：变送器水平安装于容器壁上，无隔热层。
4.3 安装方式（1）固定螺纹式安装：外型结构见图3，安装方式见图5，螺纹尺寸M27×2。
额定工作压力Pg = 6.4MPa，额定工作压力Pg = 10.0MPa（量程≤300℃）图5（2）固定法兰式安装：法兰尺寸按JB/T81－94、DN=20制造，法兰尺寸见图 3。
额定工作压力Pg = 2.5MPa（3）分体安装方式（不能用于有防爆要求的场所）仪表安装部位的环境温度或其它条件不能满足仪表的要求可选作分体式仪表，传感器安装与（1）、（2）中相同，变送电路部分用安装架就近固定在环境条件许可的地方，安装方式见图5c。
（4）仪表在工位上拧紧后，松开锁紧螺母，可转动壳体方向，使仪表处于观察或出线的最佳方位，再拧紧锁紧螺母。
（图 5）（5）安装注意事项：外壳不可直接接触80℃以上的高温部件，并避免热源直接照射。
防松顶丝安装时拧紧，拆卸时松开。
4.4 仪表的接线（1）信号的输入（图 6）a 一体式输入端与传感器的连接（出厂时已接好）图6（2）输出接线a 普通型与隔爆型（dⅡBT4~T6)二线制变送器（WBS-3□□□）三线制变送器（WBS-1□□□）图7b 本质安全防爆型接线（ExiaⅡCT4~T6）与参数相符的安全栅接线，见安全栅使用说明书。
4.5 引出线的防护（1）进线电缆的选择：在防水、防爆场合应使进线外径与密封胶圈孔径相符，以保证进线螺母拧紧后，能保证良好密封。
电缆外径为φ5.5~φ10，胶圈的配合尺寸见图 8。
胶圈孔径D通用电缆外径Ф6Ф5.5~Ф6Ф8.5Ф8~Ф8.5Ф10Ф9~Ф10图8密封圈配合尺寸注：隔爆型应选Φ8～Φ8.5外径电缆与Φ8.5孔径的胶圈配（2）室外安装：有防水要求和防爆场合，根据设计要求可在出线孔处安装挠性护线管，护线管接头螺纹为G1/2″。
4.6 防爆要点4.6.1 通用要求（隔爆和本安）（1）拧紧壳体上的防松顶丝，并将仪表外壳的接地端子可靠接地。
（2）仪表电气部分的检修应在安全场所内进行，现场拆卸前应首先切断电源。
检修时隔爆面涂204—1防锈油。
（3）仪表正常使用情况下其外壳表面温度不超过表3的规定（环境50℃）；（4）仪表的使用环境不能有对铝合金有腐蚀作用的气体；（5）产品的使用环境温度-20~50℃；（6）测量介质最高温度见本说明书表3。
4.6.2 隔爆型（ WBS—□□2□系列适用）（1）仪表电缆进口选用8.5内孔的密封胶圈，配套电缆外径为φ8~8.5，接好线后用密封螺套把胶圈压紧，使密封圈内孔抱紧电缆外套，密封圈和电缆外套老化时应及时更换。
（2）仪表的安装和维护和必须遵守GB3836.13、14、15-2000的有关规定。
4.6.3 本安防爆型（WBS——3□1□系列适用）（1）仪表的本安参数为Ui=30V、Ii=100mA、Pi=1W、Ci=20nF、Li=0.2mH。
当仪表与安全栅共同构成本安防爆系统时，必须同时满足下列要求：Uo≤Ui、Io≤Ii、Po≤Pi、Co≥Ci+Cc、Lo≥Li+Lc（注：Uo、Io、Po、Co和Lo分别代表安全栅的本安输出参数及外部允许参数；Cc和Lc分别代表连接电缆的分布电容和电感。
）（2）仪表与安全栅本安端之间的连接电缆为二芯屏蔽电缆（必需有绝缘护套），芯线截面积＞0.5mm ，其屏蔽层必须与仪表外壳绝缘，并在安全场所接地。
仪表的连接电缆应尽可能排除电磁干扰的影响。
（3）安全栅安装于安全场所，其安装、使用、维护必须遵守安全栅使用说明书的规定。
用户不得自行更换仪表内的电气元件，应会同产品制造商共同解决运行中出现的故障，以杜绝损坏现象发生。
（4）仪表的安装、使用、维护应同时遵守产品使用说明书、GB3836.13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）”及GB50257-1996“电气装置安装工程爆炸和火灾危险环境用电气装置施工及验收规范”的有关规定。
5仪表的校验图95.1 校验步骤直流稳压电源调至变送器要求值（12V或24V）±5%以内，按上图所示将电路（三线制参照图 8a）接好，送电后，待变送器与室温平衡（大约20分钟）读取电流值与下式计算比较，误差不大于满度电流的0.5%，则认为合格。
式中：T H：仪表额定上限温度T L：仪表额定下限温度T ：标准温度计当前指示温度I H：仪表输出电流最大值（20m）I L：仪表输出电流最小值（4mA）若仪表输出电流超过允许值，应仔细检查测温头与标准温度计之间有无误差，若确系仪表问题，应进一步进行两点式校验，方法如下。
将变送器测温头插入冰水混合物中，待读数稳定5分钟不变后，调整模块上的零点调整按健，使之输出为0℃的值，稳定5分钟不变后，再将测温头放入80℃的恒温槽中，待读数稳定5分钟不变化后，调整满度调整按键，使输出为80℃时的电流值，两端反复调整两次以上，直至误差合格为止。
注意：没有测试手段，不能进行调整。
6 供应成套性6.1 主机WBS—□□□□温度变送器 1台6.2 附件a 电缆进线密封圈 3个b 安装使用说明书 1份c 产品合格证 1份6.3 选件：分体式安装架 1套7订货须知7.1 订货时产品型号规格标注可参照下列形式：a 型号 WBS—□□□□b 仪表量程与传感器分度号c 安装方式d 保护管的插入深度e 其它要求：特殊的准确度或使用环境温度等7.2 订货时注明a 型号标注方法b 型号举例WBS — 3001／0~100. Pt100／150L意义：WBS变送器，输出4~20mA，无指示、普通型、一体化、量程0~100℃、分度号PT100，保护管长度150mm，螺纹式安装。
图3外形尺寸图。
