铭嘉设计之“装配式箱泵一体化消防泵站”解析

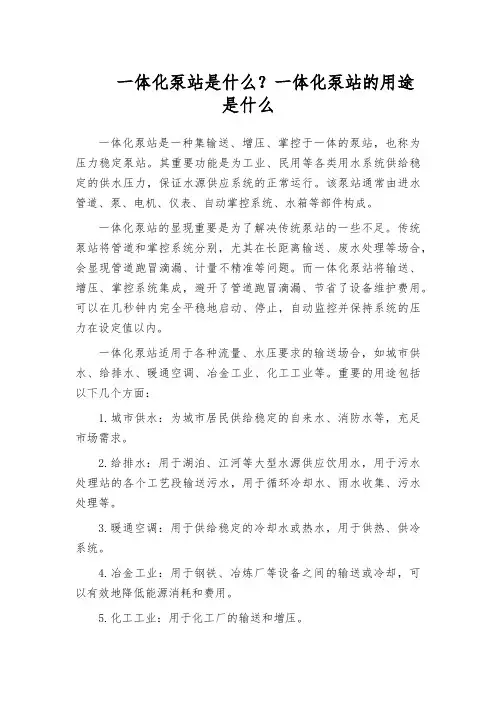

一体化泵站是什么？一体化泵站的用途是什么
一体化泵站是什么？一体化泵站的用途
是什么
一体化泵站是一种集输送、增压、掌控于一体的泵站，也称为压力稳定泵站。
其重要功能是为工业、民用等各类用水系统供给稳定的供水压力，保证水源供应系统的正常运行。
该泵站通常由进水管道、泵、电机、仪表、自动掌控系统、水箱等部件构成。
一体化泵站的显现重要是为了解决传统泵站的一些不足。
传统泵站将管道和掌控系统分别，尤其在长距离输送、废水处理等场合，会显现管道跑冒滴漏、计量不精准等问题。
而一体化泵站将输送、增压、掌控系统集成，避开了管道跑冒滴漏、节省了设备维护费用。
可以在几秒钟内完全平稳地启动、停止，自动监控并保持系统的压力在设定值以内。
一体化泵站适用于各种流量、水压要求的输送场合，如城市供水、给排水、暖通空调、冶金工业、化工工业等。
重要的用途包括以下几个方面：
1.城市供水：为城市居民供给稳定的自来水、消防水等，充足市场需求。
2.给排水：用于湖泊、江河等大型水源供应饮用水，用于污水处理站的各个工艺段输送污水，用于循环冷却水、雨水收集、污水处理等。
3.暖通空调：用于供给稳定的冷却水或热水，用于供热、供冷系统。
4.冶金工业：用于钢铁、冶炼厂等设备之间的输送或冷却，可以有效地降低能源消耗和费用。
5.化工工业：用于化工厂的输送和增压。
总之，一体化泵站是现代供水系统中不可或缺的的一环，可以实现高效的输送、稳定的压力掌控和便利的维护。
对于市政、工业、民用等各类用水系统，一体化泵站都起着至关紧要的作用。
装配式箱泵一体化消防给水泵站技术规程
浙江省杭州市2021届英语八年级(上)期末调研模拟试题一、选择题1．I’m so ______ today. Shall we go to the movies tomorrow night?A.freeB.fullC.hungryD.enjoyable2．He kept on ________ me up, but I don't want to keep in touch with him any more. A．ring B．ringing C．rung D．rings3．There _____ a football match on TV this evening.A.will haveB.is going to beC.hasD.is going to have4．What would be the next number?0…5…1... 4…2...?A.2B.3C.lD.105．_____ will people have robots in their houses?In about 100 years.A．How far B．How long C．How often D．How soon6．I was working hard on the problem when a wonderful idea suddenly went____ my mind. A．in B．over C．across D．through7．_________a piano concert tomorrow evening.A．There is going to have B．There is havingC．There is going to be D．There is going to having8．——__________ fresh air! ——Yes. Let’s go for a walk.A．How B．What C．What a D．What an9．I helped my mother peel all these pears. Next, she will _____________ .A.cut up itB.cut it upC.cut them upD.cut up them10．Who is ________ of the two girls?A．quiet B．quietestC．quieter D．the quieter11．—Whose book is this?—It __________ Carter’s. It has his name on it.A．might not B．can’t be C．must be12．There is __________ science museum in my city. __________ science museum is very big.A.a; AB.a; TheC.The; A13．They ______ a picnic tomorrow.A．have B．is having C．are going to have D．had14．We should__________a large hole before we plant the tree.A.cleanB.digC.makeD.peel15．You paid ￥10 for _______this morning.A.4 bottle milksB.4 bottles of milkC.4 bottles of milksD.4 milk16．He has to ________ the invitation because he is too busy.A．turn on B．write down C．turn down D．take up17．Bruce was so _________ that he left his English book at home.A．lucky B．unlucky C．careful D．careless18．My grandmother’s cat always comes in ____the kichen windowA．over B．through C．at D．between19．—Is Tina _________ understanding girl?—Yes, and I always have _________ great time with her.A．a; a B．a; an C．an; a D．an; an20．Stop _________ things. Nobody believes you.A.to make upB.making upC.to makeD.making二、单词填空21．B）根据句意及汉语提示完成句子。
给排水电气消防设计说明范例箱泵一体化
给排水电气消防设计说明范例箱泵一体化设计背景：随着城市化的不断推进，建筑物的增多以及人口的增加，对排水电气消防设施的要求也越来越高。
为了提高设施的效率和便利性，采用箱泵一体化方案，将排水泵与电气消防系统结合在一起，成为一个整体。
设计方案：1.设备选型：选择符合相关标准和规范要求的箱泵和电气消防设备。
箱泵应具备良好的自动排水、防溢流、节能等功能；电气消防设备应具备可靠的火灾报警和自动灭火功能。
2.设备布置：根据建筑物的特点，将箱泵和电气消防设备布置在合适的位置。
箱泵应位于建筑物最低点的污水井或隔油池中，便于排水；电气消防设备应布置在易于监控和操作的地方，同时考虑到防火要求。
3.箱泵联动控制：设计合理的箱泵联动控制系统，确保排水系统能够及时启动并正常运行。
通过设置液位探测器和自动控制器，实现泵的自动启停和运行状态监测。
4.电气消防系统：设计合规的电气消防系统，包括火灾报警和自动灭火功能。
报警系统应具备可靠的火灾探测和报警功能，同时能够及时传达给相关人员；自动灭火系统应选择适当的灭火剂，根据火灾情况进行灭火。
5.操作与维护：设计人性化的操作界面和维护通道，便于操作和维护人员进行操作和维护工作。
应设置合适的开关和按钮，便于启停和监测设备的运行状态。
维护通道应保证安全，并便于设备的维护和检修工作。
6.安全与保护：设计合理的安全措施，确保设备和人员的安全。
例如设置防溢流装置、防止电气、机械等故障导致的事故发生；设备周围应设置防火墙和灭火装置，确保设备在火灾发生时能够受到保护。
7.管理与监控：设计合理的管理与监控系统，便于管理人员对设备进行监测和管理。
例如通过远程监控系统，实时了解设备的运行情况，并及时采取措施进行维护和修复。
以上是箱泵一体化排水电气消防设计说明的基本内容，具体方案需要根据具体的建筑物和使用要求进行设计。
在设计过程中，要充分考虑建筑物的特点和使用要求，确保设计方案符合相关标准和规范，并能够满足用户的需求。
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程文章标题：t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程解读与应用在现代社会中，消防安全问题备受关注，而装配式箱泵一体化消防给水泵站作为一种重要的消防设施，在提高灭火效率、减少建筑物安全隐患方面发挥着不可替代的作用。
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程作为相关领域的权威规范，对于该设备的设计、安装、维护等方面提出了具体要求。
本文将对该技术规程进行深入解读，并探讨其在实际应用中的意义和作用。
一、t∕cecs 623-2019 技术规程概述1.1 规程的制定背景与意义t∕cecs 623-2019 技术规程是由xx行业标准化协会制定的，旨在规范装配式箱泵一体化消防给水泵站在设计、安装、运行和维护过程中的要求，以保障其在灭火过程中的可靠性和高效性。
通过制定这一技术规程，旨在促进相关领域的科学发展，提高消防设施的整体水平，为保障人民生命财产安全提供有力的支持。
1.2 技术规程的内容框架该技术规程主要包括装配式箱泵一体化消防给水泵站的基本要求、设计规范、安装与验收、维护管理等方面的内容。
在对这些方面进行详细规定的基础上，逐步提高装配式箱泵一体化消防给水泵站的整体质量，并为其后续的工作提供坚实的基础。
二、t∕cecs 623-2019 技术规程的深度解读2.1 设计规范技术规程对于装配式箱泵一体化消防给水泵站的设计提出了一系列具体要求，包括但不限于水泵的选型、管道设计、电气控制等方面。
在设计阶段，应根据实际需要和相关规范要求，充分考虑使用环境、性能指标和安全防护等因素，确保设计合理、安全可靠。
2.2 安装与验收技术规程对于消防给水泵站的安装和验收也提出了详细要求，包括设备的固定安装、管道连接、电气接线等方面。
在验收阶段，需要进行设备的性能检测、压力测试、漏水检查等工作，以确保装配式箱泵一体化消防给水泵站的安全性和可靠性。

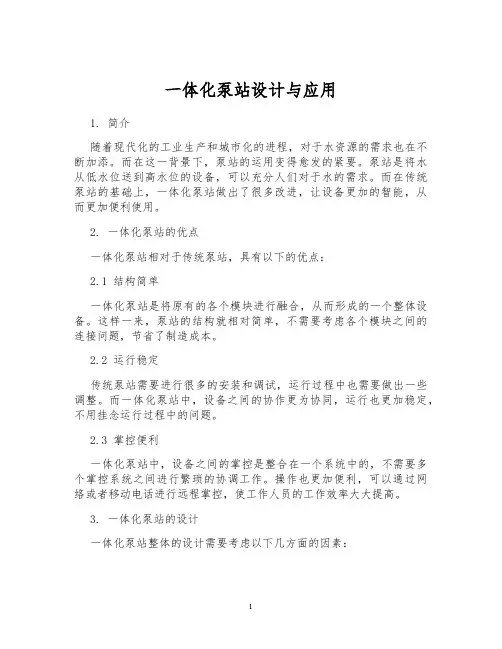

一体化泵站设计与应用
一体化泵站设计与应用1. 简介随着现代化的工业生产和城市化的进程，对于水资源的需求也在不断加添。
而在这一背景下，泵站的运用变得愈发的紧要。
泵站是将水从低水位送到高水位的设备，可以充分人们对于水的需求。
而在传统泵站的基础上，一体化泵站做出了很多改进，让设备更加的智能，从而更加便利使用。
2. 一体化泵站的优点一体化泵站相对于传统泵站，具有以下的优点：2.1 结构简单一体化泵站是将原有的各个模块进行融合，从而形成的一个整体设备。
这样一来，泵站的结构就相对简单，不需要考虑各个模块之间的连接问题，节省了制造成本。
2.2 运行稳定传统泵站需要进行很多的安装和调试，运行过程中也需要做出一些调整。
而一体化泵站中，设备之间的协作更为协同，运行也更加稳定，不用挂念运行过程中的问题。
2.3 掌控便利一体化泵站中，设备之间的掌控是整合在一个系统中的，不需要多个掌控系统之间进行繁琐的协调工作。
操作也更加便利，可以通过网络或者移动电话进行远程掌控，使工作人员的工作效率大大提高。
3. 一体化泵站的设计一体化泵站整体的设计需要考虑以下几方面的因素：3.1 功能模块一体化泵站中的每个模块都是有特定的功能的，因此需要将整个泵站依照各个功能模块区分开来。
比如，可以依据向上输送的高度、功率以及流量大小等因素来区分泵站中的不同功能模块。
3.2 信息采集一体化泵站中运行的设备特别多，因此需要采集很多的信息。
这些信息包括设备的状态、温度、压力等数据，还包括气象数据等。
这些数据都需要进行时时的采集，用于后续的分析和处理。
3.3 通讯模块一体化泵站需要实现远程掌控，因此需要进行通讯模块的设计。
通讯模块需要有稳定的连通性，以保证远程掌控的灵敏度。
3.4 掌控系统一体化泵站中，掌控系统特别紧要。
掌控系统可以将不同的设备进行掌控，以实现泵站的自动化运行。
同时，掌控系统还可以进行远程监测，适时发觉设备的问题并进行处理。
4. 一体化泵站的应用一体化泵站在水资源管理和城市化进展中都有广泛的应用场景。
一体化预制泵站介绍
一体化预制泵站介绍
一体化预制泵站由潜水泵、自动耦合系统和泵站筒体组成。
特别适用于市政公用排水及大型住宅小区改造排水方案。
它类似于主动污水处理提升装置，完全取代了传统的预制泵站，不会沉积污水，从而避免了造成空气污染和异味产生。
设备主要用于各种生活污水和雨水的收集和处理。
它安装在多个城市，可以自由地以串行、并行、组合的方式进行分组，以增强不同溪流中的各种生活污水处理效率。
一体化预制泵站实现以下功能：收集和排放市政和道路污水和雨水；将每日生活污水收集至污水坑或净化系统作进一步处理；将化粪池的污水收集至排水管网进行集中处理。
智能底板设计，计算机流场模拟设计的装配式泵站智能底板采用了凹面结构，能够抵抗地下水压力，不易发生变形，仅仅只允许较少的污水留在泵站内。
当泵站再次进行运行时，泵坑附近的大流量水体能够达到自清洗效果，泵站可根据客户要求，通过远程控制系统将所需数据传输到计算机管理平台并进行检测管理。
在员工的手机上，能及时了解和掌握泵站的运行情况。
一体化预制泵站系统说明：
由独自的切割机构成后者将切割机与304旋转格栅组合成一休的自动切碎格栅，机械密封+密封油室;自动耦合式安装，所有连接附件、地脚螺栓：不低于不锈钢AISI304;刀片组必须为双轴设计，能在干/湿条件下连续运行。
一体化预制泵站材料说明：
筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.通过外壳FEA强度的有限元分析。
消防箱泵一体化供水设备简介
消防箱泵一体化供水设备简介本公司生产消防箱泵一体化设备是本供水重点推荐的一个消防箱泵一体化供水设备，该设备集消防水箱及消防成套设备一体，实现消防给水，本设备外观精美，设备运行可靠，安装方便，是典型的新型消防给水的代表。
消防箱泵一体化增压稳压设备由消防水箱及气压消防供水设备组成。
消防水箱防水箱是指在灭火救援活动中为消防队提供水源的消防设施.消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。
另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。
消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。
第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
气压消防供水设备气压消防供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。
消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。
消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。
在水泵启、停状态均能向消防管网供水的设备。
分类:1）按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备（2）按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1）气压水罐的制造单位应持有压力容器制造许可证或注册书，并具备健全的质量管理体系和制度。
消防箱泵一体设备供水方案
消防箱泵一体化设备供水方案施工方案设计单位：设计日期：目录第一章泵箱一体化供水设备简介 (3)一、消防泵箱一体化供水设备优点 (3)第二章施工方案 (5)一．依据及产品技术标准 (5)二．施工准备 (5)三．质量保证措施 (5)四．安全保障措施 (5)五．水箱的安装 (6)六．消防给设备及水管道的安装 (9)八．系统电控与安装 (14)第三章公司资质 (15)第四章工程业绩图片 (15)第一章泵箱一体化供水设备简介一、消防泵箱一体化供水设备优点消防箱泵一体化供水设备是通过不锈钢水箱增加隔板，使供水设备与水箱中的水隔离，从而将水箱与水泵联为一体的供水设备，具有如下优点：1、结构紧凑，不需要另外建设泵房，使用方便，占用的空间小，水泵等配件能够更好的保护。
2、水泵等设备放置于水箱内部，大大减少了设备的噪音。
3、箱泵一体化水箱集设备于一体，供水更加稳定，能够更好的保证充足的消防用水和供水水压，而且，功能齐全，操作、管理简单，占用人力少，维护成本低。
4、一体化水箱集成度较高，结构紧凑，而且，箱泵一体化水箱封闭式的结构使得水箱的观察检查、维修方便。
5、节电节能：采用变频技术使水泵进行软启动，避免消防稳压设备对电网的电流冲击，同时也避免了对管网的冲击，延长管路阀门的寿命。
6、消除二次污染：传统的水池二次加压供水方式将自来水放入水池，水池的水易于被脏污甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。
不锈钢水箱是食品级不锈钢材质，该设备利用调节装置采用封闭式供水方式，消除了二次污染。
7、节省投资：建造水池工程投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常维护费用。
该设备利用调节装置供水，节省投资，减少占地，自动化程度高，运行可靠，管理方便。
8、安装简单：设备到现场只需要接进、出水管，施工周期短，设备技术先进。
设备间参考图：设备放置参考图：第二章施工方案一．依据及产品技术标准1.《消防给水稳压设备选用与安装》（GB/T17S205-2018）2. 《建筑给排水设计手册》3. 《泵设计规范》GB/T50256-97二．施工准备1、熟悉图纸的有关要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铭嘉设计之“装配式箱泵一体化消防泵站”解析
————————————————————————————————作者: ————————————————————————————————日期:
“装配式箱泵一体化消防泵站”解析
项目开发是一项非常庞杂的工程,项目前期决策、各项手续办理、设计施工、材料选购以及运营维护，每一项工作都耗费大量的人力、物力和财力。
身处这个新陈代谢异常发达的时代,固守一些老的经验已经不能满足开发项目的需求了。
先来看一下传统泵房与新式的装配式箱泵一体化消防泵站的图片。
首先是传统泵房：
再来看看新式装配式箱泵一体化消防泵站:
现在咱们详细了解一下“装配式箱泵一体化消防泵站”。
一、定义：
它是采用一种新型成熟的交流电机无极调速技术,实现变频恒压供水,它有效的解决了传统供水方式中存在的占用空间大，水质易污染，基建投资多、尤其因水压不能保持恒定,导致局部泵站设备不能正常工作的问题。
消防箱泵一体化系列主要分为两种：地上式消防箱泵一体化泵站、地埋式消防箱泵一体化泵站。
二、“地埋装配式箱泵一体化消防泵站”产生原因
随着现代化城市的迅速发展,商业、工业、民用高层建筑的迅猛涌现，土地资源越来越重要。
在这种局势下合理使用土地、节约利用土地资源显得尤为重要。
因此市场上产生了
一款新型的节能消防供水设备“地埋装配式箱泵一体化消防泵站”。
传统的消防泵站采用平摊式布局，不但占用了大量宝贵的土地，还存在很多弊端，如：可靠性低,地下室环境潮湿,易腐蚀，断水时需排气等。
而地埋装配式箱泵一体化消防泵站充分利用地下立体布局,减少了对建筑本体的空间占用，且该泵站采用的是全密封的消防专用潜水泵,具有防冻裂,不需引流，不需排气,耐腐蚀，低噪节能,可靠性高等优点。
因此，地埋式消防一体化泵站的推广十分必要,且符合我国的基本国情。
三、“装配式箱泵一体化消防泵站”原理
装配式箱泵一体化消防泵站是采用变频控制技术实现变频恒压供水,它与传统的通过调理阀门来实现消防恒压供水的方式相比,节能效果更加明显（可依据详细状况计算出来). 四、装配式箱泵一体化消防泵站优点:
●符合GＢ50７9４-20１4消防规范:此产品的消防泵电机采用干式安装,符合２01４.1０.1开始实施的《消防给水及消火栓系统技术规范》中对消防泵电机的技术规范要求;ﻫ●节电:该地埋式箱泵一体化采用一流的节能控制软件，使消防水泵完成最大限度地节能运转; ﻫ●节水:该地埋式箱泵一体化是依据实践用水状况设定管网压力,自动控制水泵出水量,减少了水的跑,漏现象；
●运转牢靠:由变频器完成泵的变频启动，使水泵完成由工频到变频的无冲击切换,避免管网冲击、防止管网压力超限,管道决裂;
●控制方式多样:分段供水、定时供水、手动选择三种控制方式; ﻫ●自动报警、智能启动:如果发现某台泵站的消防泵出现异常，主意会向上位机发出报警信息，同时启动备用泵，以维持供程度衡.
●使用寿命延长:由于泵的均匀转速降低了,从而可延长泵和阀门等的运用寿命; ﻫ●能够消弭起动和停机时的水锤效应;
五、案例分析（以下仅以消防泵房为例)
（一）滦县**小学
装配式箱泵一体化消防泵站简要说明:
提供室外消防用水和室内消防用水，有效储水容积为３９６m³，基坑开挖尺寸为１7*12m。
水箱采用BＤF复合型装配式直埋水箱，检修空间内所有管道做电伴热保湿。
（二)**花卉市场
传统泵房简要说明：
本工程地下为消防水池、水泵房，地上为燃气锅炉房，为单式建筑；
市政供水为一路供水,消防水池内储存２ｈ室外,室内消火栓用水及1h自动喷淋灭火系统用水；建筑面积为３22.3０㎡，有效储水容积为46８ｍ³。
（三）数据对比
序号分项名称滦县＊*小学
（消防箱泵一体化）*＊花卉市场（传统泵房)
1 建筑面积(㎡) 180.23 3２2.30
2 有效储水容积（ｍ³) ３96 ４68
３开挖基坑尺寸（m）１7*12 ２0.85*15．3
４土方量(m³）1２09.８3 ２4５２．28 (四）价格对比
根据以往项目经验及厂家报价，相同规格装配式箱泵一体化消防泵站比传统泵站造价降低约20%(具体造价可详细咨询)。
