铭嘉设计之“装配式箱泵一体化消防泵站”解析
2024山东一体化泵站(2024)
引言概述：2024年，山东省将会建设一座先进的一体化泵站。
该泵站将运用最新的技术和设备，旨在提供高效、可靠的水泵服务，以满足山东省的水资源管理需求。
本文将详细介绍该一体化泵站的结构和功能，并对其优势进行深入分析。
正文内容：一、一体化泵站的结构1.主楼：主楼是一体化泵站的核心部分，其中设有电气控制室、泵房和机械设备安装区。
2.储水池：一体化泵站配备了大容量的储水池，用于储存供水和排水所需的水源。
3.输水管道：泵站通过管道将水源输送到各个用水点，同时还可对水源进行冷却和净化处理。
4.输电线路：一体化泵站配备了可靠的输电线路，保障泵站的正常运行和安全性。
5.控制系统：泵站具备先进的自动控制系统，实现对泵房、水泵和阀门等设备的自动监控和调节。
二、一体化泵站的功能1.供水：泵站通过管道输送水源到城市供水系统，保障居民和工业用水需求。
2.排水：泵站可将雨水和废水排放到合适的污水处理系统中，保持城市环境的清洁和卫生。
3.灭火：泵站配备了消防水泵，可以提供紧急的灭火水源，保障公共安全。
4.冷却：泵站可通过管道将水源输送到工业设施，用于冷却工艺和设备。
5.灌溉：泵站可将水源输送至农田，实现农作物的灌溉需求，提高农业生产效益。
三、一体化泵站的优势1.高效性能：一体化泵站采用先进的水泵技术和自动化控制系统，能够实现高效、稳定的供水和排水功能。
2.可靠性：泵站配备了备用水泵和自动切换装置，能够在主泵故障时自动切换至备用泵，确保连续供水。
3.节能环保：一体化泵站在设计上考虑了能源效率和环境保护，采用节能水泵和可再生能源，降低能耗和碳排放。
4.智能化管理：泵站的自动控制系统能够实时监测和调节设备运行状态，提供数据分析和故障诊断，实现智能化管理。
5.扩展性：一体化泵站采用模块化设计，可根据需要扩充设备和容量，满足未来的用水需求和城市发展要求。
四、一体化泵站的应用案例1.山东某城市的供水系统：该泵站成功应用于山东某城市的供水系统，提供可靠的供水服务，并实现了水资源的合理利用。
消防箱泵一体化供水设备简介
消防箱泵一体化供水设备简介本公司生产消防箱泵一体化设备是本供水重点推荐的一个消防箱泵一体化供水设备，该设备集消防水箱及消防成套设备一体，实现消防给水，本设备外观精美，设备运行可靠，安装方便，是典型的新型消防给水的代表。
消防箱泵一体化增压稳压设备由消防水箱及气压消防供水设备组成。
消防水箱防水箱是指在灭火救援活动中为消防队提供水源的消防设施.消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。
另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。
消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。
第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
气压消防供水设备气压消防供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。
消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。
消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。
在水泵启、停状态均能向消防管网供水的设备。
分类:1）按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备（2）按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1）气压水罐的制造单位应持有压力容器制造许可证或注册书，并具备健全的质量管理体系和制度。
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程文章标题：t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程解读与应用在现代社会中，消防安全问题备受关注，而装配式箱泵一体化消防给水泵站作为一种重要的消防设施，在提高灭火效率、减少建筑物安全隐患方面发挥着不可替代的作用。
t∕cecs 623-2019 装配式箱泵一体化消防给水泵站技术规程作为相关领域的权威规范，对于该设备的设计、安装、维护等方面提出了具体要求。
本文将对该技术规程进行深入解读，并探讨其在实际应用中的意义和作用。
一、t∕cecs 623-2019 技术规程概述1.1 规程的制定背景与意义t∕cecs 623-2019 技术规程是由xx行业标准化协会制定的，旨在规范装配式箱泵一体化消防给水泵站在设计、安装、运行和维护过程中的要求，以保障其在灭火过程中的可靠性和高效性。
通过制定这一技术规程，旨在促进相关领域的科学发展，提高消防设施的整体水平，为保障人民生命财产安全提供有力的支持。
1.2 技术规程的内容框架该技术规程主要包括装配式箱泵一体化消防给水泵站的基本要求、设计规范、安装与验收、维护管理等方面的内容。
在对这些方面进行详细规定的基础上，逐步提高装配式箱泵一体化消防给水泵站的整体质量，并为其后续的工作提供坚实的基础。
二、t∕cecs 623-2019 技术规程的深度解读2.1 设计规范技术规程对于装配式箱泵一体化消防给水泵站的设计提出了一系列具体要求，包括但不限于水泵的选型、管道设计、电气控制等方面。
在设计阶段，应根据实际需要和相关规范要求，充分考虑使用环境、性能指标和安全防护等因素，确保设计合理、安全可靠。
2.2 安装与验收技术规程对于消防给水泵站的安装和验收也提出了详细要求，包括设备的固定安装、管道连接、电气接线等方面。
在验收阶段，需要进行设备的性能检测、压力测试、漏水检查等工作，以确保装配式箱泵一体化消防给水泵站的安全性和可靠性。
新型箱式一体化临时消防泵房研究与应用
新型箱式一体化临时消防泵房研究与应用摘要：新型箱式一体化临时消防泵房，打破了施工现场传统临时消防泵房建造思维模式，进行的一次创造性思维模式下，大胆的科学研究探索和创新。
新型箱式一体化临时消防泵房研究的核心思想是将箱式房与整套消防泵组、管道、阀门附件、仪表、配电柜、控制柜等整合到经过特殊加固处理后的箱式房内。
箱式房和内部全套泵组、管道、阀门、仪表、配电柜、控制柜等设备整体集成形成一体化，预留电源接口、进/出水口、网络接口等接驳点，与外水管网、电网、信息网络接驳，接驳点拆装方便，能实现一体化泵房可以整体移动，在各项目之间快速转场、高效周转利用，发挥了巨大的效能。
关键词：装配式、箱式、一体化泵房、全自动、高效周转1、引言1.0.1 装配式建筑在当今新建建筑领域的占比越来越大，建筑业正处在产业现代化的全面提升过程当中，大力推广装配式建筑，减少建筑垃圾和扬尘污染，缩短建造工期，提升工程质量是建筑业发展的方向。
从建筑主体结构的PC构件，到集装箱式房临时办公室的搭建，都在朝着节能减排、高效周转、重复利用的趋势发展。
装配式、一体化建筑已经引领了建筑业的潮流。
1.0.2 新型箱式一体化临时消防泵房的研究与应用，不仅符合当今建筑行业发展潮流，也是打破施工现场传统临时消防泵房建造思维模式，进行的一次创造性思维模式下，大胆的科学研究探索和创新。
将箱式房与整套消防泵组、管道、阀门附件、仪表、配电柜、控制柜等整合到经过特殊加固处理后的箱式房内，箱式房和内部全套泵组、管道、阀门、仪表、配电柜、控制柜等设备整体集成形成一体化，预留电源接口、进/出水口、网络接口等接驳点，与外管网、电网、信息网络接驳，接驳点拆装方便，能实现一体化泵房可以整体移动，在各项目之间快速转场、高效周转利用，发挥了巨大的效能。
2、特点2.0.1 新型箱式一体化临时消防泵房的应用，可以大幅度提高施工现场临时消防泵组及其全部配套设备的使用寿命，可以大幅度提高施工现场临时消防泵组及其全部配套设备的周转利用效率，可以大幅度减少新开工项目临时措施费用的投入经济实用，实现降本增效。
一体化泵站安装方案设计
一体化泵站安装方案设计一体化泵站是一种集成了多种水泵、控制系统和阀门的设备，用于提供供水、排水或处理废水等功能。
在设计一体化泵站的安装方案时，需要考虑以下几个方面：选址、设备选择、管道布置、电气设计、控制系统设计和安全性设计。
首先，选址是一体化泵站安装的第一步。
选址应根据实际需要以及周围环境、工地特点等因素进行合理确定。
一体化泵站需要充分考虑进出水口，设备的摆放位置和运行空间等因素。
其次，根据选址的要求，选择合适的设备。
一体化泵站设备一般包括水泵、阀门、管道和控制系统等。
在选择设备时，需要根据实际需求确定所需的流量、扬程、压力等参数，并综合考虑设备的可靠性、效率和维护方便性等因素。
然后，进行管道布置设计。
管道布置需要考虑进出水口的位置、管道的走向和连接方式等因素。
一体化泵站的管道设计应遵循流体力学原理，使得水流能够畅通无阻，并尽可能减小能量损失。
接下来，进行电气设计。
电气设计包括电气接线、控制柜的布置和电气设备的选型等。
在电气设计中，需要考虑电气设备的安全性和可靠性，合理选择电缆、开关和保护设备，并确保电气系统符合相关的电气安全标准。
然后，进行控制系统设计。
控制系统设计包括自动化控制和远程监控等方面。
在自动化控制设计中，需要根据实际需求确定控制逻辑和设备的控制方式，并确保控制系统的可靠性和安全性。
在远程监控设计中，需要考虑数据传输、监控界面和报警系统等方面，以便及时获得泵站的运行状态和故障信息。
最后，进行安全性设计。
安全性设计包括泵站的安全防护、泵站的排水和泄洪等方面。
在安全防护方面，需要考虑泵站的防雷、防爆和防盗等问题。
在排水和泄洪方面，需要合理设计泄洪口和排水设备，以保证泵站在遇到异常情况时能够安全运行。
综上所述，一体化泵站的安装方案设计需要考虑选址、设备选择、管道布置、电气设计、控制系统设计和安全性设计等方面的因素。
通过科学合理的设计，可以确保一体化泵站的正常运行和安全性。

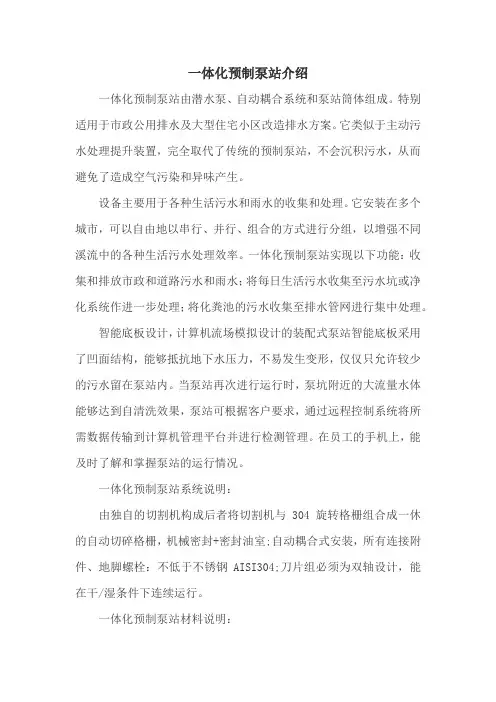

一体化预制泵站介绍
一体化预制泵站介绍
一体化预制泵站由潜水泵、自动耦合系统和泵站筒体组成。
特别适用于市政公用排水及大型住宅小区改造排水方案。
它类似于主动污水处理提升装置，完全取代了传统的预制泵站，不会沉积污水，从而避免了造成空气污染和异味产生。
设备主要用于各种生活污水和雨水的收集和处理。
它安装在多个城市，可以自由地以串行、并行、组合的方式进行分组，以增强不同溪流中的各种生活污水处理效率。
一体化预制泵站实现以下功能：收集和排放市政和道路污水和雨水；将每日生活污水收集至污水坑或净化系统作进一步处理；将化粪池的污水收集至排水管网进行集中处理。
智能底板设计，计算机流场模拟设计的装配式泵站智能底板采用了凹面结构，能够抵抗地下水压力，不易发生变形，仅仅只允许较少的污水留在泵站内。
当泵站再次进行运行时，泵坑附近的大流量水体能够达到自清洗效果，泵站可根据客户要求，通过远程控制系统将所需数据传输到计算机管理平台并进行检测管理。
在员工的手机上，能及时了解和掌握泵站的运行情况。
一体化预制泵站系统说明：
由独自的切割机构成后者将切割机与304旋转格栅组合成一休的自动切碎格栅，机械密封+密封油室;自动耦合式安装，所有连接附件、地脚螺栓：不低于不锈钢AISI304;刀片组必须为双轴设计，能在干/湿条件下连续运行。
一体化预制泵站材料说明：
筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.通过外壳FEA强度的有限元分析。
消防箱泵一体设备供水方案
消防箱泵一体化设备供水方案施工方案设计单位：设计日期：目录第一章泵箱一体化供水设备简介 (3)一、消防泵箱一体化供水设备优点 (3)第二章施工方案 (5)一．依据及产品技术标准 (5)二．施工准备 (5)三．质量保证措施 (5)四．安全保障措施 (5)五．水箱的安装 (6)六．消防给设备及水管道的安装 (9)八．系统电控与安装 (14)第三章公司资质 (15)第四章工程业绩图片 (15)第一章泵箱一体化供水设备简介一、消防泵箱一体化供水设备优点消防箱泵一体化供水设备是通过不锈钢水箱增加隔板，使供水设备与水箱中的水隔离，从而将水箱与水泵联为一体的供水设备，具有如下优点：1、结构紧凑，不需要另外建设泵房，使用方便，占用的空间小，水泵等配件能够更好的保护。
2、水泵等设备放置于水箱内部，大大减少了设备的噪音。
3、箱泵一体化水箱集设备于一体，供水更加稳定，能够更好的保证充足的消防用水和供水水压，而且，功能齐全，操作、管理简单，占用人力少，维护成本低。
4、一体化水箱集成度较高，结构紧凑，而且，箱泵一体化水箱封闭式的结构使得水箱的观察检查、维修方便。
5、节电节能：采用变频技术使水泵进行软启动，避免消防稳压设备对电网的电流冲击，同时也避免了对管网的冲击，延长管路阀门的寿命。
6、消除二次污染：传统的水池二次加压供水方式将自来水放入水池，水池的水易于被脏污甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。
不锈钢水箱是食品级不锈钢材质，该设备利用调节装置采用封闭式供水方式，消除了二次污染。
7、节省投资：建造水池工程投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常维护费用。
该设备利用调节装置供水，节省投资，减少占地，自动化程度高，运行可靠，管理方便。
8、安装简单：设备到现场只需要接进、出水管，施工周期短，设备技术先进。
设备间参考图：设备放置参考图：第二章施工方案一．依据及产品技术标准1.《消防给水稳压设备选用与安装》（GB/T17S205-2018）2. 《建筑给排水设计手册》3. 《泵设计规范》GB/T50256-97二．施工准备1、熟悉图纸的有关要求。
地埋式消防泵站与箱泵一体化消防给水设备
地埋式箱泵一体化和箱泵一体化消防设备消防供水设备分为两大类：地埋式箱泵一体化和地上箱泵—体化消防设备,今天江苏双益给排水有限公司给大家分析一下地埋式箱泵一体化和箱泵一体化消防设备的区别：一、地埋式箱泵一体化一）优点：1、节省投资：节省投资50%左右,无需修建蓄水池或屋顶水箱,采用叠压供水,减小设备初期投入。
2、高效节能,运行成本低：可充分利用市政管网供水压力,差多少补多少、不产生负压、与传统供水设备相比可节能30%-90%。
停电也可维持市政管网水压供水。
3、智能化程度高,操作简单,节省人力：该设备由全自动智能化控制器控制,自行根据用户的用水量和管网的自来水压力进行调节,实行无人值守。
并且采用人机界面(文本、数字)显示,使客户更加直观的看到设备的运行状况。
4、环保卫生：设备全封闭运行,彻底消除水源二次污染。
5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分,安装非常简单方便。
7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动,使电网和管网免冲击,并且轮流运转,大大延长了水泵及电机的使用寿命。
设备寿命可延长3倍以上。
8、箱泵一体化设备过流部件的材质一般采用不锈钢制作,亦可根据用户的不同要求定制其他材质。
二、箱泵一体化消防设备一）特点：1、节电节能：采用变频技术使水泵进行软启动,避免了箱泵一体化消防增压稳压给水设备对电网的电流冲击；同时因实现恒压控制,也避免了对管网的冲击,延长了管路及阅门的寿命。
传统的水池二次加压供水方式将自来水放入水池,使原有的自来水压力释放为零,浪费了自来水的原有的压力能。
本设备利用调节装置与自来水管网连接可充分利用管网压力能,节电可达到50%-90%2、消除二次污染：传统的水池二次加压供水方式将自来水放入水池,水池的水易于被脏物甚至动物尸体所污染,尤其在夏天易产生藻类或滋生蚊虫,直接影响到身体健康。
