扶梯新检规防护挡板要求及示例
自动扶梯与自动人行道新标准、新检规介绍
资料性附录
·新增附录F“梯级和踏板动载扭转试验示例”
·
• 新增附录J“梯级和踏板踏面、梳齿支撑板和 楼层板表面防滑性能的确定”（参考DIN 51130）
• 新增附录K“对鞋类等物体在围裙板表面滑动 性能的确定”（参考DIN 51131）
二、标准主要内容介绍
重大危险清单介绍
机械危险
1、与维修人员的相关风险
·和GB 16899-1997相比数量上增加20个
术语和定义
·术语数量：30个 ·和GB 16899-1997相比数量上增加21个 ·以“最大输送能力”取代“理论输送能力” ·以“名义速度”取代“额定速度” ·新增“用于自动扶梯和自动人行道的可编程电子安全
相关系统（PESSRAE）” ·新增“安全完整性等级（SIL）”理念 ·提出了“自动人行道是机器，即使在非运行状态下， 也不能当作固定楼梯或通道使用”的要求
前言
·列出了推荐性内容的条款及附录
·列出了与GB 16899-1997的主要技术内容变化 ·列出了与EN 115-1:2008的技术差异及其原因 ·列出了编辑性修改的内容
规范性引用文件
·规范性引用文件数量：42个
·和EN115-1相比数量上减少1个，将EN 19931-1用GB 50017《钢结构设计规范》对应，并 列入“参考文献”
合以下规： a)自动扶梯，不应大于30m；b)自动 人行道，不应大于40m。”
4、电气器件的装配错误 ·与GB16899-1997相同
5、静电现象 • 新增5.11.7“应采取适当措施来释放静电
（例如：静电刷）。”
6、外界对电气设备的影响 ·与GB16899-1997相同
7、自动扶梯或自动人行道正常运行期间可能产生电磁 辐射

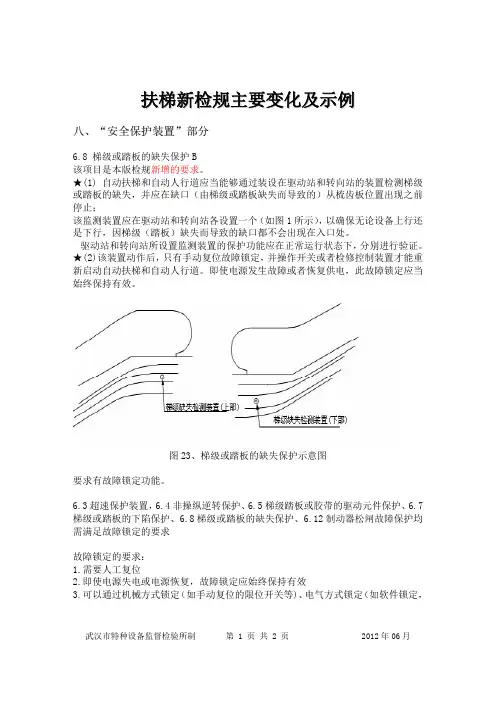

扶梯新检规安全保护装置要求及示例
扶梯新检规主要变化及示例八、“安全保护装置”部分6.8 梯级或踏板的缺失保护B该项目是本版检规新增的要求。
★(1) 自动扶梯和自动人行道应当能够通过装设在驱动站和转向站的装置检测梯级或踏板的缺失，并应在缺口（由梯级或踏板缺失而导致的）从梳齿板位置出现之前停止；该监测装置应在驱动站和转向站各设置一个（如图1所示），以确保无论设备上行还是下行，因梯级（踏板）缺失而导致的缺口都不会出现在入口处。
驱动站和转向站所设置监测装置的保护功能应在正常运行状态下，分别进行验证。
★(2)该装置动作后，只有手动复位故障锁定，并操作开关或者检修控制装置才能重新启动自动扶梯和自动人行道。
即使电源发生故障或者恢复供电，此故障锁定应当始终保持有效。
图23、梯级或踏板的缺失保护示意图要求有故障锁定功能。
6.3超速保护装置，6.4非操纵逆转保护、6.5梯级踏板或胶带的驱动元件保护、6.7梯级或踏板的下陷保护、6.8梯级或踏板的缺失保护、6.12制动器松闸故障保护均需满足故障锁定的要求故障锁定的要求：1.需要人工复位2.即使电源失电或电源恢复，故障锁定应始终保持有效3.可以通过机械方式锁定（如手动复位的限位开关等)、电气方式锁定（如软件锁定，储存在EPROM中可失电保存）等方式实现。
图24、梯级或踏板的缺失保护示例★ 6.9 扶手带速度偏离保护B该项目是本版检规新增的要求。
应当设置扶手带速度监控装置，在自动扶梯和自动人行道运行时，当扶手带速度偏离梯级、踏板或者胶带实际速度大于-15%且持续时间大于15s时，该装置应当使自动扶梯或自动人行道停止运行。
6.10 多台连续且无中间出口的自动扶梯或自动人行道停止保护B该项目是本版检规新增的要求。
多台连续且无中间出口或中间出口被建筑出口(例如闸门、防火门)阻挡的自动扶梯或自动人行道，其中的任意一台停止运行时其他各台应当同时停止。
其目的是在一台设备停止运行的情况下，防止乘客因未能及时疏散，造成相互踩踏、挤压等伤害。
新检查规范
扶手带周边设施布置图
特别说明
构造不必完全与上图图示相一致，但标注尺 寸的规定必须遵守。
安装示意说明 防护挡板示意图
防碰挡板制作要求：高度不应小于 300mm，无锐利边缘，刚性固定
防碰挡板安装要求：垂直固定，封闭 装置，置于扶手带上方，并且延伸至 扶手带外缘下至少25mm
防碰挡板应高 出扶手带平面 至少300mm
防夹装置示意图
末端安装示意图
末端部分应逐渐缩减并 与围裙板平滑相连。 端点应位于梳齿与踏面 相交线前（梯级侧）不 小于50mm，最150mm 的位置
防夹装置示意图尺寸
各尺寸如上图所示，图中： 1 — 柔性部分； 2 — 刚性部分；a — 在倾斜区域；b — 在过 渡段和水平区域 注：构造不必完全与图示相一致，但标注尺 寸的规定必须遵守
10.扶手防攀爬设置 是否需要设置防攀爬装置，应该按照这样的原则： 为防止人员跌落，在自动扶梯与自动人行道的外盖 板上应当装设防爬装置。如果存在人员跌落的风险， 应采取适当措施阻止人员爬上扶手装置外侧。没有 攀爬可能就不要设置，如靠墙或者已经设置阻止进 入的可能（在扶梯旁设置柜台、设置阻挡等），只 有存在进入或者进入后又跌落可能，才需要设置。
扶手带距离示意图一
扶手带距离示意图二
扶手带距离示意图三
扶手带开口处截面图 b6≤8mm b12≥25mm B6” ≤8mm
扶手装置与建筑物之间要求
如果人员在出入口可能接触到扶手带的外缘 并且引起危险，则应采取适当的预防措施。 ①设置固定的阻挡装置以阻止乘客进入该空 间； ②在危险区域内，由建筑结构形成的固定护 拦至少增加到高出扶手带100mm，并且位于 扶手带外缘80mm至120mm之间”。
新版扶梯检验规定要求内容
附件2新版检规修订项目检验要求关于贯彻实施自动扶梯和自动人行道新版标准与检验规则有关事宜的通知质检特函〔2012〕28号各省、自治区、直辖市质量技术监督局，各有关单位：为了更好地贯彻执行国家标准《自动扶梯和自动人行道的制造与安装安全规范》（GB16899－2011，2011年7月29日发布并实施，过渡期至2012年7月31日，以下简称新版标准）和特种设备安全技术规范《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（TSG T7005-2012，2012年7月1日起施行，以下简称新版检规），经商国家标准委工业标准一部，现提出如下实施意见：一、关于产品供应执行的标准版本(一)自动扶梯和自动人行道（以下简称扶梯）供需双方于新版标准批准发布实施日期2011年7月29日（不含）之前首次签订扶梯供货、安装或者改造正式合同，或者已经通过公开招投标确定中标及供货，但迟后（最迟2011年10月29日前）才首次签订扶梯供货、安装或者改造正式合同的，可以按照1997版GB16899标准（以下简称旧版标准）供应扶梯产品。
(二)扶梯供需双方于2011年7月29日（含）之后签订电梯供货、安装或改造正式合同的，如合同中约定交货期在2012年7月31日（含）之前的，可以按照合同约定的标准版本供应扶梯产品；如合同没有约定执行标准的版本，也可以按照旧版标准供应扶梯产品；如合同约定的交货期在2012年7月31日（不含）之后的，必须按照新版标准供应扶梯产品。
(三)符合以上要求按照旧版标准供应扶梯产品的项目，由扶梯制造、安装或者改造单位填写《执行旧版标准合同项目情况备案表》(见附件)，于2012年5月31日前，一次性报告扶梯安装地负责特种设备使用登记的质监部门。
各地质监部门可对备案的合同项目进行抽查确认，发现不符合规定的予以纠正。
二、关于执行新版标准扶梯的型式试验和制造许可(一)凡取得扶梯项目制造许可的单位，应当尽快约请电梯型式试验机构，进行执行新版标准扶梯的型式试验。

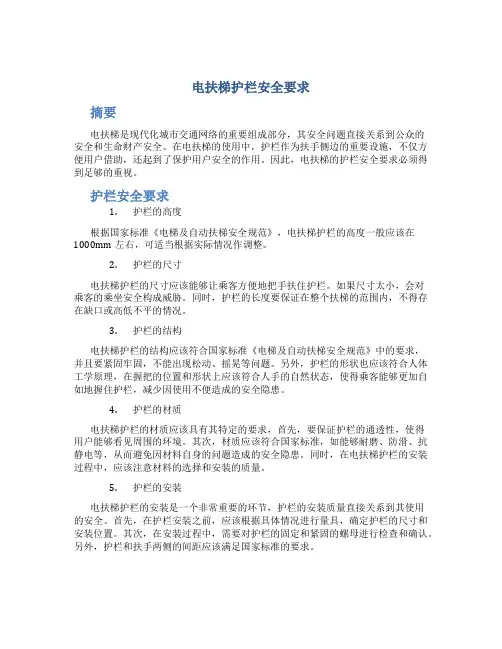

电扶梯护栏安全要求
电扶梯护栏安全要求摘要电扶梯是现代化城市交通网络的重要组成部分，其安全问题直接关系到公众的安全和生命财产安全。
在电扶梯的使用中，护栏作为扶手侧边的重要设施，不仅方便用户借助，还起到了保护用户安全的作用。
因此，电扶梯的护栏安全要求必须得到足够的重视。
护栏安全要求1.护栏的高度根据国家标准《电梯及自动扶梯安全规范》，电扶梯护栏的高度一般应该在1000mm左右，可适当根据实际情况作调整。
2.护栏的尺寸电扶梯护栏的尺寸应该能够让乘客方便地把手扶住护栏。
如果尺寸太小，会对乘客的乘坐安全构成威胁。
同时，护栏的长度要保证在整个扶梯的范围内，不得存在缺口或高低不平的情况。
3.护栏的结构电扶梯护栏的结构应该符合国家标准《电梯及自动扶梯安全规范》中的要求，并且要紧固牢固，不能出现松动、摇晃等问题。
另外，护栏的形状也应该符合人体工学原理，在握把的位置和形状上应该符合人手的自然状态，使得乘客能够更加自如地握住护栏，减少因使用不便造成的安全隐患。
4.护栏的材质电扶梯护栏的材质应该具有其特定的要求，首先，要保证护栏的通透性，使得用户能够看见周围的环境。
其次，材质应该符合国家标准，如能够耐磨、防滑、抗静电等，从而避免因材料自身的问题造成的安全隐患。
同时，在电扶梯护栏的安装过程中，应该注意材料的选择和安装的质量。
5.护栏的安装电扶梯护栏的安装是一个非常重要的环节，护栏的安装质量直接关系到其使用的安全。
首先，在护栏安装之前，应该根据具体情况进行量具，确定护栏的尺寸和安装位置。
其次，在安装过程中，需要对护栏的固定和紧固的螺母进行检查和确认。
另外，护栏和扶手两侧的间距应该满足国家标准的要求。
结论电扶梯护栏的安全是电扶梯使用安全的重要组成部分。
在护栏的设计、生产、安装过程中，需要严格遵守国家标准，从根源上避免因为使用不当、错误的安装或差劣材料等问题造成的安全隐患。
同时，在电扶梯使用和维护过程中，也需要进行定期的检查和保养，及时发现和解决问题。
自动扶梯与自动人行道新标准、新检规综合介绍
自动人行道的要求” ·附录B“电子元件的故障排除”和附录C“安全电路的
设计和评价”没有变化
规范性附录
·修改附录G“向自动扶梯和自动人行道使用者传递相 关信息的安全标志”
• 修改5.12.2.5.3“停止开关应有清晰、永久的开关转 换位置标记且手动复位”
2、扶手带和扶手装置以及扶手装置之间挤压、剪切手指 • 修改5.5.2.5，取消“护壁板之间任何位置的水平距离应小
于两扶手带之间的水平距离。”
3、相邻盖板部件导致的割破危险 • 修改5.5.2.4“如果采用玻璃做成护壁板，该种玻璃应是钢
5、在扶手带进入扶手装置处被拖入 ·与GB16899-1997相同
前言
·列出了推荐性内容的条款及附录
·列出了与GB 16899-1997的主要技术内容变化 ·列出了与EN 115-1:2008的技术差异及其原因 ·列出了编辑性修改的内容
规范性引用文件
·规范性引用文件数量：42个
·和EN115-1相比数量上减少1个，将EN 19931-1用GB 50017《钢结构设计规范》对应，并 列入“参考文献”
（m/s）
GB 16899-1997
GB 16899-2011
0.75
0.35～1.50
0.40～1.50
0.90
0.40～1.70
0.55～1.70
新增向下运行制停减速度≤ 1m/s2要求 ·电气安全装置在安全开关、安全电路的基础上，新增 可编程电子安全相关系统（PESSRAE)
安全要求和（或）保护措施
重大危险清单
新版扶梯检验规定要求
----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有---------------------------------------------- 新版检规修订项目检验要求附件2关于贯彻实施自动扶梯和自动人行道新版标准与检验规则有关事宜的通知质检特函〔2012〕28号各省、自治区、直辖市质量技术监督局，各有关单位：为了更好地贯彻执行国家标准《自动扶梯和自动人行道的制造与安装安全规范》（GB16899－2011，2011年7月29日发布并实施，过渡期至2 012年7月31日，以下简称新版标准）和特种设备安全技术规范《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（TSG T7005-2012，20 12年7月1日起施行，以下简称新版检规），经商国家标准委工业标准一部，现提出如下实施意见：一、关于产品供应执行的标准版本(一)自动扶梯和自动人行道（以下简称扶梯）供需双方于新版标准批准发布实施日期2011年7月29日（不含）之前首次签订扶梯供货、安装或者改造正式合同，或者已经通过公开招投标确定中标及供货，但迟后（最迟2011年10月29日前）才首次签订扶梯供货、安装或者改造正式合同的，可以按照1997版GB16899标准（以下简称旧版标准）供应扶梯产品。
(二)扶梯供需双方于2011年7月29日（含）之后签订电梯供货、安装或改造正式合同的，如合同中约定交货期在2012年7月31日（含）之前的，可以按照合同约定的标准版本供应扶梯产品；如合同没有约定执行标准的版本，也可以按照旧版标准供应扶梯产品；如合同约定的交货期在2012年7月31日（不含）之后的，必须按照新版标准供应扶梯产品。
----------------------------精品word文档值得下载值得拥有----------------------------------------------(三)符合以上要求按照旧版标准供应扶梯产品的项目，由扶梯制造、安装或者改造单位填写《执行旧版标准合同项目情况备案表》(见附件)，于20 12年5月31日前，一次性报告扶梯安装地负责特种设备使用登记的质监部门。
自动扶梯加装防护示意图
对于电梯扶手现在还需安装防攀爬装置。
公共场所的电梯上，不乏见到追逐玩耍的小孩。
虽然不少自动扶梯旁都挂有“严禁攀爬玩耍”、“小孩必须在大人监护下乘坐”等醒目标志，但电梯扶手防攀爬装置的安装，也将降低事故发生的风险。
凡是与墙相邻超过12.5厘米时，在自动扶梯或自动人行道的上、下端部应当安装阻挡的装置，以防止人员进入外盖板区域，从而发生坠落等事故。
扶手带外缘与楼板或其他扶梯的间距凡是小于40厘米的，都应在其与楼板的交叉处、其他扶梯之间设置一个高度不小于30厘米的无锐利边缘的垂直固定封闭防护挡板，并延伸到扶手带下缘至少2.5厘米。
”
新规才开始执行，很多地方安装有防攀爬设置的自动扶梯还不多见。
防爬装置位于地平面上方约1米处，下部要与外盖板相交，平行于外盖板方向上的延伸长度最小应达到1米，并确保在此长度范围内无踩脚处，而这个挡板的高度应至少与扶手带表面齐平。
同时为杜绝乘坐下行扶梯时“滑行”的行为，防滑装置的安装也列入了此次的新检规。
“当自动扶梯或倾斜式自动人行道和相邻的墙之间装有接近扶手高度的扶手盖板，且建筑物和扶手带中心之间的距离大于30厘米时，就应安装防滑行装置。
”
防碰挡板和扶梯防攀爬装置采用亚克力制作，质量符合新国标标准，
防夹装置：的刚性部分最小应该有1.8厘米，最大不得超过2.5厘米，而柔性部分，也就是我们看到的刷毛，最小应为1.5厘米，最大不能超过3厘米，凡是没有达到这一标准的，都属于不规范的。
刷毛没有与梯级表面形成最小25°的倾斜角，也是不规范行为之一。
新检规要求与梯级表面的距离应在2.5厘米至5.5厘米之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扶梯新检规主要变化及示例
三、“防护挡板”部分
3.4防护挡板B
如果建筑物的障碍物会引起人员伤害时，则应采取相应的预防措施。
特别是在与楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间，应当设置一个高度不应小于0.30m，无锐利边缘的垂直固定封闭防护挡板，位于扶手带上方，并且延伸至扶手带外缘下至少25mm(扶手带外缘与任何障碍物之间距离大于等于400mm的除外)“。
对比02版检规4.4条，有很大变化。
注意：设置一个高度不应小于0.3m，无锐利边缘的垂直固定封闭防护挡板，位于扶手带上方，且延伸至扶手带外缘下至少25mm.
该项目对在用自动扶梯和自动人行道也须按新检规要求执行。
图7、防护挡板实物示例
图8、无防护挡板发生事故示例。
