注塑模具制品的翘曲、变形原因及解决方法
翘曲变形

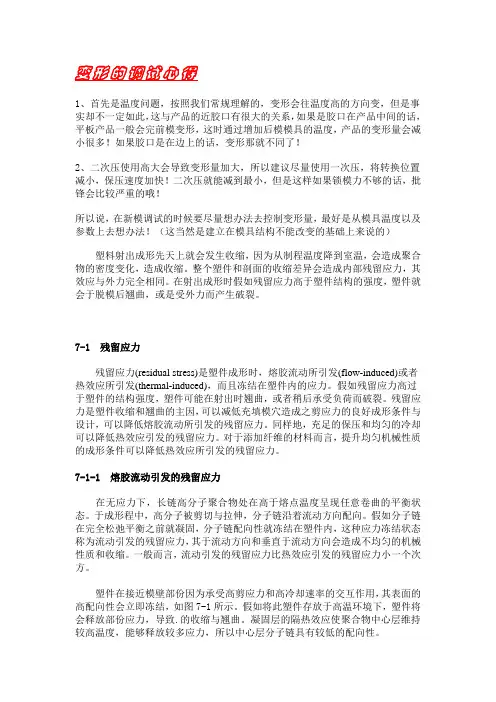

变形的调试心得1、首先是温度问题，按照我们常规理解的，变形会往温度高的方向变，但是事实却不一定如此，这与产品的近胶口有很大的关系，如果是胶口在产品中间的话，平板产品一般会完前模变形，这时通过增加后模模具的温度，产品的变形量会减小很多！如果胶口是在边上的话，变形那就不同了！2、二次压使用高大会导致变形量加大，所以建议尽量使用一次压，将转换位置减小，保压速度加快！二次压就能减到最小，但是这样如果锁模力不够的话，批锋会比较严重的哦！所以说，在新模调试的时候要尽量想办法去控制变形量，最好是从模具温度以及参数上去想办法！（这当然是建立在模具结构不能改变的基础上来说的）塑料射出成形先天上就会发生收缩，因为从制程温度降到室温，会造成聚合物的密度变化，造成收缩。
整个塑件和剖面的收缩差异会造成内部残留应力，其效应与外力完全相同。
在射出成形时假如残留应力高于塑件结构的强度，塑件就会于脱模后翘曲，或是受外力而产生破裂。
7-1 残留应力残留应力(residual stress)是塑件成形时，熔胶流动所引发(flow-induced)或者热效应所引发(thermal-induced)，而且冻结在塑件内的应力。
假如残留应力高过于塑件的结构强度，塑件可能在射出时翘曲，或者稍后承受负荷而破裂。
残留应力是塑件收缩和翘曲的主因，可以减低充填模穴造成之剪应力的良好成形条件与设计，可以降低熔胶流动所引发的残留应力。
同样地，充足的保压和均匀的冷却可以降低热效应引发的残留应力。
对于添加纤维的材料而言，提升均匀机械性质的成形条件可以降低热效应所引发的残留应力。
7-1-1 熔胶流动引发的残留应力在无应力下，长链高分子聚合物处在高于熔点温度呈现任意卷曲的平衡状态。
于成形程中，高分子被剪切与拉伸，分子链沿着流动方向配向。
假如分子链在完全松弛平衡之前就凝固，分子链配向性就冻结在塑件内，这种应力冻结状态称为流动引发的残留应力，其于流动方向和垂直于流动方向会造成不均匀的机械性质和收缩。
注塑缺陷原因分析与解决方案
注塑缺陷原因分析与解决方案注塑是一种常见的塑料加工方法，广泛应用于各个行业。
然而，在注塑过程中，可能会出现各种缺陷，如气泡、翘曲、短射等问题，影响产品的质量和性能。
为了解决这些问题，我们需要进行缺陷原因分析，并提出相应的解决方案。
一、缺陷原因分析1. 气泡缺陷气泡是注塑过程中常见的缺陷之一。
其主要原因可能包括以下几个方面：- 塑料材料中含有挥发性物质，如水分、溶剂等，这些物质在高温下蒸发产生气泡。
- 注塑机温度设置不当，过高的温度会使塑料材料中的气体膨胀形成气泡。
- 注塑模具设计不合理，存在气孔或死角，导致塑料充填不均匀，形成气泡。
2. 翘曲缺陷翘曲是注塑产品常见的缺陷之一，其主要原因可能包括以下几个方面：- 注塑机温度不均匀，导致塑料材料在冷却过程中收缩不均匀，引起产品翘曲。
- 注塑模具设计不合理，存在过于薄弱的部位，无法承受注塑过程中的压力，导致产品变形。
- 注塑过程中冷却时间不足，使得产品在脱模后还未完全固化，导致变形。
3. 短射缺陷短射是指注塑产品未能充填满模具而产生的缺陷，其主要原因可能包括以下几个方面：- 注塑机温度设置不当，导致塑料材料粘度过高，无法充填满模具。
- 注塑模具设计不合理，存在过于狭窄的充填道或浇口，导致塑料流动受阻，无法充填满模具。
- 注塑过程中注射速度过快，导致塑料材料无法充填满模具。
二、解决方案1. 气泡缺陷的解决方案- 检查塑料材料的质量，确保其含水量和挥发性物质含量符合要求。
- 调整注塑机的温度，确保塑料材料在注塑过程中不会过热。
- 优化注塑模具的设计，避免气孔和死角的存在，确保塑料充填均匀。
2. 翘曲缺陷的解决方案- 调整注塑机的温度分布，确保塑料材料在冷却过程中收缩均匀。
- 优化注塑模具的设计，增加产品的结构强度，避免过于薄弱的部位。
- 增加注塑过程中的冷却时间，确保产品完全固化后再进行脱模。
3. 短射缺陷的解决方案- 调整注塑机的温度，降低塑料材料的粘度，促进充填。
注塑缺陷原因分析与解决方案
注塑缺陷原因分析与解决方案引言概述：注塑工艺是一种常见的塑料成型工艺，但在实际生产中常常会出现一些缺陷，如翘曲、气泡等。
本文将分析注塑缺陷的原因，并提供解决方案。
一、材料选择不当1.1. 材料质量不合格：材料质量是影响注塑成型的关键因素之一。
如果选择的材料质量不合格，如杂质含量过高、熔体流动性不佳等，就容易导致注塑缺陷。
解决方案：选择质量可靠的供应商，进行材料质量检测，确保材料符合要求。
1.2. 材料配比不当：材料的配比不合理也会导致注塑缺陷。
例如，过多的填充剂可能会导致产品强度不足，而过多的添加剂可能会影响材料的流动性。
解决方案：进行材料配比的试验和优化，确保配比合理。
1.3. 材料储存不当：材料在储存过程中容易吸湿，吸湿后的材料会导致注塑过程中产生气泡等缺陷。
解决方案：储存材料时应采取密封防潮的措施，避免材料吸湿。
二、模具设计问题2.1. 模具结构不合理：模具结构不合理是引起注塑缺陷的常见原因之一。
例如，模具中存在死角或过于复杂的结构，会导致材料流动不畅，产生翘曲等缺陷。
解决方案：优化模具结构，确保材料流动畅通。
2.2. 模具温度控制不当：模具温度对注塑成型过程有着重要影响。
如果模具温度不均匀或温度过高，会导致产品表面糊化或变形等缺陷。
解决方案：采用合适的冷却系统，确保模具温度均匀稳定。
2.3. 模具磨损严重：模具长时间使用后会出现磨损，磨损严重的模具会导致产品尺寸不准确或表面粗糙等缺陷。
解决方案：定期检查和维护模具，及时更换磨损严重的模具部件。
三、注塑工艺参数设置不当3.1. 注射压力过高或过低：注射压力是影响注塑成型的关键参数之一。
如果注射压力过高，会导致产品变形或开裂，而注射压力过低则会导致产品表面光洁度不高。
解决方案：根据产品要求和材料特性，合理设置注射压力。
3.2. 注射速度不合理：注射速度对产品的充填和冷却过程有着重要影响。
如果注射速度过快，会导致产品内部产生气泡或短射，而注射速度过慢则会导致产品表面瑕疵。
注塑缺陷原因分析与解决方案
注塑缺陷原因分析与解决方案一、引言注塑是一种常用的塑料加工方法，广泛应用于各个行业。
然而，在注塑过程中常常会出现一些缺陷，如短射、气泡、翘曲等，影响产品的质量和性能。
因此，对注塑缺陷的原因进行分析，并提出相应的解决方案，对于提高产品质量和生产效率具有重要意义。
二、注塑缺陷的原因分析1. 短射短射是指注塑过程中无法完全填充模具腔体造成的缺陷。
其主要原因可能包括：（1）原料质量不合格：原料中含有过多的杂质或水分，导致塑料流动性变差。
（2）模具设计不合理：模具流道设计不合理或模腔中存在过多的尖角或倒角，阻碍了塑料的流动。
（3）注塑工艺参数设置不当：如注射速度过快、压力过低等，导致塑料无法充分填充模具腔体。
2. 气泡气泡是指注塑过程中产生的气体在塑料中形成的空洞。
其主要原因可能包括：（1）原料含水量过高：塑料料温过高或原料中含有过多的水分，造成水蒸气在注塑过程中析出形成气泡。
（2）注塑机排气不畅：注塑机的排气系统存在问题，无法及时排除注塑过程中产生的气体。
（3）注塑工艺参数设置不当：如注射速度过快、压力过高等，造成塑料内部气体无法顺利排出。
3. 翘曲翘曲是指注塑制品在冷却后出现变形的现象。
其主要原因可能包括：（1）模具温度不均匀：模具温度不均匀导致注塑制品冷却不均匀，从而引起翘曲。
（2）注塑过程中的应力积累：注塑过程中，塑料在注射后会受到冷却和收缩的影响，如果释放不及时，会导致应力积累引起翘曲。
（3）注塑工艺参数设置不当：如注射速度过快、冷却时间过短等，造成塑料冷却不充分，引起翘曲。
三、注塑缺陷的解决方案1. 短射的解决方案（1）优化原料质量：选择质量合格的原料，避免杂质和水分的存在。
（2）优化模具设计：合理设计模具流道，避免尖角和倒角的存在，保证塑料的顺畅流动。
（3）优化注塑工艺参数：合理设置注射速度和压力，确保塑料能够充分填充模具腔体。
2. 气泡的解决方案（1）控制原料含水量：确保塑料料温适宜，原料中的水分含量符合要求。
翘曲及处理
翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
随着塑料工业的发展，人们对塑料制品的外观和使用性能要求越来越高，翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。
模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量，缩短模具设计周期，降低成本。
一．模具的结构对注塑制品翘曲变形的影响1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
大型平板形塑件，如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响;实验表明，浇口位置具很重要，但并非浇口数目越多越好。
另外，多浇口的使用还能使塑料的流动比（L／t）缩短，从而使模腔内物料密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2．冷却系统的设计在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大。
除了考虑塑件内外表面的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。
塑料制品的翘曲变形的原因分析和解决方法图文稿
塑料制品的翘曲变形的原因分析和解决方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）塑料制品的翘曲变形的原因分析和解决方法一、前言翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。
结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。
二、模具的结构对注塑制品翘曲变形的影响。
在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。
1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。
另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。
翘曲变形原因
翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。
2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。
3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。
例如，尽可能地在贴近变形的地方设置冷却回路。
4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。
有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。
一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。
另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。
第二种说法：一模具方面：（1）浇口位置不当或数量不足。
（2）顶出位置不当或制品受力不均匀。
二工艺方面：（1）模具、机筒温度太高。
（2）注射压力太高或注射速度太快。
（3）保压时间太长或冷却时间太短。
三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。
四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。
（2）制品结构造型不当。
第三种说法：肉厚不均、冷却不均。
塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。
☐料温高，收缩大，从而变形大。
☐分子排向差异；侧壁的内弯曲。
☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。
☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。
第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。
注塑产品常见的13种质量缺陷原因分析及解决办法
注塑产品常见的13种质量缺陷原因分析及解决办法注塑工艺是一种常用的塑料加工方法，广泛应用于各个领域的产品创造中。
然而，在注塑过程中，往往会浮现一些质量缺陷问题，这些问题可能会导致产品的性能下降，甚至影响产品的安全性和可靠性。
因此，及时分析和解决这些质量缺陷是非常重要的。
本文将介绍注塑产品常见的13种质量缺陷原因分析及解决办法，以供参考。
1. 毛刺毛刺是指注塑产品表面浮现的细小尖刺状突起。
毛刺的浮现可能是由于模具不平整、模具间隙过大、注塑压力过高等原因导致的。
解决办法是检查模具的平整度，调整模具间隙，并适当降低注塑压力。
2. 热缩热缩是指注塑产品在冷却过程中发生尺寸变化。
热缩的原因主要是由于塑料材料的热胀冷缩性质导致的。
解决办法是在设计模具时考虑热缩因素，合理控制注塑温度和冷却时间。
3. 翘曲翘曲是指注塑产品在冷却过程中发生形变，使得产品不平整。
翘曲的原因可能是由于注塑温度不均匀、模具温度不均匀、注塑压力不均匀等造成的。
解决办法是调整注塑温度、模具温度和注塑压力，使其均匀分布。
4. 气泡气泡是指注塑产品内部或者表面浮现的气体会萃现象。
气泡的浮现可能是由于塑料材料中的挥发物没有彻底挥发、注塑温度过高、注塑压力过高等原因导致的。
解决办法是控制注塑温度和压力，选择合适的塑料材料，并进行充分的挤出和干燥处理。
5. 缩孔缩孔是指注塑产品内部浮现的空洞状缺陷。
缩孔的原因可能是由于注塑温度过低、注塑压力不足、模具设计不合理等导致的。
解决办法是提高注塑温度、增加注塑压力，并优化模具设计。
6. 裂纹裂纹是指注塑产品表面或者内部浮现的裂纹状缺陷。
裂纹的浮现可能是由于注塑温度过高、注塑压力过大、冷却时间过短等原因导致的。
解决办法是降低注塑温度、减小注塑压力，并延长冷却时间。
7. 毛边毛边是指注塑产品边缘浮现的不平整现象。
毛边的原因可能是由于模具设计不合理、注塑压力过高、注塑速度过快等导致的。
解决办法是优化模具设计，降低注塑压力，并适当调整注塑速度。
常见注塑件缺陷及解决的方法
充填不足
01
总结词
充填不足是指注塑件在成型过程中未能完全填满 模具型腔，导致部分区域出现缺料或凹陷。
02
详细描述
充填不足通常是由于注射速度慢、注射压力不足、 模具温度过高或塑料流动性差等原因引起的。
缩痕
总结词
缩痕是指注塑件表面出现凹陷或收缩痕迹，影响 外观和尺寸精度。
详细描述
缩痕通常是由于塑料冷却过程中收缩率不均、模 具温度不均匀或注射压力不足等原因引起的。
常见注塑件缺陷及解 决的方法
目录
• 常见注塑件缺陷 • 注塑件缺陷原因分析 • 解决注塑件缺陷的方法 • 案例分析
01
常见注塑件缺陷
翘曲与扭曲
总结词
翘曲与扭曲是指注塑件形状发生扭曲或弯曲，不符合设 计要求。
详细描述
翘曲与扭曲通常是由于模具设计不合理、塑料收缩率差 异、注射温度和压力不适当等原因引起的。
环境条件的控制Байду номын сангаас
总结词
保持稳定的环境条件对注塑件的质量至关重 要，包括温度、湿度和清洁度等。
详细描述
确保注塑车间温度、湿度稳定，保持环境清 洁、无尘。定期对设备和环境进行清理和消 毒，防止污染和细菌滋生。同时，要关注天 气变化和季节性温差对注塑件质量的影响，
采取相应的措施进行调节。
04
案例分析
案例一：翘曲与扭曲缺陷的解决
材料选择与控制
总结词
选择合适的材料，控制材料质量是解决注塑件缺陷的重要步骤。
详细描述
根据产品使用要求和工艺特性，选择具有良好流动性和成型性的材料。同时， 要确保材料干燥、清洁，无杂质和污染。定期对材料进行质量检查，确保其性 能稳定。
模具优化与维护
常见注塑缺陷及解决方案
注塑缺陷原因分析与解决方案一、变形/翘曲〔Warpage 〕塑胶件产生翘曲变形，导致制品的效或引起尺寸误差和装配困难；翘曲变形是塑件最严重的质量缺陷之一。
变形产生原因：1、材料：物料收缩率大，如PA+GF的收缩率就很大，流动玻纤取向。
2、模具：〔1〕产品两侧，型腔与型芯间温度差异较大；〔2〕模具冷却水路位置分配不均匀，没有对温度很好地进展控制；〔3〕浇口方式和位置设计不合理，特别加纤料，流动规那么很重要；〔4〕产品粘模引起变形，顶出不平衡导致变形；〔5〕模具排气不佳，导致模腔内注塑压力大。
3、成型工艺：〔1〕注塑压力过高或者注射速度过大；〔2〕料筒温度、熔体温度过高；〔3〕保压时间过长或冷却时间过短；〔4〕尚未充分冷却就顶出，由于顶针对外表施压造成翘曲变形。
4、产品构造〔1〕长条形构造翘曲加剧；〔2〕产品构造不对称导致不同收缩；〔3〕产品壁厚不均匀，突变或过薄，导致薄壁部分冷却较快引起翘曲。
解决方案：主要应从产品和模具设计方面着手解决，而依靠成型工艺调整的效果是非常有限的。
1、材料：〔1〕选择收缩性较小的材料，内部的长条形纤维会顺着流动方向发生取向。
沿着取向方向收缩小、垂直取向方向收缩大，取向引起的收缩不均会导致产品变形；〔2〕如PA66或PA+GF料都容易变形，评估时特别注意，提早做模流分析。
2、产品构造和模具：〔1〕由于塑胶从熔体转变为固体体积必然收缩，厚度大收缩大，厚度小收缩相对也小，收缩不均产生的内应力导致产品变形。
只能通过优化产品设计，尽量使产品壁厚均匀；〔2〕模具的冷却系统设计合理，使得产品可以冷却均匀平衡，控制模芯与模腔的温差。
〔3〕合理确定浇口位置及浇口类型，可以较大程度上减少产品的变形，一般情况下，可采用多点式浇口，在评估阶段多做几种模流分析方案来验证最小变形；〔4〕模具设计合理，确定合理的拔模斜度，顶针位置和数量，检查和校正模芯，进步模具的强度和定位精度；〔5〕改善模具的排气功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑模具制品的翘曲、变形原因及解决方法
注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。
具体指将受热融化的材料由高压射入模腔，经冷却固化后，得到成形品。
出现的翘曲、变形问题主要应从注塑模具设计方面解决，而成型条件的调整效果则是很有限的。
东莞恒圣塑胶实业有限公司专业为您介绍以下是翘曲、变形的原因及解决方法：
一、由成型条件引起残余应力造成变形时，可通过降低注射压力、提高注塑模具温度，并使注塑模具温度均匀，及提高树脂温度或采用退火方法予以消除应力。
二、脱模不良引起应力变形时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。
三、由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。
四、对于成型收缩所引起的变形，就必须修正注塑模具的设计。
最重要的是应注意使制品壁厚一致。
