12组合体的标注

合集下载

组合体的尺寸标注

组合体的尺寸标注
16
1. 线性尺寸
12
12
16
（ a）（ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可组按合体图的（尺b寸）标注标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成组合水体的平尺方寸标向注。
组合体的尺寸标注
4. 尺寸线
尺寸线与轮廓线不平行尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线尺寸线与中心线重合尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须组与合体所的标尺寸注标的注线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直组合径体的。尺寸标注
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧组合应体的注尺半寸标径注尺寸。
“S ”。对标准件，轴或手柄的前端，在不引起误解的情况下，可以省略符号“s” 。组合体的尺寸标注
8. 板状类零件
t6
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
组合体的尺寸标注

组合体的尺寸标注

零件上常见的简单形体多为表面上的棱线或素线互相平行并与形状相同的两个底面垂直的立体，通常称为直柱体(简称柱体) 。
首页章目录节目录上一页下一页
五、柱体的尺寸注法举例

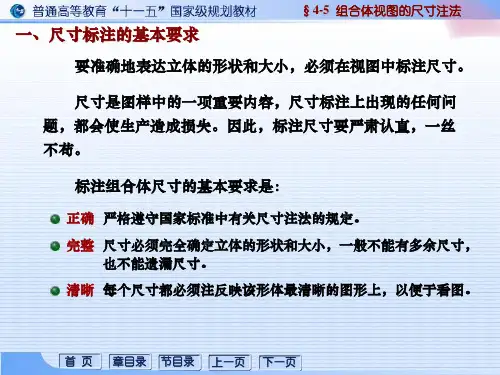

§4-5 组合体视图的尺寸注法
运用形体分析标注组合体视图的尺寸时，一般是首先把组合体分解成若干简单形体，然后分别标注出各简单形体的尺寸和它们之间的定位尺寸。因此，掌握一些简单形体的尺寸注法，具有重要意义。
尽量避免尺寸线与别的尺寸界线相交，一般情况下不允许尺寸线与尺寸线相交，也应避免把尺寸界线拉得太长。
首页章目录节目录上一页下一页
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
标注组合体尺寸的基本步骤如下：
作形体分析。
选择长、宽、高三个方向的尺寸基准，逐一注出各简单形体的定位尺寸。
清晰每个尺寸都必须注在适当的位置，以便于看图。
以轴承座为例介绍组合体尺寸标注步骤
首页章目录节目录上一页下一页
首页章目录节目录ቤተ መጻሕፍቲ ባይዱ上一页下一页
二、基本几何体视图的尺寸标注
§4-5 组合体视图的尺寸注法
首页章目录节目录上一页下一页
三、组合体视图的尺寸分析
§4-5 组合体视图的尺寸注法
首页章目录节目录上一页下一页
§4-5 组合体视图的尺寸注法
四、组合体视图尺寸标注中应注意的问题
1. 不能对截交线和相贯线标注尺寸截交线和相贯线的形状、大小和位置是由相交双方的形状、大
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
首页章目录节目录上一页下一页
七、尺寸的清晰布置

组合体的尺寸标注

单击此处编组辑母合版体标 Nhomakorabea题样投式影
组合体的尺寸标注
（3）标注各部分间的定位尺寸。本图中台阶各部分间的定位尺寸均与定形尺寸重复。如尺寸⑩既是边墙的长，也是踏步的定位尺寸。
（4）检查、调整。由于组合体形体通常比较复杂，且上述三种尺寸多有重复，故此项工作尤为重要。通过检查，补其遗漏，去掉重复的标注。
Page 5
单击此处编组辑母合版体标的题样投式影
组合体的尺寸标注
图6-12 组合体尺寸标注举例
Page 6
单击此处编组辑母合版体标的题样投式影
组合体的尺寸标注
Page 3
2.尺寸标注的步骤标注组合体尺寸前，需先进行形体分析，确定要反映到投影图上的基本体及其尺寸标注要求。除此之外，还必须掌握合理的标注方法。下面以台阶为例说明组合体尺寸标注的方法和步骤。（1）标注总体尺寸。如图6-12所示，首先标注图中①、 ②和③三个尺寸，即先标出台阶的总长、总宽和总高。在建筑设计中它们是确定台阶形状的最基本的，也是最重要的尺寸，故应首先标出。
单击此处编组辑母合版体标的题样投式影
组合体的尺寸标注
Page 2
1.尺寸标注的原则尺寸标注的原则主要有以下四点：（1）尺寸标注要遵守国标的基本规定。（2）尺寸标注要齐全，不能遗漏，读图时要能直接读出各部分的尺寸，不能临时计算。（3）尺寸标注要明显，一般布置在视图的轮廓之外，并位于两个视图之间。（4）同一方向的尺寸可以组合起来，排成几道，大尺寸在外，小尺寸在内。两平行尺寸线的距离为7～10 mm。
单击此处编组辑母合版体标的题样投式影
组合体的尺寸标注
Page 4
（2）标注各部分的定形尺寸。尺寸④～⑨均为边墙的定形尺寸，尺寸⑩～B12为踏步的定形尺寸。

组合体的尺寸标注

(a)
(b)
(c)
(3) 总体尺寸
• 用来确定组合体的总长、总宽、总高的尺寸称为总体尺寸。
• 有时，定形尺寸就反映了组合体的总体尺寸，不必另外标注，如图中底板的长和宽就是该组合体的总长和总宽尺寸。必须注意，有时组合体的定形尺寸和定位尺寸已标注完整，若再加注总体尺寸，就会出现多余或重复尺寸，这就要对已标注的定形和定位尺寸作适当的调整。如图4-20c中加注总高尺寸45 后，应去掉孔板的高度尺寸32。
组合体的长、宽、高三个方向的尺寸基准，常采用其底面、端面、对称面以及主要回转体的轴线等。对于轴承座所选定的尺寸基准如图所示：用轴承座的左右对称面作为长度方向的尺寸基准；用大圆筒的后端面作为宽度方向的尺寸基准；用底板的底面作为高度方向的尺寸基准。
宽度方向尺寸基准
长度方向尺寸基准
高度方向尺寸基准
3、逐个地分别标注各基本体的定位和定形尺寸
组合体的尺寸标注
视图只能表达组合体的形状，各种形体的真实大小及其相对位置，要通过标注尺寸来确定。
因此，尺寸标注与视图表达一样，都是构成
工程图样的重要内容。研究组合体的尺寸标注方法是零件尺寸标注的基础。
一、基本形体的尺寸标注
组合体是由基本体组成，要掌握组合体的尺寸标注，必须先掌握一些基本形体的尺寸标注。
2、尺寸标注要清晰
注意以下几个方面：
• 应将多数尺寸注写在视图外面，与两视图有关的尺寸注写在两视图之间。
• 尺寸尽量标注在形状特征明显的视图上。如图4-23 所示，缺口的尺寸标注应标注在反映其真形的视图上。
• 同一形体的定形尺寸和定位尺寸应尽量标在同一视图上，如图4-24所示。
(a) 好
• 2.尺寸完整即要求尺寸必须注写齐全，不遗漏，不重复。

组合体尺寸标注分解

（2）标注凸台凸台的定形尺寸20、12 ，高度方向的定位尺寸83 定出了凸台的顶面位置，也确定了凸台的高度；宽度方向的定位尺寸28 确定凸台圆柱的轴线位置
第27页/共33页
逐个标注各基本形体的定形尺寸和定位尺寸。（续 2）
（3）标注底板在俯视图上集中标注底板的长90、宽60，圆角半径R12，两小圆孔直径 12、圆心的定位尺寸66、48；在主视图上集中标注底板上方槽的尺寸 48、3，以及底板的高度14
第6页/共33页
标注总体尺寸的注意事项：
❖ 组合体的总体尺寸有时也会是较
大基本体中的定形尺寸，如底板的长 50 和宽 30 。
❖ 标注总体尺寸时，往往会出现多
余尺寸，这时就必须对已标注的定
形和定位尺寸作适当调整。如主视图中的高度尺寸，若标总高尺寸27，
删除多余的定形尺寸20
则应减去一个同方向的定形尺寸
第9页/共33页
2. 组合体的尺寸基准
由于组合体中的各基本形体需要在长、宽、高三个方向定位，所以在这三个方向上都要有定位尺寸，也就要在三个方向上都有尺寸基准。虽然有时定位尺寸可以省略，但该方向的尺寸基准仍需明确。
可以选作尺寸基准的通常是某主要基本体的底面、端（侧）面、对称平面以及回转体的轴线等。
小圆柱孔的直径应尽量标注在投影为圆的视图上。这样直径尺寸就标注在了最能反映形体特征的视图上，以便于读图。
较
大
圆
柱
体
（
孔
）
直
径
标
注
示
例
较好
影响视图的清晰
不太好
第17页/共33页
❖ 7. 槽口的尺寸应集中标注在反映其实形的视图上，而不要分散标注在各个视图上。

组合体标注尺寸的基本要求

组合体标注尺寸的基本要求组合体标注尺寸是指在工程设计或产品制造过程中，对于组合体（如建筑物、机械设备、汽车等）各个部分的尺寸进行规定和标注的一种技术要求。

正确标注组合体尺寸是保证设计和制造的关键要素之一，可以确保组合体的各个部分在设计、制造和装配过程中的准确性和一致性。

以下是组合体标注尺寸的基本要求。

1.标注清晰准确：尺寸标注应该清晰可读，并且准确无误。

标注符号、数字和文字应该清晰可辨，不模糊、不混淆。

标注应该遵循相关标准和规范。

2.标注及尺寸间距合理：标注应该与相应尺寸的线条相连，并且与标注的尺寸之间应该有合理的间距。

标注线的位置应该一致，不应该遮挡其他线条或造成混淆。

3.尺寸单位统一：标注的尺寸单位应该统一，并且符合规范。

常用的尺寸单位有毫米、厘米、米等，应根据具体情况和使用需求选择合适的单位。

4.适当标注公差：在组合体标注尺寸时，应该根据设计和制造要求适当标注公差。

公差是指允许尺寸偏差的范围，标注公差可以帮助确保组合体的尺寸在设计和制造过程中的可接受范围内。

5.标注参考尺寸：组合体标注尺寸时，可以标注一些参考尺寸。

这些参考尺寸可以是与其他部件的尺寸相对比较的，也可以是与设计图纸上一些特定点或线的位置相关的。

标注参考尺寸可以帮助提高尺寸标注的准确性。

6.标注完整性：标注尺寸时应确保标注的完整性，即标注所有需要标注的尺寸。

标注应该涵盖组合体的所有重要尺寸，以便在设计和制造过程中能够准确展示组合体的尺寸要求。

7.标注方向和方位符号：在标注组合体尺寸时，应该标明尺寸的方向和方位。

方位符号可以是箭头，用于表示尺寸的测量方向，确保尺寸的标注不会造成歧义和误解。

8.标注材料和处理要求：在需要标注组合体尺寸时，可以同时标注材料和处理要求。

材料标注可以帮助确保正确的材料选择，处理要求标注可以帮助确保组合体在制造和使用过程中的正确处理方法。

综上所述，组合体标注尺寸的基本要求包括标注清晰准确、标注及尺寸间距合理、尺寸单位统一、适当标注公差、标注参考尺寸、标注完整性、标注方向和方位符号、标注材料和处理要求等。

组合体及组合体尺寸标注

判别增减环
绘制尺寸链图
根据组成环对封闭环的影响，判断其为增环还是减环。
用箭头表示各组成环之间的关联，并标注相应的尺寸和公差。
尺寸链的计算与校核
计算类型
包括正计算、反计算和中间计算。正计算是根据各组成环的尺寸和公差，计算封闭环的尺寸和公差；反计算是已知封闭环的尺寸和公差，求解各组成环的尺寸和公差；中间计算则是已知部分组成环的尺寸和公差，求解其余组成环的尺寸和公差。
实例三：组合体尺寸标注的综合应用
确定总体尺寸
测量并标注组合体的总长、总宽和总高。
考虑工艺要求
在尺寸标注时，要考虑加工和装配的工艺要求，如倒角、圆角、退刀槽等。
标注重要细节尺寸
对于影响产品性能、装配等的重要细节，要详细标注其尺寸。
标准化和简化
尽量使用标准件和通用件，简化设计和制造过程。同时，遵循尺寸标注的国家标准和行业标准。
感谢您的观看
THANKS
反映组合体的水平投影形状和大小，通常与主视图的长对正、高平齐。
组合体的轴测图
轴测图的形成
将物体连同其直角坐标体系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得的图形。
轴测图的分类
正等轴测图和斜二轴测图。正等轴测图的三个坐标轴与投影面的倾角都相等，而斜二轴测图则有两个坐标轴与投影面的倾角相等。
公差配合的基本概念
配合
基本尺寸相同的、相互结合的孔和轴公差带之间的关系。
基准制
国家标准规定有基孔制和基轴制两种基准制。一般情况下，应优先选用基孔制。
组合体的工艺要求与公差配合的确定
确定组合体的工艺要求
根据组合体的使用要求、生产类型和生产条件等因素，确定组合体的加工精度、表面质量等工艺要求。

组合体的尺寸标注(最新)

4.4 组合体尺寸标注
机械
尺寸标注的基本知识
工
程
尺寸标注的基本要求
学院
尺寸标注的基本规则
尺寸三要素
尺寸标注方法
组合体尺寸标注
尺寸标注方法尺寸标注类型尺寸标注注意事项尺寸标注步骤
1
2020年7月30日星期四
一尺寸标注的基本知识
机 1、尺寸标注的基本要求
械工
程正确：符合国家标准(GB)规定的尺寸注法。
程学
尺寸数字布置在外面。当位置更小时，箭头和数字都可以
院布置在外面。
几个小尺寸连续标注时，中间的箭头可用圆点或斜线代替。
14
2020年7月30日星期四
4、尺寸标注方式
机（5）示例
械工程学院
线性尺寸窄小尺寸直径尺寸半径尺寸角度尺寸
15
2020年7月30日星期四
二.组合体的尺寸标注方法
标注大于半圆的圆弧尺寸时，则与圆的尺寸注法相同（注直径）。
标注小于或等于半圆的圆弧时，应在
尺寸数字前加注半径符号“R ”。
当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可采用折线的形式标注。若不需要标出圆弧的圆心位置时，可只画靠近箭头的一段。
11
2020年7月30日星期四
4、尺寸标注方式
先标注定形尺寸；再标注定位尺寸；
机基本方法：形体分析法
最后标注总体尺寸。
械
工将组合体分解为若干个基本体和简单体，在形体分
程
学析的基础上标注三类尺寸。
院
定形尺寸：
确定各基本体形状和大小的尺寸。示例
定位尺寸：确定各基本体之间相对位置的尺寸。示例
要标注定位尺寸，必须先选定尺寸基准。物体有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。通常以物体的底面、端面、对称面和轴线作为

工程制图-组合体视图标注

╳
垂直尺寸的字头朝“左”！
注：平行尺寸标注！
（2）倾斜尺寸
╳
300范围内的倾斜尺寸标注方法
（3）角度尺寸
数字字头朝上
（4）圆、圆弧尺寸标注
圆的尺寸标注
错误
圆弧的尺寸标注
（5）大尺寸的标注 p12 图1-18 （6）小尺寸的标注 p12 图1-19 （7）球面的尺寸标注 p12 图1-20 （8）弦长和弧长的尺寸标注 p12 图1-21 （9）对称图形的尺寸标注 p12 图1-26
2、尺寸标注应尽量集中，并尽量安排在两视图之间的位置；
3、尽可能避免在虚线上标注尺寸； 4、尺寸不能标注在物体的截交线或相贯线上； 5、尺寸排列要整齐，大尺寸排在外边，小尺寸
排在里边。
课堂练习
尺寸标注
5-4 5-5
组合体综合练习
简单结构一
?
？
?
?
？
?
?
?
?
?
?
?
?
?
形体分析法和线面分析法三、掌握正确的画图和读图步骤四、掌握组合体的尺寸注法，要注意
形体分析法和尺寸注法要求
作业
1. 完成图纸大作业的尺寸标注 2. 5-9、5-10 、5-16、5-17
?
?
?
【例1】切割式组合体的画图
【例2】已知物体的两个视图，求作第三视图。
A
运用
“
假
B
设
法
”
判
断
Ⅰ
对
应
线
框
真
Ⅱ
伪
已知两个视图，求作第三视图
【例3】已知组合体的两投影，求作第三面投影。

组合体的尺寸标注

图4-38 同一方向的尺寸标注
(a) 好
(b)不好
图4-39 尺寸排列要清晰
(a) 好
(b)不好
图4-40 直径和半径的尺寸标注
（4）回转体的直径一般应尽量注在投影为非圆的视图上，半径尺寸一定要注在投影为圆的视图上，如图440所示。但板件上多孔分布时，其直径应注在反映为圆的视图上。
（5）一般情况下不在虚线结构上标注尺寸。
以上各点在具体标注尺寸时，有时会出现不能同时
兼顾的情况，必须在保证尺寸正确、完整、清晰、合理的条件下，根据具体情况，合理布置。
机械制图
机械制图
组合体的尺寸标注
1.1标注组合体尺寸的基本要求视图仅能表示组合体的形状，而组合体各组成部分的大
小及相对位置还需由尺寸来确定，组合体标注尺寸时要做到：
1.正确必须符合国家标准中尺寸注法的一般规定。
2.完整所注尺寸必须能完全确定组合体的形状大小及各部分间
的相对位置关系，标注尺寸时既不能遗漏，也不能重复标注。Βιβλιοθήκη 图4-33 轴承座尺寸分析
有时，每个方向上除确定一个主要基准外，还选择一、二个辅助基准。如图4-34 所示，在标注内孔深度4时，是以左端面为辅助基准标注的。
图4-34 尺寸基准的选择
（3）总体尺寸确定组合体的总长、总宽和总高的尺寸。当总体尺寸与已经标注的定形尺寸一致时，总体尺寸就不再
在另形标注。如图 4-33中，轴承的总长和总宽尺寸就是底板的长60和宽34。
（1）棱柱、棱锥标注出长、宽、高尺寸；（2）棱台标注出上底、下底的长和宽及高度尺寸；（3）圆柱、圆锥标注出底圆直径和高度尺寸；（4）圆台标注出上底、下底的直径和高度尺寸；（5）球标注代号“S”及直径、半径尺寸。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3．同一方向上连续的几个尺寸尽量布置在一条线上。

5．应尽量避免尺寸线与尺寸线或尺寸界线相交，同一方向的尺寸应按大小顺序，小尺寸在内，大尺寸在外。

看图的方法和步骤
所谓的特征视图，就是把物体的形状特征和位置特征反映最充分的那个视图，如上从特征视图入手，再结合其它几个视图，就能较快地识别出物体的形状。

（三）明确视图中的封闭线框和图线的含义
．视图中的图线的含义可有以下三种：
）代表两个表面交线的投影。

．构思的立体要合理。

两个形体组合时要连接牢固，不能出现点接触或线接触，
c）、（d）。

）不要出现封闭的内腔，因为封闭的内腔不便于加工造型，如图（二、看图的基本方法和步骤
（二）线面分析法。
