耙矸机固定参数
耙矸机使用标准
国龙矿建新河项目部耙矸机使用标准编制人：许大庆审核：郭保峰编制日期： 2012年1月8日耙矸机使用标准一、耙矸机的移动：（1）耙矸机移动时必须有一副队长在现场进行统一指挥、安排人员分工及监督作业人员严格按照标准施工。
（2）移动时必须听清专人（班队长）发出的信号，方可移动。
（3）在巷道中移动耙矸机时，首先要切断电源，把电气部分和电缆前移，固定装置松开移动应匀速进行，不可忽快忽慢，如遇导链拉不动或其它异常情况时，待耙矸机稳定后方可由班组长前去检查，排除问题后，方可继续移动。
（4）耙矸机歪斜时应及时处理。
（5）上、下山掘面移动耙矸机时，首先用绞车牵引住耙矸机并稍微向上移动后，才允许松开固定装置，然后匀速上、下滑移动耙矸机。
（6）移耙矸机时跟班队长必须在现场指挥，移动或调整耙矸机时，严禁任何人站在耙矸机上面、两侧及后方。
二、耙矸机固定：（1）耙矸机移到规定位置后，稳固耙矸机的地锚及护栏。
（2）上齐耙矸机护栏。
（3）耙矸机后方6米范围内，道轨中心线处安装临时保险杠。
（4）耙矸机支腿应牢固，不得松动。
（5）耙矸机移到预定位置以后，应先必须固定好4个卡轨器（上紧拧牢，固定可靠。
）调整好耙矸机，然后重新上齐固定耙矸机的4根全长锚固地锚（一边2根，地锚长2400mm），并使用不小于Φ15.5的钢丝绳4根每根钢丝绳一端缠绕固定在耙矸机主机的支腿上，一端固定在帮部打好的锚杆上，要求每根钢丝绳每端不少于2个绳卡，钢丝绳必须紧固牢靠，使用两根斜支撑撑住耙矸机主机，后尾槽悬吊﹑护拦绳的安装必须牢靠，两侧护拦绳必须上齐，护拦绳使用Ф15.5mm 钢丝绳,上端固定在顶板锚杆上，两侧各设1个，下端固定在耙矸机中部两侧,前后各一组共4个。
用钢丝绳吊挂稳固耙矸机尾部。
（6）固定装置固定可靠后，才准松开绞车钢丝绳，上山窝头再取掉老杠，并在耙矸机下固定好回头轮，滑轮直径不小于300mm。
(7)在道轨上固定回头轮必须保证固定螺丝紧固牢靠。
上山掘进耙矸机移挪、固定及出货滑轮的固定
３１ 在 耙 矸 机 后 两 侧 ．． ４ 用摩擦支柱 将耙矸机 顶紧 ， 支 柱顶 端 必 须 密贴 ，底 端 必
一
轮 的 上部 槽钢 预 留孔 与 １ 号 工字 钢绑 紧 ， １ 钢 丝 绳搭 接处 不少 于 ３ 副绳 卡 ， ４ 。 共 道 ４５在 导 向轮 前 方 紧贴 槽 钢 面 加 一道 档 ． 板 ， 止煤 矸 溃 入 双 向导 向轮 ， 板 长 度 １ 防 档 ． ２ 米 ， 度不低 于 ３０ ｍ， 高 ０ｍ 档板 固定有 效 。 ５ 结束 语 通过 以上 介 绍上 山耙 矸 机地 移 挪 、固定 及 出货滑 轮 固定 步骤 与 注意事 项 可 以解决 上 山耙 矸机 固定 及 出货 时 的安 全 ，加 以 日常每 班 安 排专 人检 查各 种 设施 是 否完 好 ，就 可确 保 安 全生 产 。
Ｑ Ｑ鱼 ：
Ｃｈｎ ｗ Ｔ ｃ ｎ ｌｇｅ ｎ ｒ ｄ ｃｓ ｉ ａＮｅ ｅ ｈ ｏｏ ｉｓａ ｄ Ｐ ｏ ｕ ｔ
工 业 技 术
上山掘进耙矸机移挪 、 固定及出货滑轮的固定
丁 峰 何 振 龙 王太 远
（ 北 煤 电集 团公 司 ， 徽 淮 北 ２ ５ ３ ） 皖 安 ３ １ １ 摘 要 ： 绍 上 山耙矸 机 的移 挪 、 介 固定及 出货滑轮 固定 的 办法 ， 出一 些 注意 事 项和 解 决 方 法 ， 提 为煤 矿 井 下上 山掘 进 耙 矸机 的管理
（） ２供外部开人使 用 。 电源插件 的接地端子应与 系统大地可靠连接 。
参考文献 Ｉ． ｌ 电气化铁遁 。０ ９ １ － ５ １ ２ ０ － ０ １． ．
耙装机的参数你知道吗
Thank you
耙装机
山东亿煤
耙装机概述
耙装机又简称耙岩机，耙渣机 等。耙装机主要用于煤矿， 冶金矿山，隧道等工程巷道 掘进中配以矿车或箕斗进行 装载作业。
P15B型号含义：
型号：P15B P: 行星传动的耙斗装岩机 15： 耙斗容积0.15立方的100倍 B： 矿用隔爆型
耙装机技术参数
型 号 ：P15B 轨距 ：600mm 耙斗容积 ：0.15立方 技术生产率：15-25立方/小时 主绳牵引力：7.2-10.4KN 钢丝绳直径：12.5mm 电动机功率：11KW 工作电压 ：380/660（其他电压订购时需说明 ） 外形尺寸 ：5500mm*1170mm*1800mm 总 重 ：2.5吨
耙装机工作原理极结构
耙斗装岩机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗做往复运 动把岩石扒进料槽，至卸料槽的卸料口卸入矿车或箕斗内，从而实现 装岩作业。该系列耙斗装岩机主要有固定楔，尾轮，耙斗，台车，绞 车，操纵结构，导向轮，料槽（进料槽，中间槽，卸载槽），电气部 分，风动推车缸等部件组成。
kate005
耙装机特点
耙斗装岩机主机部分采用行星轮传动，该系列 耙斗装岩机具有装岩效率高，结构简单，可 靠性好，操作方便，适用范围广等特点。耙 斗装岩机不仅用于平巷，而且可以在30度18 五5叁柒15柒陆5以下斜巷使用，是提高掘进 速度，实现巷道掘进机械化的一种主要机械 设备。耙斗装岩机带有气动推车缸，矿车装 满后，可用风动推车缸将重车推出，以减轻 工人的劳动强度，缩短调车时间，提高掘进 速度。
煤矿井下前移耙矸机及固定安装方式研究与实践
煤矿井下前移耙矸机及固定安装方式研究与实践一、引言煤矿是我国能源工业的重要组成部分，井下工作环境复杂、危险系数高，为了提高矿井作业效率，确保安全生产，煤矿设备的研发与改进显得尤为重要。
煤矿井下前移耙矸机及固定安装方式是针对矿井废矸清理作业中的一项重要技术，本文将对该技术进行研究与实践。
二、煤矿井下前移耙矸机的作用煤矿井下前移耙矸机是用于清理矿井废矸的专用设备，其作用主要包括：清理矿井废矸，保障井下通风与运输的畅通，提高采掘效率，减轻劳动强度，提高安全生产水平等。
三、前移耙矸机的主要结构1. 装载机构：装载机构是前移耙矸机的重要组成部分，用于将废矸装载至机器的料斗中，并通过输送装置将废矸输送至机器的出料口。
2. 耙运装置：耙运装置是前移耙矸机的工作部件，用于将废矸耙起并输送至料斗中。
3. 动力装置：动力装置是前移耙矸机的动力源，为机器提供所需的动力，保证机器正常运行。
4. 控制系统：控制系统用于控制前移耙矸机的工作状态，保证机器的正常运行。
四、前移耙矸机的固定安装方式前移耙矸机的固定安装方式主要包括地面固定和井下固定两种方式。
地面固定一般适用于井口和运输巷道等位置，而井下固定则更多的是应用于井下矿工作面与回风巷等位置。
在进行井下固定安装时，需考虑到煤矿井下环境的复杂性和局限性，确保设备的正常使用。
五、煤矿井下前移耙矸机的实践应用在实际应用中，前移耙矸机在煤矿井下主要有以下特点：1. 多功能性：前移耙矸机既可以进行废矸的清理，也可以进行其他矿井作业。
2. 适应性强：前移耙矸机适应性广，不仅适用于不同采煤工作面，还适用于不同倾斜度、不同地质条件的煤矿井下。
3. 安全性高：前移耙矸机使用高效的压接制动器，可有效保证设备在工作中的安全。
4. 操作简便：前移耙矸机的操作简便，能够减轻工人的劳动强度，提高工作效率。
六、研究与实践中存在的问题与展望尽管前移耙矸机作为煤矿井下专用设备已经取得了一定的成绩，但在实际研究与应用中仍面临一些问题，例如：1. 设备结构和性能的优化问题：目前前移耙矸机的结构和性能还有一定的提升空间，需加大研究力度，不断完善设备功能。
回风二石门耙矸机安装、使用安全技术措施
专业的论文在线写作平台
回风二石门耙矸机安装、使用安全技术措施
一、工程概述
根据矿方生产安排，由我队施工-735m回风二石门（西段）巷道，根据施工需要安装一台P-90B耙矸机，用于-735m回风二石门（西段）掘进出货，为指导施工，保证施工安全与质量，特编制本措施。
二、施工方法
耙矸机安装方法
1、首先在耙矸机设备起吊位置施工起吊锚杆，作为起吊葫芦生根点。
2、将安装地点的杂物清理干净，并将场地平整好，使安装地点满足条件。
3、将耙矸机的簸箕口、连接槽、耙斗、中间槽、卸矸槽、台车、支腿、主副绳等打运到耙矸机安装位置，并卸在巷道两侧，耙矸机要在平整巷道底板处进行组装。
4、按照台车、中间槽、连接槽、簸箕口、卸矸槽、支腿顺序组装完毕后，在卸矸槽处巷顶打一组锚杆，用两根Φ12.5mm钢丝绳将卸矸槽悬吊在起吊锚杆上，作为二次保护。
5、安设主绳、副绳及挡矸护栏、挡矸板，将主副绳与耙斗连接牢固。
主绳绳径为18.5mm，副绳绳径为15.5mm。
6、固定耙矸机：使用4个卡轨器将耙矸机固定在轨道上，并用四根锚链将车轮和轨道锁固，作为二次保护；2个支撑腿要支撑有力。

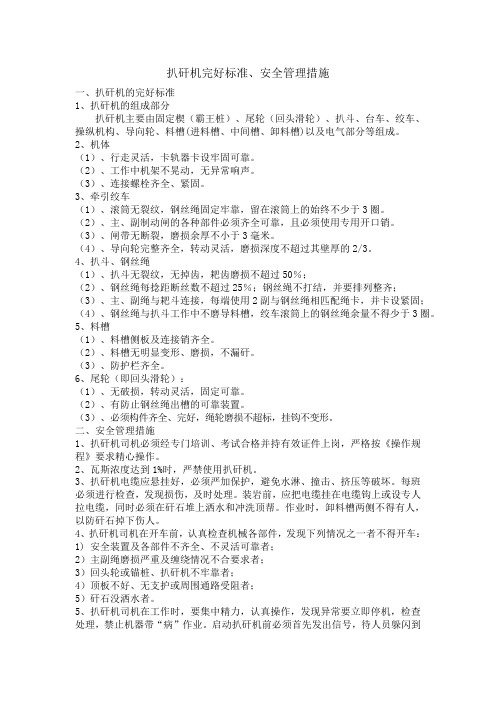

扒矸机完好标准
扒矸机完好标准、安全管理措施一、扒矸机的完好标准1、扒矸机的组成部分扒矸机主要由固定楔（霸王桩）、尾轮（回头滑轮）、扒斗、台车、绞车、操纵机构、导向轮、料槽(进料槽、中间槽、卸料槽)以及电气部分等组成。
2、机体（1）、行走灵活，卡轨器卡设牢固可靠。
（2）、工作中机架不晃动，无异常响声。
（3）、连接螺栓齐全、紧固。
3、牵引绞车（1）、滚筒无裂纹，钢丝绳固定牢靠，留在滚筒上的始终不少于3圈。
（2）、主、副制动闸的各种部件必须齐全可靠，且必须使用专用开口销。
（3）、闸带无断裂，磨损余厚不小于3毫米。
（4）、导向轮完整齐全，转动灵活，磨损深度不超过其壁厚的2/3。
4、扒斗、钢丝绳（1）、扒斗无裂纹，无掉齿，耙齿磨损不超过50％；（2）、钢丝绳每捻距断丝数不超过25％；钢丝绳不打结，并要排列整齐；（3）、主、副绳与耙斗连接，每端使用2副与钢丝绳相匹配绳卡，并卡设紧固；（4）、钢丝绳与扒斗工作中不磨导料槽，绞车滚筒上的钢丝绳余量不得少于3圈。
5、料槽（1）、料槽侧板及连接销齐全。
（2）、料槽无明显变形、磨损，不漏矸。
（3）、防护栏齐全。
6、尾轮（即回头滑轮）：（1）、无破损，转动灵活，固定可靠。
（2）、有防止钢丝绳出槽的可靠装置。
（3）、必须构件齐全、完好，绳轮磨损不超标，挂钩不变形。
二、安全管理措施1、扒矸机司机必须经专门培训、考试合格并持有效证件上岗，严格按《操作规程》要求精心操作。
2、瓦斯浓度达到1%时，严禁使用扒矸机。
3、扒矸机电缆应悬挂好，必须严加保护，避免水淋、撞击、挤压等破坏。
每班必须进行检查，发现损伤，及时处理。
装岩前，应把电缆挂在电缆钩上或设专人拉电缆，同时必须在矸石堆上洒水和冲洗顶帮。
作业时，卸料槽两侧不得有人，以防矸石掉下伤人。
4、扒矸机司机在开车前，认真检查机械各部件，发现下列情况之一者不得开车：1) 安全装置及各部件不齐全、不灵活可靠者；2）主副绳磨损严重及缠绕情况不合要求者；3）回头轮或锚桩、扒矸机不牢靠者；4）顶板不好、无支护或周围通路受阻者；5）矸石没洒水者。
耙矸机的操作
耙矸机的操作第一篇：耙矸机的操作耙斗机司机操作教程第一章安全操作知识一、操作前准备工作司机接班以后要闭锁开关，并检查以下内容：1、顶板坚实，支护牢固；安设好固定楔，挂好尾轮，架棚巷道禁止将尾轮挂在棚架上。
2、机器各部位清洁，无煤矸压埋，保持通风，散热良好。
3、电气设备上方有淋水时，必须进行遮盖。
4、导向轮、尾轮悬挂正确，安全牢固，滑轮转动灵活。
5、钢丝绳磨损、断丝不超过规定，在滚筒上排列整齐，闸带间隙松紧适当，刹车灵敏可靠。
6、耙矸机卡轨器紧固可靠，司机操作一侧距巷帮700mm以上。
7、通讯、信号灵敏、可靠。
8、各润滑部位油量适当，无渗漏现象。
9、机器各部位连接可靠，连接件齐全、紧固，对机器各松动螺栓进行紧固。
10、对矸石堆及巷道顶帮进行洒水降尘。
11、供电系统正常，电缆吊挂整齐，无埋地压、折损、挤压等。
12、检查迎头是否有拒爆和瞎炮，如有，必须先按《处理瞎炮、拒爆安全技术措施》进行处理。
二、操作1、操作前，应先进行试车；试车前必须必出信号，起动耙矸机，耙斗机司机操作教程（2）、将工作面的固定楔及滑轮取出放好以免放炮后压埋（3）、操纵手把放在松闸位置，关闭耙斗机，切断电源，把开关打到零位锁好。
三、耙装注意事项（1）、机器必须由两人操作，一人操纵，一人瞭望。
（2）、操作使用中机器前方不得有人停留或通过，不得与其它工作平行作业。
（3）、司机作业场所必须扫清浮货，不得站在浮矸上操作。
（4）、司机工作位置机器与巷道帮的距离不得小于０.９米。
（5）、耙矸时速度要掌握均匀，避免忽松忽紧，防止钢丝绳摆或幅度过大，或被滑轮卡住、挤住。
（6）、耙矸阻力较大时，应将耙头前后移动几次，不准扒不动硬扒，以免造成断绳或烧电机。
（7）、遇大块岩石影响耙装时，应将矸石打碎方可进行扒装。
（8）、当耙头的出绳方向与耙装机的夹角过大时，司机应在出绳对侧操作，以防耙斗窜出溜槽伤人。
（9）、在拐弯巷道装岩时，必须使用可靠的双向辅助导向轮清理好机道，并有专人指挥和信号联系。
耙矸机（耙装机）固定及使用规定
耙矸机（耙装机）固定及使用规定第一篇：耙矸机(耙装机)固定及使用规定耙矸机固定1、平巷及<5°的斜巷①采用耙矸机专用卡轨器进行固定，四副卡轨器必须上紧拧牢，固定可靠。
②耙矸机尾部用不少于2根立柱和1个吊点进行固定，立柱尽量与巷道底板保持垂直，保证支撑力。
（与底板夹角不小于75°）③吊点用锚杆或倒楔和直径15.5mm钢丝绳固定在顶板上，钢丝绳两端均匀受力且与卸料槽尾部连接牢固，保证耙矸机安装稳定。
2、>5°的斜巷①除采用平巷固定外，还要根据巷道坡度不同采取其他防滑措施进行固定。
当坡度小于10°时，地锚数量不少于2根；大于10°时，地锚数量不少于4根，且在耙矸机尾部增加斜撑或下地梁进行固定。
耙矸机使用规定1、耙矸机司机必须经过专业培训并取得合格证，方可持证上岗操作。
2、耙矸机作业前，甲烷断电仪的传感器必须悬挂在耙斗作业段的上方。
工作面瓦斯浓度超过0.5%时，不准使用耙矸机。
3、耙矸机作业前，耙矸机司机应将操作按钮吊挂在距操作地点1m以内的地方，做到操作按钮灵敏可靠，有险情时及时停电。
4、必须装有封闭式金属挡绳栏和防耙斗出槽的护栏，每次启动前首先检查护栏是否装好，防止耙斗出槽或钢丝绳摆动伤人。
5、耙矸作业前必须进行试运转，检查导向轮，机身、机尾及卡轨器安装是否牢固牢靠，回头轮悬挂是否安全牢固，滑轮转动灵活。
钢丝绳磨损、断丝是否超过规定，滚筒上钢丝绳是否排列整齐，闸带间隙松紧是否适当，润滑部位是否油量适当，有无渗漏现象等，发现问题及时处理，严禁耙矸机带病运转。
电气设备上方有淋水时，应有防水措施。
6、耙矸机绞车的刹车装置必须完整、可靠。
耙矸机作业时必须使用照明和语音报警装置。
7、耙矸机回头轮及导向轮采用锚桩固定，锚桩及其孔深和牢固程度，必须根据围岩条件在作业规程中作出明确规定。
中硬岩石，锚桩深度不低于0.5米，锚桩必须用大锤夯紧、固定牢靠；松软岩石和煤层中在迎头打φ18×1600mm的锚杆做锚桩。
耙矸机上山后移移动固定措施
HMGC/QA03-KTY-CS-00-2009 淮北矿业（集团）有限责任公司掘进工作面补充安全技术措施耙矸机移动固定矿别桃园煤矿施工区队井巷一队井巷名称Ⅱ2 皮带上山施工单位2010年 2 月23日审批记录1.生根梁的规格型号与安装固定绞车回头滑轮的钢梁选用30#矿用工字钢，为便于安装，将钢梁加工为2节，一节3800mm，一节1000mm，中间用20厚钢板与螺丝连接。
2.回头滑轮的选型与安装①回头滑轮选用2个10T闭口滑轮，滑轮与钢梁连接选用Φ18.5mm钢丝绳，钢丝绳穿绕滑轮，钢丝绳不少于4圈，固定卡子不少于5付。
②固定钢梁梁窝深入两帮500mm，梁窝用混凝土浇灌严实，凝固时间不少于48小时。
钢梁两端分别打两根2.4m锚杆（2个锚固剂）加固，防止钢梁翻动。
3.耙矸机固定①耙矸机底部除用卡轨器外，另加4付U型卡将耙矸机固定于轨道上。
②耙矸机底盘采用Φ18.5mm钢丝绳与钢梁连接，钢丝绳缠绕不少于2道，卡子不少于3付。
③耙矸机两侧分别打设2根生根地锚，地锚深度不小于1m。
用Ф18.5钢丝绳将耙矸机与地锚连接，卡子不少于3付。
④耙矸机支撑柱齐全牢固。
4.耙矸机移动①清理耙矸机两帮及后方轨道两侧浮矸杂物，确保耙矸机后移路线畅通，耙矸机移动前必须确保气动捕车器形成并灵活可靠。
②用Ф21.5钢丝绳绕穿耙矸机龙门架及绞车提升钩头两圈，用卡子将钢丝连接卡牢，卡子不少于5付。
③用绞车前移耙矸机，耙矸机移动速度不得超过0.5m/s,移动耙矸机期间，大梁下方（包括下口）一律不准行人或作业，信号必须拉到大梁上方进行观测，中间观测人员必须在硐室内。
④耙矸机固定工作结束，确保无安全隐患时，方可摘除钩头。
5.安全技术措施①耙矸机、绞车司机必须经培训考试合格，持证上岗。
②严禁用耙矸机自拉自。
③每小班应加强对耙矸机固定装置及绞车提升装置检查并做好相应记录。
④移动耙矸机时，耙矸机两帮、下方不得有人。
⑤移动耙矸机过程中，应设专人看护，发现问题及时停止运行。
P-90B耙斗机
山东中煤集团
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
P-90B耙斗机主要由固定楔、尾轮、 耙斗、传动部分（包括操纵机构、 台车、绞车）、导向轮、料槽（进 料槽、中间槽、缷料槽）以及电气 部份等主要部件组成。
P-90B耙斗机（耙岩机） 的主要参数：
生产率（m3/h）：15； 耙半容积（m3）：0.15； 绞车型式：行星齿轮双滚筒绞车；
工作滚筒牵引力（kN）：12.3； 空程滚筒牵引力（kN）：8.80； 主绳牵引速度（m/s）：1.1； 尾绳牵引速度（m/s）：1.7； 钢丝绳直径（m/s）：12.5； 外形尺寸 长×宽×高（mm）： 4700×1170×1750。
p90b型耙斗装岩机的电气设备包括电动机按扭开关磁ห้องสมุดไป่ตู้启动器照明灯等均可选用隔爆式才可以在有瓦斯及粉尘危险的矿井中使用
山东中煤集团zmjt058
Contents
01 产品介绍 02 型号意义 03 结构特点 04 主要参数
产品介绍
P-90B型耙斗装岩机用于小煤矿和 大矿采区巷道掘进时配合MGC1.1 固定车箱式矿车或箕斗进行装载岩 石、半煤岩之用，适用于净高大于 1.9米，净断面为4.5米以上的巷道。 可在半煤岩或岩巷中使用，既可用 于平巷也可用于上下山掘进工作面 装岩等，如增添尾轮两只，就可在 拐弯巷道进行掘进装岩工序间平行 作业。它不仅可以在平巷中使用， 而且可以在倾角小于30度的斜巷或 拐弯及拐弯角度达到90度的巷道中 使用，并且还能同时进行掘进工序 的平行作业，提高掘进速度。
P-90B耙斗机型号意义
型号：P-90B耙斗机； P——耙斗装岩机； 90——耙斗容积为0.90m3； B——隔爆型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）平巷及＜5°的斜巷
①采用耙矸机专用卡轨器进行固定，四副卡轨器必须上紧拧牢，固定可靠。
A：耙矸机尾部用不少于2根立柱和1个吊点进行固定，立柱尽量与巷道底板保持垂直，保证支撑力。
（与底板夹角不小于75°）
B：吊点用锚杆或倒楔和直径15.5mm钢丝绳固定在顶板上，钢丝绳两端均匀受力且与卸料槽尾部连接牢固，保证耙矸机安装稳定。
（2）＞5°的斜巷
①除采用平巷固定外，还要根据巷道坡度不同采取其他防滑措施进行固定。
当坡度小于10°时，地锚数量不少于两根；大于10°时，地锚数量不少于4根，且在耙矸机尾部增加斜撑或下地梁进行固定。
耙矸机使用固定：①②③④。
