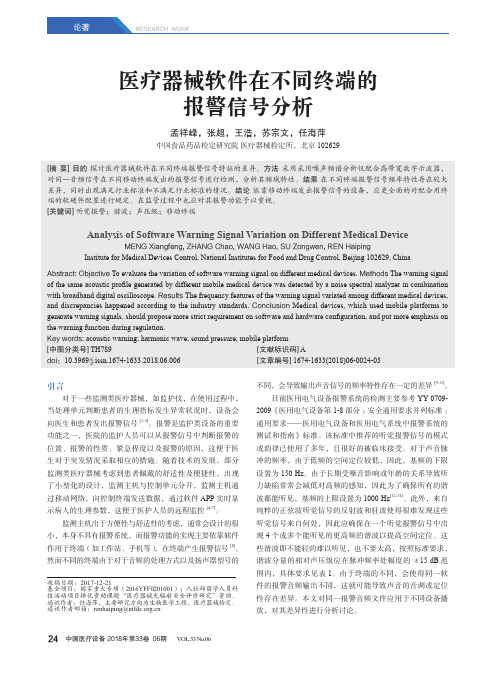

医疗器械软件在不同终端的报警信号分析
中国医疗设备 2018年第33卷 06期 V OL.33 No.0624RESEARCH WORK论著引言对于一些监测类医疗器械，如监护仪，在使用过程中，当处理单元判断患者的生理指标发生异常状况时，设备会向医生和患者发出报警信号[1-3]。
报警是监护类设备的重要功能之一，医院的监护人员可以从报警信号中判断报警的位置、报警的性质、紧急程度以及报警的原因，这便于医生对于突发情况采取相应的措施。
随着技术的发展，部分监测类医疗器械考虑到患者佩戴的舒适性及便捷性，出现了小型化的设计，监测主机与控制单元分开，监测主机通过移动网络，向控制终端发送数据，通过软件APP 实时显示病人的生理参数，这便于医护人员的远程监控[4-7]。
监测主机出于方便性与舒适性的考虑，通常会设计的很小，本身不具有报警系统，而报警功能的实现主要依靠软件作用于终端（如工作站、手机等），在终端产生报警信号[8]。
然而不同的终端由于对于音频的处理方式以及扬声器型号的不同，会导致输出声音信号的频率特性存在一定的差异[9-11]。
目前医用电气设备报警系统的检测主要参考YY 0709-2009《医用电气设备第1-8部分：安全通用要求并列标准：通用要求——医用电气设备和医用电气系统中报警系统的测试和指南》标准。
该标准中推荐的听觉报警信号的模式或韵律已使用了多年，且很好的被临床接受。
对于声音脉冲的频率，由于低频的空间定位较低，因此，基频的下限设置为150 Hz 。
由于长期受噪音影响或年龄的关系导致听力缺陷常常会减低对高频的感知，因此为了确保所有的谐波都能听见，基频的上限设置为1000 Hz [12-14]。
此外，来自纯粹的正弦波听觉信号的反射波和驻波使得很难发现这些听觉信号来自何处，因此应确保在一个听觉报警信号中出现4个或多个能听见的更高频的谐波以提高空间定位。
这些谐波即不能轻的难以听见，也不要太高，按照标准要求，谐波分量的相对声压级应在脉冲频率处幅度的±15 dB 范围内，具体要求见表1。
医疗器械检测方法
医疗器械检测方法在现代医疗领域中起着至关重要的作用。
随着科技的发展，各种高精度、高效率的检测方法不断涌现，为医疗器械的质量保障和临床应用提供了强有力的支持。
一、非破坏性检测方法非破坏性检测方法是一种常用的医疗器械检测手段。
该方法能够在不破坏被检物体的情况下，通过观察其物理或化学特性来进行判断。
例如，利用超声波检测仪器可以检测医疗器械的声波反射情况，来判断其内部有无缺陷或异常。
二、生化分析方法生化分析方法是一种通过化学试剂与被检物体发生特定反应，进而得出检测结果的方法。
在医疗器械检测中，通过分析样品中的生物分子浓度、组成等信息，能够判断出器械的质量和性能是否符合要求。
常见的生化分析方法包括酶联免疫吸附测定法、气相色谱法等。
三、光电检测方法光电检测方法是一种利用光学和电子学原理来对医疗器械进行检测的方法。
通过使用光源和光电传感器，可以测量器械表面的光学性质或光学信号的变化，从而得出关于器械质量和性能的评估。
例如，应用红外光谱技术可以检测器械材料的组成和结构。
四、电学检测方法电学检测方法是一种利用电学原理对医疗器械进行检测的方法。
通过将被检体与电极接触，测量其导电性、电容性、电阻性等电学特性，可以判断器械的性能和质量是否符合标准要求。
例如，心电图检测仪器可以测量人体心脏电信号，从而判断心脏功能状态。
五、机械性能测试方法机械性能测试方法是一种通过对医疗器械进行物理力学测试来判断其性能和质量的方法。
对于一些需要承受一定负荷或力量的器械，如支架、假体等，机械性能测试尤为重要。
常见的机械性能测试方法包括拉伸实验、压缩实验、弯曲实验等。
六、放射性检测方法放射性检测方法是一种利用射线或粒子的特性对医疗器械进行检测的方法。
通过测量射线或粒子在被检体中的散射、吸收等特性，可以得出器械的组成、结构以及放射性安全性等方面的信息。
例如，放射性核素测量仪器可以用于检测放射性药品的活度及放射性核素的变化。
综上所述，的多样性与复杂性对保障医疗事业的安全和可靠起着重要作用。
临床检验仪器常用的光学检测方法
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!临床检验仪器常用的光学检测方法可以分为以下几种：1. 吸收光谱法：该方法通过测量样品对特定波长的光的吸收程度来分析样品中的化学成分。
眼科超声乳化治疗仪尖端振动速率的测量
眼科超声乳化治疗仪尖端振动速率的测量
李宁;孟祥峰;叶佳宜;任海萍
【期刊名称】《医疗装备》
【年(卷),期】2017(030)019
【摘要】针对目前在眼科超声乳化仪的性能检测时,超乳探针尖端振动速率的测试中的难点问题进行讨论和研究.为了解决这些难点问题,依据YY 0766-2009的基本测试原理提出一种新的测试方法,该方法主要利用感应线圈和显微成像的方法,对现有的测试方法进行优化和改进.最后通过试验验证该方法的有效性,结果表明提出的新方法能够弥补传统测试方法中的不足,并满足眼科超声乳化治疗仪尖端振动速率精确测量的要求.
【总页数】3页(P60-62)
【作者】李宁;孟祥峰;叶佳宜;任海萍
【作者单位】中国食品药品检定研究院医疗器械检定所北京 102629;中国食品药品检定研究院医疗器械检定所北京 102629;中国食品药品检定研究院医疗器械检定所北京 102629;中国食品药品检定研究院医疗器械检定所北京 102629
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.EH40钢疲劳裂纹扩展速率与裂纹尖端张开位移关系的试验研究 [J], 夏紫君;苗张木;朱俊
2.LEGACY 20000超声乳化治疗仪原理及后级电路板等故障维修 [J], 郭丹
3.45钢疲劳裂纹尖端渗注不同镀液对裂纹扩展速率的影响 [J], 白允强;王章忠;贺显聪;周衡志;巴志新
4.利用流量法测量化学反应速率—以挂壁式产气速率测量仪为例 [J], 张澄澄; 李德前; 凌一洲; 高昊
5.尖端航天科技用于医疗,拯救前列腺 500台前列腺治疗仪免费送 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
生物医学拉曼光谱质控方法研究
生物医学拉曼光谱质控方法研究王浩;孟祥峰;刘艳珍;任海萍【期刊名称】《北京生物医学工程》【年(卷),期】2016(035)005【摘要】目的评价生物医学拉曼光谱设备的关键性能参数,为开展不同厂家产品的一致性比对和建立拉曼光谱类医疗器械的检测规范做准备.方法开发通用的拉曼光谱实验平台,测量化学参考物质,开发光谱分析方法,对实验系统的分辨率、波长校正、信噪比、系统响应等进行分析,并使用几种常见的生物分子进行测试验证.结果根据化学参考物质的拉曼光谱提取了实验系统的光谱分辨率、波长校正、信噪比、系统响应等信息,在测试中可有效地将生物分子的原始拉曼谱还原为可比对的标准拉曼谱.结论本文方法可有效提取和评价拉曼系统的性能参数,这对于拉曼光谱和其他相关光谱医疗器械的质控具有积极意义.【总页数】6页(P527-532)【作者】王浩;孟祥峰;刘艳珍;任海萍【作者单位】中国食品药品检定研究院光机电室北京100050;中国食品药品检定研究院光机电室北京100050;中国食品药品检定研究院光机电室北京100050;中国食品药品检定研究院光机电室北京100050【正文语种】中文【中图分类】R318.51;TN818;TH773【相关文献】1.激光拉曼光谱在生物医学领域中的应用现状及展望 [J], 胡继明2.激光光镊拉曼光谱技术在生物医学上的应用及进展 [J], 李志华;郑祖赐;翁存程;林多;王启文;冯尚源3.拉曼光谱技术的发展及其在生物医学领域中的应用 [J], 郭晓湲;排尔哈提·亚生;刘晨阳;郑炜平;戴鲁筠4.面向生物医学检测的拉曼光谱图像机器学习算法研究 [J], 于铠铭;包晓栋;李备;洪喜;刘景鑫5.首届全国生物医学拉曼光谱学术会议第一轮通知 [J],因版权原因，仅展示原文概要，查看原文内容请购买。
孟祥峰-常见光学医疗器械检测方法
内窥镜---YY 0068.1-2008
内窥镜---YY 0068.1-2008 实物图
内窥镜---YY 0068.1-2008 设计图
设计图
实物图
内窥镜---YY 0068.1-2008检测
注意事项 内窥镜检测时的初始调节
内窥镜---YY 0068.1-2008检测
孟祥峰-常见光学医疗器械检测方法
主要内容
光学实验室应具备的条件
常见光学医疗器械检测方 法介绍
有源光学医疗设备的分类 眼科光学设备
显微镜
医用内窥镜
光学实验室应具备的条件 具有光学基础的技术人员
… …
试验仪器：
基本光参数
照度计 亮度计
内窥镜 显微镜 眼电生理系统 冷光源 检眼镜 视野计
光学实验室应具备的条件
目镜、物镜放大 率
M TO T 2V • 5 y If 0 S O • T y
显微镜---生物显微镜检测
像面方位差、 左右出射光束平
行度
显微镜---生物显微镜检测
狭缝组、标准物镜、标准目镜、物镜分划板、螺纹塞规、同轴度测量仪、瞳距测 量仪、应力检查仪、光具座、数值孔径计、……
显微镜---生物显微镜检测
光学镜末端向球面Z辐 射
实际检测为平面：z= ∞
球面Z向光学镜入瞳辐 射时
实际检测中标准要求检测 工作距离至少为50mm，此 时的 p
不能使用设计工作距离处 的视场角进行计算
内窥镜---YY 0068.1-2008 顶点视场角与入瞳视场角
内窥镜---YY 0068.1-2008
色还原性 按照标准要求不需要标准 A光源或D65光源进行检测。
医疗器械非相干光眼前节辐射危害研究
医疗器械非相干光眼前节辐射危害研究李宁;孟祥峰;刘艳珍;任海萍【摘要】The effects of incoherent optical radiation on eyes section include photochemical harm of ultraviolet radiation and infrared radiation thermal damage. It is known that different types of light sources have different mechanisms for the damage mechanism, which should be treated as different in the process of the evaluation test of optical radiation hazards. However, there is no uniform rule for test distance, test aperture and other conditions of optical radiation evaluation criteria until now. Based on the current radiation hazard classification standard, this paper analyzed the differences of the radiation hazards under different test conditions. In the end, the test results were analyzed by means of the experimental analysis of the radiated light source and the convergent light source in different test distances and test aperture. Different types of light source, the harmof eyes day along with the test of distance and change rule were discussed. The most unfavorable position to select the light source in the optical radiation hazards evaluation of the front section was suggested, and test was performed according to the aperture experiment with the applicable standard test.%非相干光辐射对眼前节的危害包括紫外辐射的光化学危害和红外辐射的热损伤危害,但是不同类型的光源对眼前节的损伤机理不同,在光辐射危害的评价测试过程中应有所区别.目前的光辐射评价标准对测试距离、测试孔径等条件没有统一明确的规定.本文结合目前光辐射危害分类标准,分析在不同测试条件下眼前节光辐射危害测试结果的差异性.最后通过实验分析发散光源和汇聚光源在不同测试距离和测试孔径的条件下,光辐射对眼前节危害测试结果.讨论不同类型光源对眼前节的危害随测试距离而变化的规律,并建议在眼前节光辐射危害评价中选取各光源最不利的位置,按照适用标准的测试孔径进行试验.【期刊名称】《中国医疗设备》【年(卷),期】2017(032)009【总页数】5页(P15-18,48)【关键词】光化学危害;红外热损伤;辐照度;发散光源;汇聚光源【作者】李宁;孟祥峰;刘艳珍;任海萍【作者单位】中国食品药品检定研究院医疗器械检定所,北京 102629;中国食品药品检定研究院医疗器械检定所,北京 102629;中国食品药品检定研究院医疗器械检定所,北京 102629;中国食品药品检定研究院医疗器械检定所,北京 102629【正文语种】中文【中图分类】TH789近些年随着科技水平的飞速发展，新型的照明技术和人工光源应用到日常生活各个领域，人类面临的光学辐射环境也是前所未有的复杂。
光学内窥镜系统色还原性测试方法研究
光学内窥镜系统色还原性测试方法研究孟祥峰;李宁;刘艳珍;王浩;任海萍【摘要】为了研究内窥镜系统整体色还原性以及各个部份对色还原性的相互影响，本文用不同类型和质量的光源，采用分段测试法对内窥镜透过率进行测试分析；测试不同系统搭配下的显色指数，对系统色还原性进行分析。
试验证明光源类型不会影响内窥镜透过率的测试结果，而光源质量对内窥镜透过率测试结果影响较大；光源类型的选择与系统色还原性不具规律性。
因此，需要单独考量光学内窥镜系统色还原性。
%In order to study the overall Color Rendering Index (CRI) of optical endoscope systems and the impact of each component on the CRI, the transmission rate of the endoscope was tested by piecewise method using different types of light sources with different quality. The CRI under different system conifguration was tested. The CRI of the system was analyzed. The experiment showed that the type of light sources had minimal impact on the transmission rate of the endoscope. By contrast, the quality of the light sources has stronger impact on the test result of transmission rate. The selection of the type of light sources has no signiifcant relevance with the CRI of the system. Thus, it needs to be evaluated independently.【期刊名称】《中国医疗设备》【年(卷),期】2016(031)012【总页数】4页(P104-106,112)【关键词】显色指数;内窥镜;冷光源;色还原性【作者】孟祥峰;李宁;刘艳珍;王浩;任海萍【作者单位】中国食品药品检定研究院医疗器械检定所，北京 100050;中国食品药品检定研究院医疗器械检定所，北京 100050;中国食品药品检定研究院医疗器械检定所，北京 100050;中国食品药品检定研究院医疗器械检定所，北京 100050;中国食品药品检定研究院医疗器械检定所，北京 100050【正文语种】中文【中图分类】TH776+.1光学内窥镜系统的照明光路主要包括冷光源、导光束和内窥镜3个部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要内容
光学实验室应具备的条件
常见光学医疗器械检测方 法介绍
有源光学医疗设备的分类 眼科光学设备
显微镜
医用内窥镜
光学实验室应具备的条件 具有光学基础的技术人员
… …
试验仪器：
基本光参数
照度计 亮度计
内窥镜 显微镜 眼电生理系统 冷光源 检眼镜 视野计
光学实验室应具备的条件
如果能实现YY 0068.1-2008中光学性能的检测，就基本能实现所 有常见内窥镜的光学性能检测。
……
内窥镜---YY 0068.1-2008
物方
像方
视场角、视向角、角分辨力、景深范围、色还原性、照明光效、成像光 效、综合光效、有效光度率、单位相对畸变
内窥镜---YY 0068.1-2008
朗伯体光效
注意事项 中心与周边角分辨率
5
6
8
7
1
2
4
3
内窥镜---YY 0068.1-2008检测 注意事项 有效景深范围 景深范围最远小于50mm？
常见光学医疗器械的检测方法 内窥镜-冷光源
内窥镜---YY 1081-2011冷光源
显色指数 色温 红绿蓝光的辐射通量比 冷光源的光谱特征 红外截止性能 光照均匀性 输出总光通量
光学镜末端向球面Z辐 射
实际检测为平面：z= ∞
球面Z向光学镜入瞳辐 射时
实际检测中标准要求检测 工作距离至少为50mm，此 时的 p
不能使用设计工作距离处 的视场角进行计算
内窥镜---YY 0068.1-2008 顶点视场角与入瞳视场角
内窥镜---YY 0068.1-2008
色还原性 按照标准要求不需要标准 A光源或D65光源进行检测。
常见光学医疗器械的检测方法 有源光学医疗设备的分类
有源光学医疗器械的分类
眼科光学仪器 验光仪、验光头、角膜曲率计、眼底照相机、 裂隙灯显微镜、视野计、同视机、直接检眼
镜、间接检眼镜、OCT…… 显微镜 手术显微镜、生物显微镜、微循环显微镜、
阴道镜…… 医用内窥镜
光学镜、电子镜、纤维镜、冷光源等
医用激光仪器 CO2 激光器、氦氖激光器、YAG激光器、半导
光学实验室应具备的条件
试验仪器：
特殊装置
显微镜 内窥镜 ……
无专门的检测仪器 无专门的检测工装
标准器具
模拟眼 分辨率板 可调光阑
光学实验室应具备的条件
合理的试验方法： 1、能达到预期目的 2、方法可实施性强 3、可溯源
光学实验室应具备的条件
实验环境： 1、安全 2、能满足基本实验要求 3、操作方便
无通用检测装置 无成熟的标准器具 部分检测项目带有主观性 仪器形式各异 部分仪器无行业标准
需要大家的共同努力，克服这些困难，使光 学医疗仪器检测起来更简单。
医用激光仪器 戎善奎博士将会进行详细的讲解
谢谢大家！
注意事项
显微镜---生物显微镜检测
注意事项 一定要有一个稳定的光学平台
显微镜---生物显微镜检测
由于目前加工条件的限制，物镜数值孔径无法按照标 准要求利用成熟的阿贝数值孔径计进行测量。按照数 值孔径的含义来进行测量。
u
d、mt已知
tan(u)=mt/2d
d
NA=n *sin(u)
目镜齐焦采用光具座法 mt
设计工装：无通用设备 设计时应尽量做到以下三点：
内窥镜---YY 0068.Fra bibliotek-2008内窥镜---YY 0068.1-2008 实物图
内窥镜---YY 0068.1-2008 设计图
设计图
实物图
内窥镜---YY 0068.1-2008检测
注意事项 内窥镜检测时的初始调节
内窥镜---YY 0068.1-2008检测
（二）按弯曲程度 ➢ 硬管内窥镜：插入部不能弯曲地进入人体的自然或外科手术打开的孔道或器械 通道的内窥镜 ➢ 软管内窥镜：插入部可自由弯曲地进入人体的自然或通过外科手术打开的孔道 或器械通道的内窥镜。
内窥镜
GB 11244-2008《医用内窥镜及附件通用要求》 YY 0068.1-2008《医用内窥镜 硬性内窥镜 第1部分：光学性能及测试方法》 YY 0068.2-2008《医用内窥镜 硬性内窥镜 第2部分:机械性能及测试方法》 YY 0068.3-2008《医用内窥镜 硬性内窥镜 第3部分：标签和随附资料》 YY 0068.4-2009《医用内窥镜 硬性内窥镜 第4部分：基本要求》 YY 0619-2007 《硬性电凝切割内窥镜》 YY 1082-2007 《硬性关节内窥镜》 YY 1028-2008《纤维上消化道内窥镜》 YY/T 0283-2007《纤维大肠内窥镜》 YY 1081-2011 《医用内窥镜 内窥镜功能供给装置 冷光源》
完成检测所需要的检测仪器
照度计 亮度计 数显游标卡尺 光谱仪 光通量计
测微望远镜 分辨率板 靶标物 设计工装 配合检测用冷光源、视频摄像系统
内窥镜---YY 0068.1-2008
靶标物 同心圆靶盘：用于视场角、视向角的检测 畸变靶盘：用于单位相对畸变的检测 双圆靶盘：用于a值及入瞳视场角的检测
内窥镜---YY 0068.1-2008
。。
间接检测 功能验证
眼科光学仪器---检测
测量某一参 数通过计算 实现另一参 数的测量。 直接观察达 到预期效果 间接观察达 到预期效果
眼科光学仪器---检测
完成眼科光学仪器检测的最重要的三要素： • 正确的方法 • 合适的仪器 • 准确的标准装置
常见光学医疗器械的检测方法 显微镜
显微镜 显微镜成像原理图
显微镜由目镜和物镜组成，物体经显微镜物镜放大成像后，其 像再经目镜放大以供人眼观察。
显微镜
• 生物显微镜 • 手术显微镜 • 微循环显微镜 • 荧光显微镜
目镜 物镜 聚光镜 载物台
。。
……
显微镜 生物显微镜整体与部件标准网络
显微镜---生物显微镜
生物显微镜检测主要内容： ➢显微镜整体结构的准确性，如成像清晰范围、载物台的牢固性、微调焦结构的 特性等 ➢显微镜光学部件的准确性，如目镜、物镜、聚光镜性能等 ➢双目系统性能，如左右系统目镜放大率偏差、左右系统方位差、光轴平行度等 ➢视频摄像系统性能 ➢外观及使用性能
检测时只需测量所用光源通过内窥镜照明光路并反射回目镜端之后的 光谱变化，最后按照标准要求及GB/T 5702-2003进行计算。
内窥镜---YY 0068.1-2008 周边角分辨率
对于周边角分辨率的计算应进行二次余弦修正
ra(d)1/arctan(dcosa2)(r()d)
内窥镜---YY 0068.1-2008
体激光器……
眼科光学仪器
按照临床应用可分为：测 量设备、 诊断检查设备、 手术治疗设备
按照成像方式可分为： 直接光学成像、 间接成像
眼科光学仪器---检测
主动式检测 被动式检测 间接检测 功能验证
眼科光学仪器---检测
主动式检测
基本光学 量
尺寸
温度 。。
眼科光学仪器---检测
被动式检测
模拟器 分辨率板 标准长度
显色性
显色指数 色温
镜片、镜头检测
焦度计 光具座 测微望远 镜
光学实验室应具备的条件
试验仪器：
光谱透过性
透射率 反射率 分光光度 计
激光特性
光束质量 分析仪 光电探测 器
光学实验室应具备的条件
试验仪器：
激光安全
功率计 光谱仪
激光产品 含LED光源的产 品
光辐射安全
辐通量 辐照度 积分球 光谱仪
眼科光学产品
需特殊加工
内窥镜---YY 1081-2011
3.2参考面 冷光源连接适配光缆后与光缆入光面重合的平面。 3.3参考窗口 位于参考面上，以适配光缆的入光面圆心为中心、直径D=5mm的圆形窗口。
内窥镜---YY 1081-2011
内窥镜---YY 1081-2011
有源光学医疗器械的检测
检测特点
目镜、物镜放大 率
M TO T 2V • 5 y If 0 S O • T y
显微镜---生物显微镜检测
像面方位差、 左右出射光束平
行度
显微镜---生物显微镜检测
狭缝组、标准物镜、标准目镜、物镜分划板、螺纹塞规、同轴度测量仪、瞳距测 量仪、应力检查仪、光具座、数值孔径计、……
显微镜---生物显微镜检测
注意事项 对于物镜的齐焦，注意是对相邻两物镜间的调焦量进行考量
显微镜---生物显微镜检测
显微镜可能配有多个光源:（如卤素灯光源、LED光源、 汞灯光源、金属卤化物光源等），对于带有荧光光源 的显微镜，可以建议企业加入相关性能的要求，可以 考虑JB/T5479-1999；对使用不同的光源可能会受影 响的条款，如4.14、4.17.2、4.20等，建议在每个光 源下都进行检测
难点
显微镜---生物显微镜检测
对于倒置式的生物显微镜： 调焦量如何检测?
难点
常见光学医疗器械的检测方法 内窥镜
内窥镜
产品原理：
内窥镜的定义 具有观察目的的医学仪器，有或没有镜片，深入人体自然的或通过外科手术打 开的孔道进行检查、诊断或治疗的医疗器械。 产品分类：
（一）按成像方式 ➢ 光学镜 ➢ 纤维镜 ➢ 电子镜
注意事项
检测前： 各物镜的类型、 聚光镜的类型、 目镜的视场角等 对开展检测工装很有帮助
显微镜---生物显微镜检测
注意事项 对于结构、操作较复杂的显微镜， 可以让工程师进行简单的培训。
GB/T2985中的摄像系统性能、暗场聚光镜的性能等，要 求厂家工程师配合检测会比较方便
显微镜---生物显微镜检测
显微镜---生物显微镜检测
