吉林大学大学物理实验 液晶电光效应实验
液晶电光效应实验报告
液晶电光效应实验报告【实验目的】1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
【实验仪器】液晶电光效应实验仪一台，液晶片一块【实验原理】1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃，直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理，这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因般为1～2伏)，在静电场的作用下，除了基片附近的液晶分子被基片“锚定”以外，其他液晶分子趋于平行于电场方向排列。
于是原来的扭曲结构被破坏，成了均匀结构。
从P1透射出来的偏振光的偏振方向在液晶中传播时不再旋转，保持原来的偏振方向到达下电极。
这时光的偏振方向与P2正交，因而光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常通型光开关，又叫做常白模式。
若P1和P2的透光轴相互平行，则构成常黑模式。
液晶可分为热致液晶与溶致液晶。
热致液晶在一定的温度定变化。
2．液晶光开关的电光特性对于常白模式的液晶，其透射率随外加电压的升高而逐渐降低，在一定电压下达到最低点，此后略有变化。
可以根据此电光特性曲线图得出液晶的阈值电压和关断电压。
大学物理实验---液晶光电效应
⼤学物理实验---液晶光电效应实验题⽬：液晶电光效应实验⽬的：1、在掌握液晶光开关的基本⼯作原理的基础上，测量液晶光开关的电光特性曲线；2、观察液晶光开关的时间响应曲线，并求出液晶的上升时间和下降时间；3、测量液晶显⽰器的视⾓特性；4、了解⼀般液晶显⽰器件的⼯作原理。
实验原理：TN型液晶光开关⼯作原理两张偏振⽚贴于玻璃的两⾯，上下电极的定向⽅向相互垂直，P1的透光轴与上电极的定向⽅向相同，P2的透光轴与下电极的定向⽅向相同，于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下，来⾃光源的⾃然光经过偏振⽚P1后只剩下平⾏于透光轴的线偏振光，该线偏振光到达输出⾯时，其偏振⾯旋转了90°。
这时光的偏振⾯与P2的透光轴平⾏，因⽽有光通过。
（见原理⽰意图）当施加⾜够电压时(⼀般为1～2伏)，在静电场的作⽤下，液晶分⼦趋于平⾏于电场⽅向排列。
原来的扭曲结构被破坏，从P1透射出来的偏振光的偏振⽅向在液晶中传播时不再旋转，保持原来的偏振⽅向到达下电极。
这时光的偏振⽅向与P2正交，因⽽光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常⽩模式。
液晶光开关电光特性曲线液晶驱动电压和时间响应曲线实验步骤：1、校准透过率为100％，2、液晶电光特性的测量：静态模式下使电压从0v到6v记录相应的透射率。
绘制电光曲线图求出阈值电压与关断电压。
3、液晶时间特性曲线测定：静态闪烁状态，透过率为100％，电压为2v,由⽰波器观察到驱动电压波形及时间特性曲线，并求出上升时间与下降时间。
4、液晶视⾓特性的测量（1) ⽔平视⾓的测量电压在0v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
电压在2v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼩值。
计算对⽐度，绘制曲线图。
（2) 垂直视⾓的测量（同上）电压在0v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
液晶电光效应实验报告
液晶电光效应实验报告一、实验目的1.通过实验观察液晶电光效应现象，并了解其基本原理；2.掌握液晶显示屏的工作原理和性能特点；3.了解液晶材料的应用领域。
二、实验仪器与材料1.液晶显示器2.外接电源3.实验电路连接线4.直流电压源三、实验原理四、实验步骤1.将液晶显示器与外接电源连接，确保电源正常工作；2.调节电源输出电压，使液晶显示器正常显示；3.逐渐调节电压，观察液晶显示器的显示变化；4.记录电压与显示效果之间的关系。
五、实验结果与分析根据实验记录，我们可得到以下实验结果：1.在无外电场作用下，液晶显示器显示正常；2.当外加电压逐渐增加时，液晶显示器出现逐渐变暗的现象；3.当外加电压达到一定值时，液晶显示器完全变暗。
根据实验结果，我们可以得出以下分析：1.无外电场作用时，液晶分子自由排列，光线可以正常透过；2.外加电压会改变液晶分子的排列方向，导致光线透过程度变化；3.随着电压的增加，液晶分子排列更趋于垂直方向，使得光线几乎无法透过，导致显示变暗。
六、实验结论通过本次实验，我们得到了以下结论：1.外加电场可以改变液晶分子的排列方向，从而改变液晶显示器的显示效果；2.液晶显示器可以通过改变电压来控制光的透过程度，实现显示效果；3.液晶电光效应在液晶显示器等设备中有广泛的应用。
七、实验心得通过这次实验，我深入了解了液晶电光效应的原理和应用。
液晶电光效应是现代光电技术中非常重要的一部分，广泛应用在液晶显示器、液晶电视等设备上。
了解和掌握液晶电光效应的基本原理对于学习液晶显示器等设备的工作原理和性能特点非常有帮助。
实验过程中，我学会了正确连接电路和使用电压源，同时也注意到了实验过程中的细节和注意事项。
通过实际操作，我更加深入地理解了液晶电光效应的原理和应用。
通过实验报告的撰写，我进一步加深了对实验结果的理解和分析，提高了实验报告的写作能力。
总的来说，本次实验使我受益匪浅，对液晶电光效应有了更为具体的认识。
液晶电光效应实验报告
( 实验报告)姓名：____________________单位：____________________日期：____________________编号：YB-BH-054039液晶电光效应实验报告Experimental report on electro optic effect of liquid crystal液晶电光效应实验报告【实验目的】1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
【实验仪器】液晶电光效应实验仪一台，液晶片一块【实验原理】1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1埃＝10-10米），直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直，所以从俯视方向看，液晶分子的排列从上电极的沿－45度方向排列逐步地、均匀地扭曲到下电极的沿＋45度方向排列，整个扭曲了90度。
理论和实验都证明，上述均匀扭曲排列起来的结构具有光波导的性质，即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时，偏振方向会旋转90度。
液晶的电光效应实验报告
液晶的电光效应实验报告液晶的电光效应实验报告引言液晶是一种特殊的物质，具有晶体和液体的特性。
它在电场的作用下会发生电光效应，这一现象在现代科技领域中有着广泛的应用。
本实验旨在研究液晶的电光效应，并探究其在液晶显示器等设备中的应用。
实验材料与仪器本实验所需材料包括液晶样品、电源、电极板、电压调节器等。
实验仪器包括显微镜、光源、示波器等。
实验步骤1. 准备工作：将液晶样品放置在显微镜下，调节显微镜的焦距，使样品清晰可见。
2. 搭建电路：将电源与电极板连接，通过电压调节器调节电压大小。
3. 观察现象：逐渐增加电压，观察液晶样品的变化。
记录不同电压下的观察结果。
4. 测量光强：使用光源照射液晶样品，通过示波器测量光强的变化。
记录不同电压下的光强数值。
实验结果与分析在实验过程中，我们观察到了液晶样品的电光效应。
随着电压的增加，液晶样品的透明度发生了明显的变化。
当电压较小时，液晶样品呈现出较高的透明度；而当电压较大时，液晶样品的透明度明显降低。
这种变化是由于电场的作用导致液晶分子的排列发生改变，进而影响了光的传播。
通过测量光强的变化，我们发现随着电压的增加，光强逐渐减小。
这是因为在电场的作用下，液晶分子的排列发生了改变，使得光的传播受到阻碍，从而导致光强减小。
这一现象在液晶显示器中得到了广泛的应用，通过调节电压，可以控制液晶的透明度，从而实现图像的显示和隐藏。
液晶的电光效应是基于液晶分子的特殊排列结构。
液晶分子具有长而细长的形状，可以自由旋转和移动。
在无电场作用下，液晶分子呈现出无序排列的液态状态；而在电场作用下，液晶分子会被电场所约束，呈现出有序排列的晶态状态。
这种有序排列会导致光的传播路径发生改变，从而产生电光效应。
液晶的电光效应在现代科技领域中有着广泛的应用。
最典型的应用就是液晶显示器。
液晶显示器利用液晶的电光效应，通过控制电场的大小和方向，实现图像的显示和隐藏。
液晶显示器具有体积小、能耗低、分辨率高等优点，已经成为了电子产品领域中不可或缺的一部分。
液晶电光效应实验

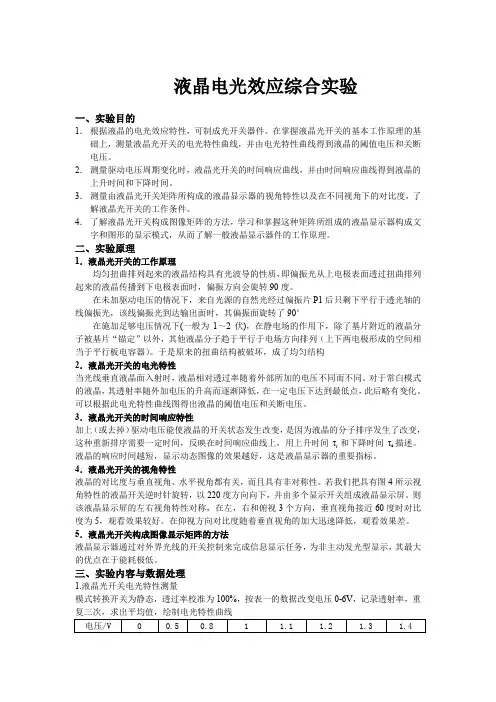

因。 3）液晶板与光线的夹角与仪器上所标识的不一定相同，这可能是导致实验数据中出现了透 射率大于 100%的情况。 3. 关于液晶的应用前景的分析： 以液晶作为显示的最大优点正是其耗能少， 从实验中可以看到， 只需加上电压改变液晶的 形态从而改变光的通透， 以达到显示的目的。 而传统显示器是依靠自身表面的发光来实现显 示的目的的。 这确实可以证明在有着日光或是环境光的情况下， 液晶确实是一个显示的绝佳 材料，譬如计算器。然而，在夜晚，由于液晶本身并不发光，显示的作用是达不到的。因此， 绝大部分应用液晶显示的机器为了使其能在夜晚也能实现显示， 显示板下方是配有背景照明 的，譬如电视，计算机，手机中的亮度调节，正是用于调节此背景光的。通过我的观察，显 示器的电能消耗大部分还是消耗于这种背景照明上， 而不是液晶。 另外液晶在强日光下的显 示效果也不是很好。因此，我们应该考虑液晶在夜晚显示的另一种方式，这种方式将比背景 光更加节能。比如，可以将液晶加入某种荧光材料，夜晚通过荧光材料显示，而白天依然通 过普通液晶显示。但是荧光材料的荧光性会慢慢减弱。对于计算器，由于其太阳能所充的能 量远大于其使用的电量，而其余电量正好用于荧光材料的恢复。至于其他机器，则需要考虑 一些其他的办法了。
100 100 100 100 1.5 31.8 31.9 31.9 31.87
100 100 100 100 1.6 20.7 20.6 20.5 20.6
99.9 99.9 99.9 99.9 1.7 12.8 12.7 12.5 12.67
98.4 98.3 98.4 98.37 2 4 4.1 4 4.03
四、实验思考题
1. 如何确定本实验使用的液晶样品是常黑型还是长白型 答：在加上电压时，透射率骤减，说明入射偏振光在没有旋转的情况下未能通过，说明是长 白型。实际应用中可以根据需求选择长白型或是常黑型，若是长期需要光通过，则选择长白 型，反之选择常黑型，以节省电能。 2. 在液晶开关视角特性的测量中，可以发现图像和数据关于 0 并不是十分的对称，分析其 原因如下： 1） 角度的齿轮肯定存在一些误差，因此随着转动角度的增大，角度误差也会越来越大，因 此可能会导致图像的整体偏移，即 0 度角所对应的点并不是真正的 0 度。 2） 实验中注意到，在放置实验仪器而不作任何操作的时候（静态工作） ，透射率会慢慢减 小。这一现象可能与透射率的测量、光源的稳定性、外界光源都有关系，这也可能是一个原
液晶电光效应实验(实验报告)
液晶电光效应实验（实验报告）
液晶电光效应实验
液晶电光效应是指在液晶分子结构扭曲时，液晶薄膜的透光度发生变化。
实验中，集成了一块液晶屏，将电压施加到液晶屏上，观察液晶屏对应位置的透光度变化，研究该变化规律，以深入加深对液晶电光效应的认识。
实验步骤如下：
1. 首先，将电路连接好，确保液晶屏上各电极连接无误，并检查电源是否已正常供电；
2. 将示波器的波形选择及参数确定好，接入电源，使示波器正常工作；
3. 称取一只仪器，将相应的液晶屏放在支架上，便于观察及调整；
4. 用外加电压试验液晶屏，每次增大一个单位，观察屏幕中每一点的透光度变化；
5.了解液晶屏的电光效应，在变化的电压影响下，调整透光度，并记录实验结果。
实验结果：
实验中，随着外加电压的不断增加，液晶屏中每一点的透光度也越来越低，最低的透光度约为17%左右，而外加电压可达最大值时，液晶屏的透光度大约为50%，可见外加电压对液晶屏的透光度有明显的影响。
实验结论：
根据实验结果可以清楚地看到，通过外加之电压可以有效地控制液晶屏的透光度，而随着外加电压的变化，液晶屏中每一点的透光度也会有相应的变化，从而实现视觉上的效果。
本次实验验证了液晶电光效应的存在，为进一步研究液晶电光效应提供了基础。
液晶电光效应实验报告
液晶电光效应实验报告一、实验目的1.了解液晶的基本原理和电光效应。
2.观察和测量液晶显示器在外加电场作用下的光学性质变化。
3.研究液晶显示器的工作原理。
二、实验仪器和材料1.液晶显示器2.外加电源3.直流稳压电源4.数显万用表5.电源线等三、实验原理液晶电光效应是指液晶因外加电场作用下发生的光学性质变化。
液晶的分子结构使其具有双折射效应，即当无电场作用时，液晶分子排列有序，折射率一致，透过的光线为线偏振光。
而当外加电场作用于液晶时，液晶分子排列发生变化，折射率不一致，透过的光线变为圆偏振光。
四、实验步骤1.将液晶显示器连接好外加电源和电源线，并接通电源使其工作。
2.调节电源输出电压，观察到显示器发出的图案。
3.利用数显万用表测量液晶显示器外加电压和电流。
4.记录显示器上显示的图案在不同电压下的变化情况。
五、实验结果与分析通过实验观察和测量，得到了液晶显示器在不同电压下显示的图案变化情况。
随着外加电压的增加，显示器上显示的图案也发生了变化。
在低电压下，显示器上的图案模糊不清，无法辨认；而在适当的电压范围内，图案变得清晰可辨，颜色也更加鲜艳。
但是当电压过高时，图案又变得模糊。
这种变化是由液晶电光效应引起的。
当电场强度较弱时，液晶分子大致保持有序排列，所以透过的光线呈线偏振光，显示的图案模糊。
当电场强度适中时，液晶分子会重新排列，折射率不一致，透过的光线变为圆偏振光，显示的图案变得清晰。
但是当电场强度过强时，液晶分子排列变得混乱，无法正确解码和显示，导致图案模糊。
六、实验结论通过本次实验，我们对液晶的基本原理和电光效应有了更深入的了解。
液晶显示器在外加电场作用下会发生光学性质的变化，从而实现图案的显示。
为了获得清晰可辨的图案，外加电压必须保持在适当的范围内，过高或者过低的电压都会导致图案模糊不清。
因此，在液晶显示器的使用过程中，要注意调节电压以获得最佳显示效果。
七、实验心得通过本次实验，我深入了解了液晶电光效应的原理和液晶显示器的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶电光效应实验
液晶是介于液体与晶体之间的一种物质状态。
一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性。
当光通过液晶时，会产生偏振面旋转，双折射等效应。
液晶分子是含有极性基团的极性分子，在电场作用下，偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
1888年，奥地利植物学家Reinitzer在做有机物溶解实验时，在一定的温度范围内观察到液晶。
1961年美国RCA公司的Heimeier发现了液晶的一系列电光效应，并制成了显示器件。
从70年代开始，日本公司将液晶与集成电路技术结合，制成了一系列的液晶显示器件，并至今在这一领域保持领先地位。
液晶显示器件由于具有驱动电压低（一般为几伏），功耗极小，体积小，寿命长，环保无辐射等优点，在当今各种显示器件的竞争中有独领风骚之势。
实验意义与目的
实验意义：液晶作为物质存在的第四态，早在上世纪开始至今已成为由物理学家、化学家、生物学家、工程技术人员和医药工作者共同关心与研究的领域，在物理、化学、电子、生命科学等诸多领域有着广泛应用，如：光导液晶光阀，光调制器，液晶显示器件，各种传感器、微量毒气监测、夜视仿生等，尤其液晶显示器件独占了电子表，手机，笔记本电脑等领域。
其中液晶显示器件、光导液晶光阀、光调制器、光路转换开关等均是利用液晶电光效应的原理制成的，因此，掌握液晶电光效应从实用角度或物理实验教学角度都是很有意义的。
液晶显示器件由于具有驱动电压低（一般为几伏），功耗极小，体积小，寿命长，环保无辐射等优点，在当今已广泛应用于各种显示器件中。
实验目的：
（1）掌握液晶光开关的基本工作原理，测量液晶光开关的电光特性曲线。
（2）观察液晶光开关的时间响应曲线，并求出液晶的上升时间和下降时间。
（3）测量液晶显示器的视角特性。
（4）了解一般液晶显示器件的工作原理。
实验仪器
示波器，液晶光开关电光特性综合实验仪，液晶板，适配器。
图1 液晶光开关电光特性综合实验仪
液晶光开关电光特性综合实验仪外部结构如图1所示。
下面简单介绍仪器各个按钮的功能。
模式转换开关：切换液晶的静态和动态（图像显示）两种工作模式。
在静态时，所有的液晶单元所加电压相同，在（动态）图像显示时，每个单元所加的电压由开关矩阵控制。
同时，当开关处于静态时打开发射器，当开关处于动态时关闭发射器；
静态闪烁/动态清屏切换开关：当仪器工作在静态的时候，此开关可以切换到闪烁和静止两种方式；当仪器工作在动态的时候，此开关可以清除液晶屏幕因按动开关矩阵而产生的斑点；
供电电压显示：显示加在液晶板上的电压，范围在0.00V～7.60V之间；
供电电压调节按键：改变加在液晶板上的电压，调节范围在0V～7.6V之间。
其中单击＋按键（或－按键）可以增大（或减小）0.01V。
一直按住＋按键（或－按键）2秒以上可以快速增大（或减小）供电电压，但当电压大于或小于一定范围时需要单击按键才可以改变电压；
透过率显示：显示光透过液晶板后光强的相对百分比；
透过率校准按键：在接收器处于最大接收状态的时候（即供电电压为0V时），如果显示值大于“250”，则按住该键3秒可以将透过率校准为100％；如果供电电压不为0，或显示小于“250”，则该按键无效，不能校准透过率。
液晶驱动输出：接存储示波器，显示液晶的驱动电压；
光功率输出：接存储示波器，显示液晶的时间响应曲线，可以根据此曲线来得到液晶响应时间的上升时间和下降时间；
扩展接口：连接LCDEO信号适配器的接口，通过信号适配器可以使用普通示波器观测液晶光开关特性的响应时间曲线；
发射器：为仪器提供较强的光源；
液晶板：本实验仪器的测量样品；
接收器：将透过液晶板的光强信号转换为电压输入到透过率显示表；
开关矩阵：此为16×16的按键矩阵，用于液晶的显示功能实验；
液晶转盘：承载液晶板一起转动，用于液晶的视角特性实验；
电源开关：仪器的总电源开关。
设计提示
通过网络查询，阅读书籍或者文献，了解液晶的相关知识，掌握液晶光开关的基本工作原理，特别是TN型光开关的工作原理，学习液晶光开关的电光特性，时间响应特性，视角特性的基本原理，了解一般液晶显示器件的工作原理等。
并认真阅读光栅传感实验仪操作说明书
实验内容与要求
1.调整仪器初始工作状态：
将液晶板插入转盘上的插槽，凸起面正对光源发射方向。
打开电源，让光源预热10～20分钟。
在静态模式、液晶转盘角度为0度、供电电压为0.00V条件下，透过率显示大于“250”时，按住透过率校准按键3秒以上，透过率可校准为100%。
（若供电电压不为0.00，或显示小于“250”，则该按键无效。
）让光源预热10～20分钟。
2.液晶电光特性的测量，
（1）将模式转换开关置于静态模式。
首先将透过率显示调到100％，然后再进行实验。
（2）调节“供电电压调节”按键，改变电压，使得电压值从0.00V到6.00V变化，记录相应电压下的透过率数值（遵循透过率在100到0间取值）。
（3）将供电电压重新调回0.00V（此时若透过率不为100%，则需重新校准）。
（4）重复测量3次并计算相应电压下透过率的平均值。
（5）绘制电光曲线图.
3.液晶的时间特性曲线测定，测量液晶的上升时间和下降时间。
将模式转换开关置于静态模式，透过率显示调到100%，然后将液晶供电电压调到2.00V，在液晶静态闪烁状态下，用存储示波器或用信号适配器接模拟示波器可以得出液晶的开关时间响应曲线，得出上升时间与下降时间
4.液晶的视角特性测量，包括水平视角的测量和垂直视角的测量。
（1）水平视角的测量
①将模式转换开关置于静态模式。
首先将透过率显示调到100％，。
②确认当前液晶板以垂直方向插入插槽。
③将供电电压置于0.00V，按每隔5度角度调节液晶屏与入射激光的角度，一直测到。
75度，记下在每一角度时的光强透过率值T
max
④将液晶转盘保持在0度位置，调节供电电压为2.00V。
在该电压下，再次调节液晶屏角度，记录下在每一角度时的光强透过率值T。
min
(2)垂直方向视角特性的测量
关断总电源后，取下液晶显示屏，将液晶板旋转90 度，垂直方向插入转盘插槽（如
重新通电，按照与(1)相同的方法和步骤，可测量垂直方向的视角特性。
5.液晶的图像显示原理实验。
（1）将模式转换开关置于动态（图像显示）模式。
液晶转盘转角逆时针转到80~90度，液晶供电电压调到5.00V左右。
（2）按动矩阵开关面板上的按键，改变相应液晶相素的通断状态，观察由暗象素（或亮
象素）组合成的字符或图像，体会液晶显示器件的成像原理。
（3）组成一个字符或文字后，可由“静态闪烁∕动态清屏”按键清除显示屏上的图像。
实验报告要求
1.液晶电光特性的测量曲线
以电压为横坐标，透过率为纵坐标，绘制电光特性曲线图，求出阈值电压与关断电压。
2.由示波器观察到驱动电压波形及时间特性曲线，并求出上升时间与下降时间。
3.作角度与水平方向对比度关系曲线，找出比较好的水平视角显示范围。
作角度与垂直方向对比度关系曲线，找出比较好的垂直视角显示范围。
总结出液晶光开关水平方向视角范围和垂直方向视角范围那个大。
拓展设计
1.如何实现常黑型液晶显示？
2.分析研究液晶在相同频率不同波形电压信号驱动下对电光曲线的影响。
3.研究液晶在相同波形电压信号不同频率驱动下对电光曲线的影响。
参考资料
1 孙士祥液晶显示技术.化学工业出版社 2013
2 黄子强.液晶显示原理.国防工业出版社出版,2008.
4.王新久．液晶光学和液晶显示．科学出版社， 2006
【注意事项】
1．禁止用光束照射他人眼睛或直视光束本身，以防伤害眼睛！
2．在进行液晶视角特性实验中，更换液晶板方向时，务必断开总电源后，再进行插取，否则将会损坏液晶板；
3．液晶板凸起面必须要朝向光源发射方向，否则实验记录的数据为错误数据；
4．在调节透过率100％时，如果透过率显示不稳定，则可能是光源预热时间不够，或光路没有对准，需要仔细检查，调节好光路；
5．在校准透过率100％前，必须将液晶供电电压显示调到0.00V或显示大于“250”，否则无法校准透过率为100％。
在实验中，电压为0.00V时，不要长时间按住“透过率校准”按钮，否则透过率显示将进入非工作状态，本组测试的数据为错误数据，需要重新进行本组实验数据记录。
友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
