关于升腾DA690X2终端设置及打印控件的安装(整理篇)

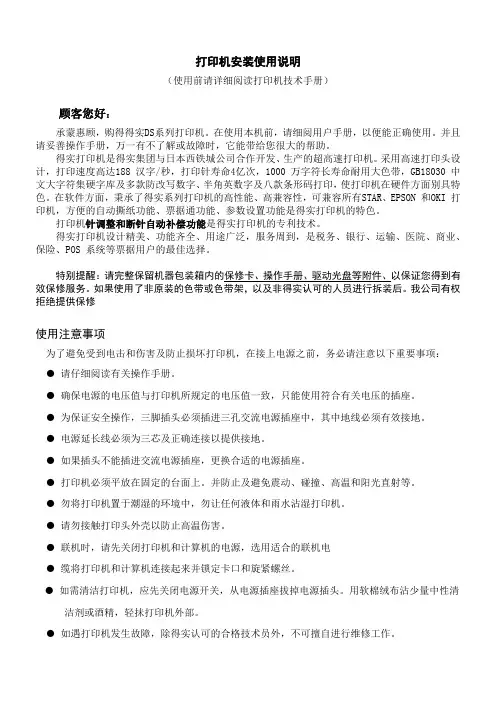

打印机安装、验收的标准(请参考打印机操作手册)
打印机安装使用说明（使用前请详细阅读打印机技术手册）顾客您好：承蒙惠顾，购得得实DS系列打印机。
在使用本机前，请细阅用户手册，以便能正确使用。
并且请妥善操作手册，万一有不了解或故障时，它能带给您很大的帮助。
得实打印机是得实集团与日本西铁城公司合作开发、生产的超高速打印机。
采用高速打印头设计，打印速度高达188 汉字/秒，打印针寿命4亿次，1000 万字符长寿命耐用大色带，GB18030 中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使打印机在硬件方面别具特色。
在软件方面，秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON 和OKI 打印机，方便的自动撕纸功能、票据通功能、参数设置功能是得实打印机的特色。
打印机针调整和断针自动补偿功能是得实打印机的专利技术。
得实打印机设计精美、功能齐全、用途广泛，服务周到，是税务、银行、运输、医院、商业、保险、POS 系统等票据用户的最佳选择。
特别提醒：请完整保留机器包装箱内的保修卡、操作手册、驱动光盘等附件、以保证您得到有效保修服务。
如果使用了非原装的色带或色带架，以及非得实认可的人员进行拆装后。
我公司有权拒绝提供保修使用注意事项为了避免受到电击和伤害及防止损坏打印机，在接上电源之前，务必请注意以下重要事项：●请仔细阅读有关操作手册。
●确保电源的电压值与打印机所规定的电压值一致，只能使用符合有关电压的插座。
●为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中地线必须有效接地。
●电源延长线必须为三芯及正确连接以提供接地。
●如果插头不能插进交流电源插座，更换合适的电源插座。
●打印机必须平放在固定的台面上。
并防止及避免震动、碰撞、高温和阳光直射等。
●勿将打印机置于潮湿的环境中，勿让任何液体和雨水沾湿打印机。
●请勿接触打印头外壳以防止高温伤害。
●联机时，请先关闭打印机和计算机的电源，选用适合的联机电●缆将打印机和计算机连接起来并锁定卡口和旋紧螺丝。
升腾终端设置文档
农信信贷管理系统升腾终端设置及常见问题文档升腾终端技术支持联系人：国晓光联系：一、升腾终端设置步骤 (3)二、核心业务系统TELNET设置 (3)三、升腾终端保存设置 (7)四、升腾终端系统恢复方法 (9)五、常见问题 (12)（一）显示问题 (12)1、开机后终端连续发警报声且无显。
(12)2、开机无显但终端未发出警报声。
(12)（二）系统使用问题 (13)1、系统损坏无常启动系统 (13)2、常出现系统文件丢失等现象 (13)3、系统设置信息无法保存 (13)4、安装打印机驱动时提示缺少文件 (13)（三）网络问题 (13)1、网络不通 (13)2、网络时通时断 (14)（四）TELNET问题 (14)1、TELNET显示不正常 (14)3、打印机故障 (14)4、功能键不启作用 (14)5、数字键异常 (14)一、升腾终端设置步骤1、设置IP地址2、更改计算机名。
5、核对TELNET参数，参考“核心业务系统TELNET设置”。
6、将所做的更改提交到保护层，参考“升腾终端保存设置”注：不提交，重启将还原。
注：XPE管理工具的默认密码为Centerm二、核心业务系统TELNET设置1、双击桌面的“核心业务Telnet”图标，进入TELNET。
2、进入TELNET“通讯“设置，位置如下图：进入“通讯“选项，设置如下图：注：（1）、主机地址中输入邮政投递系统的主机IP：10.1.61.203（2）端口为23（3）仿真类型为VT1003、TELNET“打印机设置“，位置如下图：注：根据打印机型号，选择相应的打印类型4、TELNET“桌面“设置，位置如下图：具体设置，如下图：注：（1）数字键设为数字锁定（2）光标设为块型5、TELNET“用户自定义键“设置，位置如下图：具体设置，如下图：6、添加业务，如下图启动Telnet连接向导：注：按照提示就可以新建一个TELNET业务。
三、升腾终端保存设置注：不提交保存设置，重启后对系统所做更改将还原注：XPE管理工具，默认密码为Centerm1、运行升腾保存工具，如下图：2、修改密码3、提交设置4、对U盘的控制，如下图：注：如需禁止用户使用U盘，请在USB存储管理中进行设置。

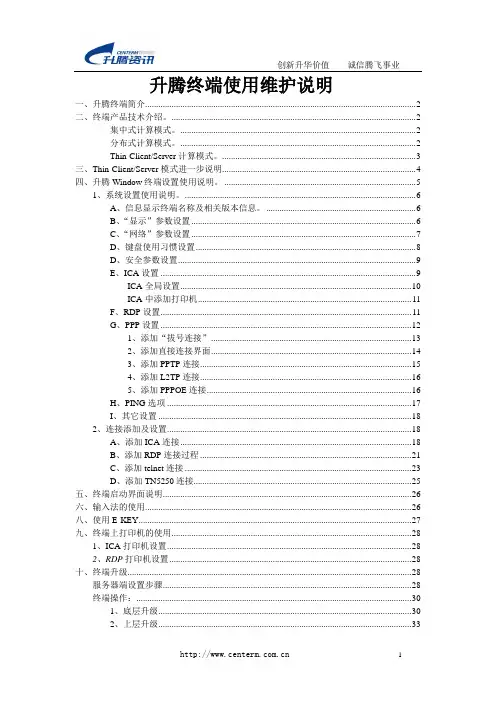

升腾Window终端使用维护说明
升腾终端使用维护说明一、升腾终端简介 (2)二、终端产品技术介绍。
(2)集中式计算模式。
(2)分布式计算模式。
(2)Thin-Client/Server计算模式。
(3)三、Thin-Client/Server模式进一步说明 (4)四、升腾Window终端设置使用说明。
(5)1、系统设置使用说明。
(6)A、信息显示终端名称及相关版本信息。
(6)B、“显示”参数设置 (6)C、“网络”参数设置 (7)D、键盘使用习惯设置 (8)D、安全参数设置 (9)E、ICA设置 (9)ICA全局设置 (10)ICA中添加打印机 (11)F、RDP设置 (11)G、PPP设置 (12)1、添加“拔号连接” (13)2、添加直接连接界面 (14)3、添加PPTP连接 (15)4、添加L2TP连接 (16)5、添加PPPOE连接 (16)H、PING选项 (17)I、其它设置 (18)2、连接添加及设置 (18)A、添加ICA连接 (18)B、添加RDP连接过程 (21)C、添加telnet连接 (23)D、添加TN5250连接 (25)五、终端启动界面说明 (26)六、输入法的使用 (26)八、使用E-KEY (27)九、终端上打印机的使用 (28)1、ICA打印机设置 (28)2、RDP打印机设置 (28)十、终端升级 (28)服务器端设置步骤 (28)终端操作： (30)1、底层升级 (30)2、上层升级 (33)一、升腾终端简介升腾公司做为国内第一个Windows终端自主研发和生产的公司，自从1998年推出中国第一台具有自主知识产权的Windows终端--升腾2000以来，升腾Windows终端产品已经连续六年国内销量第一，是国内Windows终端市场当之无愧的领导厂商。
升腾公司先后推出了2000系列、2100系列、25系列、2800系列、3000系列、3100系列、3200系列、33系列、35系列、36系列、55系列、56系列、65系列、66系列、83系列、86系列等几大系列的终端产品。
使用升腾终端的注意事项
使用升腾终端的注意事项1、在设置终端时，每一台终端都要给它起个不同的终端名(终端名也不要和用户名相同)，以免打印机造成串打，如果造成串打，这时可以更改一下终端名，然后把终端重启一下就可以解决问题的。
2、在其他设置里可以把支持MP3播放不要选中（如果不使用MP3），在打印出错时提示上选中（其实这个选项是给telnet下使用的，如果终端是在应用windows下这个选项可以不要选中）。
3、在添加打印时：如果终端选择ICA连接就要选择ICA来添加打印机、如果终端采用RDP连接就要采用RDP来添加打印机。
4、在终端上设置完以后，在系统设置中的安全选项上可以加入密码，起到保护的作用，如果没有密码就不能对终端进行修改已经添加的条目，只能进行连接进行。
如果所设密码忘记，可以用TerMinalDevice来使用；5500的超级密码是CentermNC。
5、在Telnet下，有时应用软件的功能键没有取作用，这时你可以参照NetTerm下的键盘发码来进行设置，终端在登陆系统时在设置菜单上有“用户自定义键盘”就可以进行了。
6、设置完以后，必须保存系统设置：“Shift＋F2”进行保存。
7、要经常进行对终端外设的检查：如打印机等一些外设设备。
8、如果要使终端实现16位真彩，系统必须是windows 2003（采用RDP连接方式）或者windows 2000 server＋MetaFrame1.8（采用ICA连接方式）。
9、有时终端登陆不了终端服务器（当然网络正常时），这时有可能是由于终端授权的问题产生引起的，你可以这样来处理应该是可以解决的，处理方法是：（1）把终端打开，在终端的键盘上同时按“Ctrl＋Shift＋Alt＋l（L）”键，如果按这四个键，这时在终端的屏幕上可以看到有写注册表的动作时就可以了，这时终端应该可以正常登陆终端服务器了；（2）给终端服务器授权（终端服务器授权）。
10、要对服务器进行定时的维护：比如重启、查杀病毒、升级病毒库、备份重要数据等等，以免造成不必要的主机宕机和数据丢失。

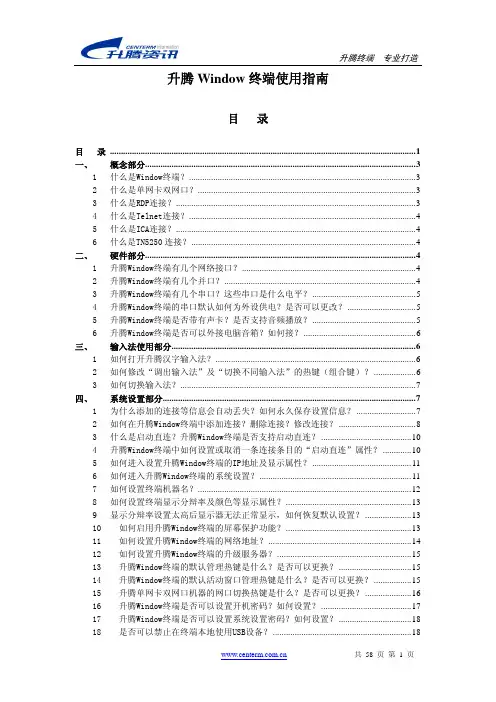

升腾Window终端使用指南
升腾Window终端使用指南目录目录 (1)一、概念部分 (3)1什么是Window终端？ (3)2什么是单网卡双网口？ (3)3什么是RDP连接？ (3)4什么是Telnet连接？ (4)5什么是ICA连接？ (4)6什么是TN5250连接？ (4)二、硬件部分 (4)1升腾Window终端有几个网络接口？ (4)2升腾Window终端有几个并口？ (4)3升腾Window终端有几个串口？这些串口是什么电平？ (5)4升腾Window终端的串口默认如何为外设供电？是否可以更改？ (5)5升腾Window终端是否带有声卡？是否支持音频播放？ (5)6升腾Window终端是否可以外接电脑音箱？如何接？ (6)三、输入法使用部分 (6)1如何打开升腾汉字输入法？ (6)2如何修改“调出输入法”及“切换不同输入法”的热键（组合键）？ (6)3如何切换输入法？ (7)四、系统设置部分 (7)1为什么添加的连接等信息会自动丢失？如何永久保存设置信息？ (7)2如何在升腾Window终端中添加连接？删除连接？修改连接？ (8)3什么是启动直连？升腾Window终端是否支持启动直连？ (10)4升腾Window终端中如何设置或取消一条连接条目的“启动直连”属性？ (10)5如何进入设置升腾Window终端的IP地址及显示属性？ (11)6如何进入升腾Window终端的系统设置？ (11)7如何设置终端机器名？ (12)8如何设置终端显示分辩率及颜色等显示属性？ (13)9显示分辩率设置太高后显示器无法正常显示，如何恢复默认设置？ (13)10如何启用升腾Window终端的屏幕保护功能？ (13)11如何设置升腾Window终端的网络地址？ (14)12如何设置升腾Window终端的升级服务器？ (15)13升腾Window终端的默认管理热键是什么？是否可以更换？ (15)14升腾Window终端的默认活动窗口管理热键是什么？是否可以更换？ (15)15升腾单网卡双网口机器的网口切换热键是什么？是否可以更换？ (16)16升腾Window终端是否可以设置开机密码？如何设置？ (17)17升腾Window终端是否可以设置系统设置密码？如何设置？ (18)18是否可以禁止在终端本地使用USB设备？ (18)19是否可以在终端上接MODEM？如果可以如何建立并进行PPP拔号？ (18)20是否可以在终端上外接ADSL设备？如何进行PPPOE拔号？ (20)21是否可以在终端上建立VPN拔号？如何建立？ (21)22如何判断终端网络的连通性？ (23)23是否可以设置升腾Window终端的鼠标灵敏度？ (23)24是否可以设置升腾Window终端的音量大小？ (24)25是否可以设置升腾Window终端的上电即开机功能，如何设置？ (25)五、终端升级部分 (26)1如何进行升腾Window终端模块升级？ (26)2如何进行升腾Window终端大系统升级？ (28)3如何进行升腾Window终端BIOS升级？ (29)六、打印机部分 (31)1什么是RDP打印机？如何添加RDP打印机？ (31)2什么是ICA打印机？如何添加ICA打印机？ (32)3若在添加RDP或ICA打印机时列表中没有所要的打印机型号怎么办？ (33)4什么是自定义打印机？如何添加自定义打印机？ (34)5什么是网络端口打印机？ (39)6升腾Window终端及其外接的打印机是否可以模拟成一台网络端口打印机？ (39)7如何添加网络端口打印机？ (39)8如何设置升腾终端上做为网络打印机的物理接口？ (44)9如何设置Windows服务器上添加的网络打印机的权限？ (44)七、RDP应用部分 (45)1如何添加RDP连接？ (45)2如何在终端通过RDP连接到服务器后将终端本地的U盘映射到服务器？ (47)3如何在终端通过RDP连接到服务器后将终端本地的打印机映射到服务器？ (50)4如何在终端通过RDP连接到服务器后将终端本地的串口映射到服务器？ (50)5如何在终端通过RDP连接到服务器后将服务器的声音映射到终端本地？ (50)八、ICA应用部分 (51)1如何添加ICA连接？ (51)2如何在终端通过RDP连接到服务器后将终端本地的U盘映射到服务器？ (54)3如何在终端通过RDP连接到服务器后将终端本地的打印机映射到服务器？ (54)九、Telnet应用部分 (54)1如何建立Telnet连接？ (54)十、综合问答 (56)1网络不通时，如何进行判断和排除？ (56)一、 概念部分1什么是Window终端？Window终端是瘦客户机设备的一种，它是随着网络技术及微软Window视窗系统的发展而出现的。
升腾Window终端使用常见问题及处理办法
升腾Window终端使用常见问题及处理办法一、显示问题 (2)1、开机后终端连续发警报声且无显。
(2)2、开机无显但终端未发出警报声。
(2)3、系统启动进度条结束后无显。
(2)二、终端系统启动问题 (2)1、启动过程中停止错误。
(2)2、启动后提示找不到系统盘 (2)3、系统启动后进入DHCP界面 (3)三、系统设置及连接条目不能保存 (4)1、设置信息不能保存。
(4)四、与Windows终端服务器连接问题 (4)1、与终端服务器之间网络不通 (4)2、网络正常但无法登陆Windows终端服务器？ (6)五、打印问题 (7)1、不打印 (7)2、添加打印机时找不到该打印机型号 (7)六、其它问题 (7)1、网络问题 (7)2、终端本地浏览器问题 (8)3、显示颜色问题 (8)一、显示问题1、开机后终端连续发警报声且无显。
故障现象：按下电源开关后“嘀”一声，然后有节奏的长“嘀---”声音，并且显示器没有显示。
故障排除：一般是内存接触不良或者内存损坏，请检查内存条。
2、开机无显但终端未发出警报声。
故障现象：按下电源开关后“嘀”一声，差不多5秒后再“嘀”一声，两秒后显示器还是没有显示。
故障排除：一般是显示器问题，请检查显示器与终端间连接是否正常，显示器电源线连接是否正常，显示器电源指示灯是否点亮3、系统启动进度条结束后无显。
故障现象：在终端系统启动过程中，在程序进度条打点完成后显示器没有图像，无法进入终端管理连接的界面。
故障排除：一般是显示分辨率或者刷新率设置参数高于彩显的参数引起的，可在终端启动时按住“Ctrl”键进入“BOOTMENU”，按ctrl＋U，选择“startDEFAUL system”（第一项）后回车即可，进入系统后再将终端显示参数设置为与彩显相匹配的数值。
二、终端系统启动问题1、启动过程中停止错误。
故障现象：在终端系统启动过程中，在程序进度条打点没有完成就停止不动故障排除：终端系统软件出错，请重新写入终端系统程序。
终端写保护设置(长城、升腾)
升腾终端写保护设置：邮政的升腾终端为内存保护版本，在cmd里输入ewfmgr c：查看TYPE，如果是RAM就是代表内存保护版本，如果显示DISK，就是代表硬盘保护版本。
C:\>ewfmgr /? (列出命令的全部参数)下面对其中的几个的参数进行说明A、T ype保护类型，DISK表示是硬盘保护版本，RAM表示是内存保护版本。
B、State表示EWF保护是否生效，ENABLE表示已生效，若为DISABLE则表示未生效，未生效时表示系统分层功能未启动，无法通过ewfmgr等命令进行系统加层保护和减层恢复。
C、Boot Command表示系统启动时是否有其它命令需要执行。
D、Max Levels表示本系统支持的最大保护层数。
这里的9表示支持9层保护。
E、Current Level表示当前系统EWF是在第几层，这里的1表示在第1层。
C:\>ewfmgr c: -commit (在内存保护壮态下,把这次的系统修改写到硬盘上)C:\>ewfmgr c: -enable (启用内存保护,在重启后生效。
提示:启用保护后所有的系统操作不会生效。
)C:\>ewfmgr c: -commitanddisable (关闭内存保护，在重启后生效)长城终端写保护设置：点击屏幕右下角的“终端管理软件”（新版的要输入密码：123456），在左上方有“磁盘保护的选项”，通过选取择启用或关闭的设置，重启后生效。
1)打开“终端管理控制台”或者通过：程序－>终端本地管理－>终端管理控制台弹出密码对话框：输入密码“123456”进入终端管理界面2）可以查磁盘保护状态，并通过磁盘保护打开或关闭进行设置，重启后生效。
3）磁盘保护打开后，若要对终端安装新软件或写文档，必需通过在命令提示符下输入：ewfmgr c: -commit (/此处的c:表示当前保护卷)以确保把新内容写入系统初始信息。
升腾 E 动终端产品 说明书
升腾 E 动终端用户使用手册 需要从外部取电，“串口 1”和“串口 2”可任选其一。连接时，请确保各针脚 与插孔位置完全吻合，并旋紧两个接口固定螺丝。 若用户需要断开外部的串口设备（如密码键盘），请参照如下步骤： (1) 保证终端电源处于切断状态，否则拔除串口设备不慎可能导致终端设备损坏。 (2) 旋开串口固定螺母，然后拔除串口设备。
4.3 设备主机箱正面凹槽外部接口
设备主机箱正面凹槽处配置了一个 USB 设备接口。在产品标配中，该 USB 设备接口用 于连接 USB 键盘。若用户无特别需求，请不要改变原始键盘布局，以保持终端外观整体的 协调、美观。
第 8 页/共 51 页
升腾 E 动终端用户使用手册
5 系统状态指示灯说明
升腾 E 动终端在主机箱正面板左上角提供六个指示灯，代表不同的状态指示。指示灯 的示意图如图 5.1 所示。其中，前三个为系统状态指示灯，其余为刷卡器的状态指示灯。
“创新升华价值，诚信腾飞事业”是升腾人始终不渝的理念。升腾资讯将通过不断创新、 不断超越、诚信经营，一如既往地尊重顾客需求，为顾客创造价值，提供更优质的产品和服 务！
了解更多公司信息，请访问升腾资讯网站。
地
址：
邮
编：
传
真：
网
址：
E_mail 地 址： 客服呼叫中心：
客户投诉电话：
福建省福州市金山大道 618 号橘园洲 22#星网锐捷科技园 2 层 350002 0591-83057710 centerm@ 800-858-1515 0591-83057800 0591-83057123
来严重后果，责任自负。 请勿在未切断电源的情况下对非 USB 接口的设备进行插拔。 为延长终端的使用寿命，请避免频繁开关机，并确保终端工作在清洁干燥的环境中。 请注意终端使用过程中的散热问题：不要把终端摆放在阳光直射或靠近热源的地方，不
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于升腾DA690X2终端设置及打印控件的安装
一、双击运行“修改登录用户为ADMIN”的注册表文件（将开机用户默认为administrator）。
二、双击安装“ITC_1.0.3.exe”文件。
三、双击安装“SunWebScan_Setup_V1.0.0.8_2010.10.27”文件。
四、对IE浏览器进行设置，具体步骤如下：
1.1、点击浏览器的“工具-〉Internet选项“菜单，打开Internet
选项面板
2.在Internet选项面板，选择“安全”标签页。
3.选中“可信站点”图标，然后点击“站点”按钮，打开“可信站
点”维护界面（如下图所示）
4、在“可信站点”维护界面的“将站点添加到区域”的输入框内，输入http://44.1.32.120, 然后确认“对该区域中的所有站点要求服务器验证（https:）”复选框处于未勾选状态，最后点击“添加”按钮，完成可信站点的添加。
（如下图所示）
5、选中安全标签页上的“可信站点”图标，然后点击“自定义级别”按钮，打开受信站点的安全设置维护界面（如下图所示）
6、在“安全设置-受信任的站点区域”设置界面，将“下载未签名的ActiveX控件”的安全级别改为“提示”或“启用”，然后点击“确认”按钮，完成设置。
7、选择“常规”项，单击“设置”
8、点击设置弹出的对话框，点击查看对象
9、点击“查看对象”按钮，弹出对话框，把对话框中的文件全部删除.
10、重新安装第二步的打印控件，ITC_1.0.3.exe 。
五、点击“开始”---“运行”----输入 cmd ，在弹出的窗口中输入ewfmgr c: -commit 保存命令并按回车。
六、重启电脑。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
