中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
2022年中考物理试题提高训练：动态电路分析
C.R=10Ω时，其功率最大D.R=15Ω时，电路消耗的功率为1.8W
13.（2022山东泰安）如甲图所示，灯泡 标有“ ”字样，忽略温度对灯丝电阻的影响，滑动变阻器 标有“ ”字样，电压表的量程为 ，电流表的量程为 ，定值电阻 的电流随电压变化的图像如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关 、 、 时，通电30s，电路中电流所做的功为 ；当闭合开关 ，断开开关 、 时，灯泡的实际功率为 ；当闭合开关 、 ，断开开关 时，定值电阻 消耗的最小功率为 。下列说法中（ ）
D. 物体质量越大，电子秤示数越小，电路中电流越大
6.（2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大B.R、R0在电路中是并联的
C. 油位越高，R两端的电压越大D. 油量表是由电流表改装而成的
7.（2022通辽）如图所示电路，电源电压保特不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A. 电压表V1示数变小，电压表V2示数不变，电流表A1示数变小
B. 电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A1的示数之比变小
C. 电压表V2示数不变，电流表A1示数变大，电压表V1的示数与电流表A1的示数之比变大
（1）求出温水时电路中的电流；
（2）求出热水时2分钟内消耗的电能；
（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）
24.（2022朝阳）如图所示是一款家用电热壶的内部简化电路图，它通过温控开关S可自动实现加热、保温两个挡位的转换，保温挡的额定功率为110W，R1、R2是两个阻值不变的发热元件，R2＝48.4Ω，求：
中考物理动态电路中电学问题的计算

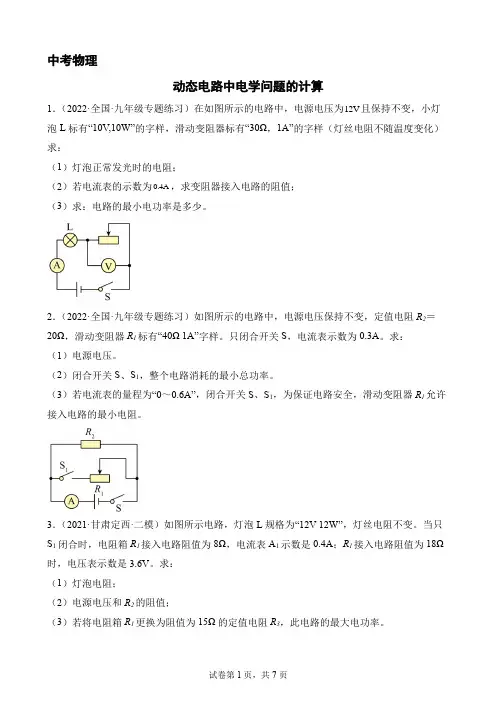

中考物理动态电路中电学问题的计算1．（2022·全国·九年级专题练习）在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V,10W”的字样，滑动变阻器标有“30Ω，1A”的字样（灯丝电阻不随温度变化）求：（1）灯泡正常发光时的电阻；（2）若电流表的示数为0.4A，求变阻器接入电路的阻值；（3）求：电路的最小电功率是多少。
2．（2022·全国·九年级专题练习）如图所示的电路中，电源电压保持不变，定值电阻R2＝20Ω，滑动变阻器R1标有“40Ω 1A”字样。
只闭合开关S，电流表示数为0.3A。
求：（1）电源电压。
（2）闭合开关S、S1，整个电路消耗的最小总功率。
（3）若电流表的量程为“0～0.6A”，闭合开关S、S1，为保证电路安全，滑动变阻器R1允许接入电路的最小电阻。
3．（2021·甘肃定西·二模）如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。
当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。
求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。
4．（2018·湖北·襄阳四中九年级）如图所示，电路中电源电压恒为4.5V，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器的规格为“35Ω，2A”，灯泡铭牌标有“3V，0.9W”的字样（灯丝电阻不变）。
闭合开关，调节滑动变阻器，在保证电路安全的情况下，求：（1）滑动变阻器阻值多大时其消耗的功率最大？（2）滑动变阻器阻值允许调节的取值范围。
5．（2021·广西南宁·一模）如图甲是定值电阻和标有“8V8W”灯泡L的I-U关系图象，如图乙所示。
电源电压恒定不变，滑动变阻器的最大阻值为12Ω。
中考物理总复习《动态电路分析》专项测试题(附带答案)
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
2022物理中考备考)微专题七 动态电路分析(中考真题训练)

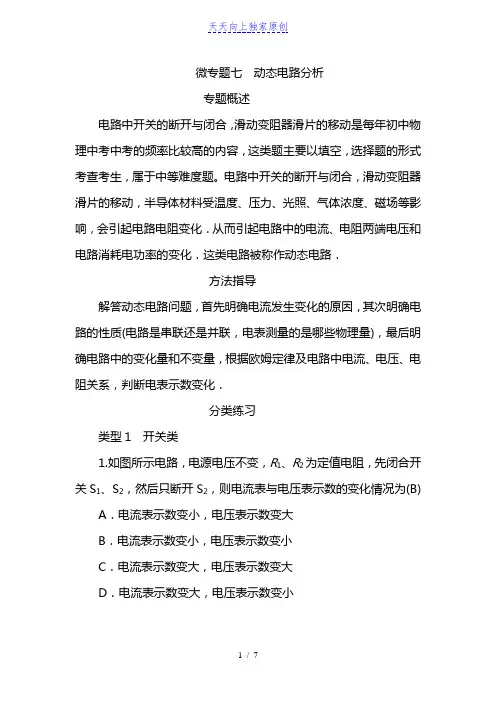

微专题七动态电路分析专题概述电路中开关的断开与闭合，滑动变阻器滑片的移动是每年初中物理中考中考的频率比较高的内容，这类题主要以填空，选择题的形式考查考生，属于中等难度题。
电路中开关的断开与闭合，滑动变阻器滑片的移动，半导体材料受温度、压力、光照、气体浓度、磁场等影响，会引起电路电阻变化．从而引起电路中的电流、电阻两端电压和电路消耗电功率的变化．这类电路被称作动态电路．方法指导解答动态电路问题，首先明确电流发生变化的原因，其次明确电路的性质(电路是串联还是并联，电表测量的是哪些物理量)，最后明确电路中的变化量和不变量，根据欧姆定律及电路中电流、电压、电阻关系，判断电表示数变化．分类练习类型1 开关类1.如图所示电路，电源电压不变，R1、R2为定值电阻，先闭合开关S1、S2，然后只断开S2，则电流表与电压表示数的变化情况为(B) A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小第6题图第7题图2.(2019，江西)如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光．当S1由1掷到2时，下列说法正确的是(A) A．电流表示数变小，小灯泡正常发光B．电压表示数不变，小灯泡发光暗淡C．电流表示数变小，电压表示数变小D．电压表示数不变，电流表示数变大3.(2019，贵港)如图所示电路，电源两端电压与灯丝电阻保持不变．先只闭合开关S2，电流表和电压表均有示数．下列说法正确的是(D)A．再断开开关S2，只闭合开关S1时，电压表示数不变，电流表示数变小B．再断开开关S2，只闭合开关S1时，电压表示数与电流表示数的比值变大C．再闭合开关S1、S3时，电压表示数不变，电流表示数变大D．再闭合开关S1、S3时，电压表示数与电流表示数的比值变小类型2 滑动变阻器类1.（2019甘肃兰州）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大2.(2019，扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是(B)A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大3.(2019，枣庄)如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是(D)A．电压表的示数变大B．电流表的示数变小C．电压表的示数与电流表的示数乘积变大D．电压表的示数与电流表的示数比值变大第3题图第4题图4.(2019，潍坊改编)如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是(C)A．电流表的示数变小B．电压表的示数变大C．电路中消耗的总功率变大D．电压表与电流表示数的比值变小5.(2019，齐齐哈尔)如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表的示数变小，电压表与电流表示数的比值变大．(均选填“变大”“变小”或“不变”)(2019，郴州)如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是(B)A．电流表变小，变小，电压表不变B．电流表变小，不变，电压表不变C．电流表变小，变小，电压表变大D．电流表不变，变大，电压表变小类型3 滑动变阻器＋开关类9.(2019，烟台)如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是(D)A．电压表与电压表示数始终相等B．电流表示数变大，电压表示数变小C．电压表示数与电流表示数之比变小D．电压表示数与电流表示数之比不变第9题图第10题图10.(2019，河北改编)如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表．当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动．a 的示数不变，b的示数有变化．以下说法正确的是(D)A.b是电压表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1＋R2C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R211.(2019，岳阳)如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关S2；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度不变(选填“变亮”“变暗”或“不变”)．类型4 变阻器的应用类12.(2019，北部湾)用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时(B)A．电流表示数增大B．电流表示数减小C．电路总电阻减小D．电路总功率增大13.(2019，聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大。
2022年九年级物理作业——动态电路
A.电功率较大，亮度较亮 B. 电功率较小，亮度较暗 C. 电功率相同，亮度相同 D. 电功率较大，亮度较暗 【答案】A 【解析】解：
由
可得两灯的电阻分别为：
，
，
比较可知
；
在开关 S 闭合的前提下， 只闭合 ，灯泡 、L 串联接入电路， 只闭合 ，灯泡 、L
串联接入电路，
因串联电路总电阻等于各部分电阻之和，且
A．0.625W
B．0.72W
C．0.75W
D．0.9W
【答案】B
14.（2021 锦州）图甲中 R0 为定值电阻，电源电压保持不变。滑动变阻器 R 标有“20Ω 1 A”
字样.电流表量程为 0~0.6 A.灯泡 L 的额定电流是 0.5A。在开关 S1、S2 都断开或都闭合两 种情况中，移动滑片 P（所有元件都安全）得到了两次电流表的示数与 R，连入电路的阻值
，当开关 S1 闭合、S2 断开，甲、乙两表均为电流表时，电阻 R1 和 R2 并 联 ， 电 表 甲 测 R2 的 电 流 ， 电 表 乙 测 干 路 电 流 ， 所 以 甲 乙 两 表 示 数 之 比 为
，故选 C。
16.（2021 广元）如图所示，电源电压不变，灯泡 L 标有“6 V 3 W”字样，当开关 S1、 S2 都断开，滑片 P 从 b 端滑到某一位置 c 时（图中未标出），滑动变阻器 R 的电阻减小了 12
，此时流经滑动变阻器的电流为
，此时流经定值电阻的电流为
，定值电阻的阻值为
，当 S1、S2
都闭合时，滑动变阻器与定值电阻并联在电路中，由
，调节滑片 P，滑片 P 在最右
端时，滑动变阻器接入电路电阻最大，电路消耗电功率最小，最小电功率为
，D 符合题意。
2022初中物理真题训练题-动态电路
【答案】D
二、填空题
1.（2022内江，19）如图所示，电源电压恒为4.5V，小灯泡L上标有“2.5V 1.25W”的字样（设灯丝电阻不变），电阻箱 的规格为 ，滑动变阻器的规格为“30Ω 1.0A”电压表量程为 ，电流表量程为 ，闭合开关S1，当开关S2 接1时，调节 和 的阻值，使电压表的示数为2.5V，则电流表的示数为______A；当开关S2接2时，在保证电路安全的条件下，调节 和 的阻值，在R1允许接入电路中的电阻最大时，小灯泡消耗的功率为______W。
C. R1 的阻值是 10Ω
D. 该电路消耗的最小电功率为 4.5W
7.（2022西宁，10）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（ ）
A. 滑片P是向b端移动
B. 电流表A的示数逐渐变小
C. 电压表V的示数逐渐变小
D. 电路的总功率变大
D. 身高越高，电路消耗的总功率越大
6.（2022 阜新，11）如图甲所示，电源电压保持不变，R1 是定值电阻。在开关 S 闭合，滑动变阻器 R2 的滑片 P 由最右端向左移动的过程中，两电表示数变化情冴如图乙所示，下列说法正确的是( )
A. 滑动变阻器 R2 的最大阻值是 30Ω
B. 电源电压是 15V
C. 闭合S，断开S1，灯泡L1两端的电压是110V
D. 两灯泡都亮时，电路消耗的总功率是80W
2.（2022潍坊，13）如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的滑片P，发生的变化是（ ）
A. 电流表示数变大B. 电压表示数变大
2022年中考物理专项《电学计算》配套练习附答案(可打印)
2.(2021 龙东 25)小明家的电能表如下图，他要用电能表和秒表测某一用电器的实际电功率。
在用电顶峰时，他只让规格为“220V 1000W〞的电热水壶单独工作，测得在 200s 内电能表
的转盘恰好转 81 圈。此时该电热水壶的实际功率 W，实际电压 V。〔假设电水壶电阻不变〕。
3.(2021 福建 22)如下图电路,电源电压头
I 保＝P 保/U=440W/220V=2A。 〔4〕水吸收的热量：Q＝cm△×103J/〔kg℃〕×2kg×30℃×105J。
【思路小结】巧妙利用公式 P＝U2/R 可以解决很多问题：求灯泡或电阻丝的电阻；求实际功
率；求实际电压等。注意将热学计算与电学相关计算有机结合，是解好电热计算的关键。
【例 2】〔2021 宿迁市〕某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅 产品铭牌和电路图如下图：
第二课时 S1、S2 都断开，调节滑片使 R2 的电功率为 R1 电功率的 2 倍时，R2 的电功率。
【知识梳理】
1.串联式加热模型：
如上图所示，对于两
个电阻串联后组成的加热装置，都可以等效
为这种模型。当 S 闭合时，
R1 被短路，只有 R2 工作，这时处于加热状态，
R2 为一个阻值较小的电阻。当 S 断开后，R1、R2 串联，电路处于“保温〞状态，R1 是一个阻
值较大的电阻。
对这类问题涉及的主要计算公式为：
〔1〕R2=U2/P 加热；〔2〕R=R1+R2=U2/P 保温；〔3〕P=PR1+PR2；〔4〕W=Pt。
2.并联式加热模型：
如上图所示，对于将电阻并联
后的加热装置原理，都可以等效为这个
模式。当 S 闭合时，只有 R2 工作，
