高速公路机电工程培训讲义二〇一三年三月十八日高速公路机电工程培训讲义第一讲:机电工程主要系统的构成与功能 (1)1.1.收费系统的主要构成与功能 (1)1.2.监控系统的主要构成与功能 (2)1。
3。
通信系统的主要构成与功能4第二讲：收费系统 (5)2.1.收费系统设备组成 (5)2。
2。
质量控制要点7第三讲：监控系统 (18)3。
1。
监控系统设备组成183.2.质量控制要点 (18)3.3.隧道内监控设备 (22)第四讲:通信系统 (27)4.1。
通信系统设备组成 (27)4.2.质量控制要点 (27)第五讲：通信管道工程 (34)5.1.通信管道工程的构成 (34)5.2。
质量控制要点 (35)第一讲:机电工程主要系统的构成与功能高速公路机电系统是高速公路管理运营的系统，通过技术手段进行准确、高效的运营维护及安全保障，主要包括收费系统、监控系统、通信系统和通信管道工程；各系统主要构成和功能如下：1.1.收费系统的主要构成与功能收费系统指从车辆进入收费道路开始到实现收费，车辆交纳通行费直到费款安全进入存储点以及能提供各种收费过程相关信息的设施和人员的集合体。
收费方式分为三种:人工收费、半自动收费、全自动收费。
通行券：《高速公路联网收费暂行技术要求》推荐三种通行券即多次重复使用的非接触式IC 卡、一次性使用的纸质磁性券、一次性使用的纸质二维条形码券.目前我国主要使用非接触式IC 卡.1.1.1.收费系统的主要构成：就一条高速公路收费系统来说，分为计算机系统、收费视频监视系统、内部对讲系统、安全报警系统、电源系统等，其扩展系统有计重系统、车牌自动识别系统等。
计算机系统根据级别可分为车道计算机系统、收费站计算机系统、路段分中心计算机系统。
1.1.2.收费系统的主要功能：1)对本高速公路使用者正确、合理地收取通行费，减少逃票、漏收现象的发生，最大限度地堵塞来自司机的财务漏洞。
2)具有采集收费交易数据、收费设施状态信息等功能.所有收费交易必须入账，所有收费过程的登记、记录必须完整，最大限度地堵塞来自收费人员的财务漏洞。
3)具备较高的服务水平，尽可能减少因收费引起的交通延误。
4)具有处理、统计、查询、打印功能。
统计报表准确、及时，满足管理方面的需要；所有收费登记力争实现计算机化，利于实现办公自动化。
5)兼顾本路段入、出口交通管理，定时向监控系统提供交通数据。
6)收费操作过程简明、实用，有助于减轻收费员的劳动强度。
7)具有严密的数据安全体系，保证收费数据的安全。
8)具有票证、通行券的管理功能。
1.2.监控系统的主要构成与功能1.2.1.监控系统的主要构成: 监控系统按其功能可分为九个子系统：交通监控系统、视频监视系统、紧急电话系统、火灾自动报警系统、隧道通风控制系统、隧道照明控制系统、供配电监控系统、调度指令电话系统、有线广播系统。
监控系统虽然由九个子系统组成，但他们之间并不是完全独立的，相互之间要交换信息，有机地构成一个系统。
一个路段的监控系统是根据道路的特点、桥梁与隧道大型构造物的分布、交通量以及气候环境等因素来构架本路段的监控系统，可以是全部系统，也可能只有交通监控、视频监视、紧急电话和调度指令电话等子系统。
特大桥还会有桥梁结构安全检测子系统。
1.2.2.监控系统的主要功能：公路监控系统主要是实时收集道路状况、交通流信息、气象信息及相关设备状态，控制与调节交通流,疏导交通，减少交通事故，保证行车安全。
其主要功能如下:1)信息收集功能。
收集道路状况、交通流状况、气象状况、设备运行状况、紧急电话报警以及交通事故告警等信息。
2)动态显示和监视功能。
对交通数据进行统计分析处理，并通过图形界面和显示媒体对管辖范围内的各种数据、设备显示内容进行静态与动态显示,对监控系统的所有设备工作状况进行实时监测和显示，使值班员及相关的管理人员能随时监视交通运行的状况和系统的运行状况，实现对管辖范围内的公路的全面监视。
3)视频监视功能。
系统可对全省特大桥、长隧道、特长隧道、高接高枢纽立交、事故易发地点、省（市）界主线收费站、大城市出入口的收费广场等处的图像进行选择与监视，并能进行实时存贮录像、回放、检索等功能,实现视频的多级监控。
4)控制功能。
监控中心系统能下达指令给分中心进行监控外场设备信息发布控制。
被控对象包括可变情报板、可变限速标志、交通信号灯、车道指示标志、遥控摄像机以及其他可能控制交通流的设施等.5)交通事件的排除、救援组织功能。
系统可根据交通事件的严重程度分成轻故障、重故障、严重故障，并分别进行处理。
一旦有告警信息，则在操作员工作站上立即显示设备的状态告警、交通运行状况告警等信息,并且有相应的声光信号提示值班员，同时系统根据故障的性质、地点、时间等结合自动控制功能进行相应的诱导方案提示，或者由值班员进行人工控制处理。
所有告警随时进行存贮、记录、打印。
打印内容包括故障时间、地点、故障性质、操作内容、控制指令内容等.6)事件输入记录功能。
系统具有人工输入各种事件及存贮功能，可针对紧急电话、巡逻车、养护部门、路政部门送来的各种道路维护、事故等信息进行人工输入、包括事故的发生时间和终止时间、地点、类型、事故检测的手段、事故处理过程中采用的监控措施、事故描述等。
7)报表统计与打印功能。
系统能按预先规定的格式和内容，定时进行日、月、年等各种报表的统计处理,并自动打印.8)查询功能。
值班员可随时查询当前和历史数据，并且按值班员的要求进行显示和打印。
9)自动数据备份和系统恢复功能。
系统具有数据自动备份功能，能实时自动的将重要数据进行备份，一旦系统受到破坏，可以尽快地恢复系统运行。
10)系统具有自诊断功能。
能自动测试系统的工作状况，包括与各路监控分中心的通道连接状况，并且在检测到异常情况时，自动显示和打印诊断报告.11)安全功能。
系统对不同层次和职责的使用及管理人员，分别设置不同的访问操作使用权限,设置不同的操作口令和密码，防止越权存取和修改，保障数据的完整性。
12)时间统一功能.省监控中心负责提供全省监控系统统一的基准时间，使各监控分中心内部时钟与省监控中心内部时钟取得一致。
13)提供内部其他系统相关信息。
提供上级管理部门及相关信息中心的交通信息，实现信息共享。
14)提供对外界的服务功能.将公路的实时交通状况、交通拥堵、事故以及处理情况及时向社会及相关单位发布.1.3.通信系统的主要构成与功能1.3.1.通信系统的主要构成：高速公路通信系统主要由光纤数字传输系统、数字程控交换系统、紧急电话系统、通信电源系统、光电缆工程及通信管道工程等组成。
长、特长隧道和特大桥还应增加有线广播系统。
省高速公路通信中心的通信系统主要由光纤数字传输系统、数字程控交换系统、数字同步时钟系统、会议电视系统和通信电源系统等组成。
1.3.2.通信系统的主要功能:通信系统是保障高速公路安全、高速、畅通、舒适、高效运营及提高服务质量实现现代化交通管理的重要设施，起着高速公路管理系统中枢神经的作用:1)为高速公路日常运营管理、事故处理、救护、养护、收费等部门提供可靠的通信手段。
2)为收费、监控、会议电视和管理信息(办公自动化)等系统的数据、图像和语音提供传输通道.3)通过紧急电话、广播等为道路使用者提供紧急呼救求援和帮助等服务。
第二讲：收费系统1.1.收费系统设备组成1.3.3.收费亭内设备组成收费亭内设备主要包括:收费车道控制机、收费员终端显示器、收费专用键盘、IC卡收发机、票据打印机(出口)、光纤收发器、图像编解码器、亭内摄像机、对讲分机、收费亭内（外)拾音器、脚踏报警装置、窗口对讲设备、电源及信号避雷器件等.车道控制机内部结构如下图所示:1 –车道控制机 4 –电源24V2 –多路串口板 5 –电风扇3 –连接板（CXP） 6 –图象数据叠加器1.3.4.收费车道设备组成收费车道设备主要包括:电动栏杆、手动栏杆、雨棚信号灯、车道通行信号灯、车道报警灯、费额显示器（出口）、计重设备、红外线车辆分离器（出口及计重收费车道)、车牌照自动识别设备、车道摄像机等.1.3.5.收费广场设备组成收费广场设备主要包括：广场摄像机、云台、电源及视频信号避雷器件等。
1.3.6.收费站监控室设备组成收费站监控室设备主要包括:收费站网络服务器、客户机（实时监控管理、图像管理稽查、交班缴款管理、收费业务管理等）、网络交换机、非接触IC卡读写器、打印机设备、视音频分配器、光纤收发器、图像解码器、监听主机、报警主机、对讲主机、液晶监视器墙、电源分配箱、电源防雷器件等。
1.3.7.收费分中心监控室设备组成收费分中心监控室设备主要包括：收费分中心网络服务器、客户机(收费业务管理、实时监控、财务管理、收费稽查）、收费分中心网络交换机、非接触IC卡读写器、打印机等。
图收费分中心监控室1.2.质量控制要点1.3.8.收费车道(1)设备基础➢混凝土强度≥16。
8 Mpa➢基础中心距车道边缘及收费亭相对位置应符合设计要求➢基础尺寸应满足500mm×500mm×500mm➢基础高出收费岛面高度应满足2cm➢基础抹面必须光滑、整齐，无碎裂、无缺角➢基础浇灌后，用塑料布密封进行养生(2)环形线圈➢环形线圈的布放位置应满足设计要求➢环形线圈切槽的平面尺寸应符合设计图纸要求➢切槽深度普通段为5cm，缆线重合段为7cm，普通段至重合段深度要渐变➢切槽宽度应满足≤10mm➢浇灌前,槽内应干燥、干净，无杂物、无毛刺➢环形线圈需缠绕4圈，布放时应平整、顺直，电感量为70μH～500μH，对地绝缘电阻应≥20ΜΩ➢环形线圈缆线要进行双绞，双绞数量应不低于20匝/米➢在敷设线圈前,槽内应先填铺一层干燥细河沙，厚度为7mm～10mm➢填充材料要求密封性好，填充的树脂应无裂缝、无气泡、无翘起、无松动➢浇灌后的填充物顶面应低于车道路面1mm-2mm➢预埋的线圈无裸露、无损坏➢线圈在进收费亭车道控制机前若有裸露在外的部分应加套管进行保护(3)自动栏杆➢箱体必须垂直、水平，采用化学地脚螺栓或通过预埋件进行牢固固定，整个箱体无晃动➢箱体的中心位置应满足设计要求➢栏杆臂动作到位，即落下水平、抬起垂直，不抖动➢栏杆臂螺丝位置安装正确，须紧固➢栏杆臂被撞后，只能张开90°，不能撞击其它外场设备(4)费额显示器➢立柱必须垂直，立柱高度应满足设计要求➢立柱底座螺母必须拧紧，固定牢固，螺丝杆外露长度适宜➢费额显示器与立柱必须固定牢固，不晃动➢费额显示器的安装角度应满足司机视觉，能够清晰可见➢费额显示器的汉字、数字显示正常，亮度一致，无缺划➢费额显示器防护等级应满足要求(5)通行信号灯➢安装高度、角度应满足司机视觉，能够清晰可见➢与立柱固定必须牢固，无松动➢通行信号灯的进线孔和立柱的出线孔须采用胶圈保护，防止进水和缆线刮伤➢红绿灯显示正常，LED无缺点➢通行信号灯的防护等级应满足要求(6)闪光报警器➢安装须水平、垂直，且固定牢固，各螺丝均上紧➢转动、闪光、报警均正常➢外壳、灯泡无损坏➢闪光报警器的防护等级应满足要求(7)摄像机➢立柱必须垂直,立柱高度应满足设计要求➢立柱底座螺母必须拧紧，固定牢固，螺丝杆外露长度适宜➢防尘罩密封合格,不渗水，➢摄像机和防尘罩安装方向一致，不偏位➢调向支架安装正确,不缺螺丝➢防尘罩上的各种螺丝须紧固到位,不缺螺丝➢摄像机、加热板等各种接线头压制合格,且连接正确➢摄像机外露的缆线应预留一定的长度，且包封合格➢摄像机的图像色彩均匀，清晰度高，无波纹,不偏色➢摄像机的角度调整到图像底沿应与自动栏杆臂基本持平,且不遮挡车辆牌照(8)红外线车辆分离器➢红外线车辆分离器的地脚螺母须上紧，不缺少➢红外线车辆分离器安装的垂直误差应小于±2°➢红外线车辆分离器安装的水平误差应小于±3°➢光过滤器玻璃应清洁➢电源线、信号线接头压制合格，连接正确(9)地灯➢地灯电源开关标识正确➢灯泡无损坏➢安装角度准确,满足夜间能够看清车辆牌照➢外露的缆线须用塑料管进行保护，并留有一定的长度(10)缆线敷设➢缆线的牵引力应小于允许拉力的80％➢弯曲半径应大于缆线直径的20倍➢缆线在井内应固定、绑扎,并预留一定长度➢井内管孔在穿线前，须进行保护处理，防止缆线在穿的过程中发生刮痕和损伤➢各种线缆均需进行标识➢严禁缆线敷设在井内水中➢信号线、电源线应分开敷设，保持间距应满足行业规范1.3.9.收费亭(1)车道控制机➢技术柜固定牢固,固定托板螺丝全部拧牢➢中央亭两个技术柜的安装间距应≥20cm,以便维护人员更换滤网➢风扇滤网应完好无缺➢接线板上的保险丝应完好，接线端子合格，且标识整齐➢技术柜的内部螺丝安装合格➢技术柜内的各种开关及保险端子使用正常➢技术柜内的线缆标识正确，材料符合设计要求➢车道处理机能够正常启动和关闭➢网卡、视频捕捉卡、字符叠加器、视频分配器等外置部件安装应牢固➢网线水晶头应采用AMP专用网线钳子进行压制，并测试通过➢摄像机视频线接头应满足设计规范，不能将屏蔽线裸露出来(2)IC卡收发机➢收发卡机连接电缆固定牢固➢IC卡读写天线读卡正确➢收发卡机内部无杂物➢保护盖完好，无损坏➢保护盖锁启动正常➢前卡栓、后卡栓弹起、回落正常➢收发针上升、下降顺畅，无杂音➢收发卡机滤网完好➢收发卡操作正常,每次只能收发一张IC卡，收发卡的操作无卡滞现象(3)收费员键盘➢键帽布置正确，且平整➢键盘按键能够正常按下和弹起，无故障➢键帽标识和触发信息一致(4)车道显示器➢电源线、信号线连接正确,且牢固➢显示器加电后，无任何异常声音➢无车时，图像不出现横纹、斜纹干扰现象(5)票据打印机➢安装位置正确➢打印机跳线、字库及驱动安装正确➢电源线、信号线连接正确，且牢固➢打印正常，打印结果正确(6)内部对讲分机➢布放位置正确，尽量远离技术柜➢呼叫正常、通话质量无杂音➢按“呼叫"键时,对讲指示灯亮(7)车道交换机➢布置在收费亭墙壁上，且牢固➢网线水晶头压制正确，且接触正常➢网线标识正确、齐全(8)设备柜➢设备柜安装的位置正确➢网线水晶头压制正确，且接触正常➢网线标识正确、齐全➢网络测试正常1.3.10.收费站监控室(1)电源控制箱➢箱体质量满足设计要求➢空开及避雷器件接线图符合设计要求➢空开及避雷器件标签准确、齐全，车道标签由近至远排列➢箱体安装位置及高度符合设计要求，箱体垂直和水平，固定牢固➢PDB箱体内外干净无灰尘➢PDB走线槽内缆线捆绑应整齐,固定牢固(2)管理员操作台➢操作台拼装的整体桌面应水平,台面无划痕➢机柜门的尺寸符合设计要求➢机柜门锁都正常,开或关灵活➢键盘滑道应顺畅➢台面上出线孔位置布置合理，台上设备相安装、摆放应合适➢操作台内的设备布设应整齐,缆线绑扎应整齐牢固，且标识齐全(3)服务器、工作站及网络设备➢服务器、工作站的硬件配置符合设计要求➢服务器、工作站的操作系统安装正确，且能正常启动➢服务器的数据库安装完毕➢计算机及网络设备IP设置应正确➢与缆线连接的水晶头应牢固、合格➢缆线标识齐全、准确➢设备工作指示灯正常➢19寸机柜应合理定位，且符合设计要求(4)内部对讲主机➢对讲主机的群呼按钮、各分机的通话按钮应正常➢主机与分机通话的音量应可调,且清晰、无杂音➢主机上的分机标识应与车道对应准确➢从车道引入的话音线缆标识正确、齐全➢线缆塑封符合要求➢主机电源变压器放在操作台内并固定，裸露的电源端子要加以保护，防止触电；如有电源适配器，则适配安装的位置应合适. (5)图像监视器墙➢监视器的机架应垂直和水平，安装高度符合设计要求➢机架相互间隔缝隙应≤3mm➢机架内的缆线敷设整齐、美观➢监视器摆放稳定，连接电缆标识齐全➢监视图像的分布与设计相符➢监视器图像质量应清晰、无波纹➢监视器上应有相应的字符显示第三讲:监控系统1.3.监控系统设备组成1.3.11.外场监控设备的组成外场监控主要设备有：可变情报板、车辆检测器（有线圈式、视频、微波、超声波式）、广场和路段摄像机、气象站及路面检测器等。
高速机电工程收费系统培训

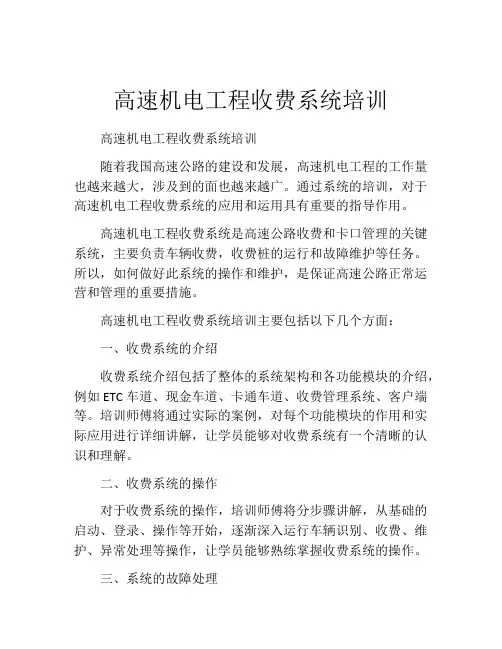

高速机电工程收费系统培训高速机电工程收费系统培训随着我国高速公路的建设和发展，高速机电工程的工作量也越来越大，涉及到的面也越来越广。
