2.碳纤维复合材料常用制作工艺与注意事项
碳纤维复合材料成型工艺概述
模压工艺流程图
模压工艺示意图
二、常用的碳纤维复合材料成型工艺
4、缠绕成型 将连续的纤维丝或布带经过树脂槽浸润之后挤去多余树脂，然后按照预先设计好的排布规律缠绕到芯模
上，缠绕到设计厚度之后，进行固化、脱模成为复合材料制品。碳纤维缠绕成型可充分发挥其高比强度、高 比模量以及低密度的特点，可用于制造圆柱体、球体及某些正曲率回转体或筒形碳纤维制品。
树脂传递模塑成型工艺流程图
树脂传递模塑成型工艺示意图
二、常用的碳纤维复合材料成型工艺
6、拉挤成型 拉挤成型是将浸渍过树脂胶液的碳纤维丝束、带或布等原材料，在牵引力的牵引下，通过挤压模具加热
成型、固化，连续不断地生产截面规格相同、长度不同的碳纤维型材。复合材料拉挤成型工艺是成型工艺中 的一种特殊工艺，其显著特点是可完全实现生产过程的自动化，生产效率高，具备批量化生产的能力。拉挤 成型制品强度高，其制成品横、纵向强度可任意调整，可满足碳纤维复合材料制品的不同力学性要求。此种 成型工艺适合于生产各种截面形状的型材，如工字型、角型、槽型、异型等截面管材以及通过上述截面构成 的组合截面型材等。
喷射成型流程图
喷射成型示意图
二、常用的碳纤维复合材料成型工艺
3、模压成型 将材料置于上下模之间，在液压机的压力和温度作用下使材料充满模具型腔并排出残留的空气，经过一
定时间的高温高压使树脂固化后，脱模即可得到碳纤维制品。模压工艺是应用性很强的一种碳纤维成型工艺， 在工业的承力结构件制造方面有不可取代的地位。模压工艺细分可分为预浸料模压、SMC模压、湿法模压 等。
手糊成型工艺流程图
手糊成型工艺示意图
二、常用的碳纤维复合材料成型工艺
2、喷射成型 利用短切纤维和树脂混合，在喷枪中利用压缩空气将纤维和树脂均匀喷洒在模具表面上，达到所需厚度
碳纤维复合材料加工工艺介绍
碳纤维复合材料加工工艺一、手糊成型工艺：在模具表面上涂抹脱模剂、胶衣，将事先裁好的碳纤维预浸布铺设在模具工作面上，在工作面上刷涂或喷射树脂胶液，达到所需要的厚度之后，成型固化、脱模、后处理。
在成型技术高度发达的今天，手糊工艺仍然具有工艺简便、投资低廉、适用面广的特点，在石油化工、储存容器、贮槽、汽车壳体等诸多领域有广泛应用。
其缺点是质地疏松、精度不高、表面粗糙、密度低，制品强度不高，并且主要依赖人工，质量不稳定，生产效率很低，难以批量化和标准化。
喷射成型工艺属于手糊成型工艺中低压成型工艺的一类，一般利用短切纤维和树脂混合，在喷枪中利用压缩空气均匀喷洒在模具表面上，达到所需厚度后，再利用手工橡胶来回刷平，最后固化成型。
为改进手糊成型工艺而创造的一种半机械化成型工艺，在生产效率方面有一定的提高，多用来制造汽车车身、船身、浴缸、储罐的过渡层。
二、真空热压罐工艺：工艺过程是将单层预浸料按预设方向铺叠成的复合材料坯料放置在热压罐内，在一定预设温度和压力下完成固化的过程。
热压罐是一种能够承受和调整温度、压力范围的专用压力容器。
坯料铺设在涂抹脱模剂的模具表面，然后依次用脱模布、吸胶毡、透气毡完全覆盖，并密封在真空袋内，再放入热压罐内。
在放入热压罐加温固化之前需要抽真空，然后在放入热压罐高温、加压、固化成型固化规则的制定与执行是保证复合材料产品质量的关键。
此种成型工艺适多用于制造整流罩、飞机舱门、机载雷达罩，支架、机翼、尾翼等产品。
三、层压成型工艺：把一层层铺设的预浸料放置在上下平板模之间通过加压高温固化成型，这种工艺可以直接利用木胶合板的生产方法和设备，并根据树脂的流动性能，进而进行改进与完善。
此种成型工艺主要用来生产不同规格、不同用途的复合材料板材。
具有机械化和自动化程度高、产品质量稳定、利用批量化等特点，但是设备投资较大，成本较高。
四、缠绕成型：缠绕成型工艺的发展已经有半个世纪，随着缠绕技术的不断更新，缠绕工艺基本已经成型，并成为金属铝复合材料重要施工工艺之一。
环氧树脂碳纤维复合材料的成型工艺与应用
碳纤维缠绕复合材料成型工艺
碳纤维缠绕复合材料的制备过程主要包括纤维铺放、树脂浸润和热处理等环 节。下面分别介绍这些步骤及其对材料性能的影响。
1、纤维铺放：此步骤是碳纤维缠绕复合材料制备的关键环节之一。纤维的 排列方向、密度和厚度等因素都会影响最终产品的性能。铺放过程中需采用专门 的设备和工艺，确保纤维分布的准确性和稳定性。
引言：碳纤维增强环氧树脂复合材料是一种具有优异性能的材料，因其具有 高强度、高韧性、耐腐蚀、轻质等优点而被广泛应用于航空、航天、汽车、体育 器材等领域。随着科技的发展，对于这种复合材料的研究和应用也越来越广泛。 液体成型是一种常见的复合材料制造工艺，具有成本低、效率高等优点，因此， 研究碳纤维增强环氧树脂复合材料的液体成型工艺及其性能具有重要意义。
在航天领域，碳纤维树脂基复合材料被广泛应用于火箭箭体、卫星平台等关 键部位。其轻质、高强度、耐腐蚀等优点使得它在航天领域具有广泛的应用前景。
在汽车领域，碳纤维树脂基复合材料被广泛应用于汽车车身、底盘等部位。 其高强度、耐腐蚀和轻质等优点可以提高汽车的性能和舒适性，同时也可以提高 汽车的安全性。
四、结论
环氧树脂碳纤维复合材料的成型工艺主要包括以下步骤： 1、纤维浸润：将碳纤维或其它纤维浸入环氧树脂中，使其充分浸润。
2、固化：在一定的温度和压力下，环氧树脂发生固化反应，形成固态复合 材料。
3、后处理：对固化后的复合材料进行切割、打磨、钻孔等后处理，以满足 不同应用场景的需求。
3、后处理：对固化后的复合材 料进行切割、打磨、钻孔等后处 理
三、碳纤维树脂基复合材料的应 用研究进展
碳纤维树脂基复合材料在航空、航天、汽车等领域得到了广泛应用。近年来， 随着技术的不断发展，其在这些领域的应用研究也取得了显著的进展。
碳碳复合材料生产工艺
碳碳复合材料生产工艺碳碳复合材料是一种高性能复合材料，由碳纤维和碳基材料组成，具有高强度、高摩擦性能、高抗侵蚀能力等优点，被广泛应用于航空航天、汽车制造、船舶制造等领域。
下面将介绍碳碳复合材料的生产工艺。
碳纤维制备：碳纤维是碳碳复合材料的主要增强材料，其制备过程包括原料选用、浆料制备、纤维拉丝、高温碳化等步骤。
首先，选用高纯度的石墨为原料，通过碳化反应制备碳纤维前体浆料。
然后，将浆料拉丝成纤维，并通过高温石墨化处理，将其转化为含有95%以上纯碳的碳纤维。
碳基材料制备：碳碳复合材料的基体材料通常选用高纯度石墨或石墨纤维，其制备过程包括预制件制备、石墨化处理、浸渍碳化等步骤。
首先，将石墨材料制备成预制件，通常采用热压或化学气相沉积等方法。
然后，对预制件进行高温处理，使其石墨化，提高其机械性能和耐热性。
最后，通过浸渍工艺，将预制件浸渍进碳化剂中，使其形成碳基材料。
复合成型：碳纤维和碳基材料经过制备后，通过复合成型将其组合成复合材料。
常见的成型方法包括层板法、缠绕法、注射法等。
层板法将碳纤维和碳基材料按照一定的排布顺序叠加，并采用压制热压的方法使其复合成型。
缠绕法将碳纤维按照一定的螺旋方式缠绕在模具上，并进行热压使其复合成型。
注射法将碳纤维和碳基材料按照一定比例混合后注入模具中，通过热压使其固化成型。
炭化和石墨化：复合材料在固化成型后，需要进行炭化和石墨化处理，以提高其炭化度和石墨化程度。
炭化过程通常采用高温石墨化处理，将复合材料在高温下进行长时间热处理，使其炭化度达到要求。
石墨化过程则是通过进一步高温处理，将复合材料的炭化产物转化为石墨，提高其机械强度和导热性能。
表面处理：最后，对已经炭化和石墨化的碳碳复合材料进行表面处理，以提高其性能和抗氧化能力。
常见的表面处理方法包括化学气相沉积、化学涂层、磨削抛光等。
化学气相沉积是通过将材料暴露在特定气氛中，使其表面形成一层保护性的氧化物。
化学涂层则是将材料表面涂覆一层抗氧化涂层，增强其抗氧化能力。

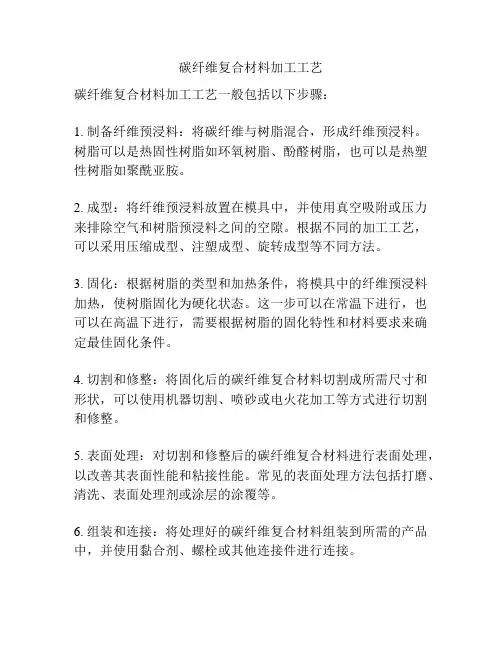

碳纤维复合材料加工工艺
碳纤维复合材料加工工艺
碳纤维复合材料加工工艺一般包括以下步骤：
1. 制备纤维预浸料：将碳纤维与树脂混合，形成纤维预浸料。
树脂可以是热固性树脂如环氧树脂、酚醛树脂，也可以是热塑性树脂如聚酰亚胺。
2. 成型：将纤维预浸料放置在模具中，并使用真空吸附或压力来排除空气和树脂预浸料之间的空隙。
根据不同的加工工艺，可以采用压缩成型、注塑成型、旋转成型等不同方法。
3. 固化：根据树脂的类型和加热条件，将模具中的纤维预浸料加热，使树脂固化为硬化状态。
这一步可以在常温下进行，也可以在高温下进行，需要根据树脂的固化特性和材料要求来确定最佳固化条件。
4. 切割和修整：将固化后的碳纤维复合材料切割成所需尺寸和形状，可以使用机器切割、喷砂或电火花加工等方式进行切割和修整。
5. 表面处理：对切割和修整后的碳纤维复合材料进行表面处理，以改善其表面性能和粘接性能。
常见的表面处理方法包括打磨、清洗、表面处理剂或涂层的涂覆等。
6. 组装和连接：将处理好的碳纤维复合材料组装到所需的产品中，并使用黏合剂、螺栓或其他连接件进行连接。
7. 检测和质量控制：对加工好的碳纤维复合材料进行检测和质量控制，包括外观检查、尺寸测量、力学性能测试等，以确保产品质量符合要求。
需要注意的是，以上所述的加工工艺只是一般的步骤，具体的加工工艺流程会根据具体的产品要求和材料性能而有所不同。
碳纤维施工工艺
碳纤维施工工艺碳纤维是一种轻质高强度材料，具有优异的机械性能和化学稳定性，因此在建筑、航空航天、汽车等领域得到广泛应用。
碳纤维施工工艺是指利用碳纤维材料进行建筑结构加固、修复和新建的工艺方法。
在本文中，我们将介绍碳纤维施工工艺的常用方法和操作步骤。
1. 表面处理在进行碳纤维施工前，首先需要对施工表面进行处理。
表面处理的目的是去除污垢、油脂和松散的材料，确保碳纤维能够与基材充分粘结。
通常采用的表面处理方法包括喷砂、化学清洗和机械磨削等。
2. 粘结剂选择选择合适的粘结剂是碳纤维施工工艺中非常重要的一步。
常见的粘结剂有环氧树脂、聚酯树脂和水泥基粘结剂等。
不同的粘结剂有不同的特性和适用范围，需要根据具体情况进行选择。
3. 碳纤维布铺贴将预先浸渍好的碳纤维布贴在待加固或修复的结构表面上。
碳纤维布要紧密贴附在结构表面，并确保没有气泡或皱褶。
在施工过程中，要注意避开横梁、支撑等构件，保证碳纤维布的贴附均匀。
4. 粘接将碳纤维布粘接到结构表面上，使用适当的粘结剂进行固化。
具体的粘接方法取决于使用的粘结剂类型，通常有刷涂、滚涂或喷涂等。
在施工过程中，要注意确保粘结剂均匀涂抹，避免粘结剂过多或过少。
5. 压实在粘接完成后，使用专门的工具对碳纤维布进行压实。
压实的目的是确保碳纤维与结构表面之间的紧密接触，并提高粘结强度。
常用的压实工具包括滚筒、刮板和喷涂等。
6. 后处理碳纤维施工完成后，需要进行适当的后处理工作。
后处理包括修整、填缝和打磨等。
修整是指修剪或切割多余的碳纤维布，使其与结构表面保持一致。
填缝是指使用特殊的填缝材料填补碳纤维布。
碳纤维复合材料的成型工艺
碳纤维复合材料的成型工艺一、碳纤维复合材料概述碳纤维复合材料是一种由碳纤维增强体和树脂基体组成的新型高性能材料。
它以其轻质、高强度、高刚度、耐疲劳、耐腐蚀等优异性能，在航空航天、汽车制造、体育器材、建筑结构等领域得到了广泛的应用。
本文将探讨碳纤维复合材料的成型工艺，分析其重要性、挑战以及实现途径。
1.1 碳纤维复合材料的特点碳纤维复合材料的特点主要包括以下几个方面：- 轻质高强：碳纤维具有很高的比强度和比模量，使得复合材料在保持轻质的同时，具有很高的承载能力。
- 高刚度：碳纤维复合材料的刚度远高于传统材料，可以提供更好的结构稳定性。
- 耐疲劳：碳纤维复合材料具有优异的耐疲劳性能，适用于承受反复循环载荷的应用。
- 耐腐蚀：碳纤维复合材料对多种腐蚀性介质具有很好的抵抗力，适用于恶劣环境。
1.2 碳纤维复合材料的应用领域碳纤维复合材料的应用领域非常广泛，包括但不限于以下几个方面：- 航空航天：用于飞机结构、发动机部件等，以减轻重量、提高性能。
- 汽车制造：用于车身、底盘等部件，以提高燃油效率和车辆性能。
- 体育器材：用于自行车、网球拍、高尔夫球杆等，以提供更好的运动性能。
- 建筑结构：用于桥梁、高层建筑等，以提高结构的承载能力和耐久性。
二、碳纤维复合材料的成型工艺碳纤维复合材料的成型工艺是实现其优异性能的关键环节。
不同的成型工艺会影响材料的性能和应用范围。
2.1 预浸料成型工艺预浸料成型工艺是一种常用的碳纤维复合材料成型方法。
该工艺首先将碳纤维与树脂基体预先混合，形成预浸料，然后在模具上铺设预浸料，通过热压或真空袋压等方法固化成型。
预浸料成型工艺具有成型效率高、产品质量好等优点。
2.2 树脂传递模塑成型工艺树脂传递模塑（RTM）成型工艺是一种先进的复合材料成型技术。
该工艺通过将树脂注入闭合模具中，使树脂在模具内流动并浸润碳纤维，最终固化成型。
RTM工艺可以实现复杂形状的制品成型，且具有较低的生产成本。
碳纤维的工艺步骤
碳纤维的工艺步骤
碳纤维的制备工艺步骤如下：
1. 原料准备：选择适合的碳纤维原料，通常是聚丙烯等聚合物纤维。
2. 纤维布预处理：将纤维布进行热处理和表面处理，以提高纤维的机械性能和界面粘结力。
3. 树脂浸渍：将纤维布浸渍在树脂中，使纤维与树脂充分接触并浸透其中。
树脂可以是环氧树脂、酚醛树脂等。
4. 压制：将浸渍好的纤维布放入模具中，经过一定的温度和压力下进行压制，使纤维与树脂形成一体化的复合材料。
5. 固化：经过一定的温度和时间，使树脂发生固化反应，形成硬化的复合材料。
6. 成型：根据具体的产品要求和形状，通过切割、热压、冷压等工艺进行成型。
7. 表面处理：对成型后的产品进行表面处理，如打磨、清洗、抛光等，以去除表面缺陷和提高表面平整度。
8. 产品检测：对成品进行质量检测，检验密度、力学性能、表面质量等指标是
否符合要求。
9. 后处理：对成品进行表面涂层、耐磨处理、切割等进行后处理，以满足具体应用需求。
10. 成品包装：对成品进行包装、标识、入库等工序，以便存储、运输和销售。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维复合材料常用制作工艺主要有以下几种：
1. 手糊成型工艺：在模具工作面上涂敷脱模剂、胶衣，将剪裁好的碳纤维预浸布铺设到模具工作面上，刷涂或喷涂树脂体系胶液，达到需要的厚度后，成型固化、脱模。
手糊工艺适用于石油化工容器、贮槽、汽车壳体等许多领域，但其缺点是质地疏松、密度低，制品强度不高，而且主要依赖于人工，质量不稳定，生产效率很低。
2. 喷射成型工艺：属于手糊工艺低压成型中的一类，使用短切纤维和树脂经过喷枪混合后，压缩空气喷洒在模具上，达到预定厚度后，再手工用橡胶锟按压，然后固化成型。
喷射成型工艺用于制造汽车车身、船身、浴缸、储罐的过渡层，改进了手糊成型，提高了工作效率。
3. 层压成型工艺：将逐层铺叠的预浸料放置于上下平板模之间加压加温固化，这种工艺可以直接继承木胶合板的生产方法和设备，并根据树脂的流变性能，进行改进与完善。
层压成型工艺主要用来生产各种规格、不同用途的复合材料板材，具有机械化和自动化程度高、产品质量稳定等特点，但是设备一次性投资大。
4. 缠绕成型工艺：将经过树脂胶液浸渍的连续纤维或布带按一定规律缠绕到芯模上，然后固化、脱模成为复合材料制品。
缠绕成型工艺特别适用于制作圆柱体和空心器皿。
5. 挤拉成型工艺：先将碳纤维完全浸润，通过挤拉除去树脂和空气，然后在炉子里固化成型。
这种方法简单，适用于制备棒状、管状零件。
在制作碳纤维复合材料时，需要注意以下事项：
1. 设计模具：根据产品设计要求，制作出具有相应形状和尺寸的模具，通常采用数控加工等技术。
2. 确定布料：根据设计要求，选择合适的碳纤维布料和树脂体系。
3. 预浸料制备：将碳纤维布料与树脂混合均匀，制备成预浸料。
4. 成型工艺：根据产品特点和设计要求，选择合适的成型工艺，如手糊成型、喷射成型、层压成型、缠绕成型或挤拉成型等。
5. 固化：将成型后的复合材料进行固化，通常采用热压罐固化、热风循环固化或红外线固化等方法。
6. 脱模：固化后的复合材料需要从模具中脱出，注意避免变形和损伤。
7. 后处理：对脱模后的复合材料进行后处理，如切割、研磨、钻孔等，以满足产品使用要求。
