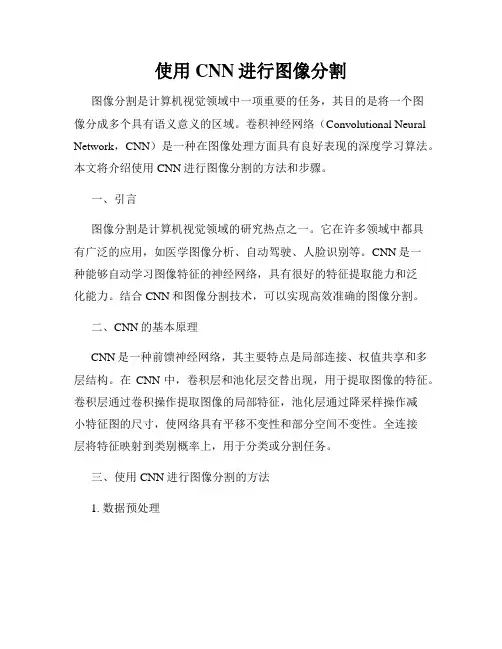

使用CNN进行图像分割
使用CNN进行图像分割图像分割是计算机视觉领域中一项重要的任务，其目的是将一个图像分成多个具有语义意义的区域。
卷积神经网络（Convolutional Neural Network，CNN）是一种在图像处理方面具有良好表现的深度学习算法。
本文将介绍使用CNN进行图像分割的方法和步骤。
一、引言图像分割是计算机视觉领域的研究热点之一。
它在许多领域中都具有广泛的应用，如医学图像分析、自动驾驶、人脸识别等。
CNN是一种能够自动学习图像特征的神经网络，具有很好的特征提取能力和泛化能力。
结合CNN和图像分割技术，可以实现高效准确的图像分割。
二、CNN的基本原理CNN是一种前馈神经网络，其主要特点是局部连接、权值共享和多层结构。
在CNN中，卷积层和池化层交替出现，用于提取图像的特征。
卷积层通过卷积操作提取图像的局部特征，池化层通过降采样操作减小特征图的尺寸，使网络具有平移不变性和部分空间不变性。
全连接层将特征映射到类别概率上，用于分类或分割任务。
三、使用CNN进行图像分割的方法1. 数据预处理在进行图像分割之前，首先需要进行数据预处理。
这包括图像的读取、缩放、归一化等操作。
可以使用Python的OpenCV库进行图像处理。
2. 构建CNN模型构建CNN模型是进行图像分割的核心步骤。
一般使用卷积层、池化层和全连接层来构建，可以根据具体问题设计网络结构和超参数。
常用的CNN架构有UNet、FCN、SegNet等，可以根据需求选择合适的架构。
3. 模型训练模型训练是使用CNN进行图像分割的关键步骤。
需要准备一组标注好的图像数据作为训练集，同时指定损失函数和优化算法。
常用的损失函数有交叉熵损失、Dice系数和Jaccard系数等，常用的优化算法有随机梯度下降（SGD）、Adam等。
4. 模型评估训练完成后，需要对模型进行评估。
可以使用测试集对模型进行测试，计算准确度、召回率、F1值等指标来评估模型的性能。
可以使用Python的深度学习框架如TensorFlow、PyTorch进行评估。
图像处理中的图像分割算法使用方法
图像处理中的图像分割算法使用方法图像分割是图像处理中的重要任务之一，它的目的是将图像划分为多个具有独立语义信息的区域。
图像分割在许多应用领域中都有广泛的应用，例如医学图像分析、计算机视觉、图像识别等。
本文将介绍几种常见的图像分割算法及其使用方法。
一、阈值分割算法阈值分割算法是图像分割中最简单且常用的方法之一。
它基于图像中像素的灰度值，将图像分成多个区域。
该算法的基本思想是，选择一个合适的阈值将图像中低于该阈值的像素设为一个区域，高于该阈值的像素设为另一个区域。
常用的阈值选择方法包括固定阈值选择、动态阈值选择等。
使用方法：1. 预处理：对图像进行灰度化处理，将彩色图像转化为灰度图像。
2. 阈值选择：选择一个合适的阈值将图像分割为两个区域。
可根据图像的直方图进行阈值选择，或者使用试探法确定一个适合的阈值。
3. 区域标记：将低于阈值的像素标记为一个区域，高于阈值的像素标记为另一个区域。
4. 后处理：对分割结果进行后处理，如去除噪声、填补空洞等。
二、基于边缘的分割算法基于边缘的分割算法利用图像中边缘的信息来进行图像分割。
该算法的基本思想是，根据图像中的边缘信息将图像分成多个区域。
常用的基于边缘的分割方法有Canny边缘检测、Sobel边缘检测等。
使用方法：1. 预处理：对图像进行灰度化处理。
2. 边缘检测：利用Canny或Sobel等边缘检测算法提取图像中的边缘信息。
3. 边缘连接：根据提取到的边缘信息进行边缘连接，形成连续的边缘线。
4. 区域生成：根据边缘线来生成图像分割的区域。
5. 后处理：对分割结果进行后处理，如去除噪声、填补空洞等。
三、基于区域的分割算法基于区域的分割算法是将图像划分为多个具有独立语义信息的区域，其基本思想是通过分析像素之间的相似性将相邻像素组合成一个区域。
常用的基于区域的分割方法有均值迭代、区域增长等。
使用方法：1. 预处理：对图像进行灰度化处理。
2. 区域初始化：将图像划分为不同的区域，可按照固定大小进行划分，或根据图像的特征进行划分。
数字图像处理图像分割
如果检测结果小于给定的阈值，就把两个区域合并。
5.3 区域分割
2 分裂合并法 实际中常先把图像分成任意大小且不重叠的区域，然后再
合并或分裂这些区域以满足分割的要求,即分裂合并法.一致 性测度可以选择基于灰度统计特征(如同质区域中的方差),假
设阈值为T ,则算法步骤为: ① 对于任一Ri，如果 V (Ri ) T ，则将其分裂成互不重叠的四
3 影响因素
多特征阈值分割
a 灰度及平均灰度(3×3区)二维直方图
－－若集中于对角线区则表示灰度均匀 平均灰度
区。
边界
－－若远离对角线者（灰度与平均灰度 不同）是区域边界。
背景
（近对角线构成直方图有明显峰值及阈 值，远离对角线者可用灰度平均值作为 阈值，用于区分两个区）。
目标 边界
灰度
3 影响因素 多特征阈值分割 b 灰度与灰度梯度图
5.4 Hough变换
Hough变换是一种检测、定位直线和解析曲线的有效 方法。它是把二值图变换到Hough参数空间，在参数空间 用极值点的检测来完成目标的检测。下面以直线检测为例， 说明Hough变换的原理。
域，直到区域不能进一步扩张； Step4：返回到步骤1，继续扫描直到所有像素都有归属，则结束整
个生长过程。
5.3 区域分割
1 区域生长法 区域生长法生长准则
基于区域灰度差方法
讨论：生长准则与欠分割或过分割现象
10477 10477 01555 20565 22564
11577 11577 11555 21555 22555
C1的平均值：1
m
ipi
iT 1 w1
(T )
1 w(T )
m
其中, ipi w00 w11 是整体图像的灰度平均值
AE中实现图像分割的详细步骤
AE中实现图像分割的详细步骤图像分割是一项在设计和视觉特效制作中非常重要的技术。
Adobe After Effects (AE) 是一个强大的视频编辑和特效制作软件，它也提供了图像分割的功能。
本文将介绍在AE中实现图像分割的详细步骤，帮助读者快速上手。
第一步：导入素材首先，打开AE软件并创建一个新的项目。
点击“文件”菜单，选择“导入”选项，并在弹出的对话框中选择您想要进行图像分割的素材。
您可以选择图片、视频或其他格式的素材进行处理。
第二步：创建合成在项目面板中，点击鼠标右键，并选择“新建合成”。
在弹出的对话框中，根据您的素材尺寸设置合成的大小和帧率。
您还可以设置合成的时间长度。
第三步：添加素材到合成将导入的素材拖放到时间轴面板中的合成上。
您可以将素材放置在合成的不同图层上，这样可以对每个图层应用不同的分割效果。
第四步：打开效果面板在菜单栏中，点击“窗口”，选择“效果”。
这将打开AE的效果面板，您将在这里找到图像分割的效果。
第五步：应用分割效果在效果面板中，展开“键控”文件夹，并找到“键控MATTE”效果。
将该效果应用到您希望进行图像分割的图层上。
第六步：调整分割效果在应用了“键控MATTE”效果之后，您可以在控制面板中调整该效果的参数。
这些参数包括阈值、容差和操作模式等，可以根据您的需求进行调整，以获取最佳的分割效果。
第七步：处理其他图层如果您需要对其他图层应用不同的分割效果，可以重复第五步和第六步的操作。
通过应用多个“键控MATTE”效果，您可以实现更复杂的图像分割效果。
第八步：预览和导出在完成分割效果的调整后，您可以点击时间轴面板上的空格键预览合成的效果。
如果满意结果，点击“文件”菜单，选择“导出”选项，将合成导出为您需要的格式。
以上就是在AE中实现图像分割的详细步骤。
通过使用AE的图像分割功能，您可以轻松地对素材进行分割和合成，实现各种各样的视觉特效。
希望本教程能对您在图像分割方面提供帮助，尽情发挥创意和想象力！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用图像处理技术进行图像分割的步骤
图像分割是数字图像处理中的一个基础任务，它的主要目标是将一幅图像划分成若干个具有语义信息的区域，以便进一步分析和处理。
图像分割在计算机视觉、医学影像、工业自动化等领域有着广泛的应用。
在进行图像分割时，我们可以使用图像处理技术来实现。
下面将介绍使用图像处理技术进行图像分割的步骤。
第一步是预处理。
在进行图像分割之前，我们需要对图像进行一些预处理操作，以便提高分割的效果。
预处理的步骤可以包括图像去噪、图像平滑、图像增强等。
去噪操作可以通过使用滤波器来消除图像中的噪声，例如均值滤波、中值滤波等。
图像平滑可以通过使用滤波器来减少图像中的细节，例如高斯滤波器、均值滤波器等。
图像增强可以通过直方图均衡化、对比度增强等方法来提高图像的清晰度和对比度。
第二步是特征提取。
在进行图像分割时，我们需要选择适当的特征来描述图像中的目标和背景区域。
特征提取的目的是将原始图像转化为具有区分性的特征向量。
常用的特征提取方法包括灰度统计特征、纹理特征、形状特征等。
灰度统计特征可以通过计算图像的均值、方差、最大值、最小值等来描述图像的灰度分布特性。
纹理特征可以通过计算图像的纹理统计量来描述图像的纹理结构特性，例如共生矩阵、灰度共生矩阵等。
形状特征可以通过计算图像的边缘信息来描述图像的几何形状特性，例如边缘直方图、边界形状描述符等。
第三步是分割方法的选择。
在进行图像分割时，我们可以选择不同的分割方法来实现目标区域的提取。
常用的分割方法包括基于阈值的分割、基于边缘的分割、基于区域的分割等。
基于阈值的分割是最简单和常用的分割方法之一，它将图像根据阈值的大小将像素分成不同的区域。
基于边缘的分割是通过检测图像中的边缘信息来实现目标区域的提取，常用的边缘检测算法包括Canny算子、Sobel算子等。
基于区域的分割是通过将图像中的像素划分到不同的区域来实现目标区域的提取，常用的区域分割算法包括区域生长、分水岭算法等。
第四步是后处理。
在进行图像分割之后，我们可能需要对分割结果进行一些后处理操作，以便进一步提高分割的准确性和稳定性。
后处理的步骤可以包括去除孤立点和小区域、填充空洞、边界平滑等。
去除孤立点和小区域可以通过设置面积或像素个数的阈值来滤除过小的目标区域。
填充空洞可以通过使用填充算法来填补分割结果中的空缺部分。
边界平滑可以通过使用滤波器来对分割结果中的边界进行平滑处理，以减少边界的锯齿状和不连续性。
总结起来，使用图像处理技术进行图像分割的步骤包括预处理、特征提取、分割方法的选择和后处理。
这些步骤的目的是提高图像分割的准确性和稳定性，以便更好地提取图像中的目标区域和背景区域。
通过合理选择和组合这些步骤，我们可以获得满足需求的图像分割结果，并为后续的图像分析和处理提供可靠的基础。
