低压配电网智能监测与控制终端软硬件设计
配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU)distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU)distribution Transformer supervisory Terminal Unit,配电变压器监测终端）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间(一周或一个月）和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说，1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？?？型FTU，选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

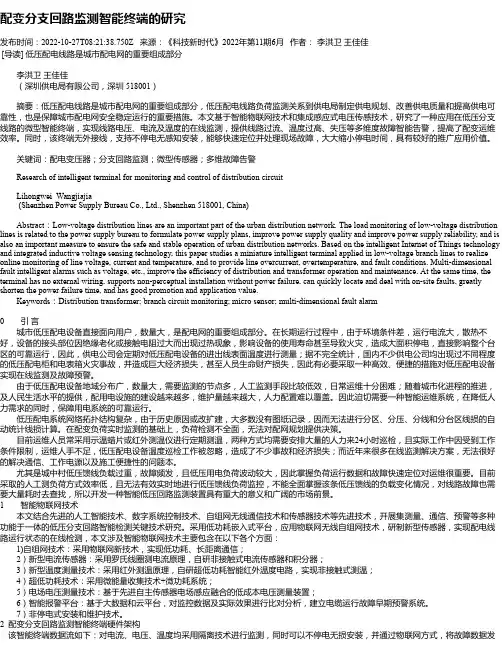

配变分支回路监测智能终端的研究
配变分支回路监测智能终端的研究发布时间：2022-10-27T08:21:38.750Z 来源：《科技新时代》2022年第11期6月作者：李洪卫王佳佳[导读] 低压配电线路是城市配电网的重要组成部分李洪卫王佳佳（深圳供电局有限公司，深圳 518001）摘要：低压配电线路是城市配电网的重要组成部分，低压配电线路负荷监测关系到供电局制定供电规划、改善供电质量和提高供电可靠性，也是保障城市配电网安全稳定运行的重要措施。
本文基于智能物联网技术和集成感应式电压传感技术，研究了一种应用在低压分支线路的微型智能终端，实现线路电压、电流及温度的在线监测，提供线路过流、温度过高、失压等多维度故障智能告警，提高了配变运维效率。
同时，该终端无外接线，支持不停电无感知安装，能够快速定位并处理现场故障，大大缩小停电时间，具有较好的推广应用价值。
关键词：配电变压器；分支回路监测；微型传感器；多维故障告警Research of intelligent terminal for monitoring and control of distribution circuitLihongwei Wangjiajia(Shenzhen Power Supply Bureau Co., Ltd., Shenzhen 518001, China)Abstract：Low-voltage distribution lines are an important part of the urban distribution network. The load monitoring of low-voltage distribution lines is related to the power supply bureau to formulate power supply plans, improve power supply quality and improve power supply reliability, and is also an important measure to ensure the safe and stable operation of urban distribution networks. Based on the intelligent Internet of Things technology and integrated inductive voltage sensing technology, this paper studies a miniature intelligent terminal applied in low-voltage branch lines to realize online monitoring of line voltage, current and temperature, and to provide line overcurrent, overtemperature, and fault conditions. Multi-dimensional fault intelligent alarms such as voltage, etc., improve the efficiency of distribution and transformer operation and maintenance. At the same time, the terminal has no external wiring, supports non-perceptual installation without power failure, can quickly locate and deal with on-site faults, greatly shorten the power failure time, and has good promotion and application value.Keywords：Distribution transformer; branch circuit monitoring; micro sensor; multi-dimensional fault alarm0 引言城市低压配电设备直接面向用户，数量大，是配电网的重要组成部分。
低压智能配电监控系统方案2
低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业,通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位,用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业.本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务,为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标.2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位.根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录，并提供声光报警.西格玛监控系统在通讯方面具有很强的开放性,它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作,是用户实施变电站监控管理的理想工具。
南方电网配电网设备标准设计方案-低压回路测控终端(综合监测装置)
使用环境
储存温度：-40℃～+85℃；
相对湿度：≤95% 不结露；
海拔高度：≤2500m；
产品设计寿命 10 年
3.5 开孔及安装
+0.8
91.00 90.5
+0.8
91.00 90.5
55
92
42
75
60 92
电容：电流
选配功能：24h 曲线记录，30 天峰值电流记录
二次电流（A）
5或1
遥控需求
无
具备与本开关柜内下 口需求
关状态遥信信号采集功能，遥信点数量满足本开关柜内所
有开关状态监测汇总需求
通信接口 通信协议 二次接线柱形式 显示屏性状
RS485、RS232、载波、以太网等通讯接口 Modbus 、 DL/T645 、 Q/GDW1376.1 、 Q/GDW1376.2 、 DL/T634.5101、DL/T634.5104 电流端子采用螺柱，其他为插接式 液晶显示
LPC / - -
Z:Zigbee通讯 L:Lora通讯
J3:3路DO输出 K4:4路DI输入 96P:96外形中文液晶 低压测控装置
3.3 产品特点 安装方便——柜内深度小于 42mm，特别背部柜内空间，方便现场安装使用 宽供电范围——低压测控装置电源 AC/DC85-265V，交直流国际通用电压范围 信号输入——额定电流输入 1A、5A 可设置;电压信号支持最高 690V 直接接入 第四路电流——提供第 4 个电流通道监测零剩余电流功能 显示全面——带模拟光柱显示电流、功率负荷率等 组网方便——标配 RS485 通讯接口，标准 Modbus-RTU 和 DL/T645-2007 双协议可选
参数 输入信号

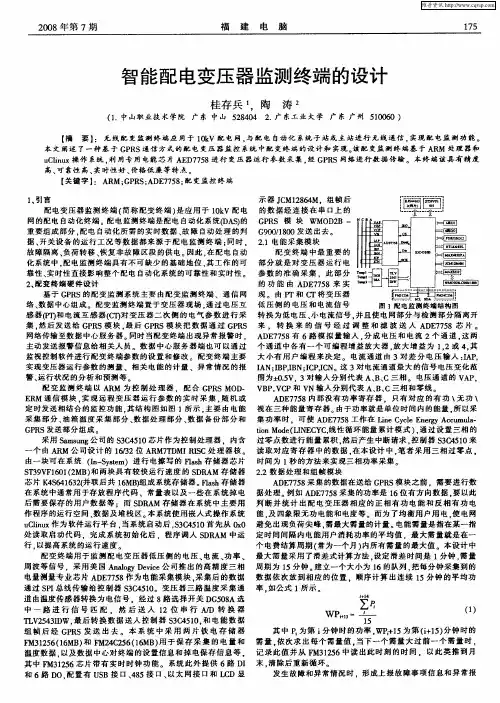

智能配电变压器监测终端的设计
示 器 Ｊ Ｍ１ ８ ４ ．组 帧 后 Ｃ ２６Ｍ
配 电 变 压 器监 测 终 端 （ 称 配 变 终 端 ） 简 是应 用 于 １ ｋ ０ Ｖ配 电 的 数 据 经 连 接 在 串 口上 的 网 的配 电 自动 化终 端 。 电监 测 终 端 是 配 电 自动 化 系 统（ Ａ ） 配 Ｄ Ｓ 的 ＧＰ ＲＳ 模 块 ＷＭＯＤ２ — Ｂ ０ ／８ ０发 送 出 去 。 重要 组 成 部 分 ． 电 自动 化所 需 的实 时 数 据 、 障 自动处 理 的 判 Ｇ９ ０ １ ０ 配 故
【 摘 要 】 无 线 配 变监 测 终 端 应 用 于 ｌ ｋ 配 电 网 ， 配 电 自动 化 系 统 子 站 或 主 站 进 行 无 线 通信 ， 现 配 电监 测 功 能 。 ： ＯＶ 与 实 本 文 阐述 了一 种 基 于 Ｇ Ｒ Ｐ Ｓ通 信 方 式 的 配 电 变压 器 监 控 系统 中配 变终 端 的设 计 和 实现 。 配 变监 测 终 端 基 于 Ａ 该 ＲＭ 处 理 器和 ｕ ｌ ｕ 作 系统 ， 用 专 用 电能 芯 片 Ａ Ｄ ７８进 行 变 压 ￣ｉ ５ 数 采 集 ， ＧＰ Ｓ网络 进 行 数 据 传 榆 。 本 终 端 该 具 有 精 度 Ｃｉ ｘ操 ｎ 利 Ｅ ７５ ｇ４ 参 － 经 Ｒ 高 、 靠性 高 、 时性 好 、 可 实 价格 低 廉 等特 点 。 【 键 字 】 Ａ Ｍ； Ｐ Ｓ； Ｄ ７５ ； 变监 控 终 端 关 ： Ｒ Ｇ Ｒ Ａ Ｅ ７８ 配
２ 配 变终 端 硬 件 设 计 、 的 功 能 由 Ａ Ｅ ７ ８来 实 Ｄ ７５ 基于 Ｇ Ｒ Ｐ Ｓ的 配 变 监 测 系统 主要 由配 变 监 测 终 端 、通 信 网 现 。 由 Ｐ ， ｒ和 Ｃ Ｔ将 变 压器 络 、 据 中心 组 成 。配 变 监 测 终 端 置 于变 压 器 现 场 ． 过 电 压 互 低 压 侧 的 电压 和 电 流 信 号 数 通 感 器 和 电 流 互 感 器 （ Ｏ对 变 压 器 二 次 侧 的 电 气参 数 进 行 采 转 换 为 低 电 压 电流 信 号 ， 且 使 电 网部 分 与 检 测 部 分 隔 离 开 ｃ 小 并 集 ， 后发 送 给 Ｇ Ｒ 然 Ｐ Ｓ模 块 ， 后 Ｇ Ｒ 最 Ｐ Ｓ模 块 把 数 据 通 过 Ｇ Ｒ 来 ， 转 换 来 的 信 号 经 过 调 整 和 滤 波 送 人 Ａ Ｅ ７ ８芯 片 。 ＰＳ Ｄ ７５
基于物联网的智能电力配电网监测与管理系统设计
基于物联网的智能电力配电网监测与管理系统设计随着社会的发展和人们对能源需求的增加，电力配电网的安全与稳定性成为了重要的关注点。
为了保证电力系统的正常运行，提高电力供应的可靠性和效率，基于物联网的智能电力配电网监测与管理系统应运而生。
本文将介绍该系统的设计、功能和优势。
一、系统设计该智能电力配电网监测与管理系统基于物联网技术实现，由以下几个主要模块组成：1. 数据采集模块：通过传感器和智能电表等设备，实时监测电力设备的电压、电流、功率因数等关键参数，并将数据上传至系统服务器。
2. 数据传输模块：系统采用无线传输技术，将采集到的数据通过WiFi、蓝牙或移动通信网络传输给系统服务器，确保数据的实时性和准确性。
3. 数据存储模块：系统服务器负责存储接收到的所有监测数据，包括历史数据和实时数据，并建立相应的数据库进行管理和查询。
4. 数据分析模块：系统使用数据分析算法对电力设备的监测数据进行处理和分析，提取关键信息，如设备工作状态、负荷变化趋势等。
5. 远程控制模块：系统可以通过远程操作界面实现对具体设备的远程控制功能，包括打开/关闭设备、调整电流电压等。
6. 告警管理模块：系统能够根据设定的阈值和规则，实时监测电力设备的状态，一旦发现异常情况，立即发出告警信息，以便进行及时处理。
二、系统功能1. 实时监测：系统能够实时、准确地监测电力设备的运行状态和关键参数，包括电压、电流、功率因数等，提供实时数据展示和监控功能。
2. 远程管理：通过远程操作界面，用户可以远程控制电力设备的开/关，调整电流电压等，提供便利的设备管理和控制功能。
3. 数据分析：系统能够对从设备采集的数据进行处理、分析，提取设备的工作状态、负荷变化趋势等关键信息，为电力系统的优化和调整提供决策依据。
4. 告警提醒：系统能够根据设定的阈值和规则，实时监测电力设备的状态，一旦发现异常情况，如过载、欠压等，即时发出告警信息，保证设备的安全运行。
5. 巡检管理：系统可以通过定位技术对电力设备进行巡检管理，减少人工巡检工作量，提高巡检的效率和准确性。
一种智能电网在线监测终端的研究与设计
ｄ ｉ ０ ３ ６ ／．ｓｎ １ ７ — ４ ９ （ ｏ ：１ ． ９ ９ ｊｉｓ． ６ ３１ ０ Ｎ） ． ０ ２ ０ ． ５ ２ １． ５０ ２
一
种 智 能 电 网在 线 监 测 终 端 的 研 究 与 设 计
张 小 冰 刘 刚
，
（ 江 东 方 职 业 技 术 学 院 工 程 技 术 系 ，浙 江 温 州 ３ ５１ ） 浙 ２ ０ １ （ 州 科 技 职 业 学 院 信 息 技 术 系 ，浙 江 温 Ｊｌ ２ ０ １ 温 ３ ５ １ ） ￣３ ＼ ｌ
明 ，该 装 置 的相 关 技 术 指标 达 到 了 １级 表 的精 度 ， 其 价 格 只 有 同 类 进 口产 品 的 ６ ，该 产 品 的 研 制 为 推 Ｏ 进 农 网 的 智 能 化 改 造 具 有 重 要 的现 实 价 值 。
［ 键 词 ］ 智 能 电 网 ；智 能远 动终 端 （ ＴＵ） 关 Ｒ ；在 线 监 控 ［ 图分 类 号 ］ＴＰ ９ 中 ３９ ［ 献标识码］Ａ 文 ［ 章编号］１７ 文 ６３—１０ （０ ２ ５ ４ ９ ２ １ ）０ 一Ｎ１７— ４ ５ ０
１ 智 能 终 端 结 构
智 能终 端采 用 ＤＳ ＋ＭＣ 的双 核 系 Ｐ Ｕ 统结 构 ，测 量 部 分 采 用 三 相 Ｓ Ｃ 测 量 芯 Ｏ 片 ，控 制器 是 Ｓ ＯＣ混 合 信 号 处 理 器 ，系
智能配电终端DTU-2000说明书
5、 数据处理
◆ 遥测整点数据记录、存储功能，存储容量大于 30 天。 ◆ 检测遥测极值（日极值）并生成历史记录的功能，存储容量大于 30 天。 ◆ 计算零序电流、监视三项不平衡状况。 ◆ 统计负载率、电压日、月合格率。 ◆ 数据掉电长期保存。 ◆ 支持历史数据补充上传。 ◆ 谐波计算及相角测量。 ◆ 积分电度功能。 ◆ 遥测越线报警及遥信合并功能。 ◆ 具有失电数据保持功能。
1.1 应用范围 .......................................................................................................- 5 1.2 主要功能 .......................................................................................................- 6 1.3 设计规范 .......................................................................................................- 9 1.4 技术特点及其优越性 .................................................................................- 10 -
-5-
◆ 电力集中抄表 ◆ 电力远程配电 ◆ 城市路灯监控 ◆ 煤气、自来水集中抄表 ◆ 供热系统实时监控与维护 ◆ 气象信息采集 ◆ 三防与水文监测 ◆ 智能交通监控 ◆ 城市供水监控调度 ◆ 环保数据采集 ◆ 无人值守机房仓库监控
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电网智能监测与控制终端软硬件设计许加柱;李晓芳;黄际元;姚新丽;向博;廖闻迪【摘要】针对我国农网供电台区变在电量参数监控、无功控制和在线监测等方面的严重不足,提出一种基于GPRS的低压配电网智能控制及监测终端,终端采用混合信号ISP FLASH微控制器C8051 F020,硬件分为系统和接口两部分.系统部分主要包括CPU、存储器、实时时钟芯片、键盘/液晶显示器、复位及外围等电路；接口部分包括三相电流互感器、功率计量芯片、RS-485通讯、GPRS模块、状态量监测、温度及变压器油位检测等.终端软件基于μC/OS-Ⅱ嵌入式操作系统设计,程序采用多任务多缓冲区结构.该终端既可实现对无功功率的快速检测和实时动态补偿,又能够准确测量出配电变压器的各种参数,实现监控终端与上位机之间准确的数据传输,该装置精度高、可靠性高、价格低廉,便于推广.%An intelligent monitor and control terminal for low-voltage distribution system based on GPRS is presented for the rural power distribution area where the parameter calculation, intelligent var compensation and remote monitoring are famine. The terminal adopts mixed-signal ISP FLASH MCU C8051F020. Its hardware is composed of system and interface. The system is composed of modules; CPU, memory, clock chip, keyboard/liquid crystal display, reset and peripheral circuit, and the interface circuits include three-phase current/voltage transformer, energy measurement IC, RS-485cornmunication, GPRS module, switch state detection, temperature and oil liquid of transformer and so on. Its software is based on μC/OS-Ⅱ embedded operating system,with multi-task and multi-buffer framework. The terminal not only can rapidly detect and real-time dynamicallycompensate var,but also can measure the diversified parameter of transformer accurately,and thus satisfies exact data transmission between control terminal and host computer. The device is easy to be popularized because of its high accuracy, good reliability and low prices.【期刊名称】《电工电能新技术》【年(卷),期】2012(031)004【总页数】4页(P79-82)【关键词】无功补偿;微控制器C8051F020;智能终端;GPRS;RS-485【作者】许加柱;李晓芳;黄际元;姚新丽;向博;廖闻迪【作者单位】湖南大学电气与信息工程学院,湖南长沙410082;湖南大学电气与信息工程学院,湖南长沙410082;湖南大学电气与信息工程学院,湖南长沙410082;湖南大学电气与信息工程学院,湖南长沙410082;湖南大学电气与信息工程学院,湖南长沙410082;湖南大学电气与信息工程学院,湖南长沙410082【正文语种】中文【中图分类】TM93随着我国国民经济的发展，大量的阻感负载接入电网，在运行时产生谐波、电压波动和闪变，造成电网电压波形畸变，三相负荷不平衡，供电质量下降，影响电网及用户设备安全和经济运行，减小无功和消除谐波是提高电能质量的必要因素［1-4］。
由于农村地理位置的复杂性，目前全国大部分农村电网存在以下问题:①农村电网分布广、距离远、早晚负荷变化大，运行参数以及用电情况统计不全，农网规划建设缺乏依据。
②农村电网低压绝缘状况差，漏电保护装置频繁跳闸，农网送电及电容器投切尚未实现远程自动化控制。
③农村用电常识差，变压器及低压线路损坏、被盗情况严重。
为解决或缓解上述问题，考虑到农网台变数量众多，在满足基本功能的基础上，为便于推广，本文提出一种基于无线分组业务GPRS的低压配电网智能控制及监测终端，该终端与主站监测计算机依照《Q/GDW130—2005电力负荷管理系统数据传输规约》通过GPRS网络与主站进行数据交换。
实时传输电能量、功率因数、峰值、峰值发生时间、参数等。
主站监测机根据所获得的数据监测配变运行工况［5-7］。
终端的功能主要包括以下三方面。
首先是对低压馈电线路的电压电流进行监测，记录每日峰值电压，过载、欠压等数据，实现对配电台区工况的监测;其次是对状态量的监测与控制，终端实时记录漏电保护开关及TSC投切开关的动作时间及频率，并采用电压-无功综合自适应控制方法自动调整相关控制系统参数实现先投先切和循环投切功能;再次就是防盗监测功能，终端通过液位传感器和数字式温度传感器采集配变的油位和油温，判断是否正常运行。
监测到的数据将按照规约格式生成事件通过GPRS无线网络上传到主站。
考虑到硬件成本，该智能终端的CPU选用混合ISP FLASH信号微控制器80C51F020，充分运用其高速、流水线结构的CIP-51内核和扩展的中断系统来完成无功功率动态补偿及配变监测与控制功能。
本系统结合功能需求，主要由CUP基本模块、功率计量模块、补偿电容器投切控制驱动模块、状态量采集模块、存储模块、键盘/液晶显示模块、日历时钟、RS-485和GPRS通讯模块等部分组成。
硬件总体框图如图1所示。
本系统采用的电压互感器为LCTV3JCF型精密电压互感器，额定输入220V/50Hz，额定输出0.5V。
功率计量芯片为多功能防窃电基波、谐波三相电能专用计量芯片ATT7022C，它集成了六路二阶sigmadelta ADC、参考电压电路以及所有功率、能量、有效值、功率因数的数字信号处理等电路。
ATT7022C还提供一个SPI接口，方便与外部MCU之间进行计量参数以及校验表参数的传递，所有计量参数都可以通过SPI接口读出。
电网电压和电流分别通过电压电流互感器以及放大电路后采用差分方式输入给功率计量芯片的电压电流通道，测量电网电压、电流、功率、功率因数、谐波含量等电参数，单片机通过串行外围设备接口SPI读取功率芯片中的电参数。
该模块主要是用来采集开关状态，以及控制电容器和馈电回路的投/切。
电容器的投切采用三种补偿控制方案—电压判据方案、新型电压/无功功率判据方案、新型电压/功率因数判据方案;补偿方式有循环投切及编码投切。
“循环投切”方式是先投入运行的电容组先退出，后投的后切除，从而使各组电容及投切开关使用机率均等，降低了电容组的平均运行温度，减少了投切开关的动作次数，延长了投切开关的动作次数，延长了其使用寿命。
“编码投切”方式下补偿电容器可采用不等容量分组方式，按数字编码组合配置。
构成多级电容器投切，投切时按所需补偿电容量对应的编码组合实现一次补偿到位，不需要逐级投切，从而有利于提高补偿精度。
同时还避免了“投切振荡”现象。
馈电回路开关控制采取的是过流轮切、短路全切的方式，大大提高了供电可靠性及安全性。
单片机得到的投/切控制策略通过单相动态光电晶闸管驱动器TLP521输出控制快速复合继电器，实现对电容器以及馈电回路的投/切，由于输入和输出采用光电隔离，绝缘电压可达5000V。
为了记录每相电压、电流、有功功率、无功功率、功率因素、电容器投切时间和次数以及运行异常信息等，系统采用两片FM24V05来保存终端的运行参数。
在传统的电子电表中，多采用电可擦可编程只读存储器(Electrically Erasable Programmable Read-Only Memory，EEPROM）器件来保存电量值。
但此类器件的缺点是:写入速度慢、擦写次数有限，以往为解决这两个问题，设计者多采用增大写周期时间、加入掉电监测线路等方法。
本设计中的新型铁电存储器FM24V05解决了上述两个问题。
FM24V05具有容量大、数据掉电保存、写数据无延时(以总线速度执行写操作）、擦除次数无限制、价格与普通的EEPROM芯片接近等优点。
该装置能保存一周的采样数据及故障信息数据，为维护及查询提供便利。
采用本设计方案，不仅有利于系统的硬件电路简化，还可以提高电量计量的精度，减少累积误差。
SIM300是一款 GSM/GPRS模块，可在全球范围内的 EGSM900MHz、DCS1800MHz、PCS1900MHz三种频率下工作，能够提供GPRS多信道类型多达10个，并且支持CS-1、CS-2、CS-3和CS-4四种GPRS编码方案。
SIM300内部集成了TCP/IP协议栈，并且扩展了TCP/IP AT指令，使终端的数据传输变得非常简单方便。
SIM300从VBAT采用单电压供电，电压为3.4～4.5V。
考虑到当电流消耗升至典型峰值2A时，SIM300的传输脉冲波形可能导致电压下降，所以设计中采用高电流、高精度、低压差的MIC3930BT稳压芯片供电，确保电源能够提供足够到2A的电流，选用100μF的钽电容(低阻抗、低成本）并联一个小的10μF瓷介电容作为 VBAT引脚的旁路电容。
电路板布局时，电容放置尽可能靠近SIM300的VBAT引脚。
SIM300的电源设计原理图如图2所示。
取R1=2.2kΩ，R2=1kΩ，则可得到 VBAT=3.952V。
GPRS模块实现IP地址设定、终端数据无线抄读和定时存储、远程I/O端口控制、报警通知、实时时钟等功能。
另外，电路设计上还提供一个锂电池备用电源专供给SIM300模块，用于终端掉电时的数据传送与保护。
终端的通信基于负控规约，且其数据采集、存储、传输等流程复杂，传统的单任务系统无法满足终端的功能要求，须引入操作系统，设计多任务并行执行的软件。
