无尘厂房空调设计方案
无尘厂房空调设计方案第一章工程概况及原始资料§1.1 工程概况本设计是**********净化空调设计,主要容包括了二层车间的厂房、舒适区、百级、万级车间的洁净空调系统设计。
此建筑的状况为：整个建筑有二层，其中地上一层为设备机房及辅助性房间，第二层为此次设计的重点，为冻干粉针剂生产车间；层高均为 4 m。
1、建筑面积：一层 967.3 m2二层 1578.4 m2共2541.7 m22、空调面积：百级净化 80m2，万级 800 m2，其余为舒适区；另外，由于该医药企业，一层的冷库、水及污水处理站及制冷站由给排水与制冷专业负责设计，故本专业仅负责空调风系统的设计工作并向其提供设计参数及所需水量与制冷量，由其负责相关的设计安装工作。
§1.2设计依据1、《洁净厂房设计规》（GBJ-2020）《药品生产质量管理规》（BBJ-1997）《采暖通风与空气调节设计规》（GBJ-2001）2、厂方所提供的资料及建筑作业图。
3、基本气象参数:室外计算参数:（1）地理位置: 麓谷高新技术开发区（2）台站位置: 北纬 28 东经 10.8 海拔 1111.1 m（3）大气参数: 大气压冬季 775.1 hPa 采用最冷三个月各月平均大气压力平均值夏季 773.5 hPa 采用最热三个月各月平均大气压力平均室外计算干球温度：冬季空调计算温度-15 ℃采用历年平均不保证1d的日平均温度夏季 25.9 ℃采用历年平均不保证50h的干球温度空调室外湿球温度16.4℃采用历年平均不保证50h的干球温度室外计算相对湿度：冬季 48 % 采用历年累年最冷月平均相对湿度夏季 56 % 采用历年累年最热月平均相对湿度室外平均风速：冬季 4.3 m/s 夏季 1.9 m/s4、室空调房间设计要求：室温度：冬季 20±1 ℃夏季 24±1 ℃相对湿度：冬、夏均为55±10% 噪声要求：≤70 db新风量：辅助区不送新风；洁净车间为人均40 m³/h由于洁净厂房时刻要求保持室正压状态，即室压力高于室外，不会有冷风渗透入室，且建筑为高密闭性生产车间（外窗为双层玻璃钢窗）故计算过程中，不考虑冷风渗透造成的能量损失。
第二章负荷计算§2.1冷负荷主要计算公式:1、人体冷负荷:由显热散热造成的冷负荷 = 群集系数 * 计算时刻空调房间的总人数 * 一名成年男子小时的显热散热量 * 人体显热散热量的冷负荷系数由潜热散热造成的冷负荷 = 群集系数 * 计算时刻空调房间的总人数 * 一名成年男子小时的潜热散热量 * 人体潜热散热量的冷负荷系数2、人体湿负荷:湿负荷 = 0.001 * 群集系数 * 空调房间人数 * 一名成年男子小时散湿量3、灯光冷负荷:白炽灯和镇流器在空调房间外的荧光灯的冷负荷 = 1000 * 同时使用系数 * 照明设备的安装功率 * 照明散热的冷负荷系数镇流器装在空调房间的荧光灯的冷负荷 = 1200 * 同时使用系数 * 照明设备的安装功率 * 照明散热的冷负荷系数暗装在吊顶玻璃罩的荧光灯的冷负荷 = 1000 * 反射通风系数* 照明设备的安装功率 * 照明散热的冷负荷系数其它冷负荷 = 1000 * 照明实际散热量 * 照明散热量的冷负荷系数4、设备冷负荷:电热设备冷负荷 = 1000 * 同时使用系数 * 利用系数 * 小时平均实耗功率与设计最大功率之比 * 通风保温系数 * 设备安装总功率 * 设备器具散热的冷负荷系数电动机和工艺设备均在空调房间的冷负荷 = 1000 * 同时使用系数 * 输入功率系数 * 设备安装总功率 * 设备器具散热的冷负荷系数只有电动机在空调房间的冷负荷 = 1000 * 同时使用系数 * 输入功率系数 * 设备安装总功率 * ( 1 - 电动机效率 ) * 设备器具散热的冷负荷系数只有工艺设备在空调房间的冷负荷 = 1000 * 同时使用系数 * 输入功率系数 * 设备安装总功率 * 电动机效率 * 设备器具散热的冷负荷系数其它冷负荷 = 1000 * 设备散热量 * 设备散热量的冷负荷系数5、新风冷负荷:新风全冷负荷Qq = md * 新风量 * (iw - in) / 3.6其中: md -- 夏季空调室外计算干球温度下的空气密度(1.13kg/m^3)iw -- 夏季室外计算参数下的焓值(kJ/kg)in -- 室空气的焓值(kJ/kg)6、新风湿负荷:新风湿负荷Qq = md * 新风量 * (dw - dn) *0.001 (kg/h) 其中: dw -- 夏季空调室外计算参数时的含湿量(g/kg)dn -- 室空气的含湿量(g/kg)7、渗透冷负荷:计算方法同新风冷负荷8、渗透湿负荷:计算方法同新风湿负荷9、外墙和屋面冷负荷:冷负荷 CL = F * K( (tl + td) * Ka - tn )其中: F -- 外墙或屋面的面积K -- 外墙或屋面的传热系数tl-- 冷负荷计算温度的逐时值td-- 温度的地点修正值, 单位:度Ka—温度的由于外表面放热系数不同引起的温度修正系数, 无因次tn-- 室设计温度10、外窗和天窗冷负荷:该冷负荷可分为三部分: 直射冷负荷, 散射冷负荷, 传热冷负荷直射冷负荷 CL = Fz * Cz * Dj, max * Ccl其中:Fz -- 窗玻璃的直射面积Cz -- 窗玻璃的综合遮挡系数Dj, max -- 日射得热因数的最大值Ccl -- 冷负荷系数散射冷负荷 CL = Fs * Cz * Dj, max * Ccl其中:Fs -- 窗玻璃的散射面积传热冷负荷 CL = F * K( tl' - tn )11、围护结构冷负荷: <注:围护结构包括: 门, 窗, 墙, 楼板>冷负荷 CL = F * K * Tls其中 Tls -- 邻室温差各区的冷负荷详细计算结果如以下各表所示：百级空调负荷计算表表注：1、（含）代表为含新风鉴于冷负荷的计算量比较大，在此不再一一将各房间的详细计算结果给予列出，而是以简表将各房间的总负荷情况简要列出，以供参考查询用，如须详细计算列表，可另行索取：万级空调负荷计算表表2.1.2§2.2 热负荷主要计算公式:1、过围护结构温差传热量作用下的基本耗热量:Qj = K * F * (tn - tw) * aQj -- 通过供暖房间某一面围护结构温差传热量(或称为基本耗热量), W;K -- 该面围护物的传热系数, W/m2·℃;F -- 该面围护物的散热面积, m2;tn -- 室空气计算温度, ℃;tw -- 室外供暖计算温度, ℃;a -- 温差修正系数.注:对于门、墙、窗,如果提供了邻室温差,则基本耗热量计算公式如下:Qj = K * F * 邻室温差其符号意义同上.该围护结构的附加耗热量等于其基本耗热量2、附加耗热量:Ql = Qj * (1 + βch + βf) * ( 1 + βf.g) + Qj * βxQl -- 附加耗热量βch -- 朝向附加率(或称朝向修正系数)βf -- 风力附加率(或称风力修正系数)βf.g-- 高度附加βx -- 外门附加由于该地区处于高海拔的省,夏季室外温差为 1.9℃,而冬季为35℃,不同于标准大气压下的设计工况,考虑到以下因素：1、舒适区人员少，停留时间短，且对空气品质要求低可以不供新风；2、洁净厂房对温湿精度要求较高，室热源散热量大且冬夏散热量稳定,另外洁净系统风量特别大,为减少室因工况条件变化而增加空调机组的要求及投资成本；故设计方案定为周围辅助区域采用风机盘管提供冷热量来维护室的温湿度,而由以上舒适区的冷热负荷计算可看出,冬季热负荷远远大于夏季的冷负荷,故以冬季热负荷来选空调设备；而这样处理洁净区域的冬夏季的负荷变化不大则可以夏季为主。
第三章空调方案的确定和经济技术分析§3.1空调方案的确定3.1.1空调系统根据设计要求和建筑物的特点，及其所起的作用，选用了两种系统，一种是全水系统，一种是全空气系统。
本建筑物的二层为制药厂洁净生产车间，其中生产车间周围为辅助性房间，人员密度小，停留时间短，空气要求质量不高，所以，全水系统就可以较好的满足要求；其区为洁净度要求较高的万级和百级生产车间，由于外区采用风机盘管冬夏季冷、热负荷进行处理，没有户间传热，则车间负荷主要的为工艺设备散热造成的，部的热、湿负荷变化较小，对洁净度要求高需求风量大，故万级区采用一次回风系统对空气进行处理，百级区采用一次回风＋FFU（FFU,即fan filter unit ，中文称作“风机过滤器单元”）系统。
根据药厂生产特点,空调方式采用集中式空调系统,空气处理设备采用组合式空调箱。
净化区空调系统的空气经组合空调箱的初、中效过滤及表冷、加热、加湿处理后经设置于送风系统的末端的高效过滤器送风口进入生产区。
在新风入口管段上设有电动密闭阀,并与风机联锁,风机开启时打开,停止时关闭。
3.1.2 系统单双风机的设计与选择由于医药工业洁净厂房的特殊性,净化空调系统的送、回风管道比较复杂，而且空调服务半径较大，管路较长，因此局部和系统阻力较大。
为避免采用一台高风压风机，在系统运行过程中产生较大的噪声和振动，设计风量的万级洁净系统采用双风机系统，以降低噪声和振动，同时，可降低送风机的压头和转速。
3.13关于净化空调系统三种形式的比较与选取1、综合比较a、二次回风空调系统在这种空调系统形式中，室回风全部回至空调机房，一次回风和新风混合后，经初效过滤、冷却（夏季工况）或加热（冬季工况）处理后与二次回风混合，再经再热、加湿、风机加压、中效过滤后送至净化房间吊顶静压箱，经高效过滤器送到室。
空气处理均在空调机房完成，要满足不同净化级别和不同温湿度要求的场合，系统简单，运行和维护管理都方便；由于系统风量随净化级别提高而增大，这种形式所需空调机房面积较大，庞大的送回风管也难以布置，因此目前净化级别较高而且面积较大的系统较少采用。
b、新风单独处理+FFU（带风机高效送风口）+干冷却盘管：新风在空调机房集中处理，新风经初效过滤、冷却（夏季）或加热（冬季）、加湿、风机加压、中效过滤处理后与经置于技术夹层的干式表冷器处理后的回风在吊顶静压箱混合，再经吊顶上的FFU送至室。
这种方式，由于空调机房只需对新风进行处理，而新风占系统风量的比例又小，不但机房面积可大大缩小，新风管道相对较小，便于布置安装。
但要求多个房间室温度湿度要求相同、散湿相近，则新风可合并集中处理。
房间的温度由表冷器控制，房间的湿度由新风机组负责，房间的洁净度由FFU承担。
这种形式需要较大空间的上下技术夹层，投资费用大。

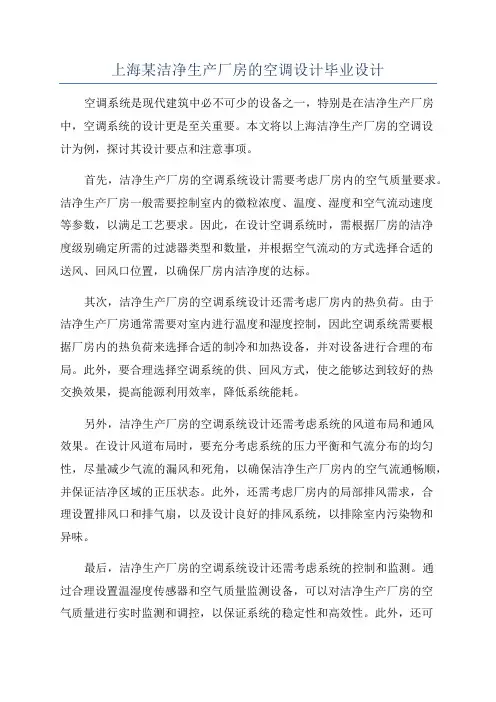

上海某洁净生产厂房的空调设计毕业设计
上海某洁净生产厂房的空调设计毕业设计空调系统是现代建筑中必不可少的设备之一，特别是在洁净生产厂房中，空调系统的设计更是至关重要。
本文将以上海洁净生产厂房的空调设计为例，探讨其设计要点和注意事项。
首先，洁净生产厂房的空调系统设计需要考虑厂房内的空气质量要求。
洁净生产厂房一般需要控制室内的微粒浓度、温度、湿度和空气流动速度等参数，以满足工艺要求。
因此，在设计空调系统时，需根据厂房的洁净度级别确定所需的过滤器类型和数量，并根据空气流动的方式选择合适的送风、回风口位置，以确保厂房内洁净度的达标。
其次，洁净生产厂房的空调系统设计还需考虑厂房内的热负荷。
由于洁净生产厂房通常需要对室内进行温度和湿度控制，因此空调系统需要根据厂房内的热负荷来选择合适的制冷和加热设备，并对设备进行合理的布局。
此外，要合理选择空调系统的供、回风方式，使之能够达到较好的热交换效果，提高能源利用效率，降低系统能耗。
另外，洁净生产厂房的空调系统设计还需考虑系统的风道布局和通风效果。
在设计风道布局时，要充分考虑系统的压力平衡和气流分布的均匀性，尽量减少气流的漏风和死角，以确保洁净生产厂房内的空气流通畅顺，并保证洁净区域的正压状态。
此外，还需考虑厂房内的局部排风需求，合理设置排风口和排气扇，以及设计良好的排风系统，以排除室内污染物和异味。
最后，洁净生产厂房的空调系统设计还需考虑系统的控制和监测。
通过合理设置温湿度传感器和空气质量监测设备，可以对洁净生产厂房的空气质量进行实时监测和调控，以保证系统的稳定性和高效性。
此外，还可以通过智能控制系统，实现对系统运行参数的自动调节和维护，提高系统的自动化程度。
综上所述，上海洁净生产厂房的空调设计需要考虑空气质量要求、热负荷、风道布局和通风效果以及系统的控制和监测等方面。
只有在综合考虑这些要点和注意事项的前提下，才能设计出一套满足洁净生产厂房需求的高效、稳定的空调系统。
厂房洁净区净化空调施工方案
厂房洁净区净化空调施工方案1洁净区净化空调施工条件（1）现场条件1）土建主体已基本完成，现浇混凝土楼板、柱子、墙壁的空洞、预埋件均按图纸要求及合适位置与尺寸已预留预埋妥当。
2）管道安装的开间、位置线和地面水平线已检测完毕并作了标记。
室内装饰面层厚度一定。
3）有足够大的施工作业及材料、成品和半成品的存放场所。
4）施工作业场地能有效阻挡灰尘进入。
5）加工作业场地、材料堆放场地、成品与半成品堆放场地已具备条件。
操作平台、加工设备、机具布置已形成流水线。
6）电源、水源已经完全能满足全部施工的需要，消防安全设施齐全。
7）安装前检查现场，应具备足够的运输空间和场地。
应清理干净设备安装地点，并无障碍物或无关的管道、设备、设施等。
2材料条件1）风管材料根据设计要求或合同要求选用。
镀锌钢板的厚度、规格尺寸、质量必须符合设计要求或合同要求，并有出厂检验报告。
2）辅助材料如连接用小五金标准件、密封材料必须符合设计要求或合同要求，有出厂合格证。
铆钉、连接螺丝采用优质镀锌产品。
3）风管采用无法兰连接。
2风管制作（1）风管咬口加工表面平整、接缝严密、宽度一致；折角平直，圆弧均匀；两端面平行。
风管无明显扭曲与翘角；表面凹凸不大于10mm。
（2）风管拼装前，在雌咬口内均匀涂中性耐候密封胶，以保证风管密封性能。
（3）风管制作好后二次时，清洗液要用对人体和材质无害的清洁剂。
清洗干燥后，用白布在风管内壁不易擦洗的部位检验，不变色为合格。
填写好风管清洗记录表。
（4）已经清洗、打胶的风管，要及时用塑料膜封闭。
用粘胶带粘牢四边，使粉尘不能进入。
（5）风管应存放在干燥、防雨、不积水的地方。
风管底部要垫塑料布。
堆放时按规格尺寸放齐。
3风管安装（1）风管、静压箱及其他部件，必须擦拭干净，无油污和浮尘，施工停顿或完毕时，应用塑料薄膜和胶带将端口封好。
（2）法兰垫料尽量减少拼接，不得直缝对接，严禁在垫料表面涂涂料。
（3）风管与洁净区吊顶、隔墙等围护结构的接缝应严密。
空调净化设计方案说明
空调净化设计方案说明一、工程概况：工程概况：本工程为空气净化工程,建设总面积为715㎡,吊顶高度为6.5米.净化面积为617平方米。
净化间与其他车间及外界保持绝对正压.设计依据：1.建设单位所提供的厂房平面图、布局及有关要求参数。
2.《洁净厂房设计规范》 GB50073-20013.《洁净厂房的设计与施工》陈霖新等编注4.《洁净与空调技术》主办：电子工程设计院5.《空气调节设计手册》电子工业部第十设计研究院主编6.美国联邦标准FS209E二、设计参数：三、设计特点1,在通风上我公司采用净化空调机组统一送风,总送风量为53000CMH可使车间达到净化效果,另我方在男女更衣室与净化车间之间分别设计风淋室这样，可以使人体身上尘埃在进入洁净车间前得到处理,一方面可以降低更衣室人体身上所带的尘埃对灌装间的污染,二可节使灌装间与非洁净间的气流隔绝.另我公司在货物通道也设置了货淋室，在货物进入灌装间之前也得到了更好的除尘处理。
这样所有进入灌装间的人与货都得到除尘处理从而大大的减少灌装间产品的污染..四、方案说明1. 净化原理本工程洁净室采用三级过滤的方式达到所需净化级别；其中新风经初效过滤网过滤，新风和风量比例由调节阀调节；然后通过初效过滤段过滤，其中初效过滤段是由板式初效过滤器组成；再进入中效过滤段过滤，中效过滤段由袋式中效过滤器组成；再经过空调系统的高效段，最后再经风机加压送入送风段，经风管接至洁净室顶上的送风口，最后送入洁净室。
5. 室内压力控制本设计已经考虑了正压技术，同时在竣工调试时可以适当调节送风量、回风量及新风量以保证室内正压。
6. 送风方式净化区采用高效送风口送风，顶送侧回的送风方式；新风从外墙引入，并且设有初效过滤网过滤及新风防雨百叶防雨及调节新风量。
7. 风管及吊装支架送回风管采用镀锌钢板制作; 吊装支架采有角铁制作，表面涂漆防锈处理。
9. 竣工及验收：竣工：在工程完工时须按设计要求调整系统，并且空抽24小时后安装高效过滤器。
净化空调设计方案(室内设计状态点相对湿度低,采用除湿转轮的案例)
洁净车间空调工程设计方案一、工程概况该无尘车间洁净空调面积约350m2，楼板净高为4.5m，吊顶高度为2.5m。
二、设计依据1.业主对洁净通风、空调设计的工艺要求2.《工业建筑供暖通风与空气调节设计规范》GB 50019-20153.《洁净厂房设计规范》GB 50073-2001三. 设计标准1．室外设计参数1242．室内设计参数：四. 空调负荷计算洁净区：（F=250m2、H=2.6m）1、夏季室内余热余湿的计算：人员 15人×175W/人=2.625KW(其中潜热 15人×85W/人=1.275KW）照明 350m2×15W/m2=5.25KW围护结构传热 350m2×30W/m2=10.5KW设备发热量 5.5KW室内余热 Qx=2.625KW+5.25KW+10.5KW+5.5KW=25.15KW室内余湿 W人=15人×160g/h=2400g/h=2.4 Kg/hW=2.4Kg/h+2Kg/h(围护等)=4.4Kg/h =0.00122Kg/s2．系统送风量的确定：按最大送风温差(即露点送风)送风消除室内余热所需要的风量为：G=(3600*25.15)/1.2*(39.2-27.7)= 6560m3/h其中，室内状态参数为：t n=22℃、i n=39.2kj/kg、ψn=40%、d n=6.7g/kg取露点的状态参数为：T l=10.0℃、i l=27.7 kj/kg、ψn=90%、d l=7.0g/kg按净化要求的循环风量G=350m2×2.5m×20次/h =17500m3/h因此，取净化循环风量17500m3/h作为系统送风量。
3．系统新风量及其负荷的确定：按保持室内余压10帕，取正压换气次数取2次，需要的新风量为：350m2×2.5m×2次=1750 m3/h；车间内通风柜的最大排风量为2500m3/h；按每人需要的最小新风量为40m3/h，需要的新风量为：15人×40m3/h=600m3/h；由于满足人员卫生所需要的新风量小于保持室内正压和排风所需要的新风量，故取4250m3/h作为系统的新风量。
净化车间空调工程设计方案
净化车间空调工程设计方案目录一、选址与环境条件1.1 选址1.2 环境条件二、空调要求2.1 温湿度要求2.2 洁净度要求2.3 噪音要求2.4 能耗要求三、系统设计3.1 冷热源系统3.2 风管系统3.3 控制系统3.4 电气系统四、选择空调设备4.1 选用空调机组4.2 选用空调风管4.3 选用空调控制设备4.4 选用电气设备五、施工与安装5.1 施工方案5.2 安装方案5.3 调试与验收六、运行与维护6.1 运行管理6.2 维护保养6.3 故障排除七、工程总结与展望7.1 工程总结7.2 展望未来一、选址与环境条件1.1 选址净化车间空调工程的选址应考虑车间的功能需求、生产工艺以及排放要求。
一般来说，应选址在厂区的相对干净的区域，尽量避免污染物的侵入。
同时，考虑到车间的规模和设备的安装，选址应能够容纳所需设备和管道的布置。
1.2 环境条件在选址确定后，应对环境条件进行评估。
包括气候条件、气温、湿度、气流状况等因素。
根据环境条件对空调系统的设计和选择进行合理的规划。
二、空调要求2.1 温湿度要求净化车间通常要求空气温度和湿度保持在一定范围内，以满足生产、操作和产品的要求。
根据车间的具体要求和工艺流程，确定空调系统的温湿度要求。
2.2 洁净度要求净化车间对空气的洁净度要求非常高，要求空气中的微粒、细菌、病毒等污染物尽量降低到一个符合要求的水平。
因此，空调系统的洁净度要求尤为重要。
2.3 噪音要求由于净化车间的工作环境通常要求安静，要求空调系统的噪音尽量降低到一个符合要求的水平，以减少对工作人员和生产设备的影响。
2.4 能耗要求考虑到净化车间空调系统的长期运行，应对其能耗进行合理规划和控制，以确保系统的运行成本和环保要求。
三、系统设计3.1 冷热源系统根据车间的实际需求和环境条件，选择适合的冷热源设备，并进行合理的配置和规划。
冷热源系统的选择应考虑到系统的稳定性、能效和环保要求。
3.2 风管系统根据车间的结构和布局，设计合理的风管系统，并确定各风口的位置和风量，以确保空气流通和均匀分布。
洁净车间空调改造施工方案
洁净车间空调改造施工方案一、项目背景和目标随着洁净车间的不断发展和改进，对车间空气质量的要求也越来越高。
因此，为了满足洁净车间的需要，进行空调改造是必要的。
本项目旨在提升车间的空气质量，改善员工的工作环境。
二、改造方案1.空调系统选型根据洁净车间的特殊要求，我们选择了高效过滤器和高效除湿的空调系统。
该系统能够过滤掉细微颗粒物和空气中的湿气，保持车间的洁净度和干燥度。
2.空调管道布局为了确保空气能够均匀流通，我们将进行管道布局的优化。
通过合理规划管道的位置和尺寸，确保空气能够在车间内循环流动，达到最佳的效果。
3.安装高效过滤器为了减少颗粒物的污染，我们将安装高效过滤器。
这些过滤器能够过滤掉细小的颗粒物，提高车间的洁净度，保护员工的健康。
4.加强空调除湿功能在洁净车间中，湿气是一个常见的问题。
为了解决这个问题，我们将加强空调系统的除湿功能。
通过降低车间内的湿度，保证环境的干燥度。
5.定期维护与检查为了保证空调系统的正常运行，我们将制定定期维护与检查计划。
定期对空调设备进行维护和检查，确保其正常运行和高效工作。
三、施工流程1.前期准备进行现场勘查和测量，制定详细的施工方案和施工计划。
采购所需的材料和设备。
2.管道布局根据施工方案进行空调管道的布局。
确保管道的位置和尺寸符合设计要求。
3.安装设备安装空调主机、风机盘管、高效过滤器等设备。
确保设备的安装牢固和正确。
4.连接管道连接空调设备和管道。
确保管道连接紧密，没有漏水现象。
5.调试和测试对安装好的空调系统进行调试和测试。
确保系统的运行正常和效果良好。
6.定期维护和检查制定定期维护和检查计划，定期对空调系统进行维护和检查，确保其正常运行。
四、施工安全注意事项1.施工人员必须佩戴安全帽、安全鞋等个人防护装备。
2.在施工现场设置警示标志，提醒他人注意安全。
3.操作人员必须熟悉施工方案和施工计划，严格按照规定操作。
4.确保施工现场的过程和设备处于正常状态，避免因设备故障而导致的安全事故。
净化车间空调工程设计方案
净化车间空调工程设计方案一、概述车间空调工程设计的目的是为了保持车间内的温度、湿度和空气质量，提供一个适宜的工作环境，从而提高生产效率和员工的工作舒适度。
本文将介绍一个净化车间空调工程的设计方案，包括车间空调系统的选择、布局设计、空调设备的安装以及控制系统的设计。
二、车间空调系统的选择根据车间的净化要求和空调设计标准，选择符合要求的空调系统。
在净化车间中，通常选择风管式空调系统，因为它具有良好的空气传递性能，并且能够满足局部通风和全局循环的要求。
此外，为了确保车间内的空气质量，应选择高效过滤器，并配备空气净化设备，如空气净化器和UV-C 灯。
三、车间空调布局设计在车间空调布局设计中，应考虑车间的布局和生产线的使用。
首先，根据生产线的布置和工艺流程，确定通风设备和风口的位置。
其次，根据车间的净化要求和空调的能力，确定风口和回风口的数量和尺寸。
然后，根据车间的尺寸和生产线的高度，确定风管的布局和大小。
最后，确保车间的空气循环和通风效果良好，避免死角和温差大的区域。
四、空调设备的安装在空调设备的安装中，应注意以下几点。
首先，根据车间的布局和空调系统的需求，选择适当的空调设备型号和数量。
其次，根据车间的尺寸和需求，确定设备的安装位置和高度。
然后，确保设备的安装牢固可靠，避免震动和噪音。
另外，为了提高设备的效率和使用寿命，应定期清洁和维护设备。
五、控制系统的设计控制系统是车间空调工程设计中的重要一环，它能够实现空调设备的自动控制和监控。
在控制系统的设计中，应考虑以下几点。
首先，根据车间的净化要求和工艺流程，确定控制系统的功能和设备。
其次，选择适当的控制器和传感器，实时监测车间的温度、湿度和空气质量，并根据设定值进行调节。
然后，确定控制系统的布线和通信方式，确保各个设备之间的协调运行。
最后，设置合理的控制策略，如定时开关机、温度调节和故障报警等。
六、总结通过净化车间空调工程设计方案的实施，能够有效地保持车间内的温度、湿度和空气质量，并提供一个适宜的工作环境。
万级无尘车间空调设计标准
万级无尘车间空调设计标准
万级无尘车间一般指的是空气中每立方米大于等于0.5μm 的尘粒
数量不超过 10000 个的洁净室，它的空调设计标准主要包括以下几个
方面：
1. 温湿度控制：温度通常控制在 22℃-24℃，相对湿度控制在45%-60%之间。
2. 洁净度控制：通过空气过滤器过滤空气中的尘埃颗粒，使室内
空气中的尘埃颗粒数量符合万级无尘车间的标准。
3. 通风量控制：根据车间面积和人员数量计算所需的通风量，确
保室内空气能够得到充分的循环和过滤。
4. 压力控制：保持室内外的压力差，防止外界空气进入车间，从
而保证车间的洁净度。
5. 节能设计：采用节能的空调系统和控制方式，减少能源的浪费。
6. 安全设计：考虑空调系统的安全性和可靠性，防止空调系统故
障对车间生产造成影响。
百级无尘车间洁净空调的设计要求
百级无尘车间洁净空调的设计要求1. 洁净度要求高：百级无尘车间的洁净度一般要求为ISO 5 （FED-STD-209E Class 100）或更高级别。
因此，洁净空调系统必须能够过滤颗粒物和细菌，确保空气中的污染物浓度控制在可接受的范围内。
2.高效过滤器：空气过滤器是洁净空调系统中的核心部件，其过滤效率直接影响到车间的洁净度。
建议使用高效过滤器，如HEPA（高效颗粒空气过滤器）或ULPA（超高效颗粒空气过滤器），以过滤微米级的颗粒物。
3.适当的空气循环：为了保持空气流动，防止死角和积尘，建议设置适当的空气循环系统。
可以采用向下排风或向上排风的方式，使得空气能够均匀地流动，并将废气排出车间。
4.温度和湿度控制：百级无尘车间对温度和湿度的控制也很重要。
建议使用恒温恒湿控制系统，确保车间内的温度和湿度在一定的范围内，以满足生产过程的要求。
5.音频和振动控制：空调系统的运行会产生一定的噪音和振动，可能会对车间内的生产工艺造成干扰。
因此，建议使用低噪音和低振动的空调设备，并进行适当的隔音和隔振措施。
6.安全设施：洁净空调系统的设计也应考虑到安全因素。
例如，应设置防爆装置和防火装置，以防止火灾和其他安全事故的发生，并保障生产过程的安全性。
7.定期维护和检修：洁净空调系统的运行需要进行定期的维护和检修，以确保其正常运行和良好的工作效果。
建议制定维护计划，并定期对设备进行清洁、更换滤芯、检查电气设备等。
总之，百级无尘车间洁净空调的设计要求包括洁净度要求高、高效过滤器、适当的空气循环、温湿度控制、音频和振动控制、安全设施等。
通过以上的设计要求和注意事项，能够有效地满足百级无尘车间对洁净空调的需求，确保生产过程的安全和产品质量的稳定。
洁净空调通风工程设计方案
洁净空调通风工程设计方案一、设计依据1.1 项目地点及气象参数本项目位于上海市，室外气象参数如下：夏季干球温度：34.4℃，湿球温度：29.3℃，相对湿度：69%，露点温度：27.8℃，含湿量：24.1g/kg，焓：96.6kJ/kg。
冬季干球温度：-2.2℃，湿球温度：-3.4℃，相对湿度：75%，露点温度：-5.6℃，含湿量：2.4g/kg，焓：3.7kJ/kg。
1.2 相关规范、标准1、《洁净厂房设计规范》（GB50073-2013）；2、《洁净室施工及验收规范》（GB50591-2010）；3、《采暖通风与空气调节设计规范》（GB50019-2003）；4、《通风与空调工程施工及验收规范》（GB50243-2002）；5、业主提供相关资料。
1.3 其它已知条件洁净区面积：6.6853m²，吊顶以下高度：3m。
业主未提供该区域工艺设备功率、照明功率及人员数量，初步冷负荷指标按200w/m²计算。
二、系统分析及参数计算2.1 系统分析本洁净空调通风工程主要包括以下系统：1）送风系统：为洁净室提供新鲜空气，满足室内空气质量要求。
2）排风系统：将洁净室内产生的废气排出，保持室内空气清洁。
3）恒温恒湿系统：保证洁净室内的温度和湿度稳定，满足生产工艺需求。
4）净化系统：去除空气中的尘埃、细菌等污染物，保证空气洁净度。
2.2 空调箱相关参数计算根据室内设计参数，计算空调箱相关参数如下：1）送风量：L = 洁净区面积× 送风密度= 6.6853m² × 200w/m² = 1337.06W。
2）新风量：根据规范，新风量取送风量的10%~30%，本项目取20%，即新风量 = 1337.06W × 20% = 267.41W。
3）排风量：根据规范，排风量取送风量的70%~90%，本项目取80%，即排风量 = 1337.06W × 80% = 1070.45W。
