03室内采暖系统水压试验及调试强制性条文
[2017年整理]室内采暖系统水压试验及调试
![[2017年整理]室内采暖系统水压试验及调试](https://img.taocdn.com/s3/m/ecf88754f78a6529647d5366.png)
[2017年整理]室内采暖系统水压试验及调试1.适用范围适用于本建筑工程当中精品B区室内采暖热水温度不大于130℃的采暖系统的水压试验和调试。
2.施工准备2．1 技术准备1．熟悉设计图纸，了解掌握本系统水压试验、冲洗，调试标准和要求。
校核系统是否与图纸、洽商相符。
2．工程规模大、系统复杂时，应编制调试方案；工程规模小、系统简单可编写技术安全交底。
3．系统调试应邀请建设单位、监理单位及参施单位共同参与，相互配合。
2．2 材料要求系统水压试验、冲洗、调试时应备全、备足所用的材料，一般应有：铅油、青麻、耐热橡胶垫(板)、麻布、棉纱、石笔、管件、拖布、水桶、铁锨、扫把等。
2．3 主要机具1．机具：电动试压泵、手动试压泵等。
系统大、压力高应用电动试压泵(管线总长超过500m、试验压力大于0．6MPa)；系统小、压力低可用手动试压泵(管线总长在500m以内、试验压力在0．6MPa以下)。
2．工具：管钳、扳手、钳子、钢锯、压力表、通信工具等。
2．4 作业条件1．系统安装项目全部完成。
2．水源、电源、热院满足调试要求。
3．参试单位、人员已通知到位。
4．环境温度应高于5℃。
当低于5℃时，室内门、窗、洞口要进行封闭，并达到所要求温度。
3.施工工艺3．1工艺流程系统试压→系统冲洗→系统通热测试→系统验收3．2操作工艺3．2．1系统试压(1)系统试压前应进行全面检查，核对已安装好的管道、管什、阀门、紧固件及支架等质量是否符合设计要求及有关技术规范的规定，同时检查管道附件是否齐全、螺栓是否紧固、焊接质量是否合格。
(2)系统试压前应将不宜和管道一起试压的阀门、配件等从管道上拆除。
管道上的甩口应临时封堵。
不宜连同管道一起试压的设备或高压系统与中、低压系统之间应加装盲板隔离，盲板处应有标记，以便试压后拆除。
系统内的阀门应开启，系统的最高点应设置不小于管径DNl5的排气阀，最低点应设置不小于DN25的泄水阀。
(3)试压前应装2块经校验合格的压力表，并应有铅封。
《工程建设标准强制性条文》房屋建筑部分建筑节能
《工程建设标准强制性条文》房屋建筑部分建筑节能People's Republic Of China工程建设标准强制性条文The Compulsory Provisions OfEngineering Construction Standards房屋建筑部分Building中国建筑工业出版杜2020 北京第四篇建筑节能1 节能设计1．1 居住建筑节能设计«民用建筑节能设计标准(采暖居住建筑部分)»JGJ 26—954．2．1 不同地区采暖居住建筑各部分围护结构的传热系数不应超过规定的限值。
5，2．10 设计中应提出对锅炉房、热力站和建筑物入口进行参数监测与计量的要求。
锅炉房总管，热力站和每个独立建筑物入口应设置供回水温度计、压力表和热表(或热水流量计)。
补水系统应设置水表。
锅炉房动力用电、水泵用电和照明用电应分别计量。
单台锅炉容量超过7．OMW的大型锅炉房，应设置运算机监控系统。
5．3．5 当系统供热面积大于或等于5万m2时，应将200—300mm管径的保温厚度在本表5．3．3最小保温厚度的基础上再增加lOmm。
«夏热冬冷地区居住建筑节能设计标准»JGJ 134--20013．0．3 居住建筑通过采纳增强建筑围护结构保温隔热性能和提高采暖、空调设备能效比的节能措施，在保证相同的室内热环境指标的前提下，与未采取节能措施前相比，采暖、空调能耗应节约50％。
4．0．3 条式建筑物的体形系数不应超过0．35，点式建筑物的体形系数不应超过0．40。
4．0．4 外窗(包括阳台门的透亮部分)的面积不应过大。
不同朝向、不同窗墙面积比的外窗，其传热系数应符合表4．0．4的规定。
4．0．7 建筑物1～6层的外窗及阳台门的气密性等级，不应低于现行国家标准«建筑外窗空气渗透性能分级及其检测方法»GB 7107规定的Ⅲ级；7层及7层以上的外窗及阳台门的气密性等级，不应低于该标准规定的Ⅱ级。
室内采暖系统水压试验及调试检验批质量验收记录
室内采暖系统水压试验及调试检验批质量验收记录一、背景和目的为确保室内采暖系统的正常运行和使用安全，依据相关标准和规范，对系统进行水压试验及调试检验批质量验收。
二、验收范围本次质量验收范围包括室内采暖系统的液压试验和调试。
三、检验依据和方法按照国家相关标准以及建筑行业规范的要求进行。
四、验收内容和结果记录1.检验准备在验收前，需做好准备工作，包括准备检验材料、检测仪器和设备，并对其进行校验、检修和清洗。
2.液压试验进行液压试验前，先检查安全阀、排污阀等是否安装正确，并检查系统的密封性能。
然后，按照设计要求进行液压试验，记录测试结果。
3.调试检验对室内采暖系统的各个部分进行调试检验，包括热水管道、散热器、供暖设备等。
通过调整控制参数和检查设备运行情况，确保系统正常运行。
记录各项指标和参数的调整情况。
4.异常处理如果在测试过程中出现异常情况，需及时处理并记录处理过程和结果。
5.相关报告和文件将测试和检验结果整理成报告和文件，包括系统运行参数、设备情况、调试结果等。
五、质量验收结论依据室内采暖系统的液压试验和调试检验批的结果，结合相关标准和规范进行评估，可以得出系统是否合格的结论。
六、质量验收不合格处理若室内采暖系统的液压试验和调试检验批结果不合格，应及时进行整改和处理，并重新进行质量验收。
七、质量验收记录归档质量验收记录应进行归档保存，以备日后检验和追溯。
以上为室内采暖系统水压试验及调试检验批质量验收记录。
通过本次验收，对系统的正常运行和使用安全进行了保障。
同时，也为日后的维护和管理提供了依据。
采暖系统水压试验及调试
采暖系统水压试验及调试系统试压(1) 系统安装完毕，系统的所有组成部分必须进行系统水压试验。
(2) 应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏。
管道冲洗清洗前的准备工作(1) 不允许吹扫的附件，如调节阀、过滤器、疏水器等，应暂时拆下以短管代替；应关闭进水阀，打开旁通阀，使其不参与清洗。
待清洗后再重新装上。
(2) 不允许吹扫的设备和管道，应暂时用盲板隔开。
(3) 水清洗时，清洗口设于系统各低点泄水阀处。
管道的清洗方法一般按主管、供水干管、立管、支管、回水干管出口的顺序依次进行。
当支管数量较多时，可视具体情况，关断某些支管逐根进行清洗，也可数根支管同时清洗，并清扫过滤器及除污器。
清洗合格后，封闭排放口，并将拆卸的仪表及阀件复位。
水清洗：采暖系统在使用前，应用水进行冲洗。
冲洗水选用饮用水或工业用水。
冲洗时，以系统可能达到的最大压力和流量进行，并保证冲洗水的流速不小于1.5m/s。
冲洗应连续进行，直至排出水不含泥沙、铁屑等杂质，且水色不浑浊为合格。
通暖运行及调试运行前的准备工作(1) 对采暖系统包括锅炉房或换热站、室外管网、室内采暖系统进行全面检查。
如工程项目是否全部完成，且工程质量是否达到合格；在运行时各组成部分的设备、管道及其附件、热工测量仪表等是否完整无缺；各组成部分是否处于运行状态。
有无敞口处，阀件该关的是否都关闭严密，该开的是否开启，开度是否合适，锅炉的试运行是否正常，热介质是否达到系统运行参数等。
(2) 系统运行前，要有统一指挥、明确分工、并对参与运行人员进行技术交底。
(3) 做好试运行前的材料、机具和人员的准备工作。
(4) 冬季气温低于－3℃时，系统通暖应采取必要的防冻措施，如封闭门窗及洞口；设置临时性取暖措施，使室温保持＋5℃左右；提高供、回水温度等。
通暖运行(1) 打开总入口处的回水管阀门，将外网的回水进入系统，便于系统的排气，待排气阀满水后，关闭放气阀，打开总入口的供水管阀门，使热水在系统内形成循环，检查有无漏水处。
供热管道水压试验标准
供热管道水压试验标准
供暖管道打压测试标准是什么
1、测试的压力不可小于0.8兆帕，假如管道的压力低于这个标准的话，那测试的压力应选0.8兆帕，且不可用气压来替换成水压进行测试。
对管道进行充水后要逐个检查裸露的连接点，看看有没有渗漏。
2、暖气片供暖管道测试的长度不可高于一千米，若是中间有附件管的话，长度不可高于五百米。
此外加压的精度不能小于1.5级，量程范围是测试压力的1.3-1.5倍，且表盘不能低于一百五十毫米。
暖气片供暖管道打压有哪些注意事项
测试需要在管道装好的二十四小时以后进行，这样才能保证测试准确，也能提高安全性。
测试的时候不可用质量差的水表，因为打压的速度非常快，质量差的水表容易出现爆破的问题。
此外，管道内部不可有空气，不然会影响测试结果。
暖气片供暖管道为什么要打压试验
这样可以检查管道之间的连接够不够牢固，若是没接好的话容易发生渗漏问题，会给家庭生活带来很多的麻烦。
测试的时候要检查各个接头以及堵头，都不能有渗漏问题，假如试压器在设定好的时间中表针没有降低，或者降低的幅度低于零点一的话，那说明管理没问题。

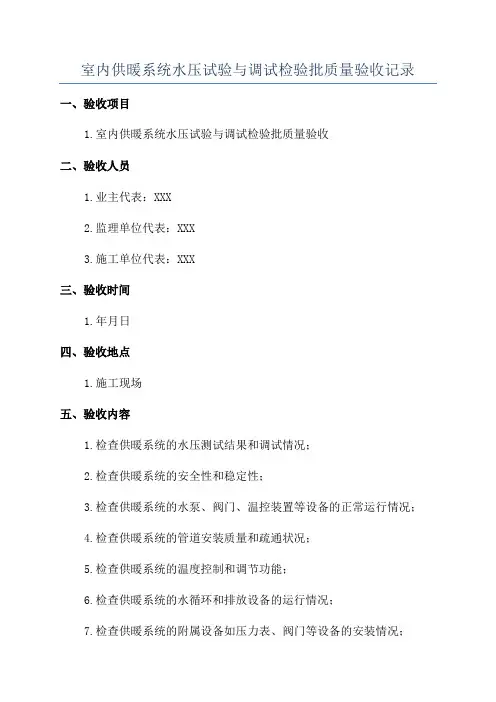

室内供暖系统水压试验与调试检验批质量验收记录
室内供暖系统水压试验与调试检验批质量验收记录一、验收项目1.室内供暖系统水压试验与调试检验批质量验收二、验收人员1.业主代表：XXX2.监理单位代表：XXX3.施工单位代表：XXX三、验收时间1.年月日四、验收地点1.施工现场五、验收内容1.检查供暖系统的水压测试结果和调试情况；2.检查供暖系统的安全性和稳定性；3.检查供暖系统的水泵、阀门、温控装置等设备的正常运行情况；4.检查供暖系统的管道安装质量和疏通状况；5.检查供暖系统的温度控制和调节功能；6.检查供暖系统的水循环和排放设备的运行情况；7.检查供暖系统的附属设备如压力表、阀门等设备的安装情况；8.检查供暖系统的绝缘和防漏设施；9.检查供暖系统的防火状况；10.对供暖系统进行功能测试；11.其他相关验收内容。
六、验收结果1.供暖系统水压试验合格；2.供暖系统调试检验合格；3.供暖系统安全性和稳定性合格；4.供暖系统设备运行正常；5.供暖系统管道安装质量良好；6.供暖系统温度控制和调节功能正常；7.供暖系统水循环和排放设备运行正常；8.供暖系统附属设备安装合格；9.供暖系统绝缘和防漏设施达到要求；10.供暖系统防火状况合格；11.供暖系统功能测试通过。
七、验收结论根据以上验收结果，室内供暖系统水压试验与调试检验批质量经验经检查全部合格，达到设计及相关标准要求，可以进行下一步工作。
八、存在问题及整改措施1.（列出存在问题的具体内容，例如：供暖系统管道连接处出现漏水现象）2.建议施工单位在规定时间内对问题进行整改，确保供暖系统的正常运行和使用。
九、备注1.（填写备注信息。
暖通专业强制性条文
暖通专业强制性条文3.4 防烟和排烟《高层民用建筑设计防火规范》GB50045－95（2001年局部修订）8.1.3 一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位应设排烟设施：8.1.3.1 长度超过20m的内走道。
8.1.3.2 面积超过100m2，且经常有人停留或可燃物较多的房间。
8.2.2 采用自然排烟的开窗面积应符合下列规定：8.2.2.1 防烟楼梯间前室、消防电梯间前室可开启外窗面积不应小于2.00m2，合用前室不应小于3.00m2。
8.2.2.2 靠外墙的防烟楼梯间每五层内可开启外窗总面积之和不应小于2.00m2 。
8.2.2.3 长度不超过60m的内走道可开启外窗面积不应小于走道面积的2%。
8.2.2.4 需要排烟的房间可开启外窗面积不应小于该房间面积的2%。
8.3.1 下列部位应设置独立的机械加压送风的防烟设施：8.3.1.1 不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室。
8.3.1.2 采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室。
8.3.1.3 封闭避难层(间)。
8.3.3 层数超过三十二层的高层建筑，其送风系统及送风量应分段设计。
8.3.4 剪刀楼梯间可合用一个风道，其风量应按二个楼梯间风量计算，送风口应分别设置。
8.3.5 封闭避难层(间)的机械加压送风量应按避难层净面积每平方米不小于30m3 /h计算。
8.3.7 机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有余压。
其余压值应符合下列要求：8.3.7.1 防烟楼梯间为40Pa至50Pa。
8.3.7.2 前室、合用前室、消防电梯间前室、封闭避难层(间)为25Pa至30Pa。
8.4.4 排烟口应设在顶棚上或靠近顶棚的墙面上，且与附近安全出口沿走道方向相邻边缘之间的最小水平距离不应小于1.50m。
设在顶棚上的排烟口，距可燃构件或可燃物的距离不应小于1.0m。
排烟口平时应关闭，并应设置手动和自动开启装置。
GB50242解读(总则术语及强条)
4、本规范应与国家标准《建筑工程施工质量验收统一标淮》 GB 50300配套使用。 5、建筑给水、排水及采暖工程施工质量的验收除应执行本 规范外，尚应符合国家现行有关标准、规范的规定。
2术 语
共21条，对规范中出现的重要名称，以及在其他没有 的或者很少出现的词语进行了解释。以便于对规范条文更 好的理解。
本规范共有强制性条文20条，必须严格执行。 3.3.6地下室或地下构筑物外墙有管道穿过 的，应采取防水措施。对有严格防水要求的建筑
物，必须采用柔性防水套管。
本规范共有强制性条文20条，必须严格执行。 3.3.16各种承压管道系统和设备应做水压试 验，非承压管道系统和设备应做罐水试验。
5.2.1隐蔽或埋地的排水管道在隐蔽前必须 做灌水试验，其灌水高度应不低于底层卫生器具 的上边缘或底层地面高度。检验方法：满水 15min水面下降后，再灌满观察5min，液面不降， 管道及接口无渗漏为合格。
强度严 密性试 验记录
（包括 气压、
水压试
验）
各种承压管道、设备在安装
完毕后应进行强度严密性试 验；埋地、保温及暗装等隐 蔽的管道在进行隐蔽前进行。
试验分为系统试压和分
区分层试压两种 ，试压要求
略有区别； 系统试压时应设 置两块压力表 。填写记录时 应明确试压时间 、压力值、 压力表位置、加压泵位置、 部位、系统名称等等。
灌
（满）
水试 验记 录
开式水箱、卫生器具、室内 明装雨水管道安装完毕后、
隐蔽或埋地的排水管道及隐 蔽的雨水管道在隐蔽工程验 收前应做灌（满）水试验。
试验时间水箱为24h，
雨水1h；其他为15+5分钟。
只有有溢水功能的卫生器具 才应该进行满水试验，并应
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/
试验结果
/
项目部质检员：
年月日
专业监理工程师：
年月日
1.2MP地面下敷设的盘管埋地部分不应有接头。
盘管检查
/
隐蔽工程验收记录编号：/
8.5.2盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，且不小于0.6MPa。
工作压力
/
水压试验记录编号：/
试验压力
/
/
试验结果
/
/
8.6.3系统冲洗完毕应充水、加热。进行试运行和调试。
试运行
管道及接口不渗不漏
调试、试运行记录编号：
04-006-01-07-04-03-01-001~004
8.6.1采暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，应符合下列规定：1、蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa。2、高温热水采暖系统，试验压力应为系统顶点工作压力加0.4MPa。3、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa。
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
8.3.1散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。
工作压力
0.8MPa
水压试验记录编号：04-006-01-07-04-03-01-001~004
试验压力
系统类别
室内采暖
水压试验记录编号：
04-006-01-07-04-03-01-001~004
工作压力
0.8MPa
试验压力
1.2MPa
试验结果
1.25MPa
13.6.1热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。
工作压力
/
水压试验记录编号：/
室内采暖系统工程施工强制性条文执行记录表
表2-B-57编号：04-006-01-05-04-03
单位工程名称
综合楼
分部工程名称
建筑给水、排水及采暖
分项工程名称
室内采暖系统水压试验及调试
施工单位
北京国电龙源环保工程
有限公司
项目经理
方利
强制性条文内容
执行要素
执行情况
相关资料
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
2、气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；
3、散热器支管的坡度应为1％，坡向应利用排气和泄水。
介质类型
热水采暖管道
/
管道坡度
管道坡度为3‰
测量记录编号：04-006-01-07-04-01-01-001~004
表2-B-57续1
强制性条文内容
执行要素
执行情况
相关资料
04-006-01-07-04-03-01-001~004
灌水试验记录编号：/
4.1.2给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
管件、管材选用
/
产品合格证编号：/
8.2.1管道安装坡度，当设计未注明时，应符合下列规定：
1、气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为，不得小于2‰；
3.3.3地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。
防水要求
/
图纸卷册号：/
套管选用
/
检查记录编号：/
防水措施
/
3.3.16各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
系统压力
符合要求
严密性试验
符合要求
水压试验记录编号：
