冲压模具设计课程设计
冲压模具课程设计
目录一、设计任务书 (2)二、冲压工艺性及工艺方案的确定 (3)三、主要设计计算 (4)四、模具总体设计 (8)五、主要零部件设计 (8)六、冲压设备的选定 (12)七、设计小结 (13)八、参考文献 (13)一、课程设计任务批量：大批量二、任务内容：(一）工艺设计1、工艺审查与工艺分析2、工艺计算：①毛胚计算②工序件计算或排样图3、工艺方案的确定①工序的确定基准和定位方式的选择（二）模具设计1、总图2、零件图二、冲压工艺性及工艺方案的确定一、工艺性分析1、材料零件的材料为H68普通黄铜，具有良好的冲压性能，适合冲裁。
2、结构该零件属于较典型冲裁件，形状简单对称。
3、精度材料厚度1.5mm，冲裁断面的近似表面粗糙度为6.3um4、结论可以冲裁。
二、冲压工艺方案的确定该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案:方案①:先落料、再冲孔。
采用单工序模生产。
方案②:落料—冲孔复合冲压。
采用复合模生产。
方案③:冲孔—落料级进冲压。
采用级进模生产。
方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。
方案②只需要一套模具，冲压件的形位精度和尺寸易于保证，且生产效率也高。
尽管模具结构较方案①复杂，但由于零件的几何形状简单对称，模具制造并不困难。
方案③也只需要一套模具，生产效率高，但零件的冲压精度不易保证。
通过以上三种方案的分析比较，对该冲压件生产以采用方案②为佳。
三、主要设计计算1.排样方式的确定及计算查表查得：取两工件间的最小搭边：a=1.8mm,侧面搭边值：a1=2.2mm.条料宽度公差Δ=0.5条料宽度：B=（20+2×2.2+0.5）=24.9进距：A=5+1.8=6.8可选1.5mm×900mm×2000mm的板料。
考虑到材料轧制方向，材料横裁，于是每张板料可裁条料数为n1=2000×24.9=80，余8mm单方向每条条料可冲制件数为n2=900×6.8=132，余2.4mm每张板料可冲制个数n 总=n 1×n 2=80×132=10560（件）一个步距的材料利用率：%100h n ⨯=B A η式中 A —一个冲裁件的面积，mm 2n —一个步距内的冲裁件数量；B —条料宽度，mm;h —进距， mm%1008.69.24214561⨯⨯⨯⨯⨯=）＋（η=38.31% 已知条料宽度25.40-0.5mm ，步距6.8mm 。
冲压模具课程设计--带凸缘无底筒形件
冲压模具设计课程设计学院：姓名：寒冰色手学号：专业：11机制目录1零件冲压工艺分析---------------------------------------------03 1.1 制件介绍---------------------------------------------------03 1.2 产品结构形状分析-------------------------------------------032.零件冲压工艺方案的确定--------------------------------------033冲模结构的确定-----------------------------------------------044.零件冲压工艺计算--------------------------------------------044.1零件毛坯尺寸计算-------------------------------------------044.2 排样------------------------------------------------------064.3 拉深工序的拉深次数和拉深系数的确定------------------------064.4 冲裁力、拉深力的计算--------------------------------------074.5 拉深间隙的计算--------------------------------------------094.6 拉深凸、凹模圆角半径的计算--------------------------------09 4.7 计算模具刃口尺寸------------------------------------------094.8 计算模具--------------------------------------------------105. 选用标准模架----------------------------------------------125.1 模架的类型------------------------------------------------125.2 模架的尺寸------------------------------------------------126. 选用辅助结构零件------------------------------------------136.1 导向零件的选用--------------------------------------------136.2 模柄的选用------------------------------------------------136.3 卸料装置--------------------------------------------------146.4 推件、顶件装置--------------------------------------------146.5 定位装置--------------------------------------------------147 参考文献--------------------------------------------------141零件冲压工艺分析1.1 制件介绍零件名称：心子隔套材料：08钢料厚：1.0mm批量：大批量1.2 产品结构形状分析由图1可知该零件为圆筒件经过翻遍处理，翻边处有过渡圆弧，且半径为R=2.5mm故非常适合用模具拉深或翻边进行处理，故要对毛坯进行计算。
冲压模具课程设计(例3)

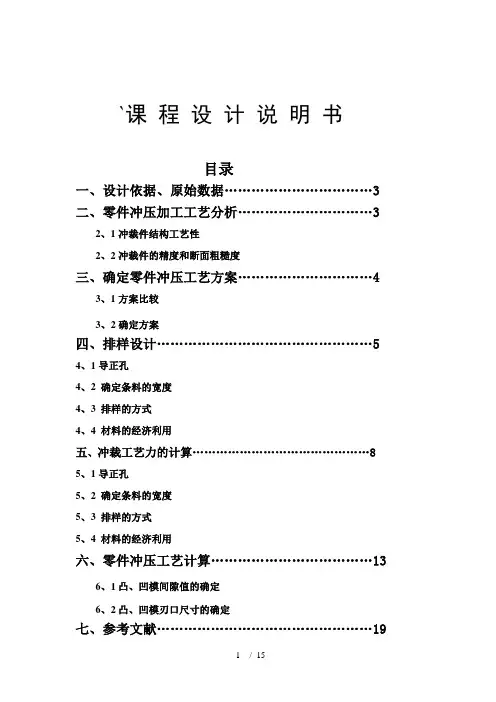

`课程设计说明书目录一、设计依据、原始数据 (3)二、零件冲压加工工艺分析 (3)2、1冲裁件结构工艺性2、2冲裁件的精度和断面粗糙度三、确定零件冲压工艺方案 (4)3、1方案比较3、2确定方案四、排样设计 (5)4、1导正孔4、2 确定条料的宽度4、3 排样的方式4、4 材料的经济利用五、冲裁工艺力的计算 (8)5、1导正孔5、2 确定条料的宽度5、3 排样的方式5、4 材料的经济利用六、零件冲压工艺计算 (13)6、1凸、凹模间隙值的确定6、2凸、凹模刃口尺寸的确定七、参考文献 (19)一、设计依据、原始数据图1-1 空调机垫片零件图空调机垫片，材料：45号钢，厚度3mm，生产批量为大批量生产。
二、零件冲压加工工艺分析冲裁件的工艺性是指冲裁件对冲裁工艺的适应性。
一般情况下，对冲裁件工艺性影响最大的是几何形状、尺寸和精度要求。
良好的冲裁工艺性应能满足材料较省、工序较少、模具加工较易、寿命较高、操作方便及产品质量稳定等要求。
1、冲裁件结构工艺性（1）冲裁件孔的最小尺寸模具凸模的强度受冲裁件上孔的尺寸的影响，所以冲裁件上的孔不能太小，查《冷冲压模具设计指导书》表2-2，冲裁空调机垫片时，冲孔的最小尺寸为1.3t=0.39mm，该零件的孔远比0.39mm大，所以凸模的强度不受冲裁件上孔的尺寸的影响。
（2）最小孔距、孔边距冲裁件的孔与孔、孔与边缘之间的距离a(见图2-1)不能太小，否则模具强度不够或使冲裁件变形，一般a≥2t，但是不得小于3～4mm。
该零件最小孔边距a=3.75m m<2t=6mm。
因为模具强度不够，故得分开冲小孔，先冲八个奇数孔，后冲八个偶数孔。
图2-12、冲裁件的精度和断面粗糙度（1）精度零件图1-1状规则，适合冲裁加工。
但零件尺寸公差要求较高，按IT11级选取，利用普通冲裁方式可达到图样要求。
查《冷冲压模具设计指导书》表2-3，该冲裁件内形尺寸公差为0.20mm，外形尺寸公差为0.40mm；表2-4，孔中心距公差为±0.25（2）断面粗糙度查《冷冲压模具设计指导书》表2-5，材料厚度t=3m m，得断面粗糙度R=25m。

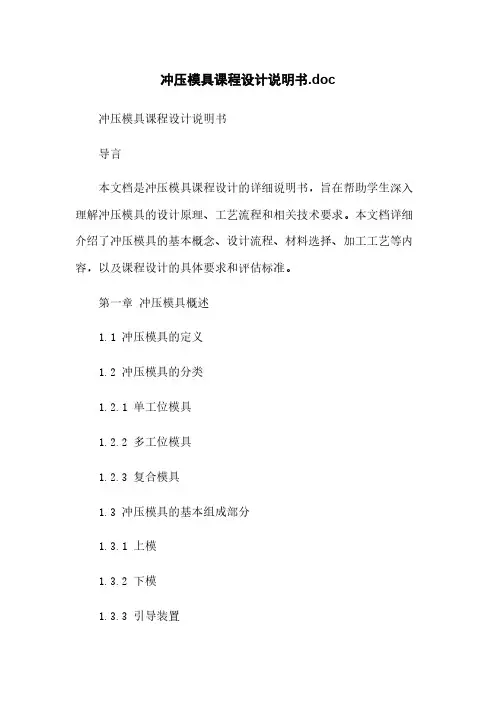

冲压模具课程设计说明书.doc
冲压模具课程设计说明书.doc冲压模具课程设计说明书导言本文档是冲压模具课程设计的详细说明书，旨在帮助学生深入理解冲压模具的设计原理、工艺流程和相关技术要求。
本文档详细介绍了冲压模具的基本概念、设计流程、材料选择、加工工艺等内容，以及课程设计的具体要求和评估标准。
第一章冲压模具概述1.1 冲压模具的定义1.2 冲压模具的分类1.2.1 单工位模具1.2.2 多工位模具1.2.3 复合模具1.3 冲压模具的基本组成部分1.3.1 上模1.3.2 下模1.3.3 引导装置1.3.4 顶针1.3.5 顶板1.4 冲压模具的工作原理1.5 冲压模具在工业生产中的应用第二章冲压模具设计流程2.1 产品设计分析2.2 模具设计准备2.2.1 工艺方案选择2.2.2 材料选择2.2.3 设计任务书编写2.3 模具零部件设计2.3.1 上模设计2.3.2 下模设计2.3.3 引导装置设计2.3.4 顶针设计2.3.5 顶板设计2.3.6 其他相关组件设计2.4 模具总体设计2.5 模具制造与加工2.6 模具调试与试产第三章冲压模具材料选择3.1 冲压模具材料性能要求3.2 常用模具材料3.2.1 工具钢3.2.2 合金工具钢3.2.3 超硬合金3.2.4 陶瓷材料3.2.5 复合材料3.3 模具材料的选择原则第四章冲压模具加工工艺4.1 冲压模具加工流程4.2 模具零部件加工4.2.1 零部件加工设备选择4.2.2 加工工艺规程确定4.2.3 加工工艺文件编制4.3 模具装配与试验4.3.1 模具装配前准备工作4.3.2 模具装配过程4.3.3 模具试验与调试4.4 模具维护与保养4.4.1 模具使用生命周期管理4.4.2 模具保养与维护方法4.4.3 模具故障排除与处理第五章课程设计要求与评估标准5.1 课程设计要求5.2 评估标准5.2.1 设计方案合理性评估5.2.2 模具设计准确性评估5.2.3 模具加工工艺评估5.2.4 模具试验与调试评估5.2.5 学生报告书评估附件1.产品设计分析报告范本2.模具零部件设计图纸范本3.模具装配图范本4.模具加工工艺文件范本5.模具试验与调试记录范本法律名词及注释1.冲压模具：指用于冲压加工的模具，用于将板材等材料加工成具有一定形状和尺寸的零件。
大学冲压模具课程设计
大学冲压模具课程设计一、课程目标知识目标：1. 学生能掌握冲压模具的基本结构及其工作原理，理解冲压模具在制造业中的应用。
2. 学生能了解并描述冲压模具的设计流程，掌握模具设计的基本原则和关键参数。
3. 学生能够运用专业软件进行冲压模具的初步设计和分析。
技能目标：1. 学生能够运用理论知识，解决实际冲压模具设计与制造中的问题。
2. 学生能够通过实际操作，掌握冲压模具的拆装、调试及维护的基本技能。
3. 学生能够通过课程学习，提高团队协作和沟通能力，形成良好的工程实践素养。
情感态度价值观目标：1. 学生能够增强对冲压模具设计与制造专业的认同感，培养对制造业的热爱。
2. 学生能够认识到冲压模具在现代制造业中的重要作用，增强社会责任感。
3. 学生通过课程学习，培养严谨的科学态度、创新思维和持续学习的意识。
课程性质：本课程为专业核心课程，以理论教学与实践操作相结合的方式进行。
学生特点：学生已具备一定的机械基础知识和制图能力，具有较强的学习兴趣和动手能力。
教学要求：教师需结合课程特点，采用案例教学、实践教学等多元化教学方法，引导学生主动参与，提高学生的综合应用能力。
同时，注重培养学生的创新意识和团队协作精神，将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 冲压模具概述- 冲压模具的定义、分类及特点- 冲压模具在制造业中的应用与发展2. 冲压模具结构及工作原理- 冲压模具的基本结构及其功能- 冲压模具工作原理及关键参数分析3. 冲压模具设计原则及流程- 模具设计的基本原则与要求- 冲压模具设计流程及各阶段任务4. 冲压模具设计关键技术- 冲模结构设计及参数选择- 冲模材料的选择与应用- 模具的导向、定位及固定方式5. 冲压模具分析与优化- 运用专业软件进行模具分析与优化- 常见冲压模具故障分析与解决方案6. 冲压模具制造与工艺- 冲压模具的加工方法及工艺流程- 模具制造中的质量控制与检测7. 冲压模具的装配与调试- 模具装配的工艺要求与方法- 模具调试及试模过程中的注意事项8. 冲压模具的维护与管理- 冲压模具的日常维护与保养- 模具库存管理与使用记录教学大纲安排：本课程共计32学时，按照以上教学内容进行系统授课。
冲压模具课程设计说明书
冲压模具的动 作过程：包括 送料、冲压、 卸料、回程等
步骤
冲压模具的设 计要点：考虑 模具的强度、 刚度、耐磨性、
热处理等
冲压模具的应 用领域：汽车、 家电、电子等
行业
模具强度和刚度校核
刚度校核：确保模具在冲压过 程中不会发生过大的弹性变形
校核方法：有限元分析、实 验测试等
强度校核：确保模具在冲压 过程中不会发生断裂或变形
模具结构设计
模具类型： 根据冲压 工艺选择 合适的模 具类型
模具材料： 选择合适 的模具材 料，如钢、 铝等
模具尺寸： 根据冲压 件的尺寸 和精度要 求确定模 具尺寸
模具结构： 包括型腔、 型芯、模 架、导柱、 导套等部 件的设计 和布局
模具精度： 根据冲压 件的精度 要求确定 模具的精 度
模具寿命： 根据冲压 件的生产 数量和冲 压速度确 定模具的 寿命
感谢您的观看
伸等步骤
操作规程制定： 根据工艺流程
制定操作规程， 包括设备操作、
模具安装、材 料准备等
安全操作规程： 确保操作安全， 包括设备安全、 模具安全、材
料安全等
质量控制规程： 确保产品质量， 包括尺寸精度、 表面质量、材
料性能等
设计图纸和说明书编制
设计图纸：包括模具结构图、零件图、装配图等 说明书编制：包括设计目的、设计原理、设计过程、设计结果等 设计图纸和说明书的格式要求：符合国家标准或行业标准 设计图纸和说明书的审核：由专业人员进行审核，确保设计质量和准确性
工装选择： 根据冲压 工艺要求， 选择合适 的模具和 工装
模具设计： 考虑模具 的尺寸、 形状、材 料等因素
工装设计： 考虑工装 的尺寸、 形状、材 料等因素
冲压模具课程设计
设计步骤与方法探讨
设计步骤 1. 分析产品图纸和技术要求，确定冲压工艺方案。
2. 选择合适的模具类型和结构形式。
设计步骤与方法探讨
01
3. 设计模具主要零部件的结构和尺寸。
02
4. 确定模具的闭合高度和压力机参数。
5. 绘制模具装配图和零件图。
03
设计步骤与方法探讨
01
设计方法探讨
02
1. 采用CAD/CAE/CAM等先进技术进行模具设计和 制造，提高设计效率和制造精度。
实践教学
通过案例分析、课程设计等方式，让学生 参与实际冲压模具设计过程，加深对理论 知识的理解。
B
C
多媒体教学
利用多媒体课件、动画演示等手段，辅助学 生理解复杂的模具结构和设计过程。
互动教学
鼓励学生提问、讨论，通过师生互动、生生 互动等方式，提高教学效果。
D
02 冲压工艺基础
冲压变形原理
01
02
03
2. 采用标准化、系列化、通用化的设计原则，降低 制造成本和生产周期。
设计步骤与方法探讨
3. 考虑模具的维修和保养方便性， 延长模具使用寿命。
4. 注重模具的安全性和环保性设计， 保障生产安全和环境保护。
典型冲压件生产工艺及模具设
04
计实例
拉伸件生产工艺及模具设计
拉伸工艺原理
通过拉伸模具将平板毛坯拉伸成所需 形状的零件。
03
冲压模具工作原理
冲压过程、模具受力分析、冲压件质量影响因素等。
课程目的与要求
掌握冲压模具设计的基本理 论和方法。
了解冲压模具的典型结构和 设计步骤。
能够独立完成简单冲压模具 的设计任务。
培养学生的创新能力和实践 能力，提高解决实际问题的 能力。
冲压模具设计课程设计指导书DOC
《冲压模具设计》课程设计指导书《冲压模具设计》课程设计指导书一、课程设计的性质与目的冲模课程设计是冲压工艺及模具设计课程的一个重要环节，是运用所学知识的一次综合练习。
其主要目的是：·1．使学生初步掌握冲压工艺过程的拟定和模具结构设计与计算的步骤和方法：2．巩固、深化所学的基础及专业知识,培养独立工作能力；3．提高学生使用国标、手册和图册的能力。
二、课程设计的任务在两周的时间内完成下列任务，统一交到指定的地点。
1．拟定冲压件的工艺过程，并填写工艺过程卡1份;2．填写凸、凹模（及凸凹模）的加工工艺卡片；3．设计指定冲压件的其中一道工序的冲压模（每人设计一副不同的模具),并绘制装配图和凸、凹模零件图：1套；（注：①指定冲压件的生产批量可以根据需要进行更改;②未注尺寸公差按GB／T15055的m级）4．编写设计说明书1份,约20页左右。
三、设计原则1．装配图的零件必须完整，保证冲出合格的工件;2．模具结构简单，寿命长,成本低且与生产批量相适应；3．操作方便，安全.四、设计前的准备1．熟悉设计任务书，明确设计任务和要求；2．了解冲压零件的形状，尺寸精度和表面粗糙度，材料等技术要求和生产批量；3．配备资料：（1)冲压设备资料：从此资料中选择冲压设备的类型，规格，查出漏料孔尺寸，模柄孔尺寸，闭合高度，工作台面尺寸等,为模具设计作准备：（2）冲模标准化资料；（3）其他参考资料:《冷冲模设计》手册，《冷冲模结构图册》.五、冲模课程设计的一般步骤及方法1．分析冲压件的工艺性冲裁件的工艺性主要从冲裁件的形状，尺寸（最小孔边距，孔径，材料厚度，最大外形）精度，表面粗糙度，材料性能等逐项分析，确定冲压工序图，若有不符者，应与指导老师协商更改或采取相应的措施。
2．确定合理工艺方案（1）确定基本冲压工序的性质：冲孔，落料，冲搭边，切料边等.(2)根据基本工序的性质，数量,结合工件的形状尺寸，公差要求，材料性能，生产批量,冲压设备，模具加工条件等因素,考虑模具类型的同时确定工序组合和先后顺序，在满足冲件质量要求的前提下,选择一个经济合理的工艺方案，填写工艺过程卡片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具课题设计班级：姓名：学号：日期：材料科学与工程学院College of Materials Science and Engineering引言在工业产品中，板材件占据了一个大比例。
许许多多的机械零件，产品覆盖件都是用板料加工而成的，因此，研究板料的成形方法对产品的设计与加工有着重要的意义。
现在的板材成形方法有许许多多种，其中冷冲压占据很大的一部分。
冷冲压是利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要的零件的一种压力加工方法。
冷冲压可以分为两大类，即分离工序和成形工序。
分离工序是指使板料按一定的轮廓线分离而获得一定形状，尺寸和切断面质量的冲压件的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸冲压件的工序。
冷冲压过程主要依靠冲模和压力设备完成加工的，便于实现自动化生产，生产率很高，操作简单。
而且产品壁薄、质量轻、刚度好、可以加工成形复杂的零件，小到钟表的秒针，大到汽车纵梁，覆盖件等。
冷冲压与其他加工方法相比具有独到的特点，所以在工业生产中，尤其在大批量生产中应用十分广泛。
本课程即将结束之时，为了了解冲压工艺的基本原理，掌握冲压工艺的编制和模具的设计，我将选择了一个垫片零件。
通过设计冲裁模实现零件的大规模的生产与制造。
目录引言 (I)一零件的工艺性分析 (1)1.1 零件要求 (1)1.2 冲裁件的工艺性分析 (1)1.3 冲裁工艺方案的设定 (2)二冲模设计相关计算 (2)2.1 排样的相关设计与计算 (2)2.2 冲裁力的计算 (3)2.3 冲裁压力中心的计算 (4)2.4 冲裁模刃口尺寸及公差的计算 (4)2.5主要零件的尺寸计算 (5)三定位装置的设计 (7)3.1 横向送料定位装置设计 (7)3.2 纵向送料定位装置的设计 (7)四标准件的选用 (9)4.1 模座选用 (9)4.2 压力机选用 (10)4.3 紧固件选择 (10)五模具加工工艺 (11)5.1 凸模加工工艺 (11)5.2 凹模加工工艺 (11)六总结 (12)参考资料： (12)七图纸（附录） (13)6.1零件明细表 (13)6.2装配图（见附图） (13)6.3零件图（见附图） (13)一 零件的工艺性分析1.1 零件要求1. 材料：10F2. 零件无公差要求，取IT14级3. 生产批量：大批量4. 零件表面无污渍，平整光滑，无裂纹等缺陷5. 表面去毛刺，要求平整度小于0.121.2 冲裁件的工艺性分析1. 零件的材料分析：10F 钢，碳含量0.07%~0.13%，是优质的碳素钢，这种钢强度不大，而塑性和韧性甚高，有良好的冲压、拉伸和弯曲性能，可作塑性须好的零件。
2. 零件的结构分析：工件所有结构均采用圆弧过渡，最小壁厚为4mm ，而冲裁临界加工壁厚为1.5t ，即2.25mm 。
因此，满足冲裁件的最小壁厚要求。
工件上最小冲孔为φ8，满足最小冲孔要求。
3. 尺寸精度分析：工件未注明尺寸公差要求，因此所有的尺寸按照IT14级公差要求设计。
按孔轴的公差尺寸，查表得各尺寸为：∅8 0+0.36、∅22 0+0.52、∅40 −0.620、 R8 −0.360、46−0.31+0.311.3 冲裁工艺方案的设定冲裁模按组合程度有单工序模，复合模，级进模。
单工序模结构简单，成本低，但是生产率低，精度不高，平整度较差，只适合生产批量小，形状简单，批量小的工件。
级进模生产率最高，虽然模具制造复杂，但是可以大批量生产精度较高的制件。
复合模精度最高，产品质量好，生产率也比较高。
但是模具制造复杂，制造精度高，成本高，比较适合生产批量较大精度要求高的工件。
综合工件的工艺性分析，该工件适合冲裁。
由于工件精度要求不高，但是生产批量大，且零件尺寸不大，质量要求不高，因此，该制件需要生产率较高的冲模，综合各种冲模的特点，采用级进模加工。
为了尽量满足制件的质量，采用有导柱，弹性卸料，导正销的模具。
二冲模设计相关计算2.1 排样的相关设计与计算1.排样方案和搭边值得确定根据板材厚度为1.5mm，查设计手册，确定a=1.8mm，工件之间的搭边值取b=1.5mm确定排样步距s=40+1.5=41.5mm2. 条料宽度计算：按有侧压装置计算公式：条料宽度：B −∆0=(D max +2a)−∆0查表得∆=0.5，Z=0.2因此条料宽度为：B=(62+2x1.8)−0.50=65.6 −0.50 （mm ）导料板之间的间距：A=B+Z=65.8mm2.2 冲裁力的计算冲裁力有冲孔压力和落料压力，由：F =KL t τb对10F 钢，取τb =300Mpa ，K=1.3，t=1.5mm计算得：1L =π（22+8+8）=119mm ，2L =155.4mm因此得：冲孔力：1F =1.3x119x1.5x300=69.6KN落料力：2F =1.3x155.4x1.5x300=90.91KN采用下出料方式与钢性卸料装置，得：推件力：T F =n T K F取n=4、查表0.055T K =得：T F =5x0.055x4=35.31KN总冲裁力： 排样如图所示F =12F F +所以： Z T F F F =+= 35.31+90.91+69.6=195.82KN2.3 冲裁压力中心的计算对落料工序，该工件是对称图形，因此落料压力中心在O 1位置。
对冲孔工序，压力中心落在O 2位置因此，合力中心一定在竖直轴线上。
设O 1，O 2的中心为O ，且冲裁合力中心与O 的距离为x所以： 1122012L O L O x L L +=+=2.75mm2.4 冲裁模刃口尺寸及公差的计算凸模与凹模有分别加工和配合加工两种方法。
其中配合加工工艺简单，可以适当放大基准件的公差，制造容易，成本低。
该工件精度要求低，因此采用配合加工方法。
凸、凹模刃口计算原则：落料以凹模为基准，冲孔以凸模为基准，孔心距的尺寸精度由凹模保证。
冲裁压力中心示意图1. 落料模刃口尺寸计算落料凹模磨损后外形如图所示：从图可知：其中R 1，∅2，∅3 尺寸变大，C 不变由落料凹模尺寸计算公式，得：A d =(A max −x∆) 0+∆/4 查表得：R 1=R(8−0.5×0.36)0+0.09=R7.820+0.09 ∅2=∅(40−0.5×0.62)0+0.115=∅39.690+0.115 C =C −∆/4+∆/4=46 −0.0775+0.0775凸模采用配做加工方法，查表双面间隙值Z min =0.132mm ，Z max =0.240mm凸模刃口尺寸按凹模实际尺寸配制，保证双面间隙值为0.132~0.240mm2. 冲孔模刃口计算冲孔时以凸模为基准计算刃口尺寸如图所示，凸模磨损尺寸变化情况，其中φ3，φ4均变小由公式得：∅3=(8+0.5×0.36)−0.090=∅8.18−0.090∅4=(22+0.5×0.52)−0.130=22.26−0.1302.5主要零件的尺寸计算1. 凹模相关尺寸的计算凹模的刃壁形式有直刃壁和斜刃壁。
斜刃壁在刃口磨损后修磨会使模具尺寸增大。
因此为了落料方便同时修模又不影响精度，采用上方直刃壁，下面为锥形的刃壁。
由公式，得凹模高度H：H=ks (≥8)S：垂直送料方向的凹模刃壁间最大距离K：系数，查表取k=0.3代入数据得：H=0.3×62=20mm垂直送料方向的凹模宽度B：B=S+(2.5~4.0)H得：B=123mm送料方向上凹模长度L：L=S1+2S2其中：S1：送料方向上的凹模刃壁间的最大距离S2：送料方向上的凹模刃壁至凹模边缘的最小距离代入得：L=73+2×30=133mm查表取凹模尺寸标准尺寸，得：LxB=160mm×125mm2.凸模的长度计算凸模长度L ：123L h h h h =+++其中：ℎ1：凸模固定板厚度，取0.8倍凹模厚度，的H1=16mmh 2：固定卸料板厚度，取H2=0.8H(凹模厚度)，H2=16mmh 3：导料板厚度，查表取H3=6mmh ：增加长度，包括凸模的修模量，凸模进入凹模的深度，以及凸模固定板与卸料板之间的安全距离：取H=20mm代入得：L=16+16+6+20mm=58mm查表取凸模长度为标准尺寸：L=60mm三 定位装置的设计3.1 横向送料定位装置设计在级进模中，横向定位装置通常有导料板，导料销，以及侧压装置。
本方案选用导料板导料，查表，取导料板厚度为6mm 。
3.2 纵向送料定位装置的设计纵向定位装置通常有固定挡料销，活动挡料销，以及始用挡料销，侧刃与侧凸模尺寸图刃挡块，导正销定位等等。
其中固定挡料销，和导正销组合定位方便，且易于设计，是大多数级进模的定位选择。
所以，本方案采用落料凸模上导正销，与凹模上挡料销进行组合定位。
1. 导正销的设计计算凸模上导正销直径：d =d 1−2cd ：导正销圆柱段部分直径 d 1：冲孔凸模直径2c ：导正销与导正孔之间双面间隙 查表得：2c=0.1mm D=8.08mm2. 挡料销选择查表，选择挡料销选择d=10mm挡料销材料选择45钢，淬火硬度43HRC~48HRC3. 挡料销与导正销位置的确定导正销与导料销配合使用时，导正销与挡料销位置关系如图所示 其中：e =D 2+a +d2+∆代入数值得：e=27mm四 标准件的选用4.1 模座选用模座宽度与凹模尺寸相同，长度可略大于凹模尺寸。
模架可以分为钢制模架和铸铁模架，本方案选用铸铁标准模架。
常用铸铁模架为HT200。
由于冲件不大，常用中间导柱式模架比较合适。
因此查表，取标准模座：L ×B=160mm ×160mm其中：上模座尺寸：160×160×40下模座尺寸：160×160×45导柱尺寸：∅28×150 和∅32×150导套尺寸：28×100×38和32×100×384.2 压力机选用冲裁所需最大冲裁力为195.82KN，因此，选用压力机型号为：JE21-25D 压力机公称力为250KN，满足使用要求。
其中：模柄尺寸为：∅40mm×70mm4.3 紧固件选择1. 凹模与下模座的销钉选择2×∅8×30mm2. 凹模与下模座的固定，采用6×M8×50mm螺钉3. 凸模与上模座的固定，选择6×M8×60mm五模具加工工艺5.1 凸模加工工艺1.下料：锯床下圆棒料。
2.粗车：粗车台阶外圆。
3.精车：两顶尖精车台阶外圆。
4.热处理：保证硬度60~64HRC。
5.磨外圆：磨两外圆至尺寸。
