电磁流量计接地浅析
电磁流量计接地浅析
电磁流量计的接地分析
电磁流量计广泛用于测量导电液体的流量造纸工业的工业生产经常会接触到一些高腐蚀性的液体，如硫酸和盐酸。
电磁流量计是理想的选择。
日本横河电气有限公司开发生产的AE系列电磁流量计采用双频励磁方式和噪声抑制电路，抗干扰能力强。
此外，电磁流量计都设计有接地环，以确保准确的测量精度和仪表的可靠接地。
1.电磁流量计
接地措施为了保证仪表可靠接地，提高测量精度，避免外部寄生电位的干扰，传感器应单独良好接地。
通常，接地电阻应小于10欧姆如果连接传感器的管道涂有绝缘层或非金属管道，应在传感器的两侧安装接地环。
此外，传感器、转换器和二次仪表之间的回路接地和屏蔽接地也应给予足够的重视。
1.1接地环的选择
如果连接仪器的管道是绝缘的(相对于待测介质)，应使用接地环。
常用的接地环材料包括316L不锈钢、哈氏合金硼、碳、钛、钽、铂等。
接地环的材料应适合被测介质的腐蚀性。
接地环材料的选择应比管道高一个等级。
其性能请参考图1
图1
1.2传感器接地措施
传感器接地措施一般包括以下三种类型:
A .传感器安装在金属管道上如果金属管道内壁涂有绝缘涂层，接地安装方法如图2所示
图2
B .传感器安装在带有绝缘涂层、油漆和衬里的塑料管或管道上。
应在传感器的两端安装接地环(或带接地电极的短管)，以使管道中的待测介质短路接地，并具有零电位，如图3所示。
否则，电磁流量计无法正常工作。
注:1测量接地；2 _-a接地线，接地铜芯截面积；3-接地环图3
c .传感器在阴极保护管道上的安装。
用于防止电解腐蚀的管道通常在其内壁或外壁上是绝缘的，因此被测介质没有接地电位。
传感器必须使用接地环，如图4所示
注:1-测量接地线；2a接地线；3-接地环；4_安装期间，螺柱应与法兰绝缘。
5-连接导线
图4
安装时应注意以下事项:
①传感器两端面应安装接地环。
它们必须与连接管的法兰绝缘，并通过接地连接到传感器接地环。
接地环的材料应耐介质腐蚀
②传感器两侧连接管的法兰最好用横截面积为16mm2的铜线连接，以绕过传感器，将阴极保护电位与传感器隔离
③工作接地应坚持“单点接地原则”
1.3工作接地和屏蔽接地
传感器、转换器和二次仪表之间的工作接地保证仪表准确可靠的正常运行，保护接地保护设备和人身安全电磁流量计的信号回路接地一般在现场；其屏蔽层在控制室一侧接地，并通过接地母线接地，如下图所示
总之，没有必要为电磁流量计，特别是小口径电磁流量计传感器安装单独的接地装置，但单独的接地装置有利于仪器的可靠运行。
换句话说，必须对电磁流量计的接地有一个正确的认识，这一点应该注意，但不能盲目地强调太多。
同时，我们也要注意接地环的使用，这不适合某些场合。
例如，当测量强腐蚀性介质时，聚氯乙烯或聚四氟乙烯衬里的电极通常用于选择管道的贵金属。
特别是大口径，接地环无法匹配，成本太高在这种情况下，通常选择三个电极，其中两个用于测量，另一个用于接地。
一般来说，如果管道由金属制成，也可以不配备接地环。
将流量计的法兰与管道连接，然后将其接地。
它也可以很好地使用，尤其是在大口径的情况下。
如果口径小，有接地环也没关系，成本也不会相差太多。
此外，有些用户没有测量强腐蚀性介质，但他们的管道是非金属的，所以此时必须安装接地环。
接地对电磁学非常重要。
磁场的干扰对电磁学来说是致命的，因为我们可以用某种
方法屏蔽电场，但是我们不能屏蔽磁场，所以电磁流量计的安装必须避免强磁场，特别是不要靠近电机、变压器或其他可能引起感应干扰的电源。

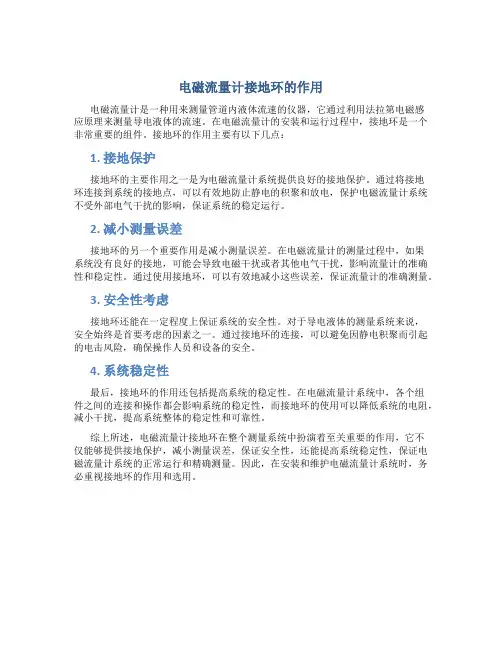

电磁流量计接地环的作用
电磁流量计接地环的作用
电磁流量计是一种用来测量管道内液体流速的仪器，它通过利用法拉第电磁感
应原理来测量导电液体的流速。
在电磁流量计的安装和运行过程中，接地环是一个非常重要的组件。
接地环的作用主要有以下几点：
1. 接地保护
接地环的主要作用之一是为电磁流量计系统提供良好的接地保护。
通过将接地
环连接到系统的接地点，可以有效地防止静电的积聚和放电，保护电磁流量计系统不受外部电气干扰的影响，保证系统的稳定运行。
2. 减小测量误差
接地环的另一个重要作用是减小测量误差。
在电磁流量计的测量过程中，如果
系统没有良好的接地，可能会导致电磁干扰或者其他电气干扰，影响流量计的准确性和稳定性。
通过使用接地环，可以有效地减小这些误差，保证流量计的准确测量。
3. 安全性考虑
接地环还能在一定程度上保证系统的安全性。
对于导电液体的测量系统来说，
安全始终是首要考虑的因素之一。
通过接地环的连接，可以避免因静电积聚而引起的电击风险，确保操作人员和设备的安全。
4. 系统稳定性
最后，接地环的作用还包括提高系统的稳定性。
在电磁流量计系统中，各个组
件之间的连接和操作都会影响系统的稳定性，而接地环的使用可以降低系统的电阻，减小干扰，提高系统整体的稳定性和可靠性。
综上所述，电磁流量计接地环在整个测量系统中扮演着至关重要的作用，它不
仅能够提供接地保护，减小测量误差，保证安全性，还能提高系统稳定性，保证电磁流量计系统的正常运行和精确测量。
因此，在安装和维护电磁流量计系统时，务必重视接地环的作用和选用。

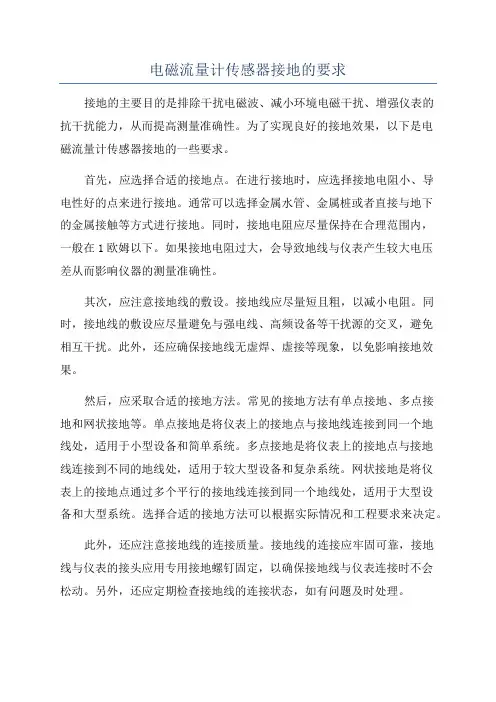

电磁流量计传感器接地的要求
电磁流量计传感器接地的要求接地的主要目的是排除干扰电磁波、减小环境电磁干扰、增强仪表的抗干扰能力，从而提高测量准确性。
为了实现良好的接地效果，以下是电磁流量计传感器接地的一些要求。
首先，应选择合适的接地点。
在进行接地时，应选择接地电阻小、导电性好的点来进行接地。
通常可以选择金属水管、金属桩或者直接与地下的金属接触等方式进行接地。
同时，接地电阻应尽量保持在合理范围内，一般在1欧姆以下。
如果接地电阻过大，会导致地线与仪表产生较大电压差从而影响仪器的测量准确性。
其次，应注意接地线的敷设。
接地线应尽量短且粗，以减小电阻。
同时，接地线的敷设应尽量避免与强电线、高频设备等干扰源的交叉，避免相互干扰。
此外，还应确保接地线无虚焊、虚接等现象，以免影响接地效果。
然后，应采取合适的接地方法。
常见的接地方法有单点接地、多点接地和网状接地等。
单点接地是将仪表上的接地点与接地线连接到同一个地线处，适用于小型设备和简单系统。
多点接地是将仪表上的接地点与接地线连接到不同的地线处，适用于较大型设备和复杂系统。
网状接地是将仪表上的接地点通过多个平行的接地线连接到同一个地线处，适用于大型设备和大型系统。
选择合适的接地方法可以根据实际情况和工程要求来决定。
此外，还应注意接地线的连接质量。
接地线的连接应牢固可靠，接地线与仪表的接头应用专用接地螺钉固定，以确保接地线与仪表连接时不会松动。
另外，还应定期检查接地线的连接状态，如有问题及时处理。
再次，应避免接入强电干扰源。
强电干扰源会对电磁流量计传感器的接地产生干扰，从而影响仪表的测量准确性。
因此，在选择接地点时应尽量避免接入强电干扰源，如高压电缆、变压器等设备。
最后，应定期检查接地状态。
在使用过程中，应定期检查接地线是否存在断裂、接触不良、氧化等情况，如有问题及时进行维修或更换。
同时，定期对接地电阻进行检测，确保接地效果良好。
总的来说，电磁流量计传感器的接地是保证流量计正常工作的重要环节。
电磁流量计测量不准或示值波动原因总结 流量计技术指标
电磁流量计测量不准或示值波动原因总结流量计技术指标在电磁流量计现场应用中，假如显现测量不准或示值波动，可以从以下几个方面进行检修与排查。
旭东仪表厂技术人员为您总结原因如下：1、液体中含有气泡。
2、非满管导致测量不精准。
3、电极腐蚀导致测量不准。
4、电导率过低导致测量不精准。
5、电极结垢及电极短路导致测量不精准。
6、衬里变形导致测量不精准。
7、外部强电场导致测量不准。
仅需对仪表作周期性直观检查，检查仪表四周环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表相近有否新装强电磁场设备或有新装电线横跨仪表。
若是测量介质简单沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。
故障查找流量计开始投运或正常投运一段时间后发觉仪表工作不正常，应首先检查流量计外部情况，如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号（即后位仪表输入回路）是否开路。
切记盲目拆修流量计。
传感器检查测试设备：500M绝缘电阻测试仪一台，万用表一只。
测试步骤：（1）在管道充分介质的情况下，用万用表测量接线端子A、B 与C之间的电阻值，A—C、B—C之间的阻值应大至相等。
若差异在1倍以上，可能是电极显现渗漏、测量管外壁或接线盒内有冷凝水吸附。
（2）在衬里干燥情况下，用M表测A—C、B—C之间的绝缘电阻（应大于200M）。
再用万用表测量端子A、B与测量管内二只电极的电阻（应呈短路连通状态）。
若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维护和修理。
若绝缘有所下降但仍有50M以上且步骤（1）的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。
（3）用万用表测量X、Y之间的电阻，若超过200，则励磁线圈及其引出线可能开路或接触不良。
拆下端子板检查。
（4）检查X、Y与C之间的绝缘电阻，应在200M以上，若有所下降，用热风对外壳内部进行烘干处理。
实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。
电磁流量计传感器接地的要求
电磁流量计传感器接地的要求
由于电磁流量计传感器的输出信号很小，通常只有几毫伏。
为了提高仪表抗干扰能力，电磁流量计输入回路中的零电位必须接地，以大地电位为零电位，这是传感器接地的充分条件。
接地不良或没接地线会导致外界干扰信号，导致电磁流量计AD转换器采样出错，报错形式有：空管、信号为零或信号出现负值。
电磁流量计的接地要求有两个方面：
1、从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
2、接地。
以大地为零电位，减少外界干扰。
一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。
但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。
接地电阻应小于10Ω。
a、电磁流量计的传感器在金属管道上安装(金属管道内壁没有绝缘涂层)。
b、电磁流量计的传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管。
使管内流动的被测介质与大地短路,具有零电位，否则，电磁流量计无法正常工作。
因此，电磁流量计并不要求非单独设置接地装置不可，尤其是小口径电磁流量传感器，但单独设置接地装置有利于仪表的可靠运行。
也就是说，对于电磁流量计的接地问题必须有一个正确的认识，要重视，但又不能盲目地过分强调。
标签:
电磁流量计。

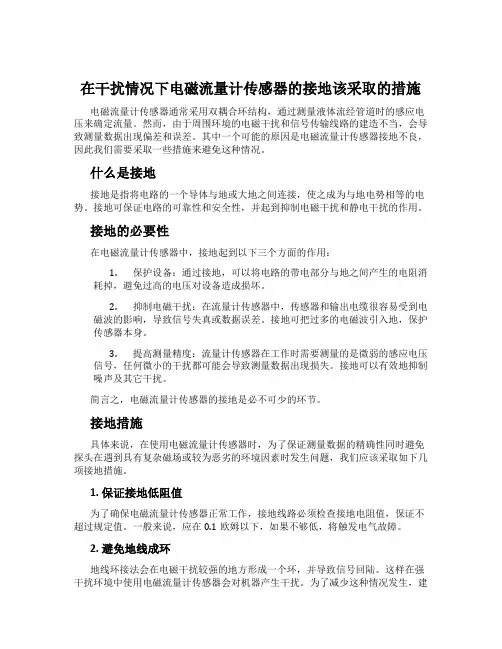

在干扰情况下电磁流量计传感器的接地该采取的措施
在干扰情况下电磁流量计传感器的接地该采取的措施电磁流量计传感器通常采用双耦合环结构，通过测量液体流经管道时的感应电压来确定流量。
然而，由于周围环境的电磁干扰和信号传输线路的建造不当，会导致测量数据出现偏差和误差。
其中一个可能的原因是电磁流量计传感器接地不良，因此我们需要采取一些措施来避免这种情况。
什么是接地接地是指将电路的一个导体与地或大地之间连接，使之成为与地电势相等的电势。
接地可保证电路的可靠性和安全性，并起到抑制电磁干扰和静电干扰的作用。
接地的必要性在电磁流量计传感器中，接地起到以下三个方面的作用：1.保护设备：通过接地，可以将电路的带电部分与地之间产生的电阻消耗掉，避免过高的电压对设备造成损坏。
2.抑制电磁干扰：在流量计传感器中，传感器和输出电缆很容易受到电磁波的影响，导致信号失真或数据误差。
接地可把过多的电磁波引入地，保护传感器本身。
3.提高测量精度：流量计传感器在工作时需要测量的是微弱的感应电压信号，任何微小的干扰都可能会导致测量数据出现损失。
接地可以有效地抑制噪声及其它干扰。
简言之，电磁流量计传感器的接地是必不可少的环节。
接地措施具体来说，在使用电磁流量计传感器时，为了保证测量数据的精确性同时避免探头在遇到具有复杂磁场或较为恶劣的环境因素时发生问题，我们应该采取如下几项接地措施。
1. 保证接地低阻值为了确保电磁流量计传感器正常工作，接地线路必须检查接地电阻值，保证不超过规定值。
一般来说，应在0.1欧姆以下，如果不够低，将触发电气故障。
2. 避免地线成环地线环接法会在电磁干扰较强的地方形成一个环，并导致信号回陆。
这样在强干扰环境中使用电磁流量计传感器会对机器产生干扰。
为了减少这种情况发生，建议将多层楼的园区分开接地。
使用电磁流量计传感器的地线需要与其他接地线分开使用，不允许接地管路达到两个或两个以上的地点。
3. 接地与机器主体隔离传感器的电缆和主体机器的接地通过电缆架式的连接是不合理的。

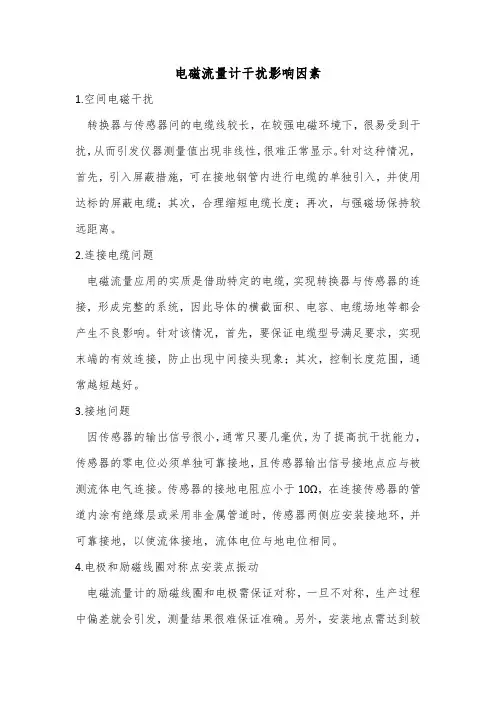

电磁流量计干扰影响因素
电磁流量计干扰影响因素
1.空间电磁干扰
转换器与传感器问的电缆线较长，在较强电磁环境下，很易受到干扰，从而引发仪器测量值出现非线性，很难正常显示。
针对这种情况，首先，引入屏蔽措施，可在接地钢管内进行电缆的单独引入，并使用达标的屏蔽电缆；其次，合理缩短电缆长度；再次，与强磁场保持较远距离。
2.连接电缆问题
电磁流量应用的实质是借助特定的电缆，实现转换器与传感器的连接，形成完整的系统，因此导体的横截面积、电容、电缆场地等都会产生不良影响。
针对该情况，首先，要保证电缆型号满足要求，实现末端的有效连接，防止出现中间接头现象；其次，控制长度范围，通常越短越好。
3.接地问题
因传感器的输出信号很小，通常只要几毫伏，为了提高抗干扰能力，传感器的零电位必须单独可靠接地，且传感器输出信号接地点应与被测流体电气连接。
传感器的接地电阻应小于10Ω，在连接传感器的管道内涂有绝缘层或采用非金属管道时，传感器两侧应安装接地环，并可靠接地，以使流体接地，流体电位与地电位相同。
4.电极和励磁线圈对称点安装点振动
电磁流量计的励磁线圈和电极需保证对称，一旦不对称，生产过程中偏差就会引发，测量结果很难保证准确。
另外，安装地点需达到较
高的防振动标准，否则无法保证测量数值，甚至诱发仪表的不正常工作。
电磁流量计供电故障分析处理
Page 17
（三）原因分析及处理过程--之断路故障
接着在仪控室检查电磁流量 计供电接线端子FT-043124V+的保险 管 （ 在 DTB53 的 第12端子）。 经检查保险管正常，据此推 断回路有断路故障。
Page 18
（三）原因分析及处理过程--之断路故障
电磁流量计24V供电回路常见断路故障原因 ①现场接线箱到仪控室之间的24V供电电缆正极线或负极线损坏断路； ②现场接线箱到仪控室之间的24V供电电缆正极线与负极线接线端子虚接或断路； ③现场接线箱到电磁流量计之间的24V供电电缆正极线或负极线损坏断路； ④现场接线箱到电磁流量计之间的24V供电电缆正极线与负极线接线端子虚接或断路； ⑤现场电磁流量计内部进水或内部电路损坏断路；
24V+接线端子
24V-接线端子
现场
24V供电电缆
仪控室
─
+
24V供电电缆
Page 9
（三）原因分析及处理过程--之短路故障
短路故障一般会使现场仪表（电磁流量计）无24V电源，所以推荐先用万 用表检查现场仪表24V电源，因为这是最方便检查和判断的。 检查方法是用万用表直流电压档测量24V电源是否正常，若电压为0V，接 下来检查仪控室24V+接线端子保险管是否完好，若保险管烧毁则为短路故障。 需要进一步对回路进行检查。
方法是用万用表电阻通断档测量正负接线端子之间的电阻，如果蜂鸣器响电阻接近于0， 说明有短路，电阻应为无穷大。 经检查正常无短路。
现场接线箱
+
24V供电电缆
- 电磁 + 流量计
-
-
24V供电电缆
+
+
Page 13
（三）原因分析及处理过程--之短路故障
电磁流量计
概述电磁流量计（Electromagnetic Flowmeter）是由直接接触管道介质的传感器和上端信号转换器两部分构成。
它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。
除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。
电磁流量计及检定合格证电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。
另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
采用电磁感应原理测量介质流体流速的电磁流量计。
它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。
可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。
电磁流量计密封性能好，还可用于自来水和地下水道系统。
而且测量过程不与流体接触，适于制药、生物化学和食品工业。
这种流量计还可检测血液流量。
它的量程比约为100:1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。
当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。
当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。
电磁流量计的五个专项检测 流量计常见问题解决方法
电磁流量计的五个专项检测流量计常见问题解决方法电磁流量计已被广泛应用，但为了使其更好的运用，对于它的检测，我们是不可忽视的，下面将为您谈谈关于电磁流量计的五个专项检测。
1、电极接触电阻。
测量电极勺液电磁流量计已被广泛应用，但为了使其更好的运用，对于它的检测，我们是不可忽视的，下面将为您谈谈关于电磁流量计的五个专项检测。
1、电极接触电阻。
测量电极勺液体接触电阻值，可以不从管道卸下流量传感器而间接评估电极和衬里层表面大体情形，有助于分析故障原因。
2、电极的极化电压。
测量电极与液体间极化电压将有助于判定零点不稳或输出晃动的故障是否由于电极被污染或覆盖所引起的。
用数字式万用表2V直流档，分别测两电极与地之间的极化电压（电磁流量计可以不停电测，也可停电测）。
假如两次测量值接近几乎相等，说明电极未被污染或被覆盖。
极化电压大小决议于电极材料的“电极电位”和液体的性质，测量值可能在几mV至几百mV之间。
由于实际上运行中两电极被污染情况不可能完全相同对称，于是两电极上的电压形成了不对称的共模电压。
不对称的共模电压就成为差模信号，造成零点偏移。
3、管道杂散电流流向判别。
有时侯为找寻管道杂散的干扰源在流量传感器上游还是在下游，以缩小搜索范围，设法减小或除去杂散电流干扰影响。
4、信号电缆干扰的测定。
信号电缆受外界静电感应和电磁感应干扰会使电磁流量计零点变动。
为判定零点变动是否由于受信号电缆干扰电势影响，需测定干扰大体范围和对电磁流量计的影响程度。
5、测定有无接地电位。
电磁流量汁在正常使用过程中，如传感器相近电机（力）状态变化（如漏电），接地电位会产生变化而引起零点变动。
检查是否有这方面影响，可将转换器工作接地C端子与保护接地G端子短路，以零点（或指示值）变动判定有否接地电位。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电磁流量计的接地环有什么作用
电磁流量计的接地环有什么作用1.提供电磁流量计稳定的接地环境：电磁流量计测量原理是依靠电磁感应，其精度和稳定性受到电磁环境的影响。
接地环将仪表上的接地导体与地面形成良好的低阻抗连接，有效地排除地电位的干扰，提供稳定的接地环境，使仪表能够正常工作，并保持精确的测量。
2.投入电磁流量计安全接地系统：在电磁流量计安装过程中，接地环起到了将电磁流量计与周围环境有效接地的作用。
接地环通过与设备的金属部分连接，并通过其他导体连接到外部接地系统，能够防止设备发生静电累积，减少设备受雷击、电磁辐射和静电干扰的概率，为设备的安全运行提供了必要的电磁保护。
3.排除电磁干扰影响：在工业生产环境中，存在大量电器设备和电源线路，会产生电磁辐射和干扰。
电磁流量计的测量精度受到外界电磁场的影响，而接地环可以有效消除这些干扰。
接地环连接到地面之后，在电磁感应的作用下，可以将环境中的电磁辐射能量导入到地面，从而减少电磁辐射和干扰对电磁流量计的影响，保证测量精度和可靠性。
4.提供保护设备免受静电累积的保护：在一些工业场所，静电会产生，并且会积累在导电物体上，构成一定的危害。
接地环可以将这些静电导入地面，避免静电在设备上积累和释放，有效地保护了电磁流量计以及其他设备的安全性和可靠性。
综上所述，接地环在电磁流量计中起着非常重要的作用。
它能够提供良好的低阻抗接地环境，保证电磁流量计的稳定工作；投入电磁流量计安全接地系统，提供必要的电磁保护，减少雷击、电磁辐射和静电干扰；同时还可以减少电磁干扰、保护设备免受静电累积的危害。
因此，在电磁流量计的安装中，接地环的使用是必要的。
